Описание

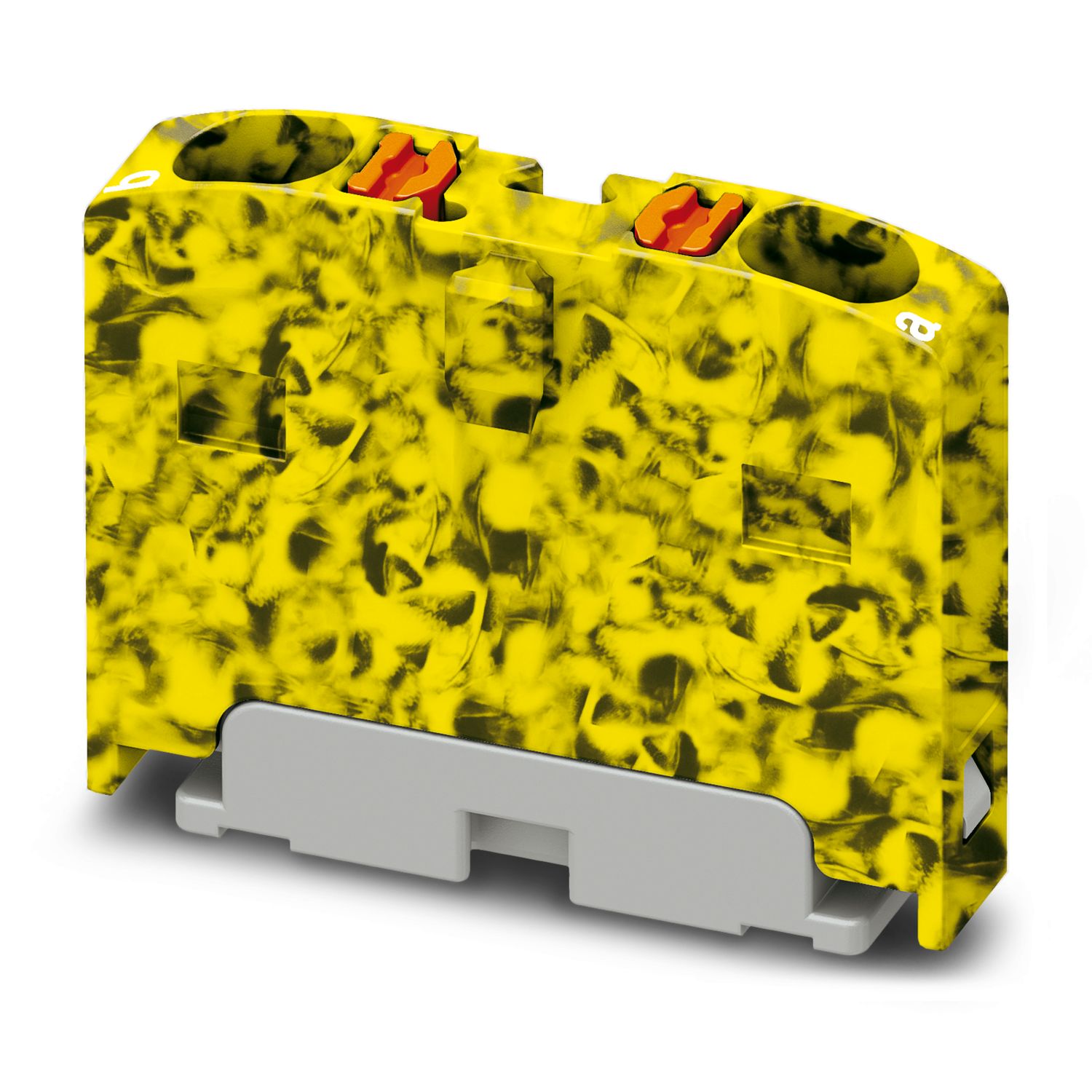

Моноблок, Базовая клемма, номинальное напряжение: 450 В, номинальный ток: 17,5 A, количество точек подсоединения: 2, тип подключения: Зажимы Push-in, cечение: 0,14 мм2 - 2,5 мм2, тип монтажа: крепление защелками на адаптере для монтажной рейки, Прямой монтаж при помощи фланца, Подвесной, цвет: черный/желтый
Характеристики
Штрих-код
4055626639512
Габариты (ДxШxВ, см):
4.2x21.6x17.7
Номер артикула
1045933
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
1,94 g
Вес/шт. (без упаковки)
1,906 g
Цвет
многоцветный (RAL -)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T11:25:24.133
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/raspredelitelnyi-blok-ptfix-2x15-fe-1045933
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Номинальный ток
17,5 A
Максимальный ток нагрузки
21 A (при сечении проводника 2,5 мм²)
Номинальное напряжение
450 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
крепление защелками на адаптере для монтажной рейки
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60998-2-2
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35/NS 15
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
При подсоединении нескольких блоков в ряд опорные элементы устанавливать так, чтобы между ними свободно висели максимум 2 блока. Фланцевые элементы устанавливать после каждых 9 блоков, а с фиксаторами – после каждых 12.
Номинальное сечение AWG
14
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Суммарный ток, максимальный
21 A
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода [AWG]
26 ... 14 (пересчитано согласно МЭК)
Производитель
Phoenix Contact
Ключ изделия
BEA111
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Универсальность благодаря монтажу на несущей рейке и прямому монтажу|Хороший обзор благодаря маркировке всех клемм|Идеальные возможности для проверки благодаря отверстиям в каждой точке соединения|Компактное распределение потенциалов благодаря микрораспределителю потенциалов|Экономия места благодаря компактной конструкции
