Описание

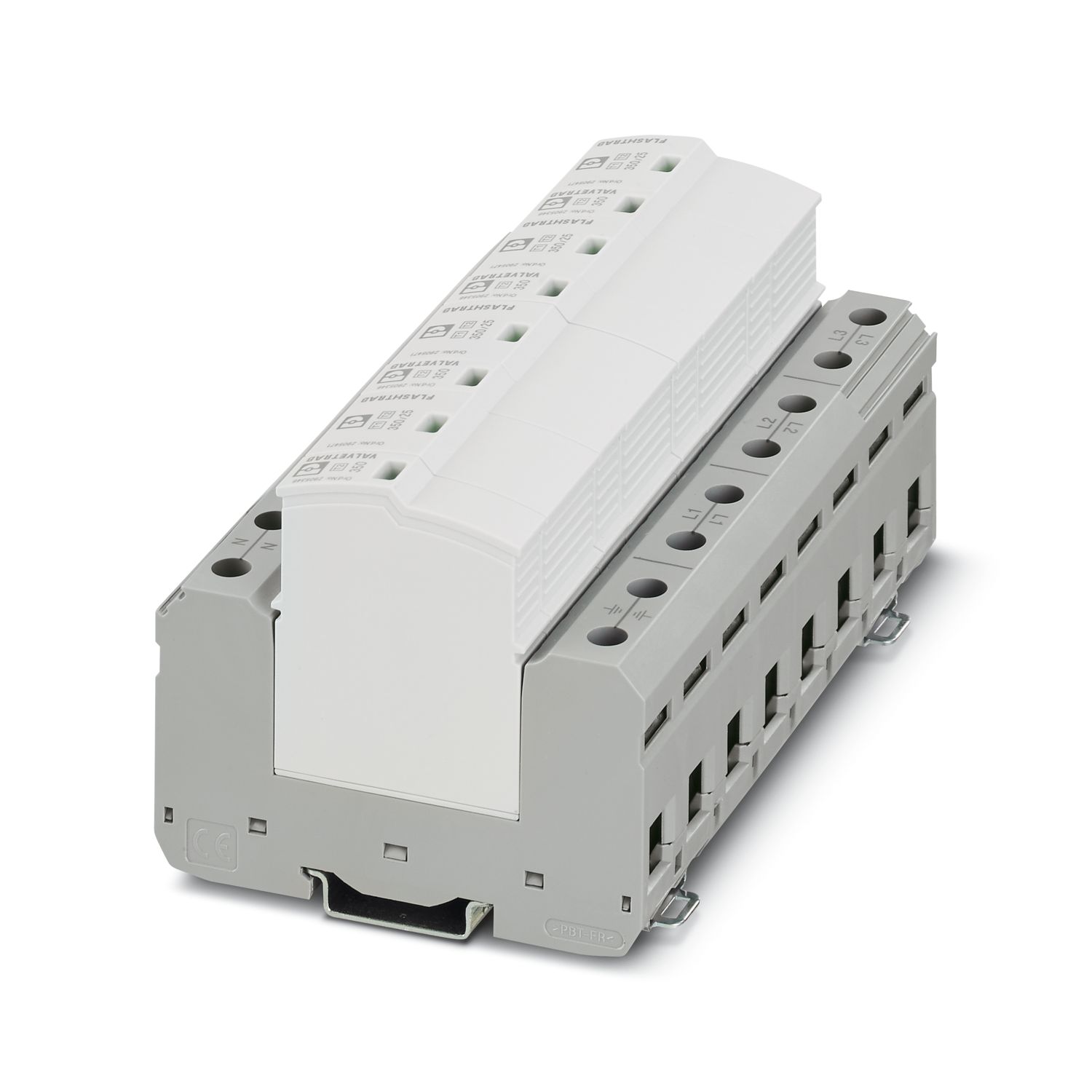

Вставной комбинированный разрядник для защиты от грозовых и импульсных перенапряжений, по типу 1+2 / класс I+II, для изолированных 3-фазных цепей электропитания, с отдельным N и PE (L1, L2, L3, N, PE).
Характеристики
Штрих-код
4055626622729

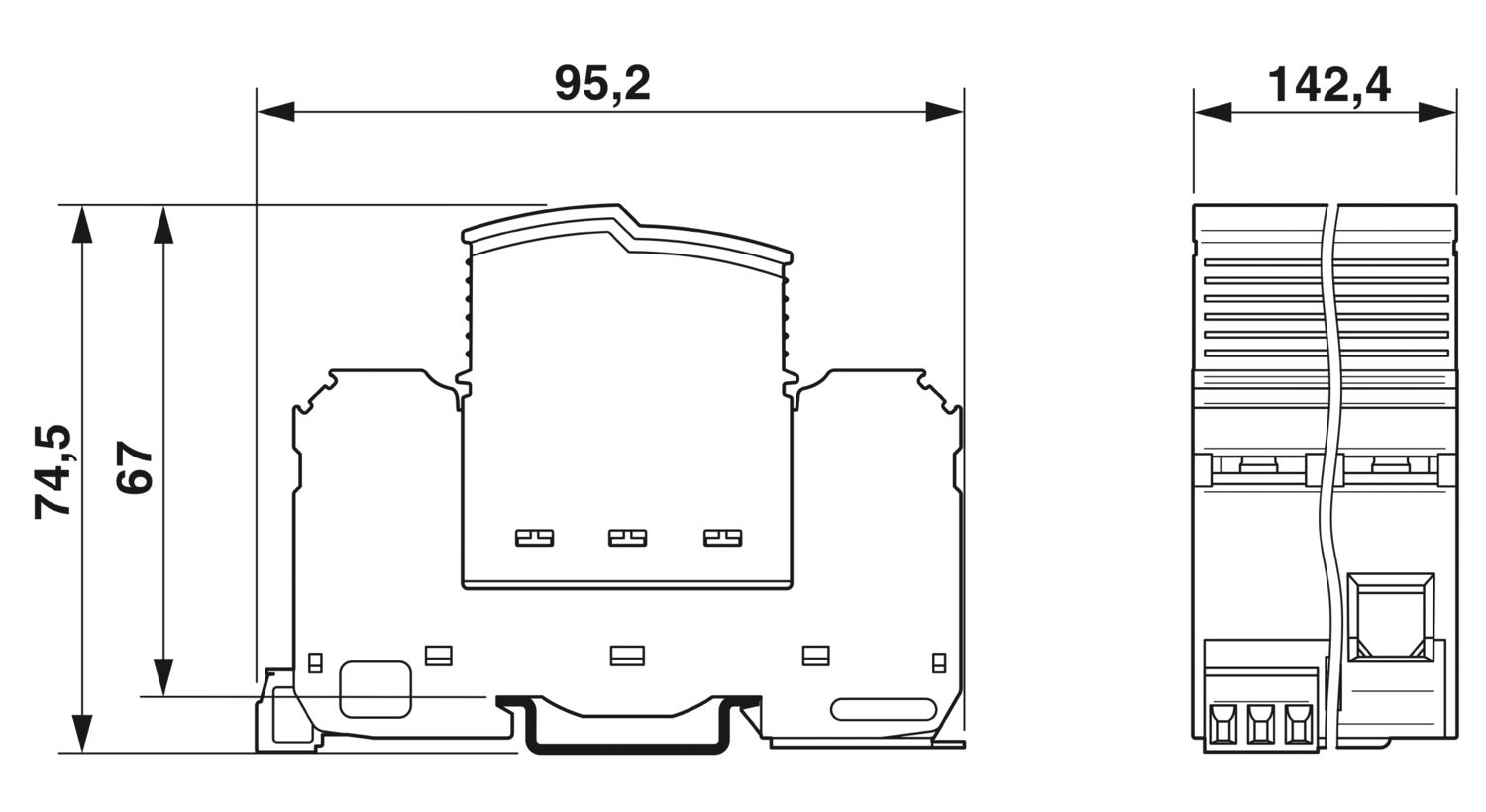

Габариты (ДxШxВ, см):
142.4x95.2x74.5
Номер артикула
1044386
статус на складе в Германии
На складе
Номинальное напряжение UN
240/415 В AC (IT)
Общая информация
Общая информация
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
1 355 g
Вес/шт. (без упаковки)
1 269 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T09:02:26.3
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/kombinirovannyi-razradnik-tipa12-special-flt-sec-t1t2-3it-350-25-fm-1044386
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
Винтовые клеммы,
Вилочный наконечник,
Штекерное / винтовое подключение COMBICON
Резьба винтов
M2,
M5
Момент затяжки
4,5 Нм,
0,25 Нм
Длина снятия изоляции
7 мм,
18 мм
Сечение жесткого провода
0,14 мм² ... 1,5 мм²,
2,5 мм² ... 35 мм²
Сечение проводника AWG
28 ... 16,
13 ... 2
Сечение гибкого провода
0,14 мм² ... 1,5 мм²,
2,5 мм² ... 35 мм²,
1,5 мм² ... 16 мм²
Высота
≤ 2000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA6.6-FR 20% GF
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
Монтажная рейка: 35 мм
Номер таможенного тарифа
85363030
Страна происхождения
DE
Серия изделий
SEC Family
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Полюсов
4
Указание
2011,
2012,
Для использования в любых низковольтных системах между L-N и L-PEN.Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / пример a)
Степень защиты
IP20 (только при использовании всех клеммных зажимов)
Производитель
Phoenix Contact
Материал корпуса
PA 6.6-FR 20 % GF
Удары (при эксплуатации)
25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
5г (5 - 500 Гц / 2,5 ч / X, Y, Z)
Стандарты/нормативные документы
МЭК 61643-11,
EN 61643-11
Ключ изделия
CL1241
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Макс. длительное рабочее напряжение UC
350 В AC
Совместимые товары_1
ссылка на артикул3022218, ссылка на артикул0803452, ссылка на артикул0803453, ссылка на артикул2809128, ссылка на артикул2749576, ссылка на артикул2749589, ссылка на артикул0825059, ссылка на артикул0803595, ссылка на артикул0811228, ссылка на артикул1206463, ссылка на артикул1205037, ссылка на артикул2905471, ссылка на артикул2905346
рекомендуется заказать также
ссылка на артикул0818250,ссылка на артикул1411079,ссылка на артикул3061762,ссылка на артикул5060964
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Наименование, подключение
Контакт для дистанционной передачи сигнала неисправности
Рабочее напряжение
12 В AC ... 250 В AC
Рабочий ток
10 мA AC ... 1 A AC
Класс испытания согл. МЭК
I + II
Номинальная частота fN
50 Гц (60 Гц)
Тип EN
T1 + T2
Система энергоснабжения IEC
IT
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
световая, контакт для дистанционной передачи сигнала
Величина CTI материала
600
Группа материала
I
Номинальный импульсный ток утечки In (8/20) мкс
25 кA
Время срабатывания tA
≤ 25 нс
Защитная цепь
L-N
Цвет (Базовый элемент)
серый (RAL 7042)
Цвет (Штекер)
cветло серый (RAL 7035)

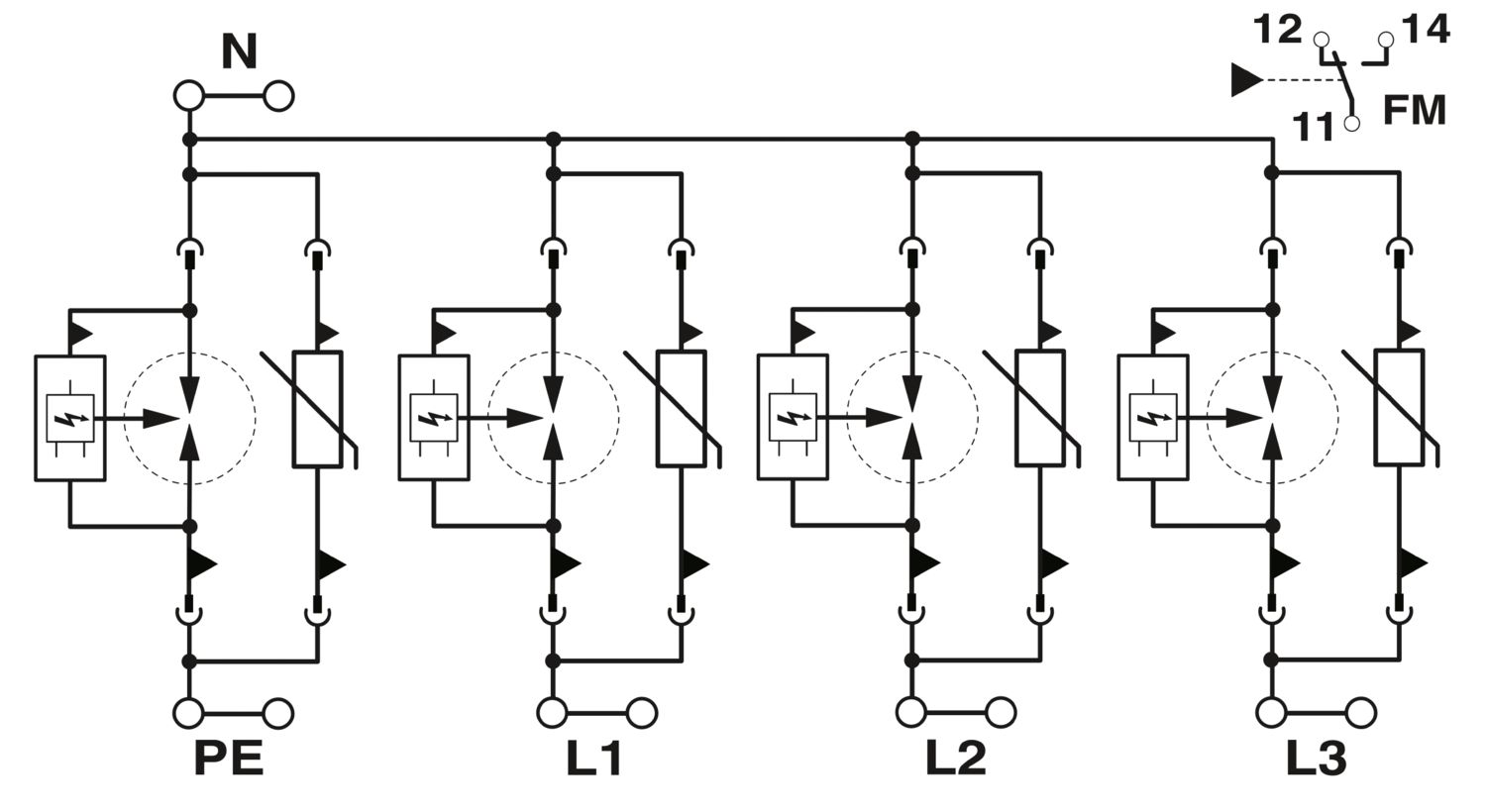

Направление действие
3L-N & N-PE
Номинальный ток IL
125 A (55 °C)
Ток защитного проводника IPE
≤ 0,5 мА
Стойкость к короткому замыканию ISCCR
25 кA (264 В AC)
Макс. номинал входного предохранителя при подключении ответвлений
315 A (gG)
EN 61643-11
EN 61643-11
Функция переключения
Переключающий контакт
Контакт для дистанционной передачи сигнала неисправности
Контакт для дистанционной передачи сигнала неисправности
Макс. номинал входного предохранителя при V-образном проходном подключении
125 A (gG)
Характеристика TOV при UT (L-N)
415 В AC (5 с / режим устойчивости)
Ток разряда молнии(10/350)мкс, заряд
12,5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия
160 кДж/Ом
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp
25 кA
Способность к гашению сопровождающего тока Ifi
25 кA (264 В AC)
Уровень защиты Up (L-N)
≤ 1,5 кВ
Уровень защиты Up (L-PE)
≤ 2,8 кВ
Уровень защиты Up (N-PE)
≤ 1,5 кВ
Остаточное напряжение Ures (L-N)
≤ 1,5 кВ (при In)
Остаточное напряжение Ures (L-PE)
≤ 2,8 кВ (при In)
Остаточное напряжение Ures (N-PE)
≤ 1,5 кВ (при In)
