Описание

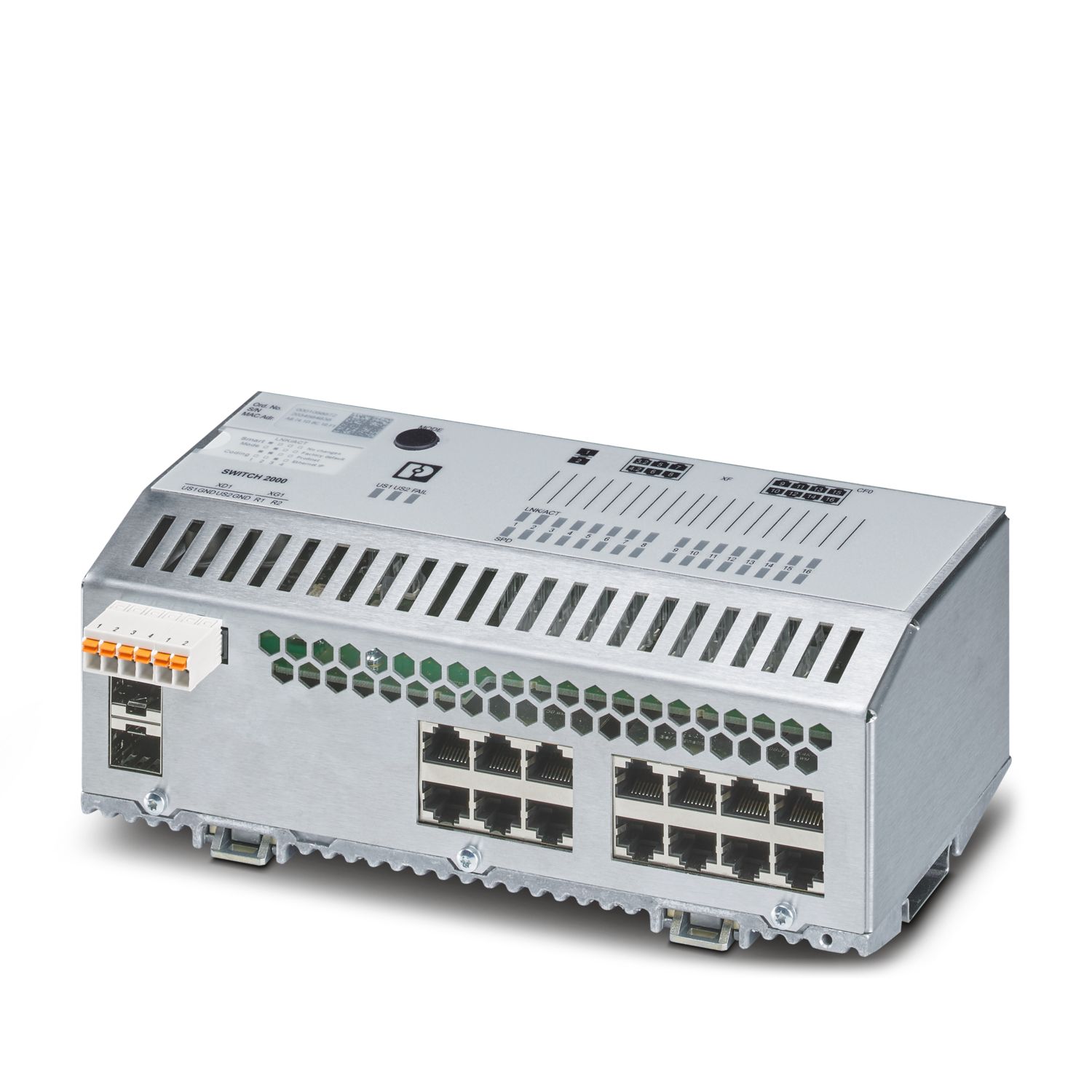

Managed Switch 2000 серия, 14 порты RJ45 10/100/1000 Мбит/с, 2 SFP-порты 100/1000 Мбит/с, cтепень защиты: IP20, Температура окружающей среды (при экспл.): -40 °C ... 70 °C, Диапазон напряжения питания: 19 В DC ... 32 В DC, PROFINET Conformance Class B, Расширенный диапазон температуры, Процесс разработки сертифицирован в соответствии с МЭК 62443-4-1, Изделие сертифицировано по МЭК 62443-4-2
Характеристики
Штрих-код
4055626608334

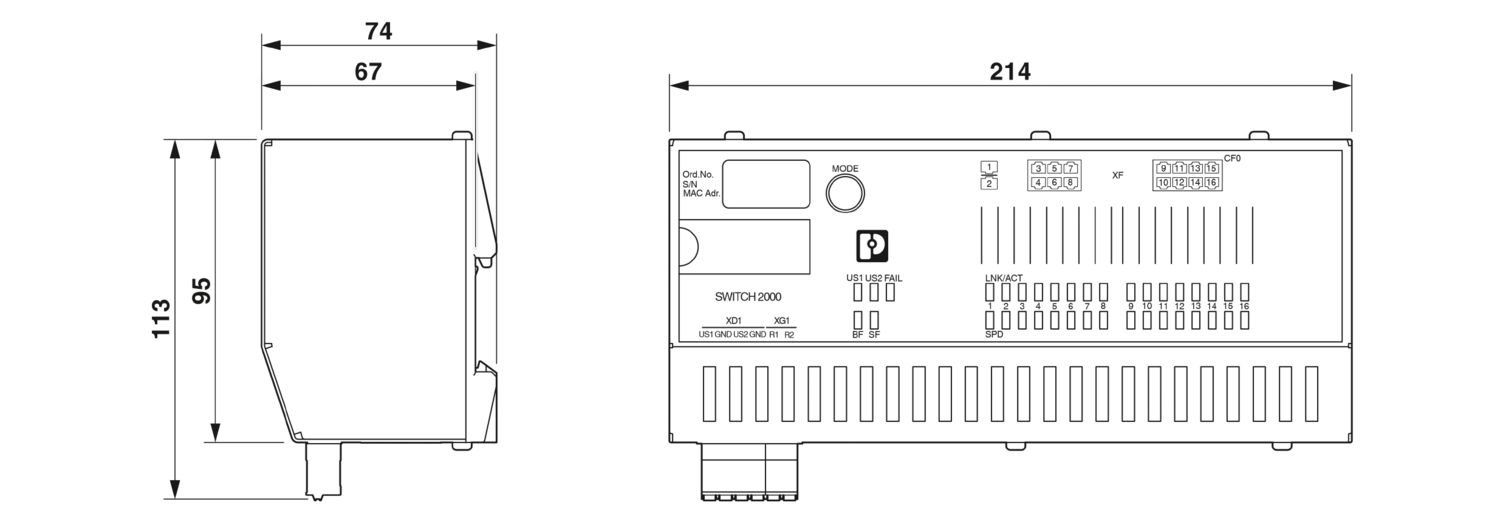

Габариты (ДxШxВ, см):
214x113x67
Номер артикула
1043499
статус на складе в Германии
В настоящее время нет на складе
Общая информация
Поддержка по телефону и на местах (за дополнительную плату)
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
1 269 g
Вес/шт. (без упаковки)
1 035 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:43:47.36
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/promyslennyi-kommutator-fl-switch-2514-2sfp-1043499
Изоляционные характеристики
Изоляционные характеристики
Степень загрязнения
2
Макс. мощность потерь при номинальных условиях
12,35 Вт (US = макс., Tamb = макс.)
Тип подключения
Пружинный зажим Push-in,
SFP,
RJ45
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
10 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85176200
Страна происхождения
DE
Серия изделий
Managed Switch 2000
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Маркировка
cULus,
ISA S71.04.2013 G3 Harsh Group A
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
B
Humidity
B
Вибрации
A
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
UL, США / Канада
UL, США / Канада
Питание
Питание
Индикатор состояния
СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed)
Степень защиты
IP20,
III (VDE 0106)
Диапазон напряжения питания
19,2 В DC ... 32 В DC
Производитель
Phoenix Contact
Остаточная пульсация
3,6 В(ОП) (В пределах допуст. области напряжений)
Материал корпуса
Нержавеющая сталь 1.4301
Удары (при эксплуатации)
30г (EN 60068-2-27)
Вибрация (при эксплуатации)
соотв. МЭК 60068-2-6: 5г, 150 Гц
Стандарты/нормативные документы
EN 61000-6-4
Помехоустойчивость
EN 61000-6-2
Излучение помех
Излучение помех
Ключ изделия
DNN122
Функция
Функция
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
Блочная конструкция
Количество каналов
2 (SFP-порты),
14 (порты RJ45)
Прочие характеристики
Расширенный диапазон температуры
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества

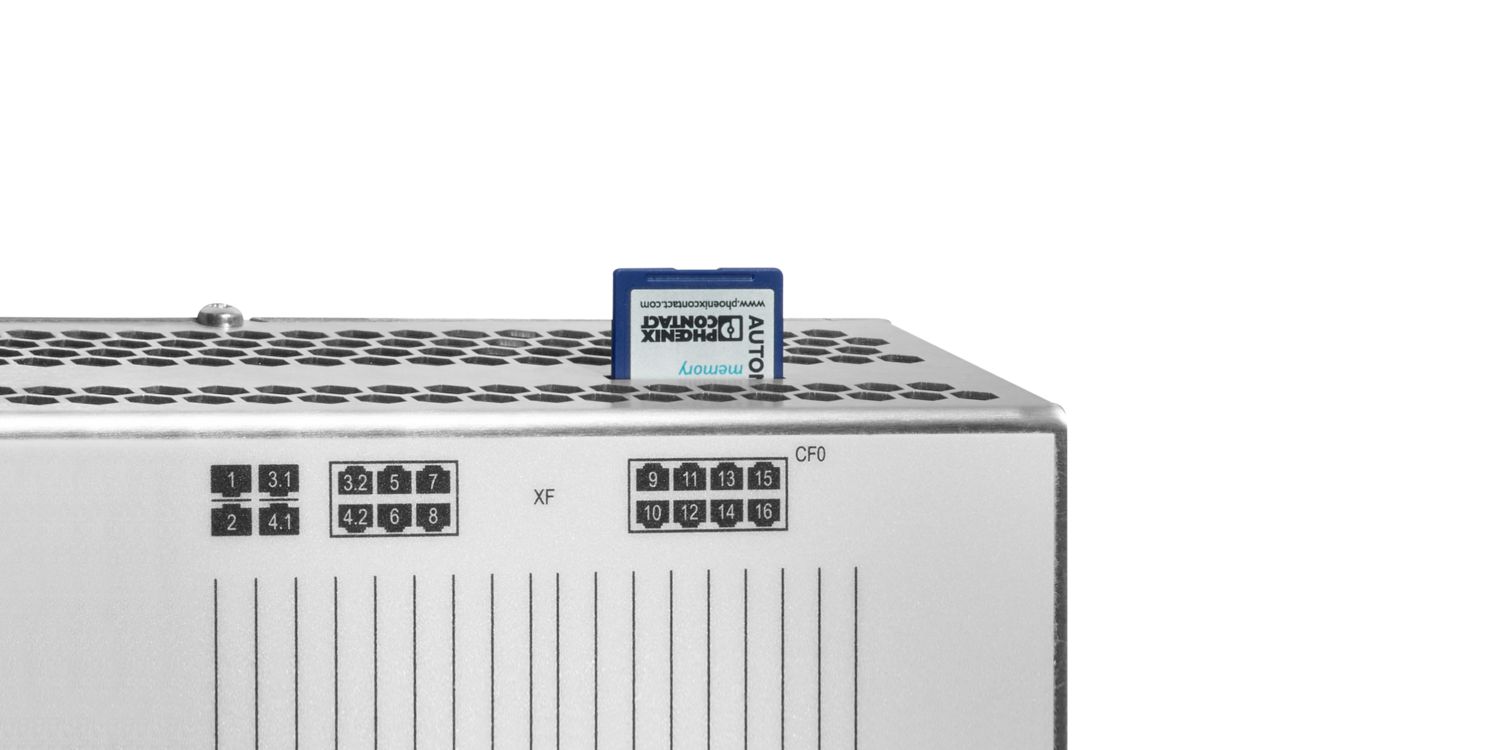

VLAN|MRP (клиент и менеджер)|Температура окружающей среды -40 °C ... 75 °C|Клиент DHCP, сервер DHCP (на базе пула и порта), опция DHCP 82|RSTP|Управление через сеть Интернет, SNMP|Модуль памяти настроек конфигурации|Простые ввод в эксплуатацию и конфигурирование с ПО FL NETWORK MANAGER|Подходит для сетей PROFINET и EtherNet/IP™
Совместимые товары_1
ссылка на артикул1115629, ссылка на артикул1115596, ссылка на артикул1115595, ссылка на артикул1115618, ссылка на артикул1115617, ссылка на артикул1656725
Совместимые товары_0
ссылка на артикул2988162, ссылка на артикул2702889, ссылка на артикул2891053, ссылка на артикул2832991, ссылка на артикул0800886, ссылка на артикул2832263, ссылка на артикул2832276, ссылка на артикул2832289, ссылка на артикул1411854, ссылка на артикул1408360, ссылка на артикул1408365, ссылка на артикул1408968, ссылка на артикул1408969, ссылка на артикул1408970, ссылка на артикул1082048, ссылка на артикул1082059, ссылка на артикул2891081, ссылка на артикул2891082, ссылка на артикул2891754, ссылка на артикул2702397, ссылка на артикул1025401, ссылка на артикул2891767, ссылка на артикул1113081, ссылка на артикул2989420, ссылка на артикул1115607, ссылка на артикул1115605, ссылка на артикул1115633, ссылка на артикул1115634, ссылка на артикул1115588, ссылка на артикул1115587, ссылка на артикул1115601, ссылка на артикул1115600, ссылка на артикул1115625, ссылка на артикул1115624, ссылка на артикул1115636
рекомендуется заказать также
ссылка на артикул1043423,ссылка на артикул1088872,ссылка на артикул1208088
Указание по типу подключения
Autonegotiation и Autocrossing,
В качестве соединительного кабеля использовать только медные провода с допустимым диапазоном температуры (-40 °C ... 75 °C)
Среда передачи
Медь,
Зависит от SFP-модуля
Базовый набор функций
Коммутатор с промежуточным хранением, в соответствии со стандартом IEEE 802.3
Дальность передачи
100 м (На каждый сегмент),
до 80 км (в зависимости от используемого SFP-модуля)
MTTF
238,46 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %)
Функции безопасности
Функции безопасности
Потребляемый ток, макс.
680 мА (US = мин., Tamb = макс.)
Локальная диагностика
US1/2 Напряжение питания US1, US2 LED зел.
Давление воздуха (эксплуатации)
79 кПа ... 108 кПа до 2000 м над уровнем моря (без ухудшения характеристик)
Функциональность
Функциональность
Количество интерфейсов
2
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
79 кПа ... 108 кПа до 2000 м над уровнем моря (без ухудшения характеристик)
Потребляемый ток, типовой
460 мА (при US = 24 В DC и окружающей температуре 25 °C)
Управление
Управление через Web-интерфейс (HTTP/HTTPS)
Отображение состояний и диагностики
СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed)
Скорость передачи данных
100/1000 Мбит/с (дуплексный режим),
10/100/1000 Мбит/с
Сигнальные светодиодные индикаторы
Прием данных, состояние связи
Функции коммутатора
Функции коммутатора
Управляющее напряжение сигнального контакта
тип. 24 В DC
Другие функции
Jumbo-кадры (макс. 9600 байт)

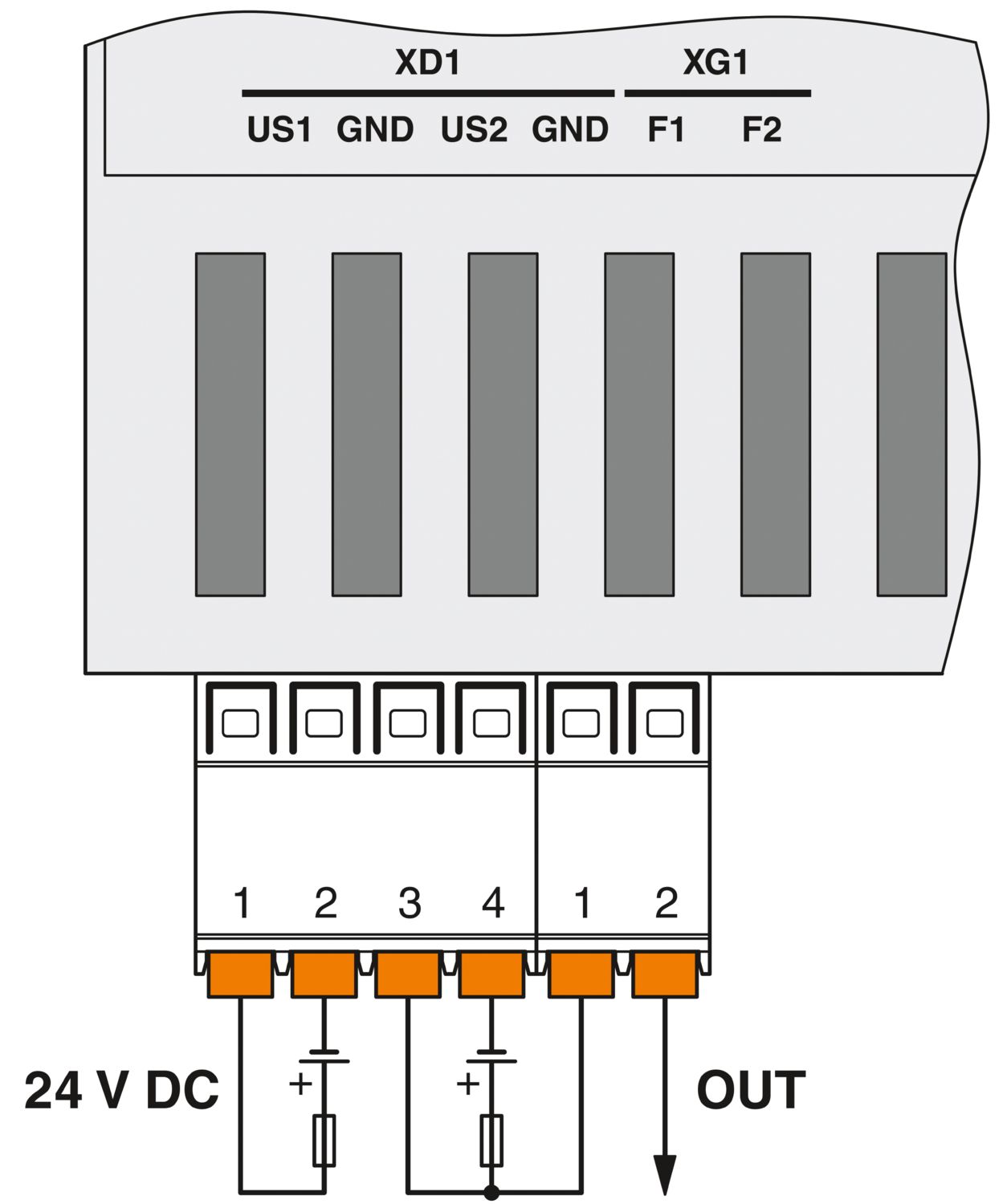

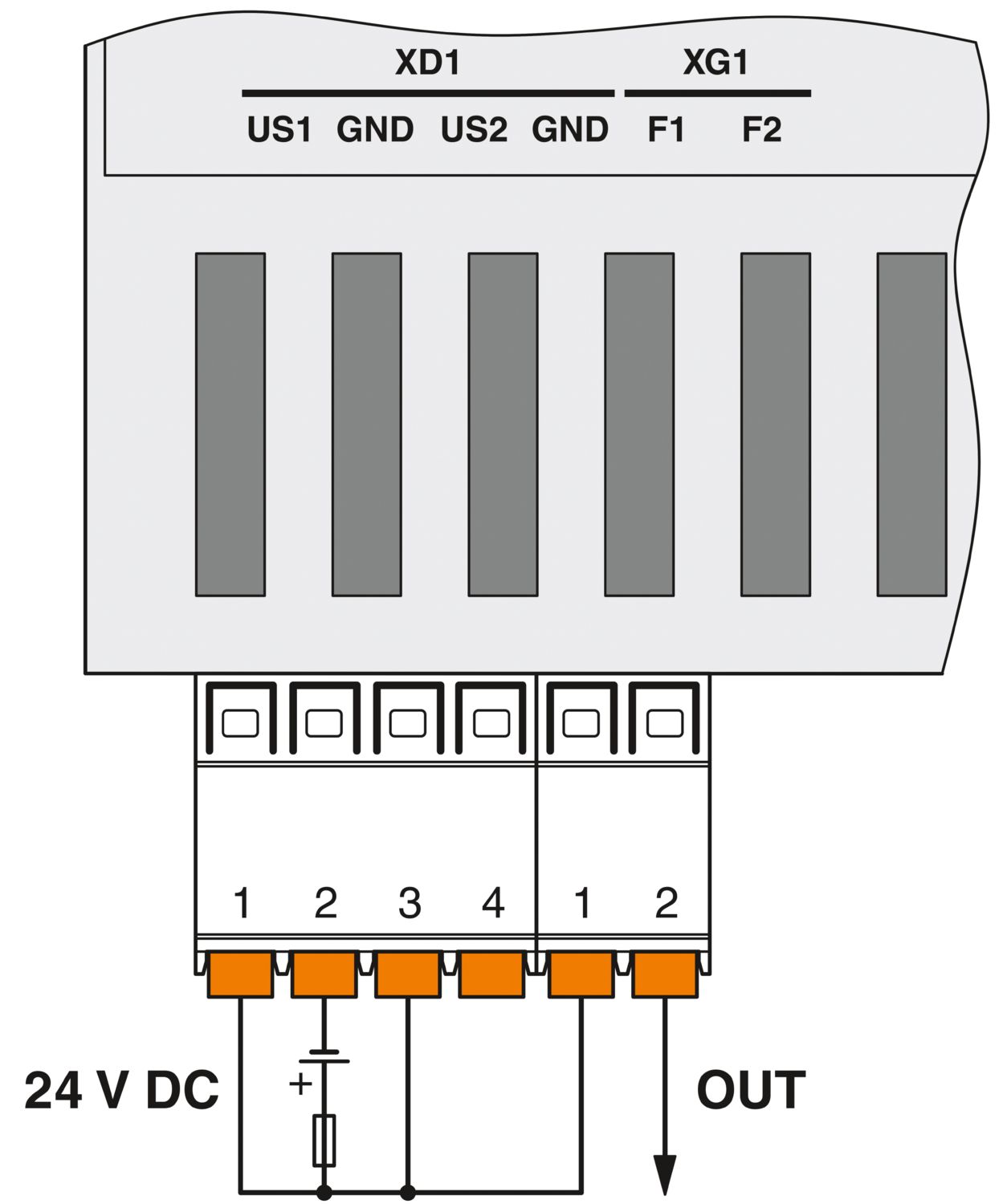

Электропитание (DC)
24 В DC (резервный)
Подключение питание
с помощью COMBICON; макс. сечение жил кабеля 2,5 мм²
Соответствие директиве по ЭМС
EN 61000-6-2 EN 61000-4-2 (ЭСР) Критерий B
Ethernet (RJ45)
Ethernet (RJ45)
Ethernet (SFP)
Ethernet (SFP)
Функция диагностики
RMON History
Функции фильтра
Quality of Service (8 классов приоритета)
Настройка параметров по IP
DHCP-клиент
Таблица MAC-адресов
8k
Резервирование
MRP (Media Redundancy Protocol)
Синхронизация времени
SNTP (Simple Network Time Protocol)
Задержка сигнала
≥ 1,9 мкс (Режим Store-and-Forward, 10/100/1000 Мбит/с, в зависимости от размера кадра)
Класс соответствия PROFINET
Conformance Class B
Функция устройства PROFINET
Устройство PROFINET
Защита портов
MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass
Испытательный участок
Питание 24 В / функциональное заземление 500 В DC 1 мин
Материалы, не ухудшающие свойств при попадании на них лаков и красок
Да
Материал опорной пластины
Из алюминия, литье под давлением, антикоррозийное покрытие
Все характеристики
