Описание

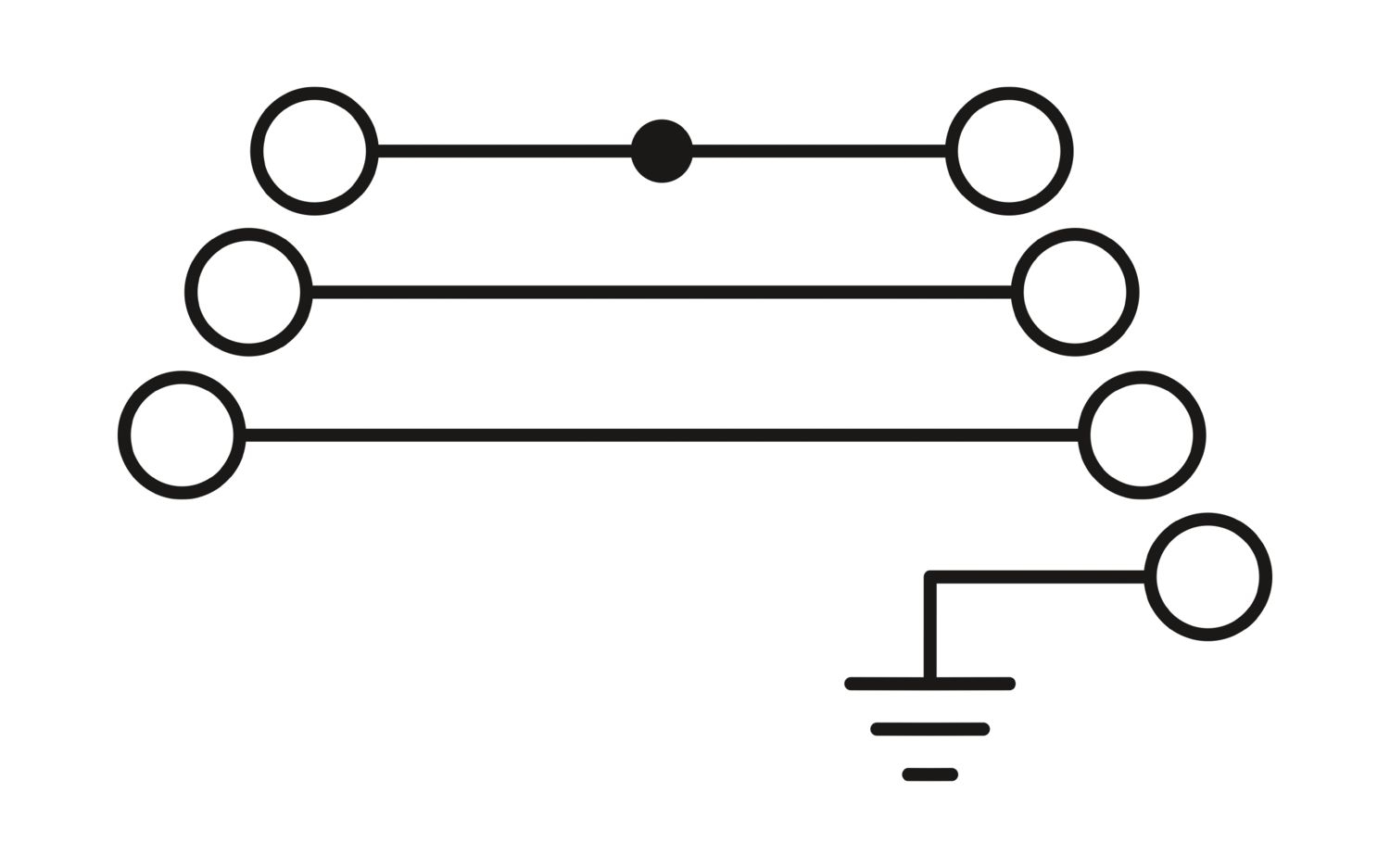

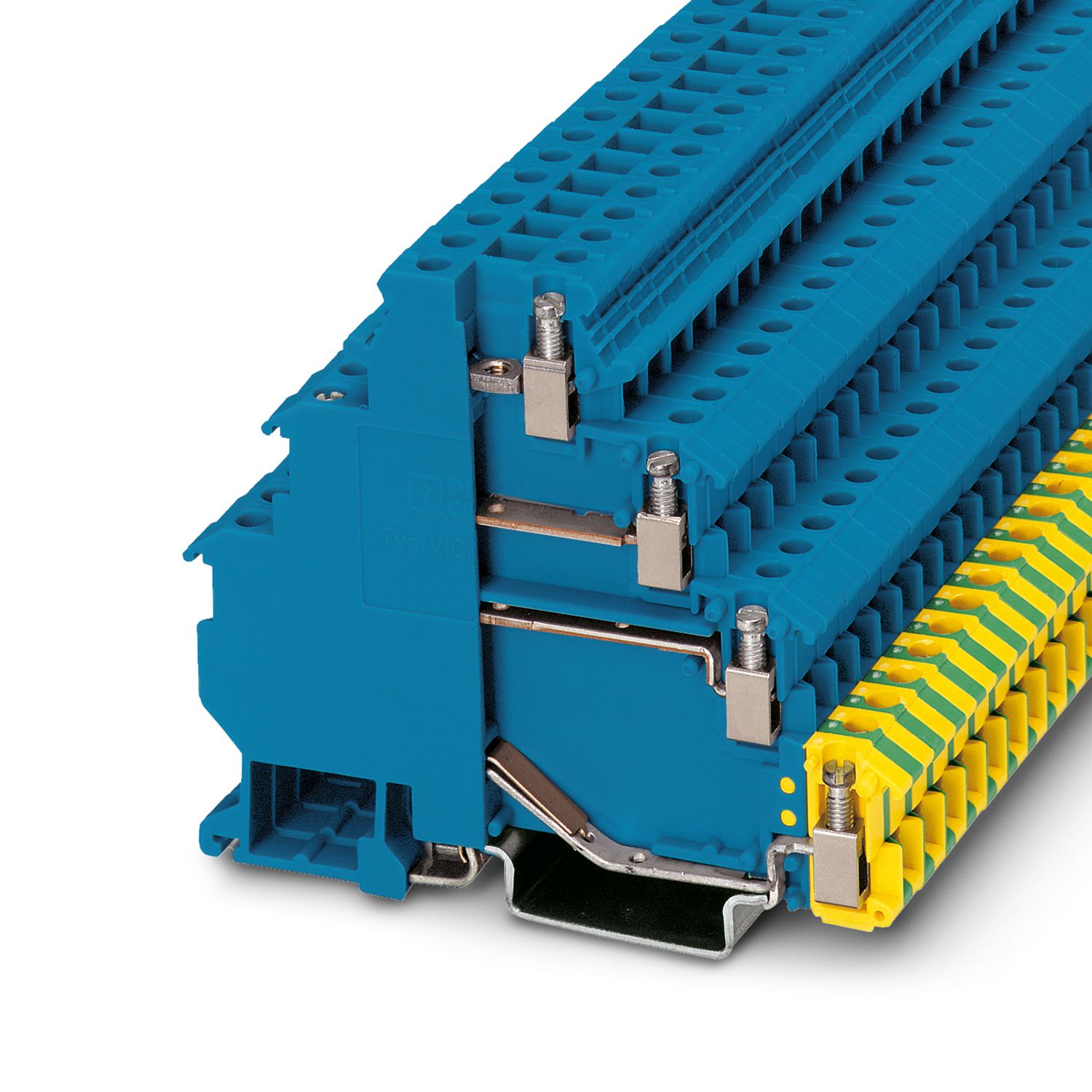

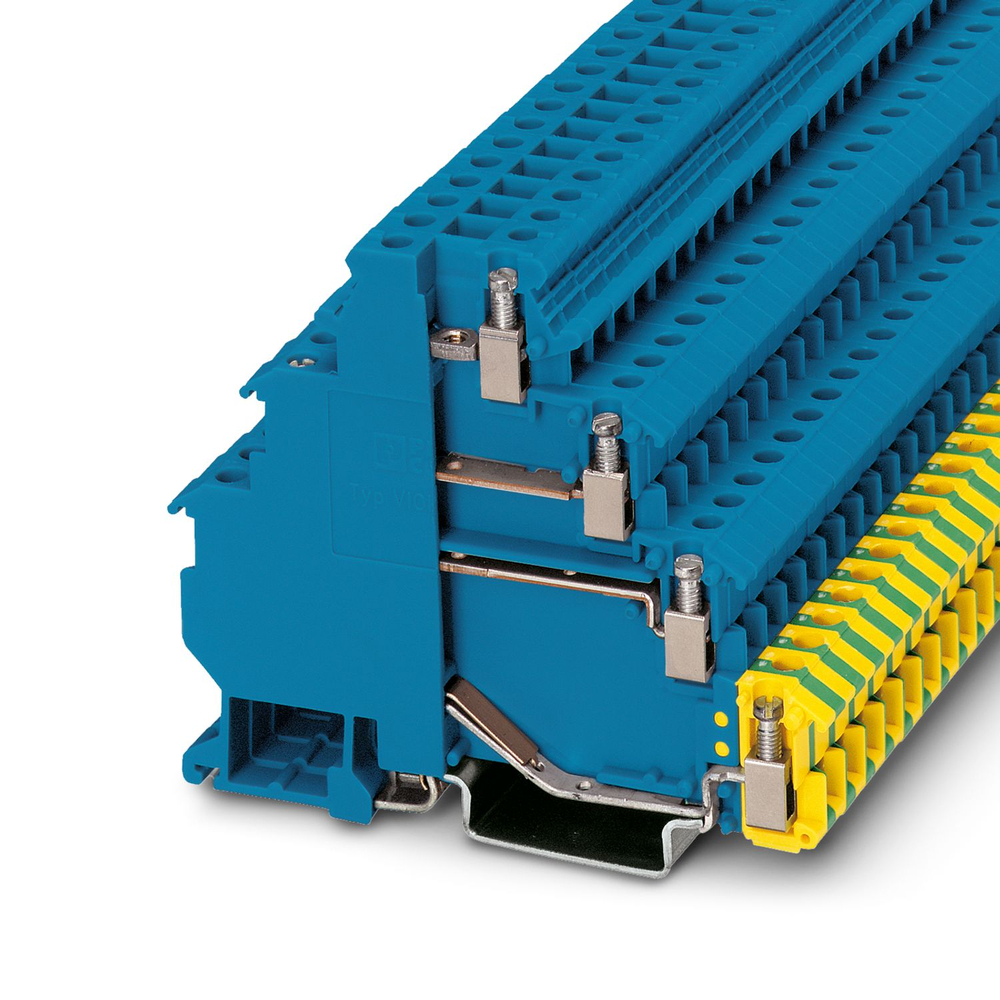

Клемма для датчиков/исполнительных устройств, номинальное напряжение: 400 В, номинальный ток: 24 A, тип подключения: Винтовые зажимы, 2- , 3- и 4-ый ярус, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Штрих-код
4055626607481
Габариты (ДxШxВ, см):
6.2x82.5x77.5
Номер артикула
1043463
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
2,5 мм²
Количество рядов
4
Количество точек подключения
7
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
27,36 g
Вес/шт. (без упаковки)
25,36 g
Цвет
синий (RAL 5015)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:43:47.36
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmnyi-modul-dla-podklucenia-datcikov-i-ispolnitelnyh-elementov-viok-15-3d-pe-ex-bu-1043463
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой
4 мм²
Сечение с гибкой гребенчатой перемычкой
2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
26 A (при сечении проводника 2,5 мм²),
25 A (ΔT 45 K)
Номинальное напряжение
400 В (При использовании гребенчатых мостиков EB номинальное напряжение снижается до 250 В.)
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1/МЭК 60947-7-2
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-50 °C ... 105 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205053 SZS 0,6X3,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,5 Нм ... 0,6 Нм
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,2 мм² ... 4 мм²
Сечение подключаемого провода AWG
24 ... 12,
24 ... 14
Возможности подключения, гибкие проводники
0,2 мм² ... 2,5 мм²

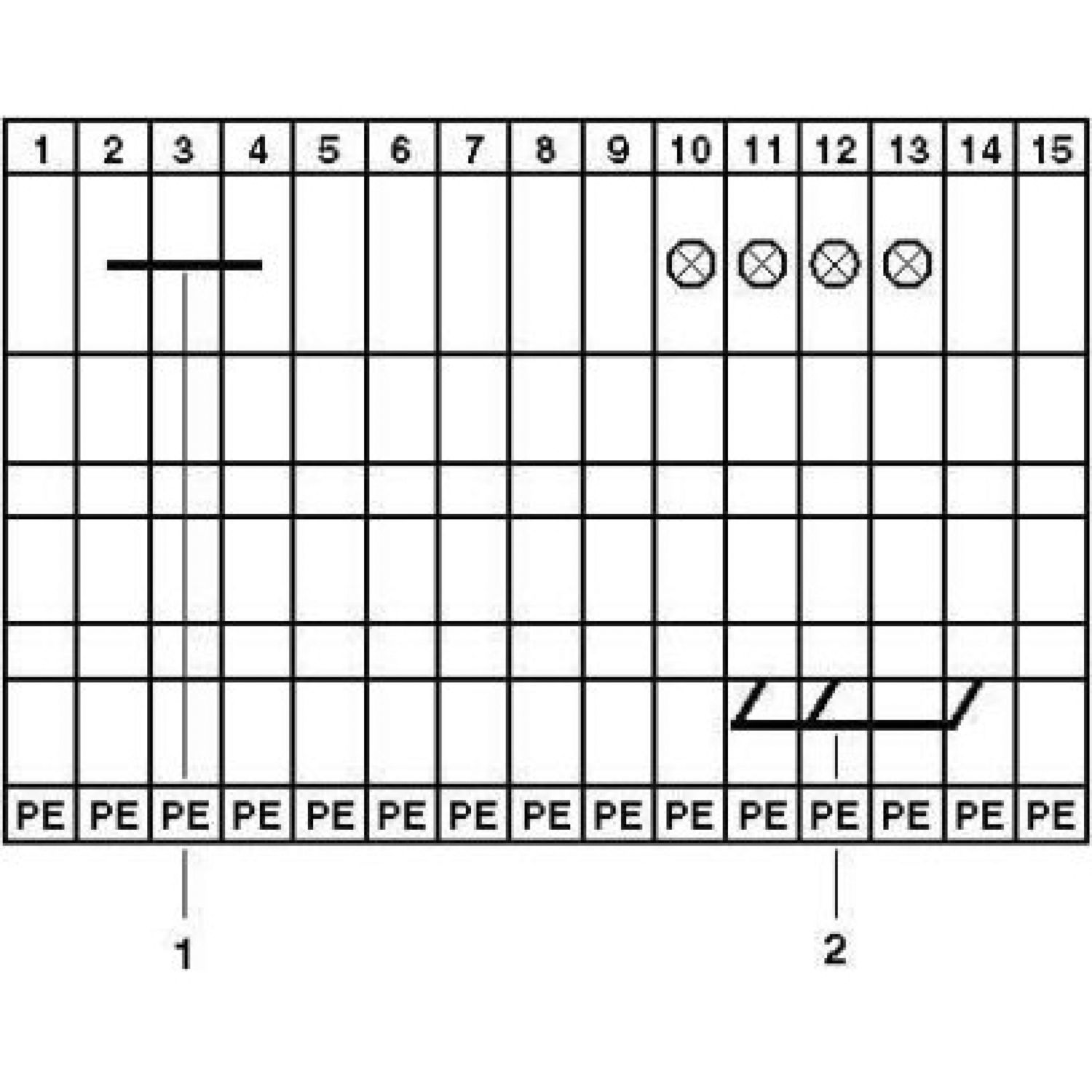

Список перемычек
Гребенчатая перемычка / EB 2- DIK GY / 2715898
Данные перемычки
16 A / 2,5 мм² ΔT 45 К
Повышение температуры Ex
37 К (20 A / 2,5 мм²)
Расчетное напряжение изоляции
160 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
176 В
Расчетный ток
20 A (ΔT 45 K)
Контактное сопротивление
0,8 мΩ,
0,5 мΩ,
0,6 мΩ
2 жестких провода одинакового сечения AWG
24 ... 17
2 гибких провода одинакового сечения AWG
24 ... 17
Ярус-взрывобезопасность 1-ый ярус
Ярус-взрывобезопасность 1-ый ярус
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность 2-ой ярус
2- , 3- и 4-ый ярус
2- , 3- и 4-ый ярус
при шунтировании с гребенчатой перемычкой
176 В
Ярус-взрывобезопасность 3-ий ярус
Ярус-взрывобезопасность 3-ий ярус
Производитель
Phoenix Contact
Ключ изделия
BE1218
Товар поставляется стандартно
true
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Нет
Совместимые товары_1
ссылка на артикул0829602, ссылка на артикул3022218, ссылка на артикул3022276, ссылка на артикул0800886, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул0804374, ссылка на артикул1212587
Совместимые товары_0
ссылка на артикул2715940, ссылка на артикул2716774, ссылка на артикул2716680, ссылка на артикул2715953, ссылка на артикул2715937, ссылка на артикул1007222, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434, ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1201798, ссылка на артикул1051003, ссылка на артикул0824992, ссылка на артикул1051016, ссылка на артикул1051029, ссылка на артикул1051032, ссылка на артикул1051414, ссылка на артикул1051430, ссылка на артикул0818085, ссылка на артикул0824589, ссылка на артикул0828736
рекомендуется заказать также
ссылка на артикул1003565,ссылка на артикул1232754,ссылка на артикул1305028,ссылка на артикул2908813
