Описание

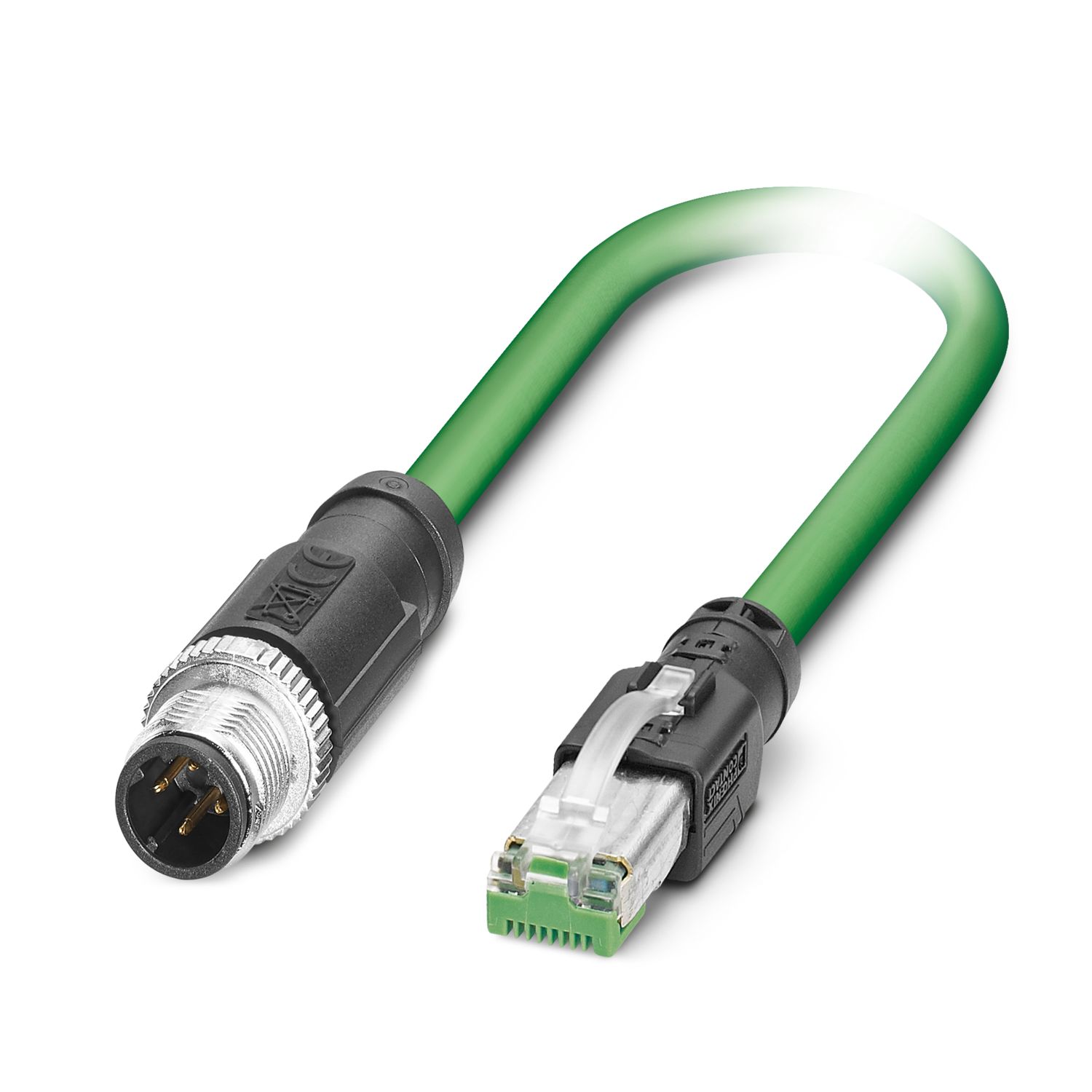

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT® CAT5 (100 Мбит/с), 4-контактный, PUR без галогенов, зеленый RAL 6018, экранирован. (Advanced Shielding Technology), Штекеры прямое M12, кодирование: D / IP67, к Штекеры прямое RJ45 / IP20, длина кабеля: 5 м
Характеристики
Штрих-код
4055626593029
Габариты (ДxШxВ, см):
0x0x0
Номер артикула
1038731
статус на складе в Германии
В настоящее время нет на складе
Номинальное напряжение UN
48 В AC
Общая информация
Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 10.1 "Сердечники для симметричных кабелей",
Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
346,2 g
Вес/шт. (без упаковки)
414,1 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:38:45.093
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/setevoi-kabel-nbc-m12msd-50-93c-r4ac-1038731
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
I,
II
Степень загрязнения
3,
2
Момент затяжки
0,4 Нм
Класс воспламеняемости согласно UL 94
V2,
V0
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 80 °C,
-25 °C ... 85 °C,
-40 °C ... 70 °C (кабель, жестко прокладываемый)
Номер таможенного тарифа
85444290
Страна происхождения
PL
Полюсов
4
Циклы установки
≥ 750,
≥ 100
Применение
Стандартн.
Стандарты / нормативные документы
МЭК 61076-2-101
Индикатор состояния
нет
Степень защиты
IP20,
IP65,
IP65 (Разъем М12)
Длина кабеля
5 м
Сопротивление изоляции
≥ 100 МОм,
≥ 500 МОм*км
Материал, изоляция проводника
PE
Диаметр проводника вкл. изоляцию
1,5 мм ±0,05 мм
Наружный диаметр кабеля
6,50 мм ±0,2 мм
Производитель
Phoenix Contact
Обозначение стандарта
Разъем M12
Стандарты/нормативные документы
МЭК 61076-2-101
Ключ изделия
AF1CJN
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Номинальный ток IN
1 A
Цвет (Корпус)
черный
Без галогенов
согласно МЭК 60754-1
accessory_for1
ссылка на артикул1408639
Совместимые товары_1
ссылка на артикул1408639, ссылка на артикул1408638, ссылка на артикул1408632, ссылка на артикул1408631, ссылка на артикул1408622, ссылка на артикул1408621, ссылка на артикул1408613, ссылка на артикул1408612, ссылка на артикул1430873, ссылка на артикул1558988, ссылка на артикул1208429, ссылка на артикул1212224, ссылка на артикул1212600, ссылка на артикул1208432, ссылка на артикул1408639, ссылка на артикул1408639
рекомендуется заказать также
ссылка на артикул1038730,ссылка на артикул1038732,ссылка на артикул1038733,ссылка на артикул1038739,ссылка на артикул1038749,ссылка на артикул1682058,ссылка на артикул3031607,ссылка на артикул3273190
Материал Уплотнение
FKM
Материал Держатель контактов
PA 6.6,
PA
Материал Корпус
PA
Материал Контакт
CuSn
Внешняя оболочка, материал
PUR
Тип кабеля
PROFINET, тяговая цепь, CAT5 [93C]
Внешняя оболочка, цвет
зеленый RAL 6018
Сечение жил кабеля
4x 0,34 мм²
Маслостойкость
согласно DIN EN 60811-404
Негорючесть
согласно МЭК 60332-1-2
Исполнение
M12 Штекеры, прямое, 4-контактный, экранирован. (Advanced Shielding Technology), Кодирование: D,
RJ45, прямое
Тип датчика
PROFINET
Среда передачи
Медь
Шинная система
PROFINET
Отдельная жила, цвет
белый, желтый, синий, оранжевый
Скорость передачи данных
100 Мбит/с
Характеристики передачи (категория)
CAT5 (МЭК 11801:2002)
Подключение 1
Подключение 1
Подключение 2
Подключение 2
Экранирован.
есть
Конструкция кабеля
1x4xAWG22/7, SF/TQ
AWG, сигнальная линия
22
Материал проводника
гибкий провод из оцинкованной меди
Общая скрутка
Четверка звездообразной скрутки
защитный экран оптоволоконного кабеля
85 %
Волновое сопротивление
100 Ом ±15 Ом (при 1 ... 100 МГц)
Испытательное напряжение, фаза / фаза
2000 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран
2000,00 В (50 Гц, 1 мин)
Индикатор состояния имеется
нет
UL AWM Style
20233 (80 °C / 300 В)
Номинальное напряжение, кабель
≤ 300 В
Минимальный радиус изгиба, жесткая прокладка
5 x D
Минимальный радиус изгиба, гибкая прокладка
7,5 x D
Динамическая устойчивость (изгиб)
Макс. количество циклов изгибания: 3000000, Радиус изгиба: 200 мм, Путь перемещения: 10 м, Скорость поперечного перемещения: 4 м/c, Ускорение: 4 м/c²
Стойкость, прочие данные
устойчив к УФ-излучению
Тип сигнала/категория
PROFINET CAT5 (МЭК 11801), 100 Мбит/с,
EtherCAT® CAT5 (IEC 11801), 100 Мбит/с,
PROFINET CAT5 (IEC 11801), 100 Мбит/с

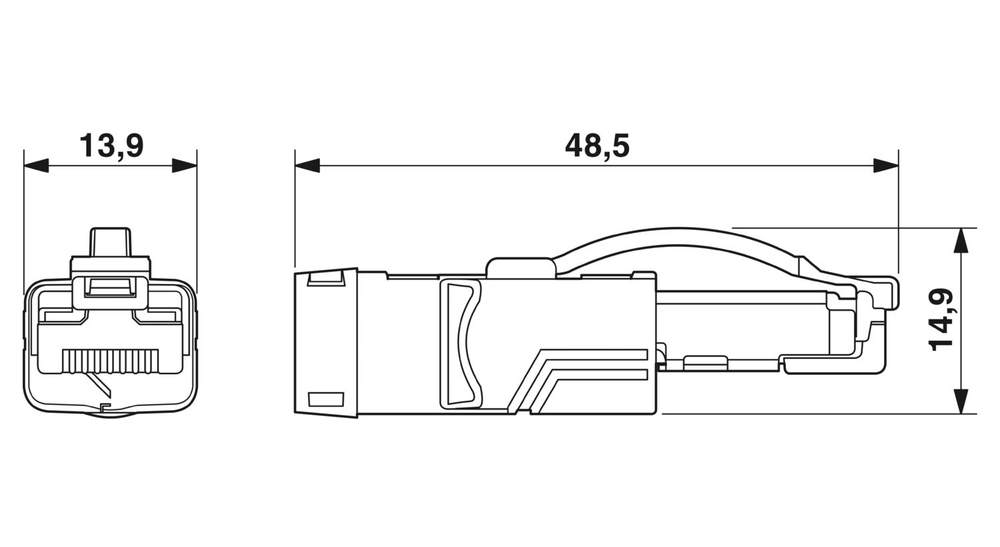

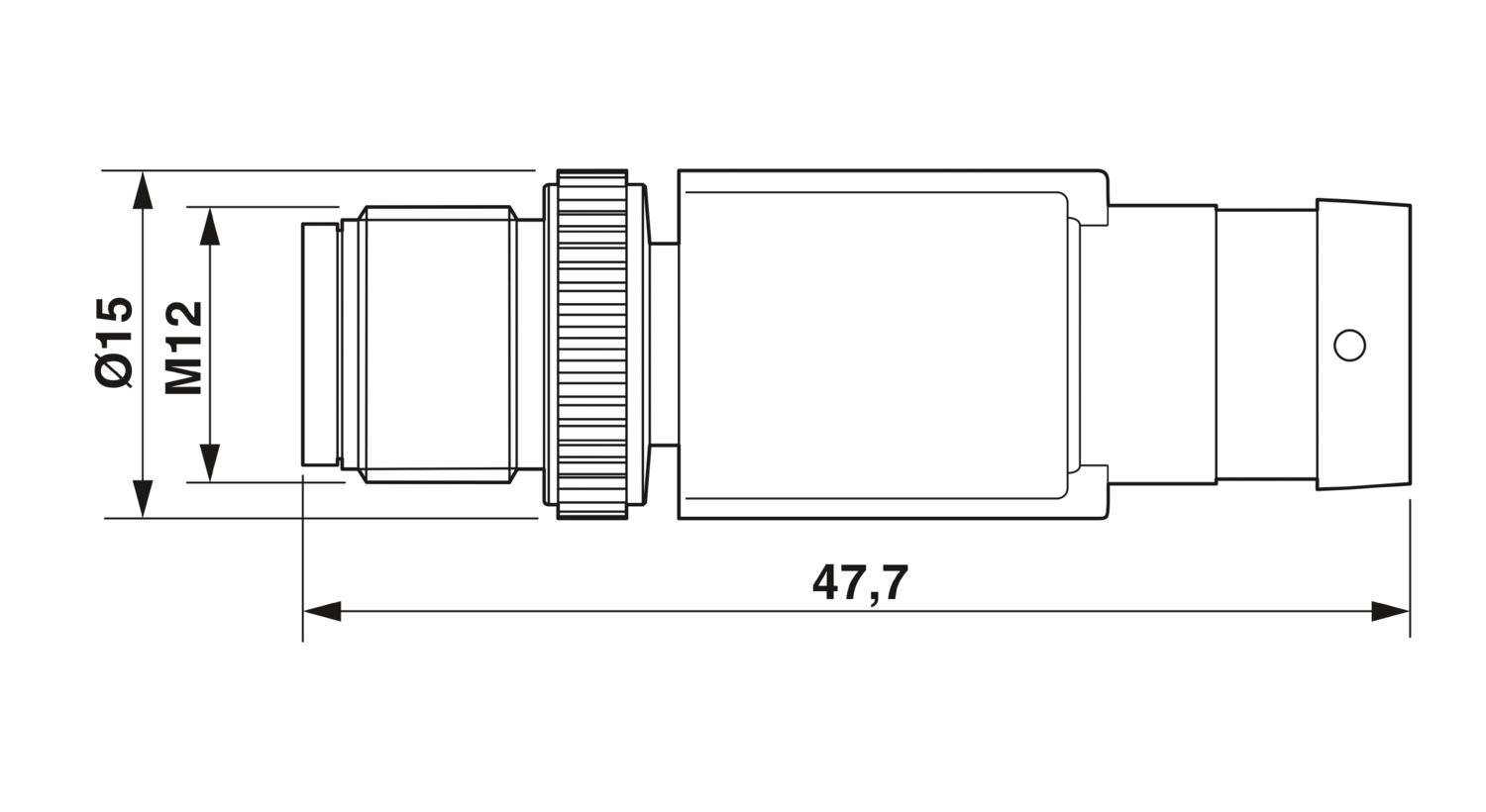

Размерный чертеж

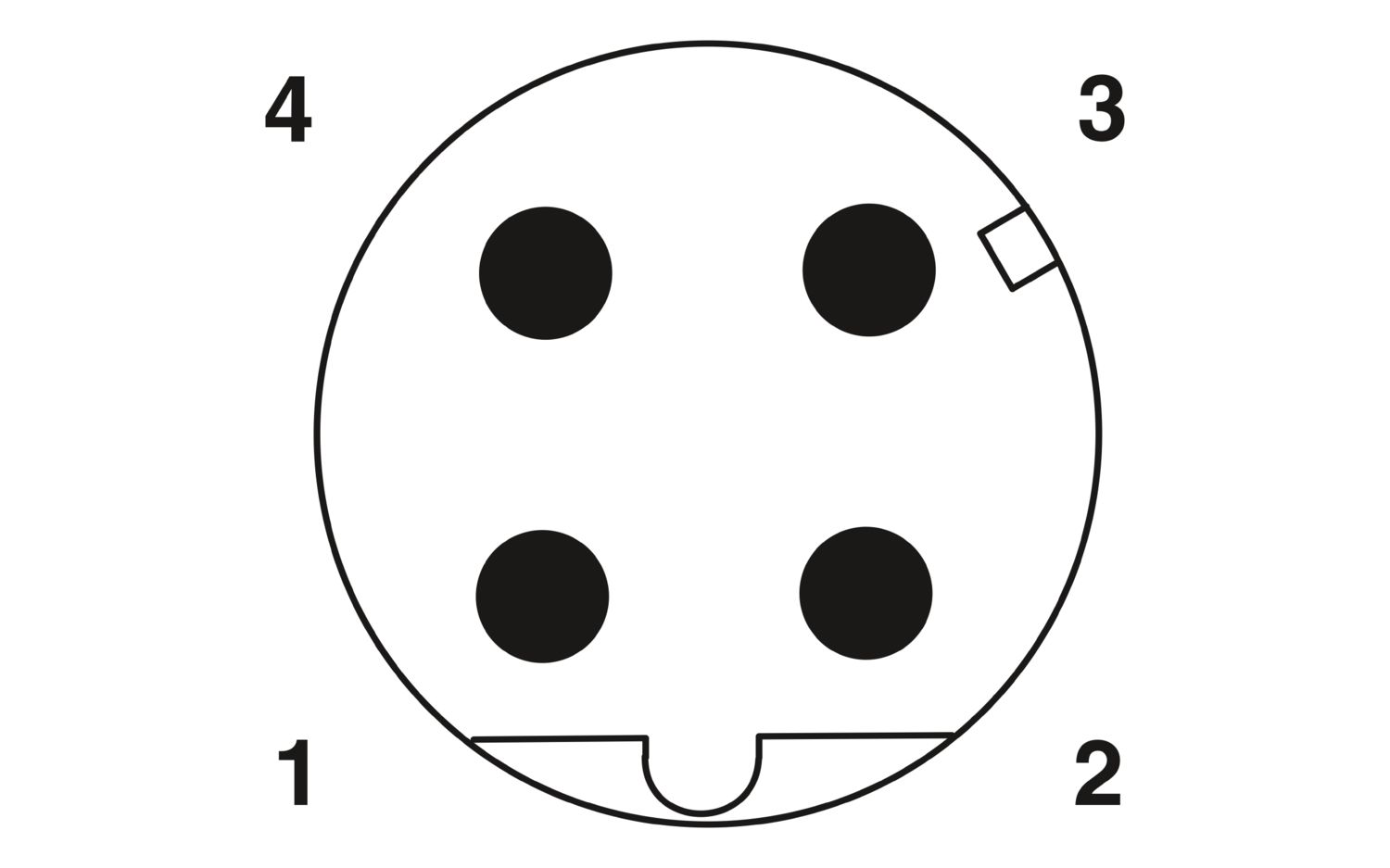

Расположение контактов штыревой части М12, 4 контакта, с механическим ключом типа D, вид со стороны штыревых контактов,

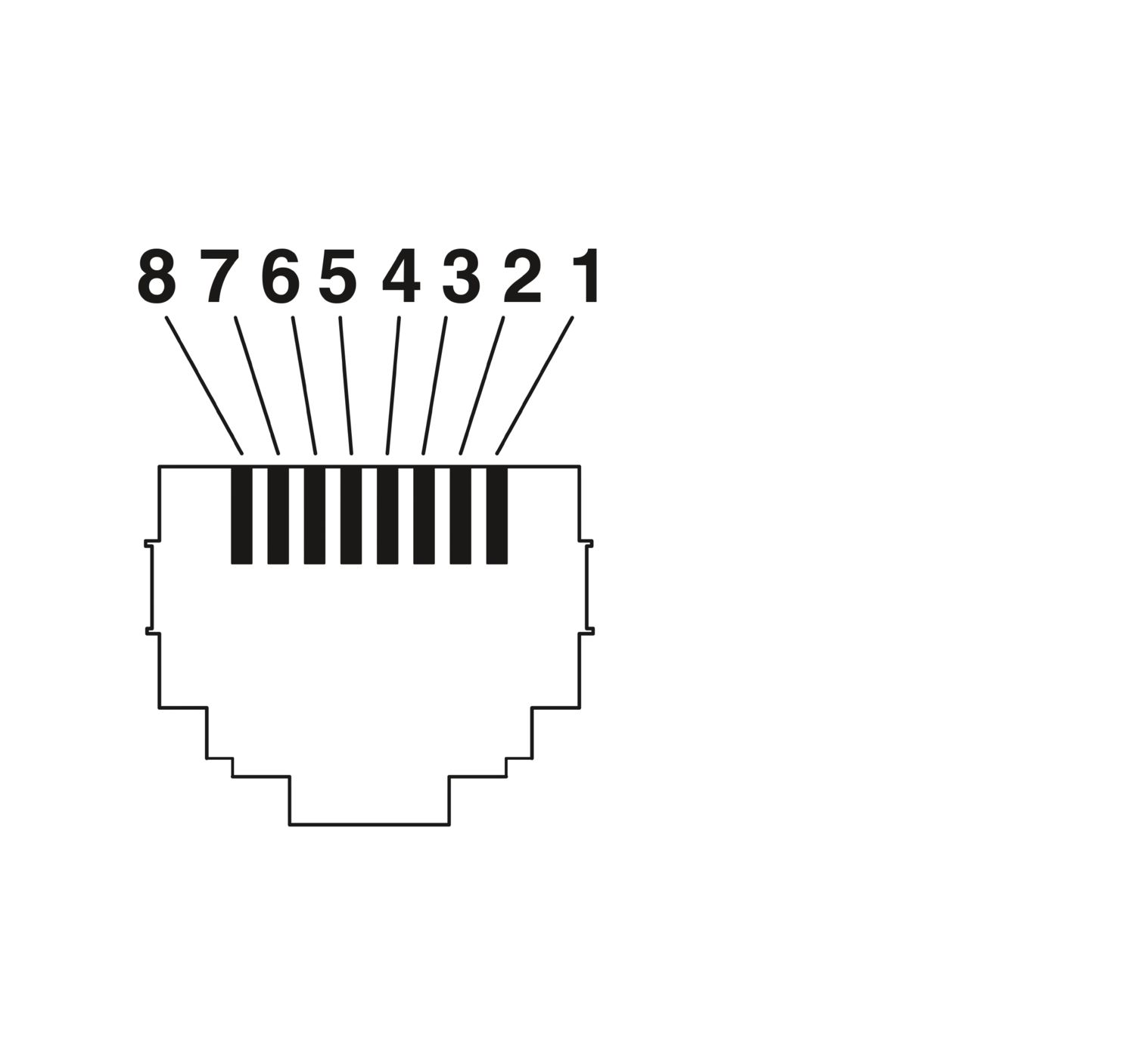

Расположение полюсов вилки RJ45
Экранирование
Advanced Shielding Technology
Материал Поверхность контакта
Ni/Au
Материал Резьбовые элементы
Цинковый сплав, с никелевым покрытием
Материал Корпус ручки
TPU, трудновоспламеняем., самозатухающий
PROFINET, тяговая цепь, CAT5 [93C]
PROFINET, тяговая цепь, CAT5 [93C]
Сопротивление шлейфа
≤ 120,00 Ом/км
Динамическая устойчивость (кручение)
Скручивание: ±30 °/м
M12
M12
Все характеристики
