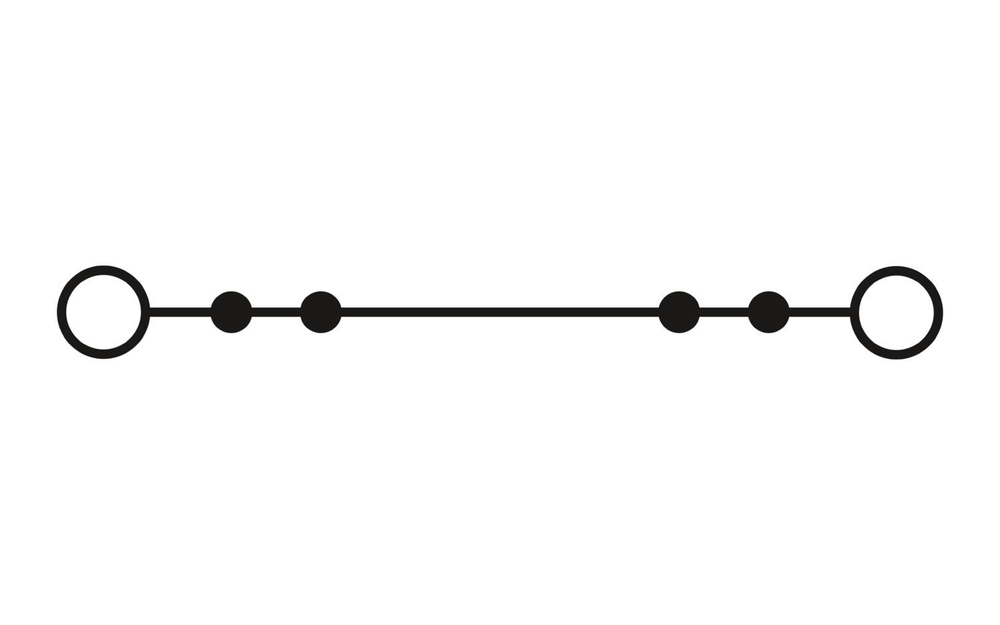

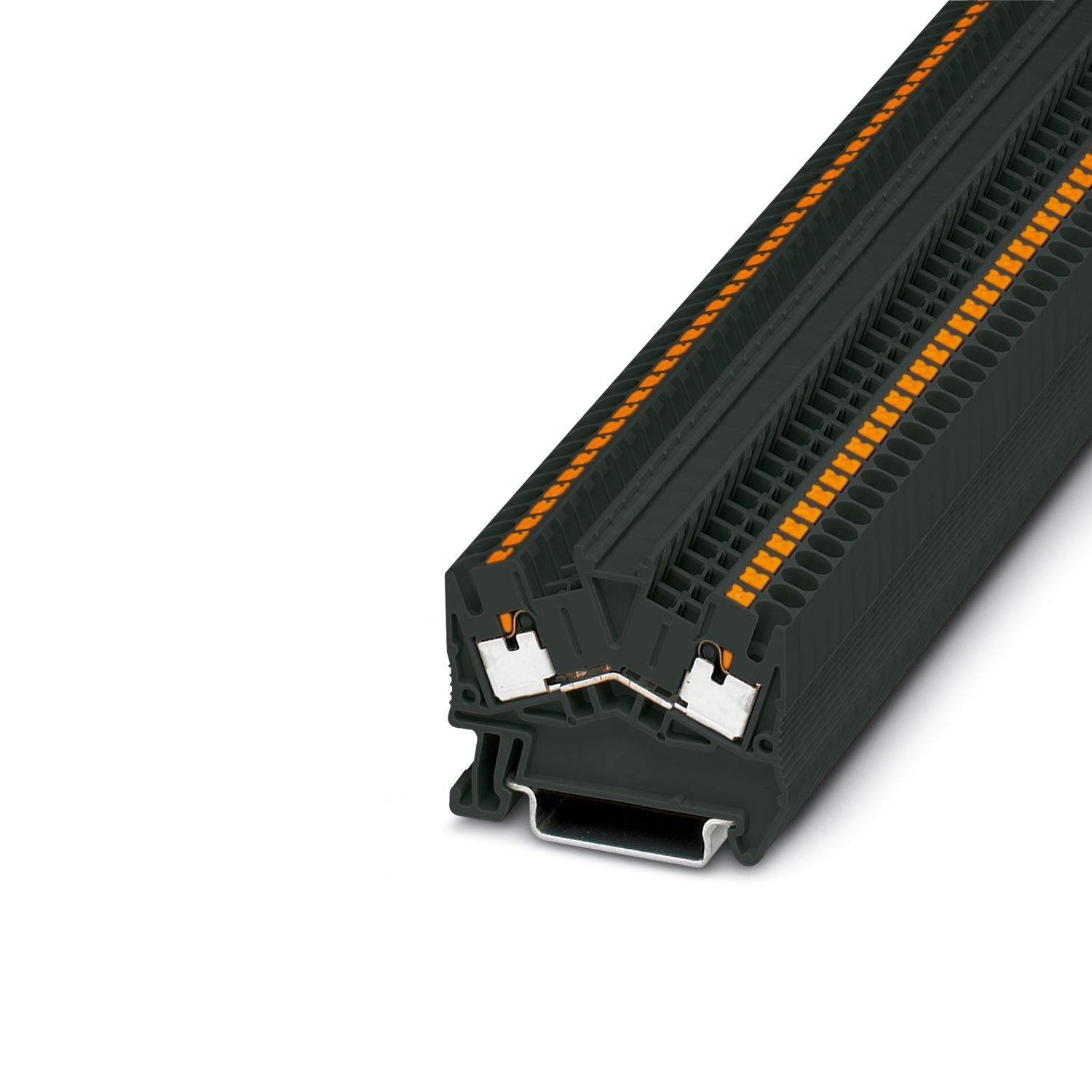

PTS 2,5 BK - Проходные клеммы 1037082

Name: PTS 2,5 BK - Проходные клеммы 1037082
SKU: PTS 2,5 BK
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

5.2x49x43

Номер артикула:

1037082

статус на складе в Германии:

На складе

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Преимущества_:

2-, 3- и 4-проводные клеммы в одном контуре|Имеются заземляющие клеммы аналогичной формы|Имеющая четыре шахты перемычки PTS 2,5 позволяет реализовывать большое количество возможностей шунтирования|Угловой кабельный ввод для применения в плоских клеммных коробках|Максимальная экономия места при использовании при разводке под фальш-полом

Упаковочная единица:

50, 50 Количество

Минимальное количество, предусмотренное условиями заказа:

50, 50 Количество

Вес/шт. (с упаковкой):

7,745 g

Вес/шт. (без упаковки):

7,398 g

Цвет:

черный (RAL 9005)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443, 2026-04-09T16:40:09

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-pts-25-bk-1037082, https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-pts-25-bk-1037082

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Зажимы Push-in

Длина снятия изоляции:

8 мм ... 10 мм

Калиберная пробка:

Сечение жесткого провода:

0,14 мм² ... 4 мм², 0,34 мм² ... 4 мм²

Сечение проводника AWG:

26 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,14 мм² ... 4 мм²

Сечение гибкого проводника [AWG]:

26 ... 12 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,14 мм² ... 2,5 мм², 0,34 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,14 мм² ... 2,5 мм², 0,34 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм²

Номинальный ток:

24 A

Максимальный ток нагрузки:

30 A (при сечении жесткого провода 4 мм²), 25 A

Номинальное напряжение:

800 В

Ширина крышки:

2,2 мм

Ширина:

5,2 мм

Высота:

49 мм

Глубина на NS 35/7,5:

43 мм

Глубина на NS 35/15:

50,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Ценовая группа:

BE2211

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MTAzNzA4Mg/downloads/8201461?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTAzNzA4Mg/downloads/8212669?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

PTS

Подключение согласно стандарту:

МЭК 60947-7-1

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb,  II 2 GD Ex eb IIC Gb

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3211799 PTS 2,5

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,14 мм² ... 4 мм²

Сечение подключаемого провода AWG:

26 ... 12, 26 ... 14

Возможности подключения, гибкие проводники:

0,14 мм² ... 2,5 мм²

Список перемычек:

Перемычка / FBS 2-5 / 3030161

Данные перемычки:

20 A (2,5 мм²)

Повышение температуры Ex:

40 К (23 A / 2,5 мм²)

при перемыкании перемычкой:

352 В

Расчетное напряжение изоляции:

500 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

550 В

Расчетный ток:

21 A

Контактное сопротивление:

1,08 мΩ

- для соединения несмежных клемм:

352 В

- для соединения несмежных клемм через PE-клемму:

352 В

- перемычки требуемой длины с крышкой:

352 В

- перемычки требуемой длины с разделительной пластиной:

440 В

1. ярус Сечение проводников, подсоединяемых без инструмента:

1. ярус Сечение проводников, подсоединяемых без инструмента

Температурный диапазон применения (1):

-60 °C ... 85 °C

Температурный диапазон применения (2):

-40 °C ... 110 °C

- перемычки требуемой длины:

166 В

Производитель:

Phoenix Contact

Ключ изделия:

BE2211

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/0816883,https://www.phoenixcontact.com/kz/products/1627291,https://www.phoenixcontact.com/kz/products/0816731,https://www.phoenixcontact.com/kz/products/0800344,https://www.phoenixcontact.com/kz/products/0828851,https://www.phoenixcontact.com/kz/products/0817141,https://www.phoenixcontact.com/kz/products/1082129,https://www.phoenixcontact.com/kz/products/1073987,https://www.phoenixcontact.com/kz/products/0914507

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=1037082

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току:

24 A

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 2, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,14 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный

Характеристики

Штрих-код

4055626570211

Габариты (ДxШxВ, см):

5.2x49x43

Номер артикула

1037082

статус на складе в Германии

На складе

Номинальное сечение

2,5 мм²

Количество рядов

Количество точек подключения

Товар доставляется

да

Преимущества_

Упаковочная единица

50, 50 Количество

Минимальное количество, предусмотренное условиями заказа

50, 50 Количество

Вес/шт. (с упаковкой)

7,745 g

Вес/шт. (без упаковки)

7,398 g

Цвет

черный (RAL 9005)

Склад-1

Склад-2

Валюта

RUR

Самовывоз

нет

Поддерживается на складе

нет

Дата обновления

2025-10-15T14:29:25.443, 2026-04-09T16:40:09

Ссылка на сайт производителя

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-pts-25-bk-1037082, https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-pts-25-bk-1037082

Тип изделия

Проходная клемма

Потенциалы

Изоляционные характеристики

Категория перенапряжения

III

Степень загрязнения

Расчетное импульсное напряжение

8 кВ

Макс. мощность потерь при номинальных условиях

0,77 Вт

Количество точек подключения на ярус

Тип подключения

Зажимы Push-in

Длина снятия изоляции

8 мм ... 10 мм

Калиберная пробка

Сечение жесткого провода

0,14 мм² ... 4 мм², 0,34 мм² ... 4 мм²

Сечение проводника AWG

26 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода

0,14 мм² ... 4 мм²

Сечение гибкого проводника [AWG]

26 ... 12 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)

0,14 мм² ... 2,5 мм², 0,34 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)

0,14 мм² ... 2,5 мм², 0,34 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой

0,5 мм²

Номинальный ток

24 A

Максимальный ток нагрузки

30 A (при сечении жесткого провода 4 мм²), 25 A

Номинальное напряжение

800 В

Ширина крышки

2,2 мм

Ширина

5,2 мм

Высота

49 мм

Глубина на NS 35/7,5

43 мм

Глубина на NS 35/15

50,5 мм

Класс воспламеняемости согласно UL 94

Группа изоляционного материала

Изоляционный материал

Механические данные

Открытая боковая стенка

Да

Условия окружающей среды

Температура окружающей среды (при эксплуатации)

Температура окружающей среды (хранение/транспорт)

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже)

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка)

30 % ... 70 %

Тип монтажа

NS 35/7,5

Ценовая группа

BE2211

Номер таможенного тарифа

85369010

Страна происхождения

downloads

count

1. ярус

Серия изделий

PTS

Подключение согласно стандарту

МЭК 60947-7-1

Допустимая отн. влажность воздуха (при эксплуатации)

20 % ... 90 %

Расчетные данные (ATEX/IECEx)

Маркировка

Взрывозащита II 2 GD Ex eb IIC Gb,  II 2 GD Ex eb IIC Gb

Принадлежности, сертифицированные для применения во взрывоопасных областях

3211799 PTS 2,5

Выход

(постоянно)

Параметры подключения Ex Общие информация

Номинальное сечение AWG

Возможности подключения, жесткие проводники

0,14 мм² ... 4 мм²

Сечение подключаемого провода AWG

26 ... 12, 26 ... 14

Возможности подключения, гибкие проводники

0,14 мм² ... 2,5 мм²

Список перемычек

Перемычка / FBS 2-5 / 3030161

Данные перемычки

20 A (2,5 мм²)

Повышение температуры Ex

40 К (23 A / 2,5 мм²)

при перемыкании перемычкой

352 В

Расчетное напряжение изоляции

500 В

Ярус-взрывобезопасность Общие информация

Расчетное напряжение

550 В

Расчетный ток

21 A

Контактное сопротивление

1,08 мΩ

- для соединения несмежных клемм

352 В

- для соединения несмежных клемм через PE-клемму

352 В

- перемычки требуемой длины с крышкой

352 В

- перемычки требуемой длины с разделительной пластиной

440 В

1. ярус Сечение проводников, подсоединяемых без инструмента

Температурный диапазон применения (1)

-60 °C ... 85 °C

Температурный диапазон применения (2)

-40 °C ... 110 °C

- перемычки требуемой длины

166 В

Производитель

Phoenix Contact

Ключ изделия

BE2211

Товар поставляется стандартно

да

Поддерживается на складе в Германии

Да

рекомендуется заказать также

ECLASS-13.0

27250101

ECLASS-15.0

27250101

UNSPSC 21.0

39121400

ETIM 10.0

EC000897

Environment friendly use period (EFUP)

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf

https://www.phoenixcontact.com/online/portal/ru?partnumber=1037082

Указание на вещество-кандидата согласно REACH (№ CAS)

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току

24 A
