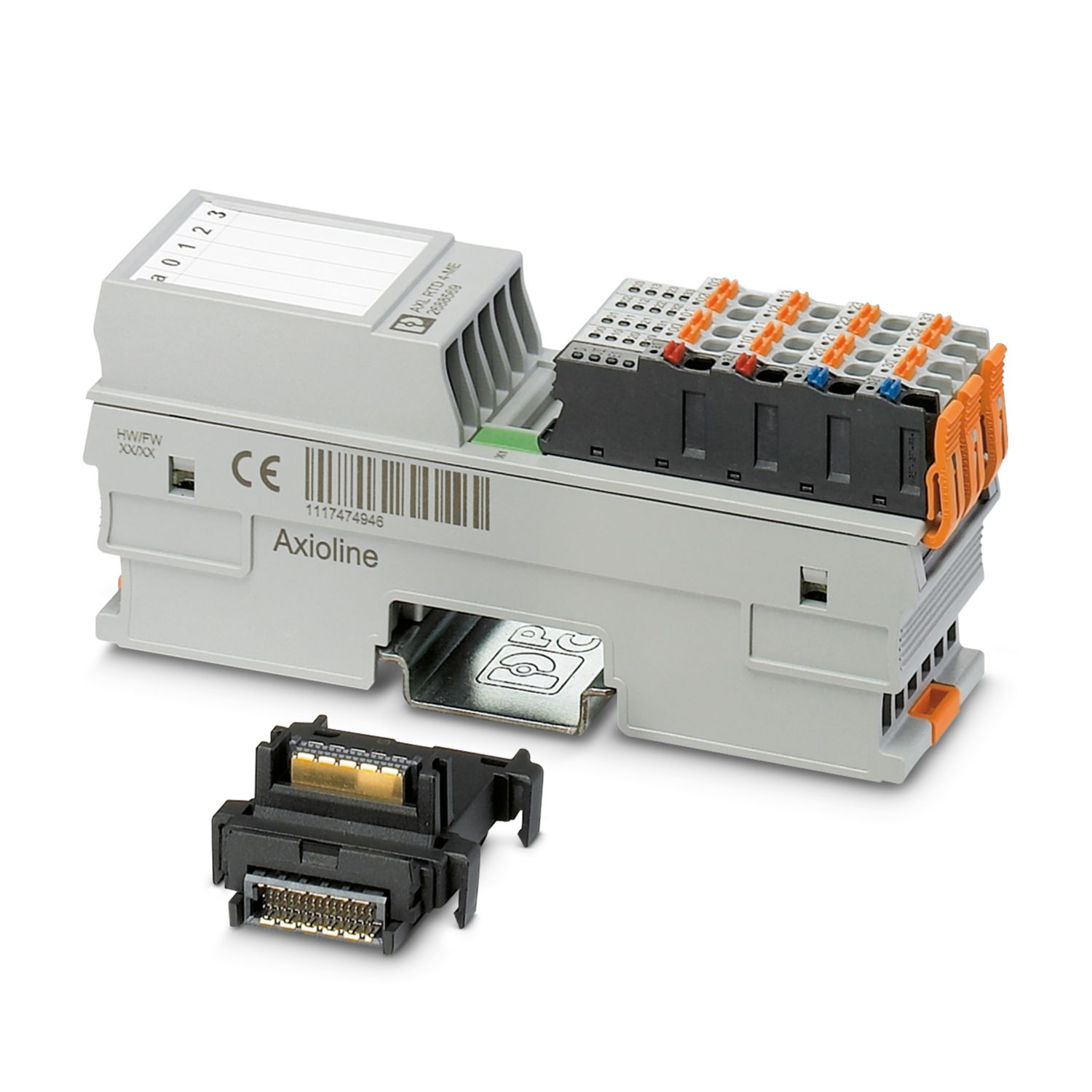

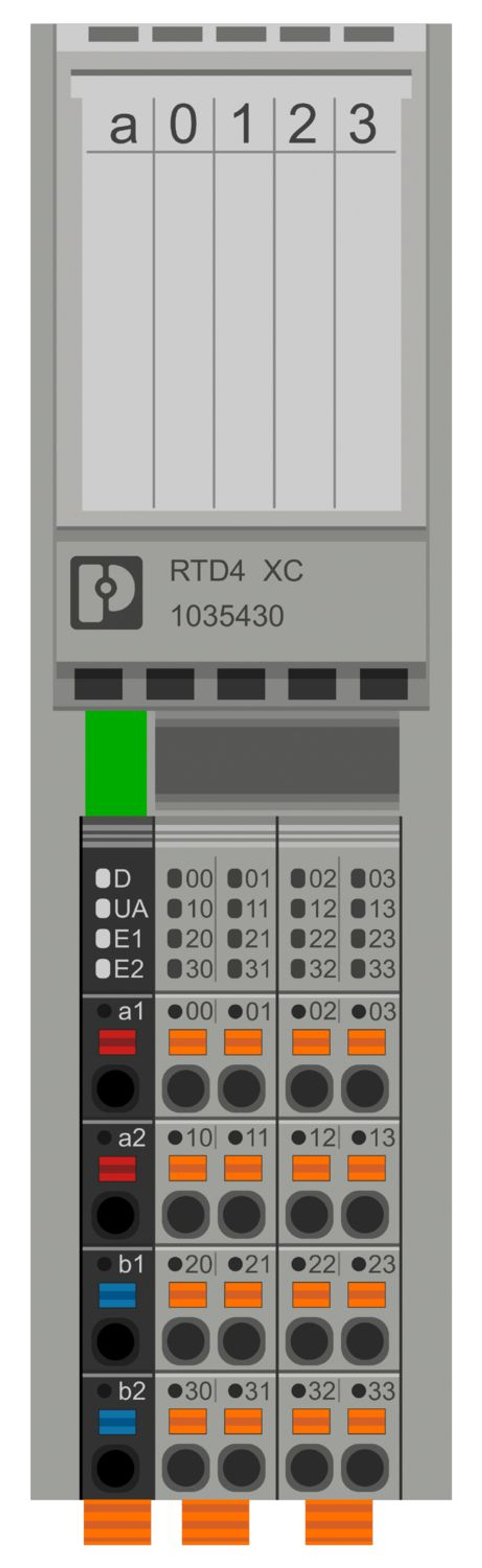

Axioline F, Модуль регистрации температуры, Аналоговые входы: 4 (для резистивных температурных датчиков), cпособ подключения: 2-, 3-, 4-проводной экранированный кабель, скорость передачи данных в локальной шине: 100 Мбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626541839

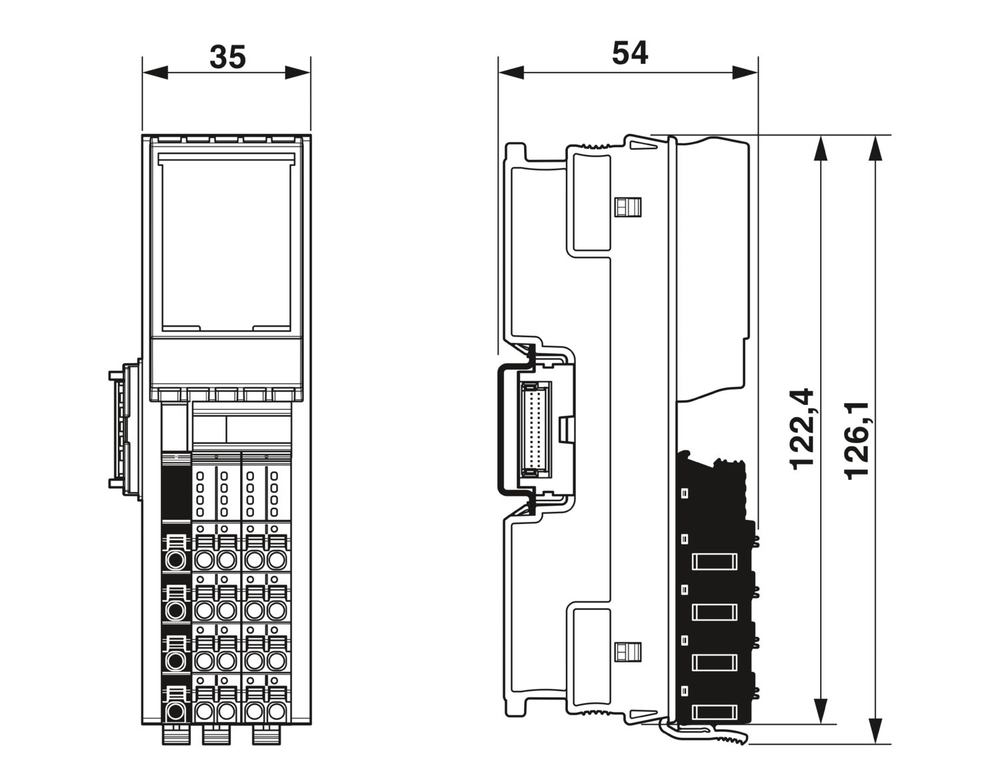

Габариты (ДxШxВ, см):
35x126.1x54
Номер артикула
1035430
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
216,566 g
Вес/шт. (без упаковки)
144 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:29:22.673
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-f-rtd4-xc-1h-1035430
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
1,1 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (Стандартный, приложения с допуском UL, применение во взрывоопасных областях зоны 2)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389091
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
Class I, Zone 2, AEx ec IIC T4,
cULus,
Взрывозащита II 3 G Ex ec IIC T4 Gc,
Ex ec IIC T4 Gc
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита от короткого замыкания, защита входов от перегрузки
Сертификат
E238705,
E366272,
UL 20 ATEX 2441X,
PxCIMA22UKEX2701949X,
IECEx ULD 20.0026X,
, 2021122309114456
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
UL, США / Канада
UL, США / Канада
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
ATEX
ATEX
IECEx
IECEx
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI243
Температура
25 °C ±1 К
Товар поставляется стандартно
true
Продолжительность испытания
21 Дни
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Прочие характеристики
Исполнение для тяжелых условий эксплуатации
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
4 аналоговых канала ввода для подключения измерительных температурных резисторов (RTD)|Линейные входы 500 Ом и 5 кОм|2-, 3- и 4-проводная схема подключения датчиков|Встроенная функция цифровой линеаризации датчиков|Нормированное отображение измеренных значений прямо в °C, °F или Ω|Индикация измеряемых значений в 16-битном формате и в формате с плавающей запятой|Программируемый фильтр|Входы с защитой от короткого замыкания|Стабильность температуры|Очень высокая помехоустойчивость|Незначительное паразитное излучение|Контроль установки при помощи функции поиска канала "Channel Scout"|Пригодно для особо тяжелых условий эксплуатации|Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)|Частично лакированные печатные платы|Сохранение в памяти таблички спецификации устройства
Совместимые товары_1
ссылка на артикул2700992, ссылка на артикул2700518, ссылка на артикул0829579, ссылка на артикул0829580, ссылка на артикул1053001, ссылка на артикул0808642, ссылка на артикул0801602
рекомендуется заказать также
ссылка на артикул0829179,ссылка на артикул1388731,ссылка на артикул2701228,ссылка на артикул2701230,ссылка на артикул2701235,ссылка на артикул2702007,ссылка на артикул2702153,ссылка на артикул3041613
Комплект поставки
с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC

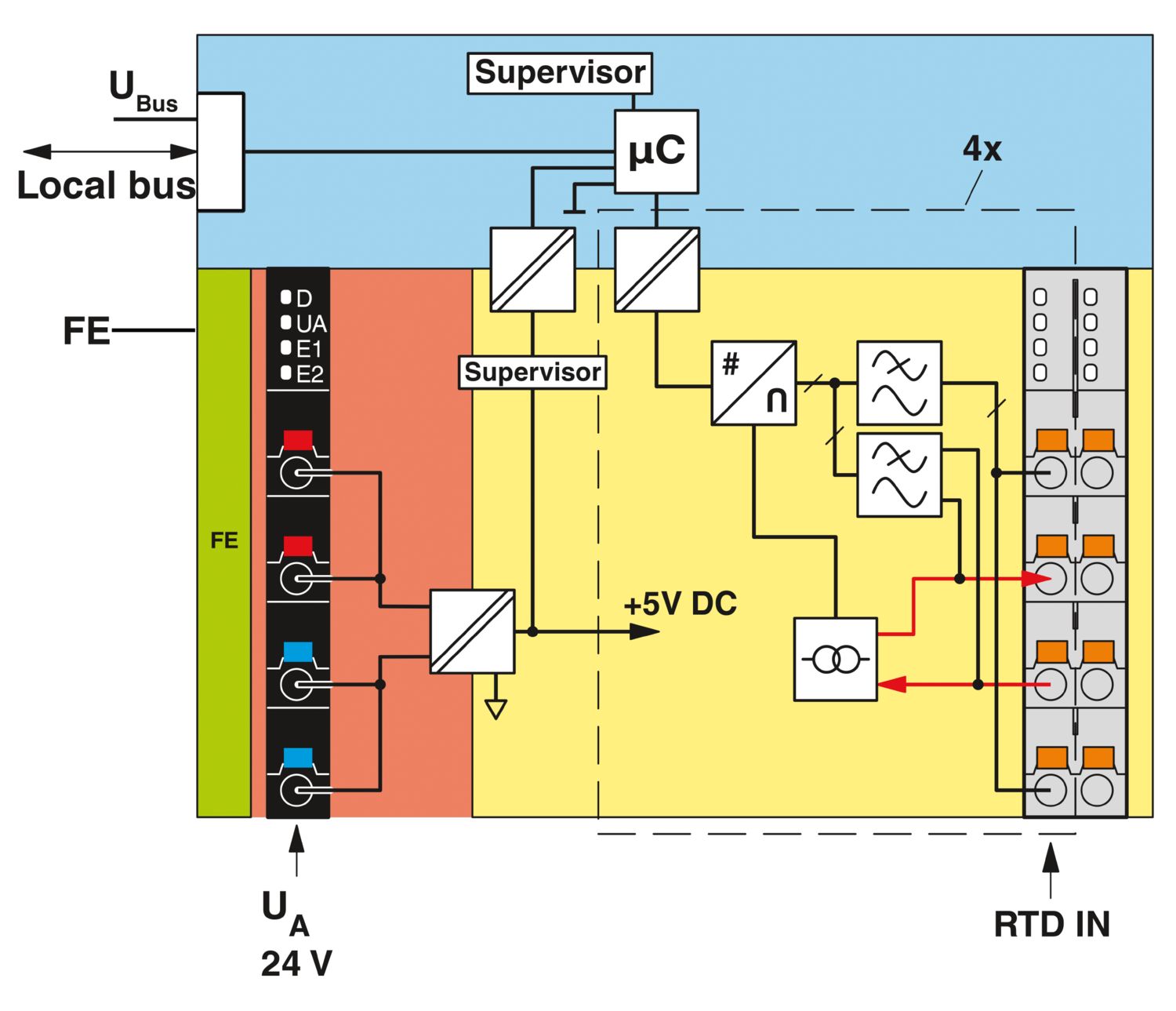

Описание входа
Входы для резистивных температурных датчиков
Способ подключения

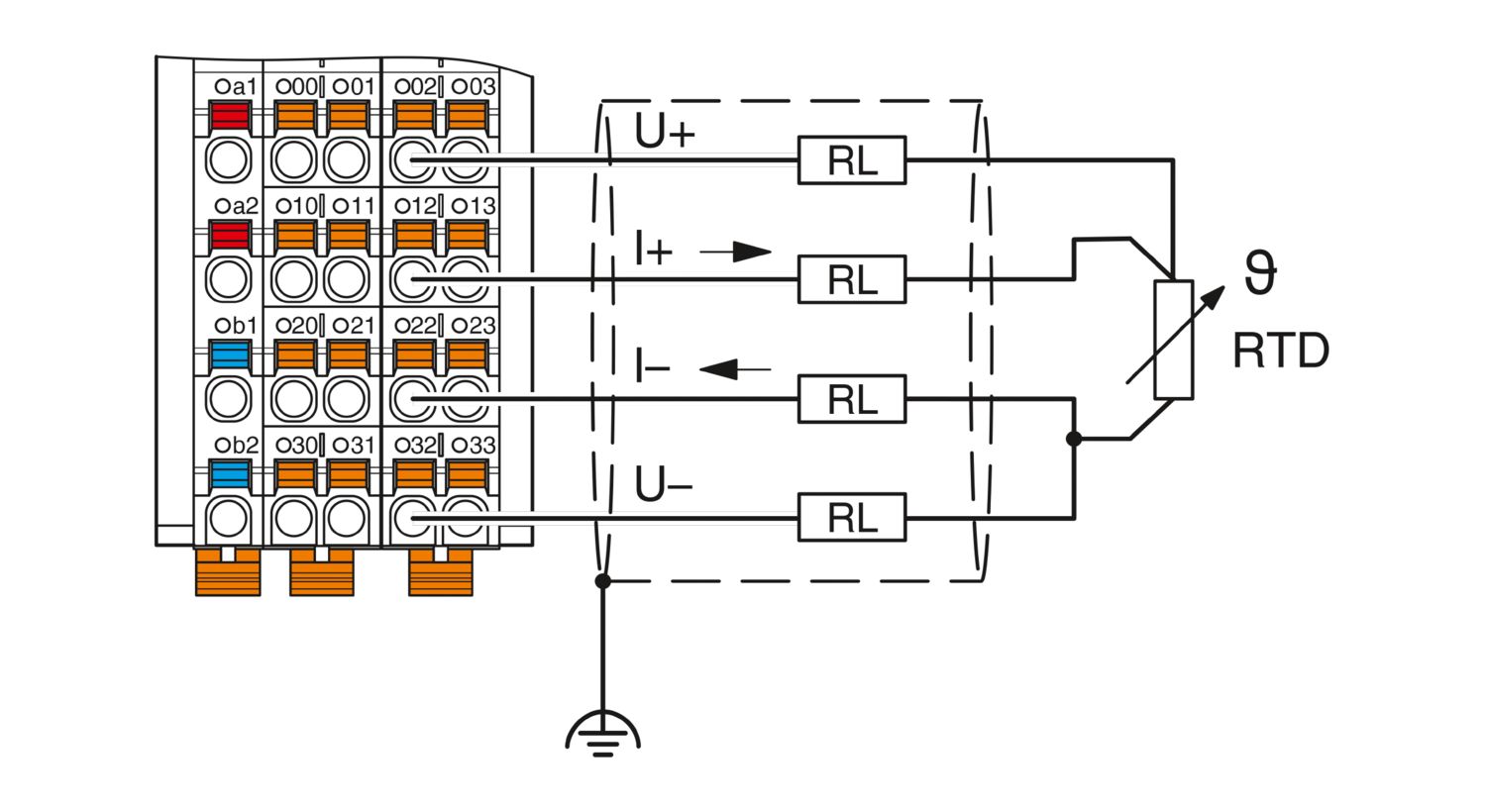

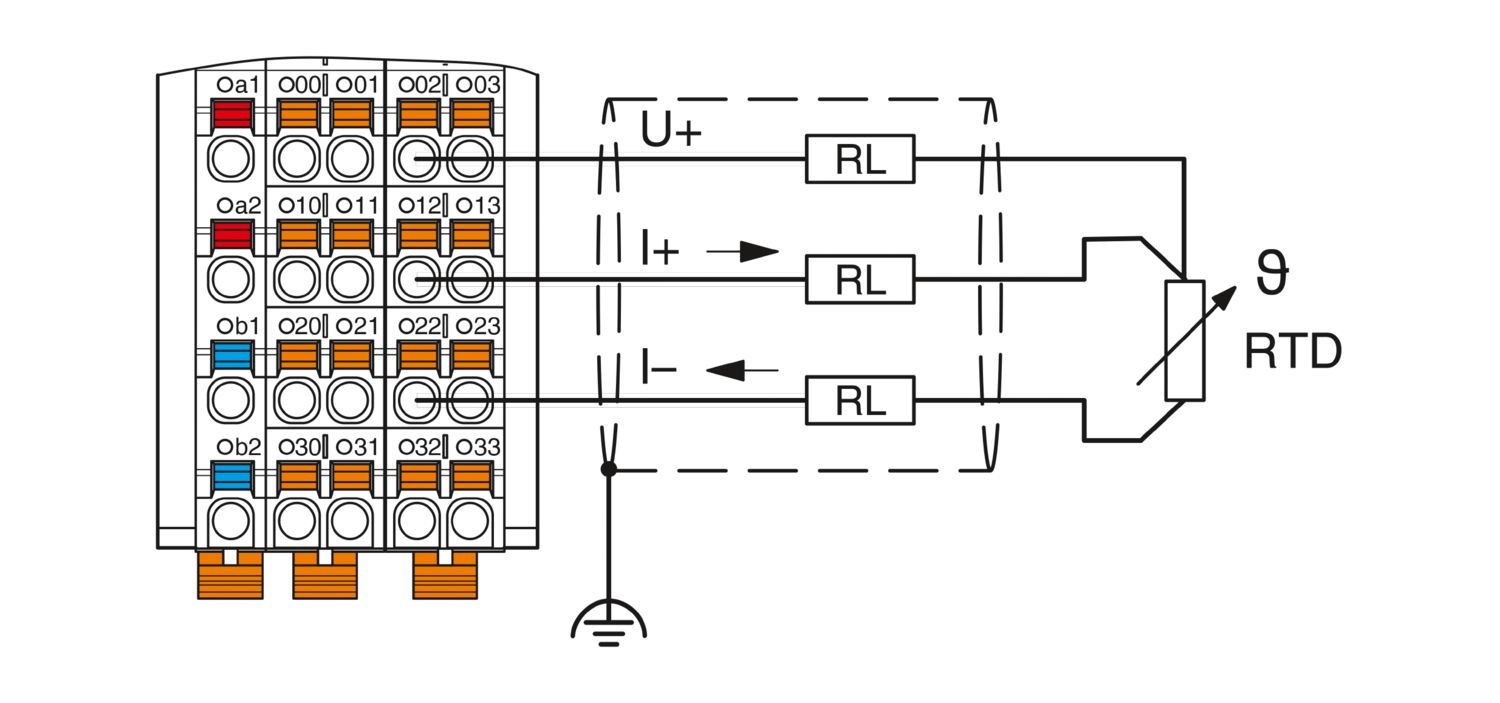

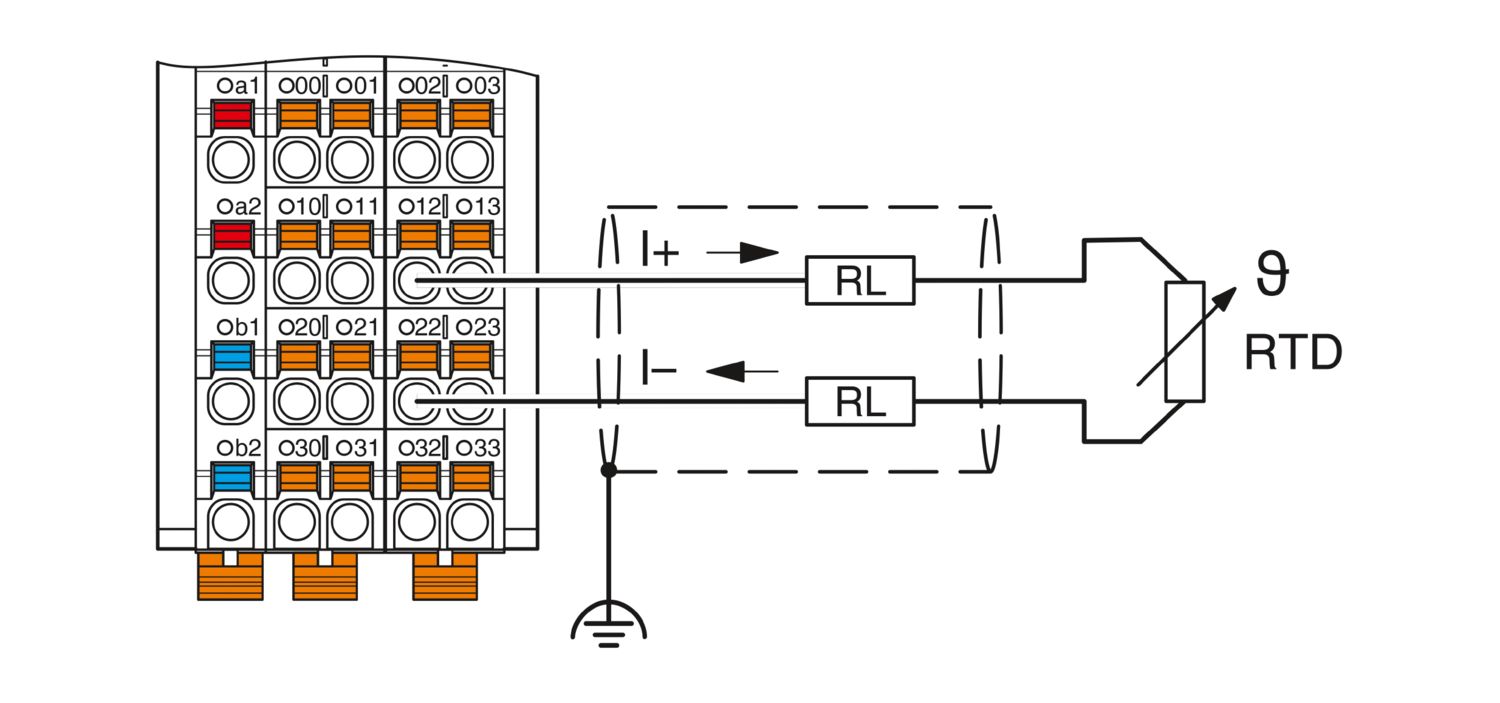

2-, 3-, 4-проводной экранированный кабель
Количество интерфейсов
2
Потребление тока
макс. 140 мА,
макс. 17 мА
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Скорость передачи данных
100 Мбит/с
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Адресное пространство ввода
8 байт
Адресное пространство вывода
0 байт
Количество входов
4 (для резистивных температурных датчиков)
Время фильтрования (входной фильтр)
40 мс
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 50 Гц, 1 мин
Axioline F штекер
Axioline F штекер
Потребность в параметрических данных
12 байт
Потребность в конфигурационных данных
6 байт
Наименование, вход
Аналоговые входы
UL Ex, США / Канада
UL Ex, США / Канада
Испытание (вредный газ)
Испытание (вредный газ)
Стандарт испытаний
ISA-71.04-2013 G3 Harsh группа A
Влажность воздуха (относительно)
75 % ±3 %
Объемная концентрация H2S (Сероводород)
50 ppb
Объемная концентрация NO2 (Диоксид азота)
1250 ppb
Объемная концентрация Cl2 (Хлор)
10 ppb
Объемная концентрация SO2 (Диоксид серы)
300 ppb
Разрешение преобразователя A/D
24 бит
Форматы данных
IB IL, совместим с S7
Представление измеренного значения
16 бит (15 бит + знаковый разряд)
Аналоговый:
Аналоговый:
Потенциалы: Питание аналоговых модулей (UA)
Потенциалы: Питание аналоговых модулей (UA)
Применяемые типы датчиков (RTD)
Платиновый, никелевый, медный датчики KTY
Допуск, относительный
см. таблицу по данным касательно допусков
Допуск, абсолютный
тип. ± 0,1 К (3-проводная схема подключения Pt 100)
Номин. значение источников тока
1 мА (Pt 100, Ni 100, Rлин. 500 Ом; импульсный ток, ввод возможен на этапе развертки)
Дифференциальная нелинейность
тип. 1 ppm / ±0,0001 % (во всех областях)
Интегральная нелинейность
тип. 30 ppm / ±0,003 % (Pt 100)
Диапазон сопротивлений, линейн.
0 Ом ... 500 Ом
Испытательное напряжение: Питание 5 В локальной шины (Uшина) / аналоговые входы
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийные устройства) / аналоговые входы
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Аналоговые входы / функциональное заземление
500 В AC, 50 Гц, 1 мин
UKEX
UKEX
Все характеристики
