Описание

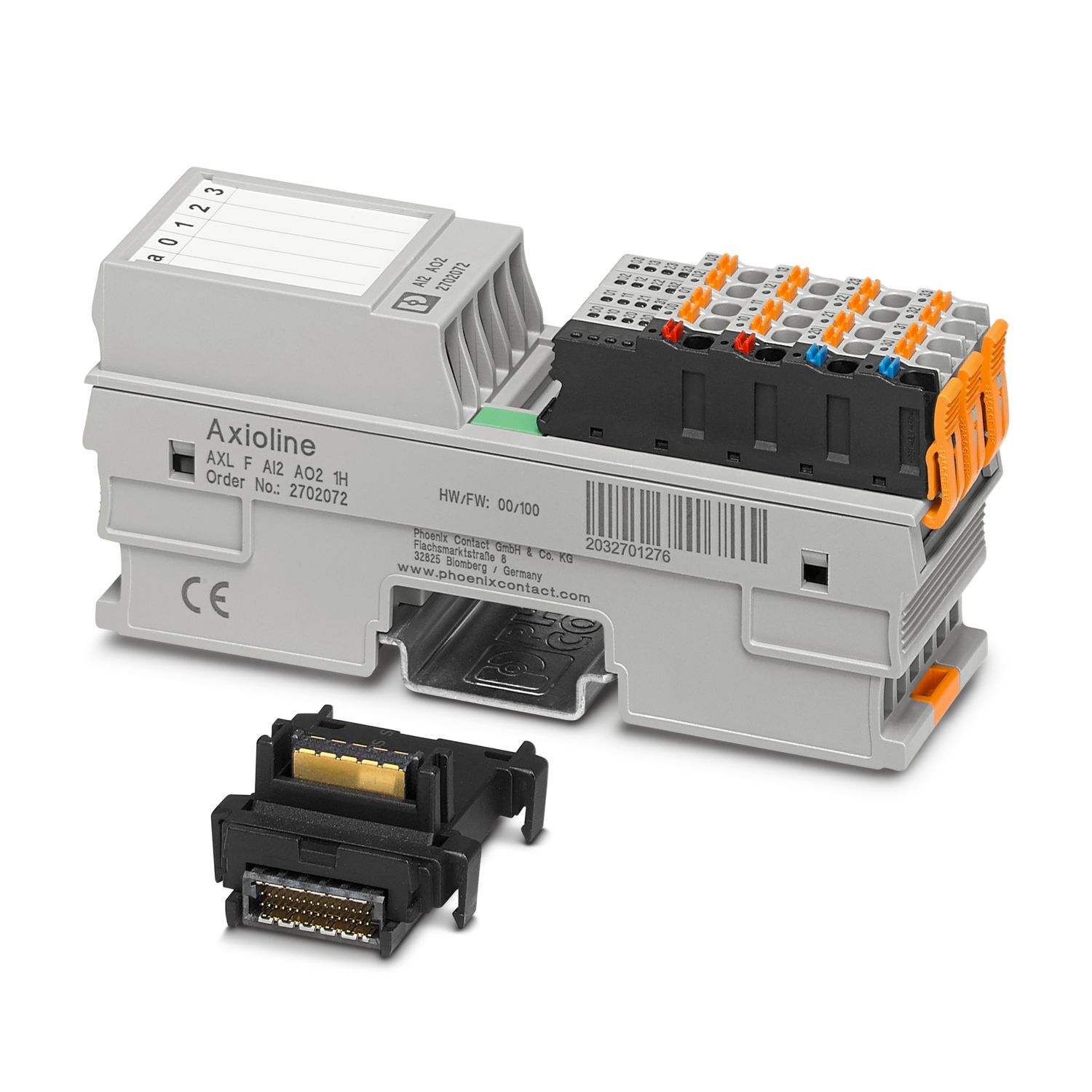

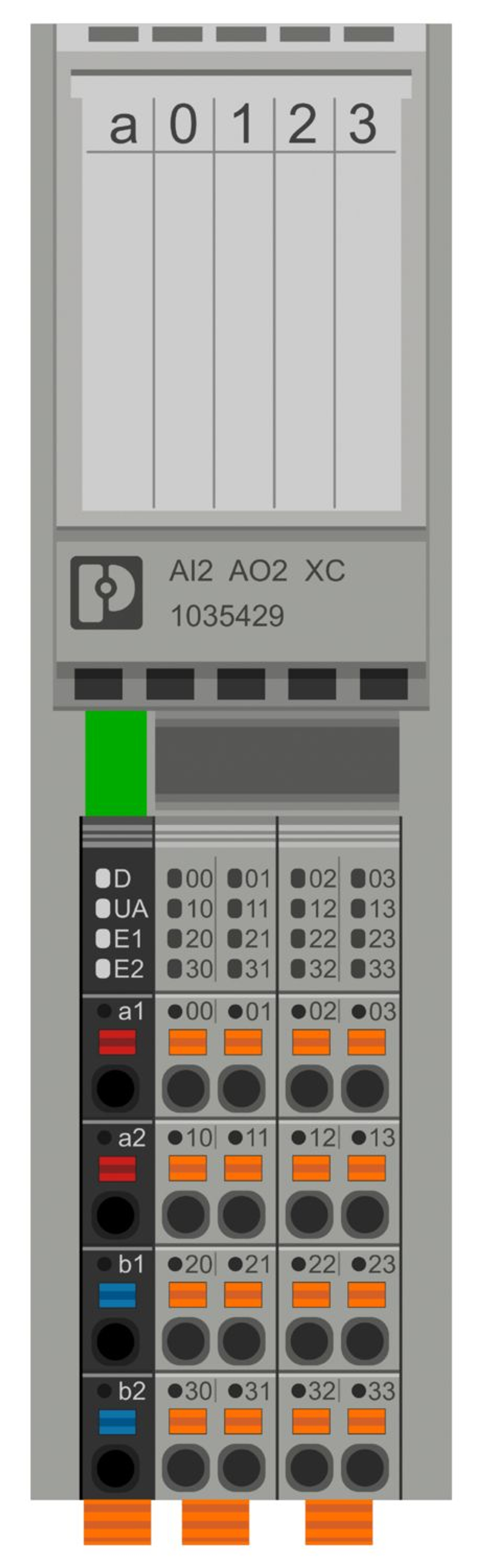

Axioline F, Модуль аналогового ввода/вывода, Аналоговые входы: 2, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, Аналоговые выходы: 2, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626541792

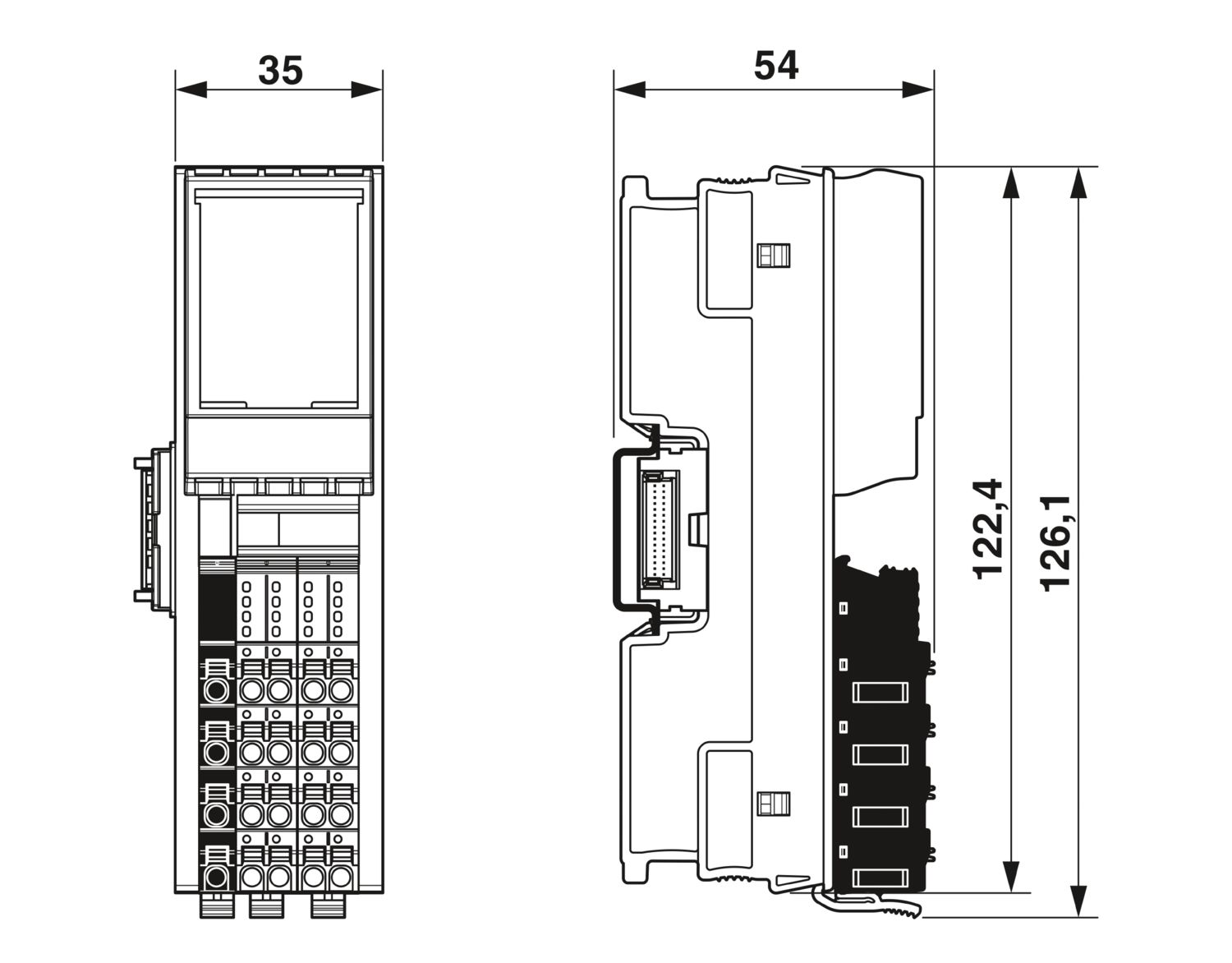

Габариты (ДxШxВ, см):
35x126.1x54
Номер артикула
1035429
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
197 g
Вес/шт. (без упаковки)
197 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:29:22.673
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-f-ai2-ao2-xc-1h-1035429
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
2,75 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (Стандартные приложения и системы с допуском UL)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389091
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита входов от токов при переходном процессе; Cтабилитроны,
Защита от короткого замыкания, защита от перегрузки; электронный
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI245
Температура
25 °C ±1 К
Товар поставляется стандартно
true
Продолжительность испытания
21 Дни
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Прочие характеристики
Исполнение для тяжелых условий эксплуатации
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
2 аналоговых дифференциальных канала ввода|2-проводная схема подключения датчиков|Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА|Диапазоны напряжения: 0 В ... 10 В, ±10 В, 0 В ... 5 В, ±5 В|2 аналоговых выхода|2-проводная схема подключения исполнительных элементов|Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА|Диапазоны напряжения: 0 В ... 10 В, ±10 В, 0 В ... 5 В, ±5 В|Обновление технологических данных < 150 мкс|Сохранение в памяти таблички спецификации устройства|Пригодно для особо тяжелых условий эксплуатации|Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)|Частично лакированные печатные платы
Совместимые товары_1
ссылка на артикул2700992, ссылка на артикул2700518, ссылка на артикул0820248, ссылка на артикул0829580, ссылка на артикул1053001, ссылка на артикул0808642, ссылка на артикул0801602
рекомендуется заказать также
ссылка на артикул0801706,ссылка на артикул0824323,ссылка на артикул0830589,ссылка на артикул1412559,ссылка на артикул1607863,ссылка на артикул1619870,ссылка на артикул1925346,ссылка на артикул2701226
Комплект поставки
с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC

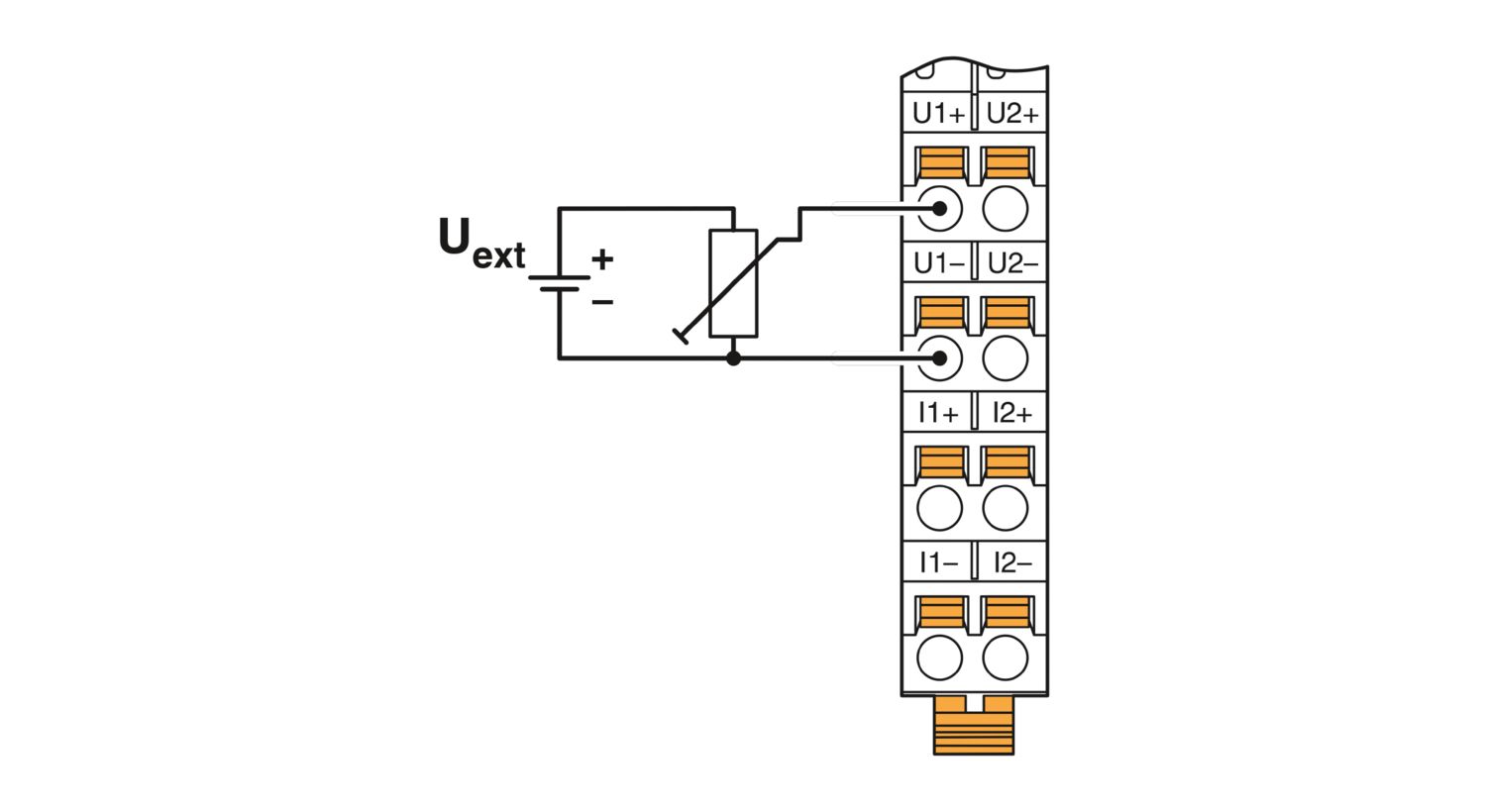

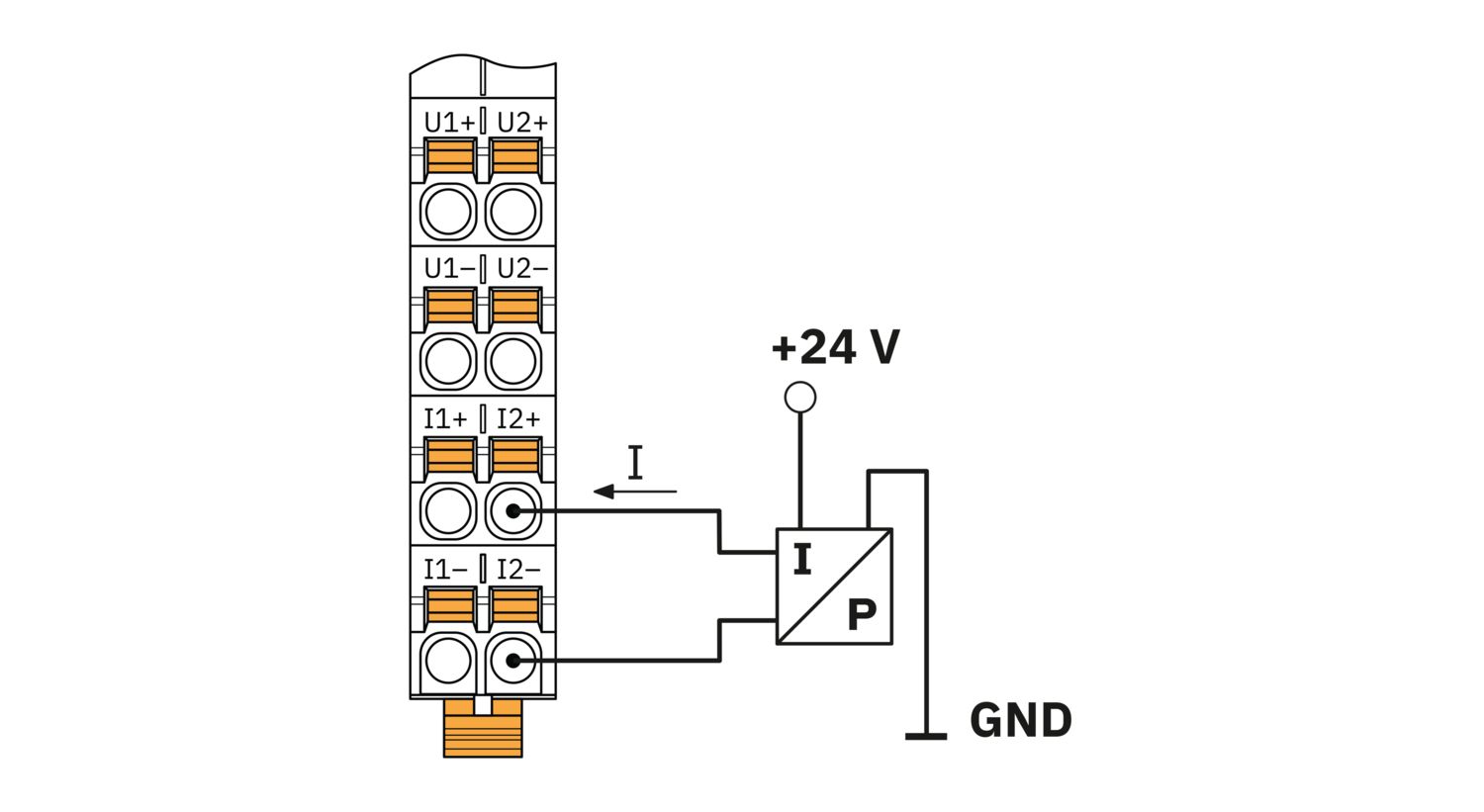

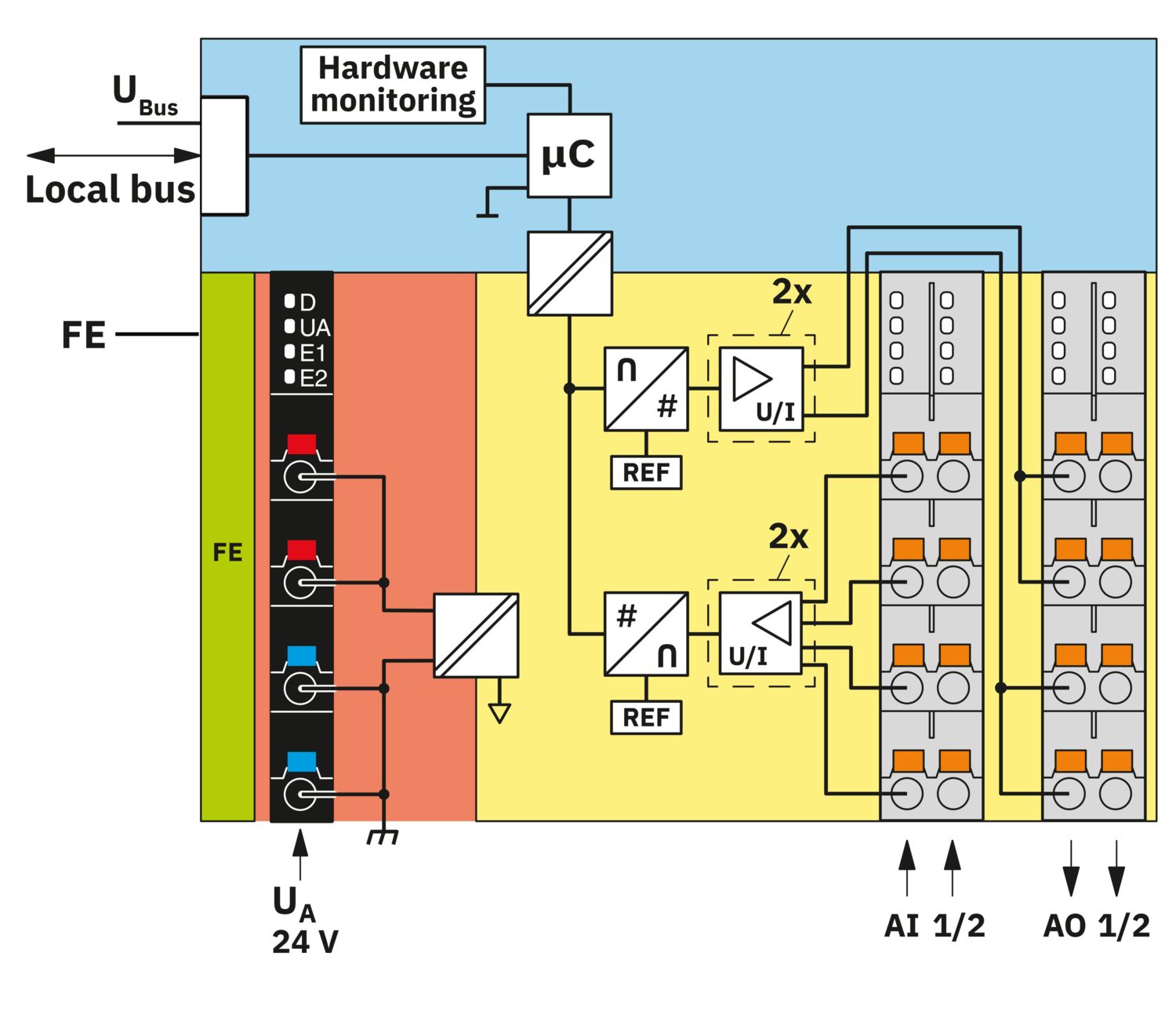

Описание входа
Дифференциальные входы, напряжение или ток выбираются отдельно
Наименование, выход
Аналоговые выходы

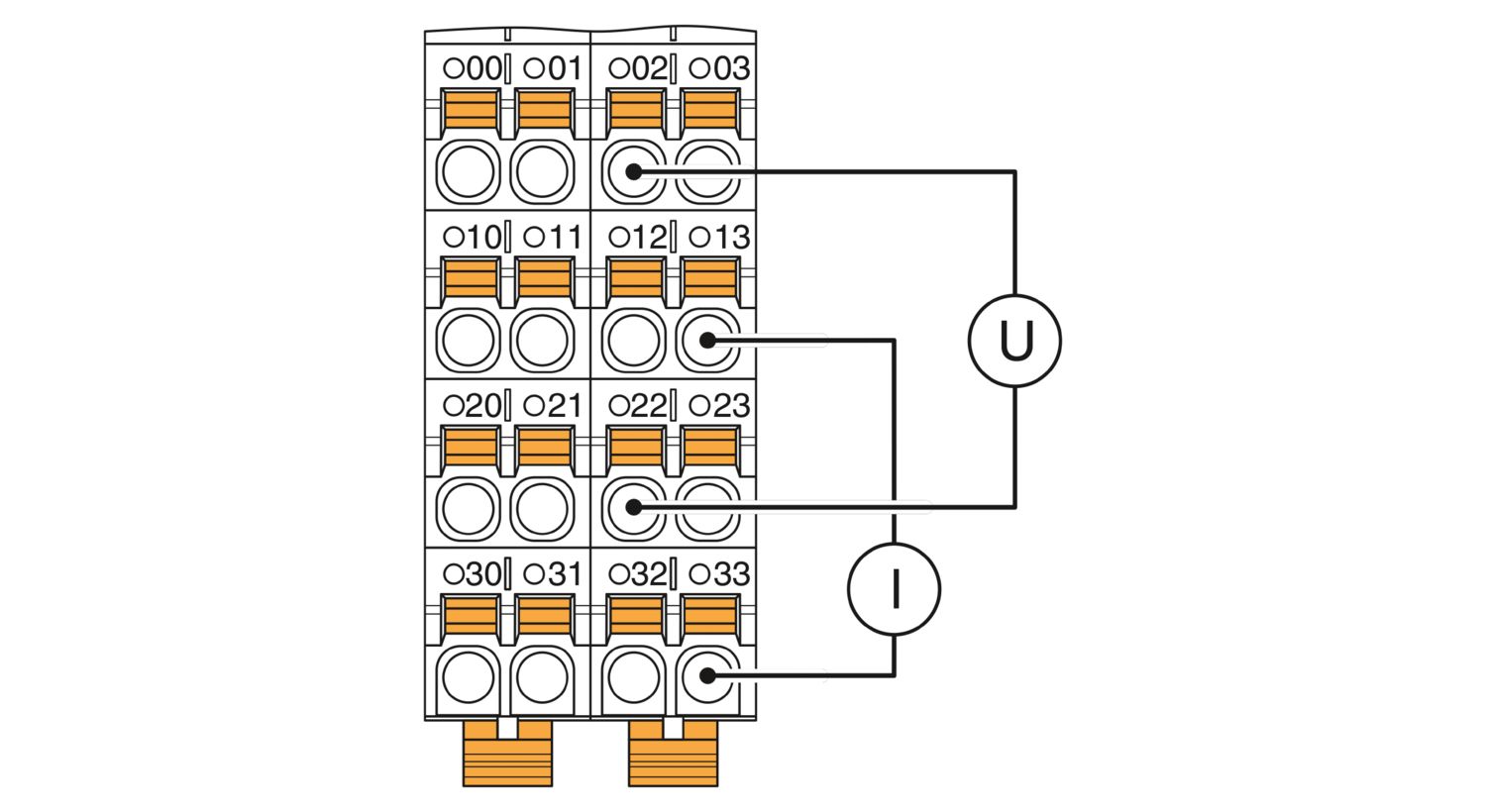

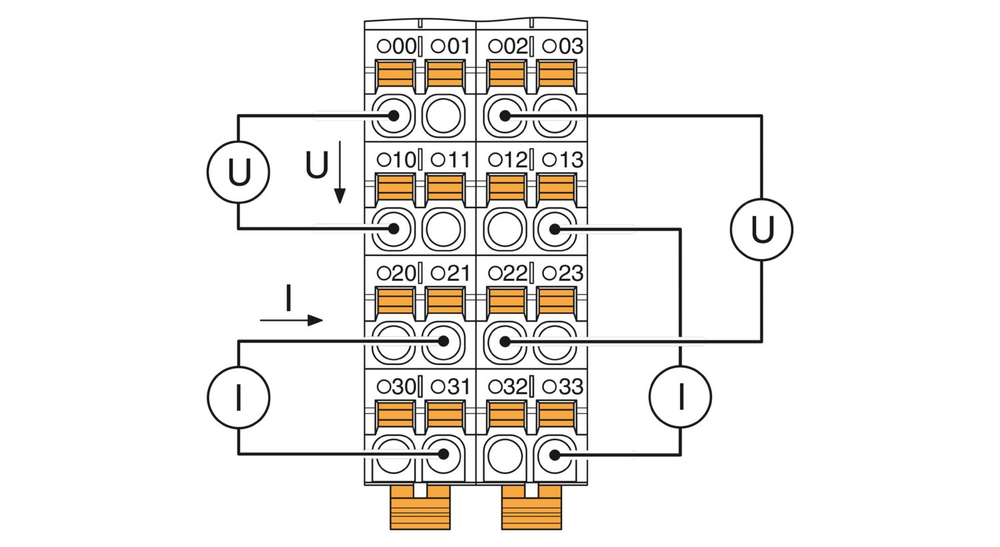

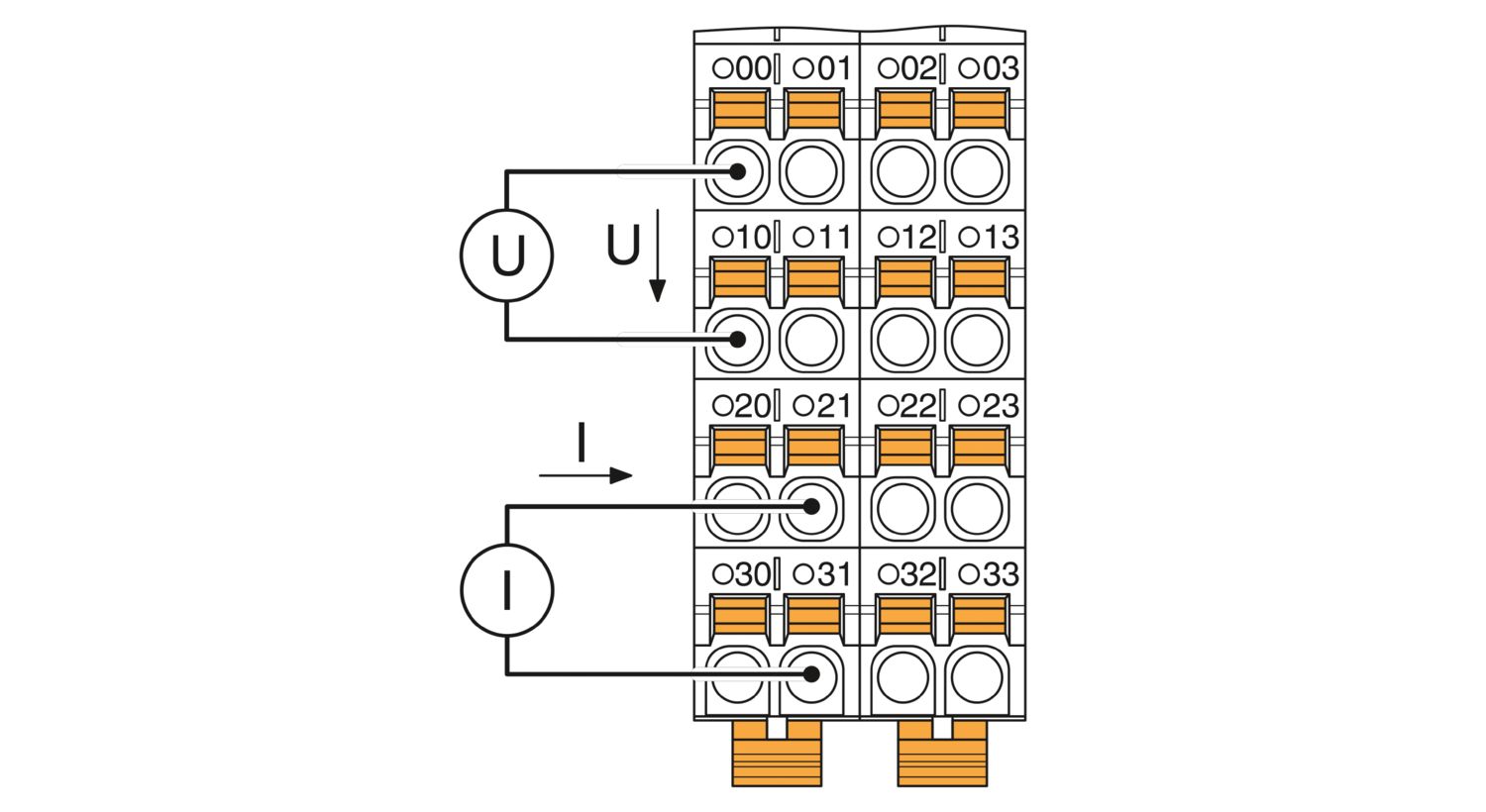

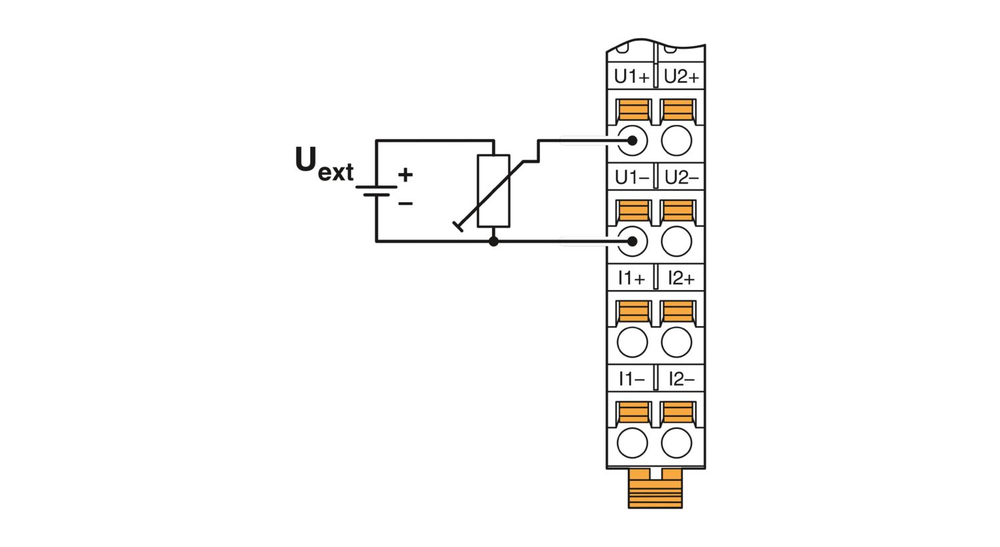

Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
макс. 150 мА,
макс. 80 мА (2 канала тока, выход 24 мА, нагрузка 500 Ом)
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Скорость передачи данных
100 Мбит/с
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Адресное пространство ввода
4 байт
Адресное пространство вывода
4 байт
Количество входов
2
Количество выходов
2
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 50 Гц, 1 мин
Axioline F штекер
Axioline F штекер
Потребность в параметрических данных
11 байт
Потребность в конфигурационных данных
7 байт
Наименование, вход
Аналоговые входы
Входной сигнал напряжения
0 В ... 5 В
Выходной сигнал, ток
0 мА ... 20 мА
Испытание (вредный газ)
Испытание (вредный газ)
Стандарт испытаний
ISA-71.04-2013 G3 Harsh группа A
Влажность воздуха (относительно)
75 % ±3 %
Объемная концентрация H2S (Сероводород)
50 ppb
Объемная концентрация NO2 (Диоксид азота)
1250 ppb
Объемная концентрация Cl2 (Хлор)
10 ppb
Объемная концентрация SO2 (Диоксид серы)
300 ppb
Аналоговый: Общие информация
Аналоговый: Общие информация
Время цифроаналогового преобразования
2 мкс
Указание по технологии подключения
экранированный, с парной скруткой
Входной сигнал тока
0 мА ... 20 мА
Входное сопротивление, вход тока
104 Ом (стандартный (типовой))
Входное сопротивление, вход напряжения
268 кΩ (стандартный (типовой))
Разрешение преобразователя A/D
16 бит
Форматы данных
IB IL, совместимость с S7, нормированная форма представления
Входной фильтр
30 Гц, 12 кГц и усреднение (настраиваемое)
Предельная частота (3 дБ)
30 Гц
Диапазон синфазного напряжения, сигнал - общий проводник
-50 В DC ... 50 В DC
Представление измеренного значения
16 бит (15 бит + знаковый разряд)
Аналоговый:
Аналоговый:
Разрешение преобразователя D/A
16 бит
Представление выходного значения
16 бит (15 бит + плюс знаковый разряд)
Обновление данных процесса
150 мкс
Нагрузка / выходная нагрузка, выход тока
≤ 500 Ом
Выходной сигнал, напряжение
0 В ... 5 В
Нагрузка / выходная нагрузка, выход напряжения
≥ 2 кΩ
Потенциалы: Питание аналоговых модулей (UA)
Потенциалы: Питание аналоговых модулей (UA)
Испытательное напряжение: Питание 5 В локальной шины (Uшина) / аналоговые входы и выходы
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийные устройства) / аналоговые входы и выходы
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Аналоговые входы и выходы / функциональное заземление
500 В AC, 50 Гц, 1 мин
Все характеристики
