Описание

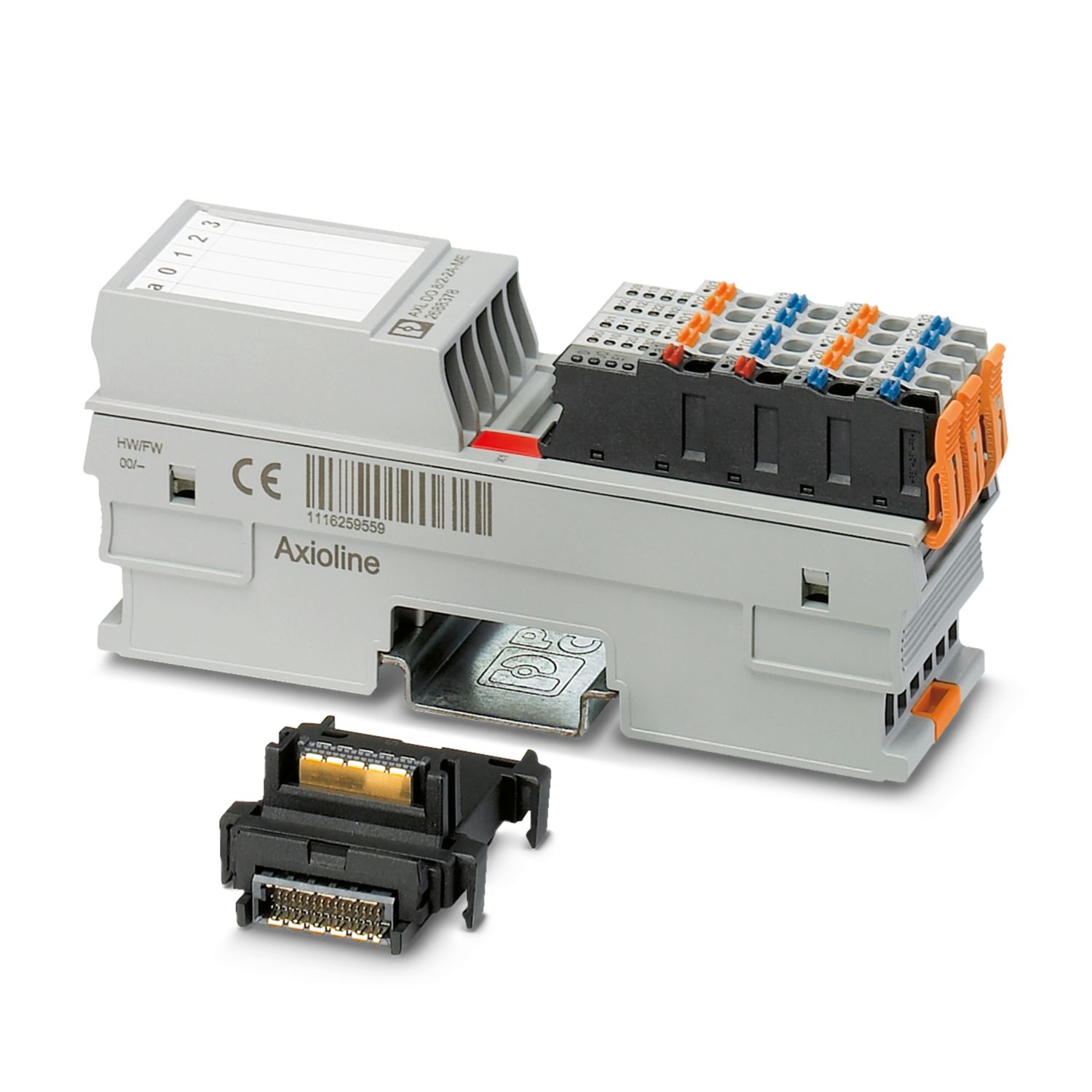

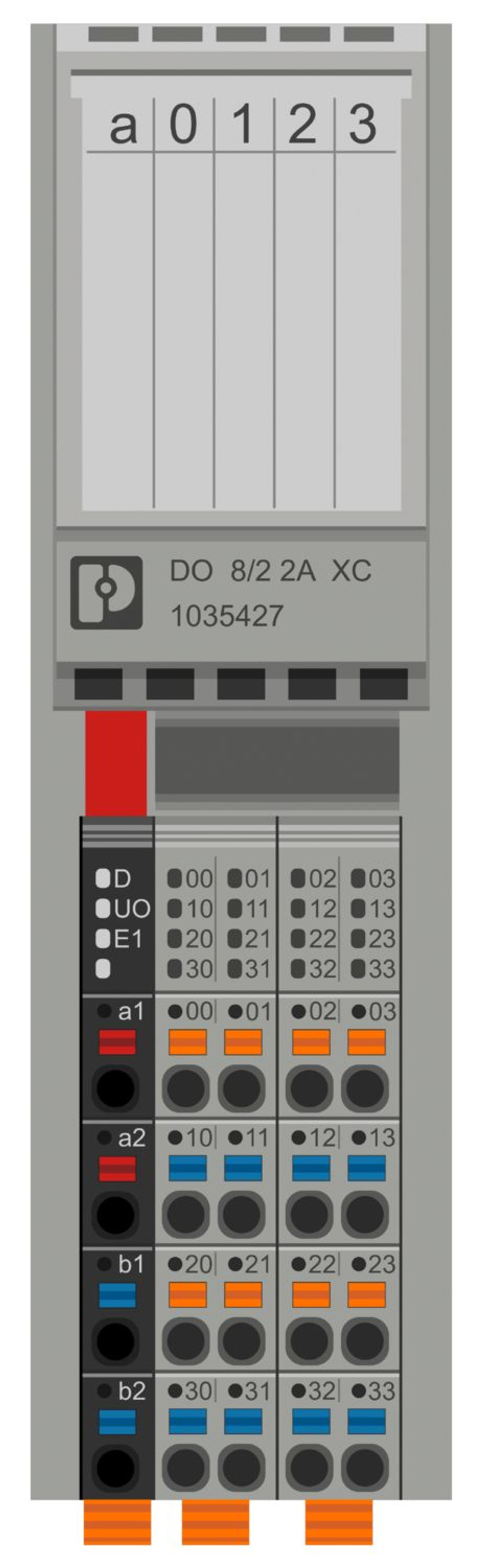

Axioline F, Модуль цифрового вывода, Цифровые выходы: 8, 24 В DC, 2 A, cпособ подключения: 2-проводная схема, Исполнение для тяжелых условий эксплуатации, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626541570

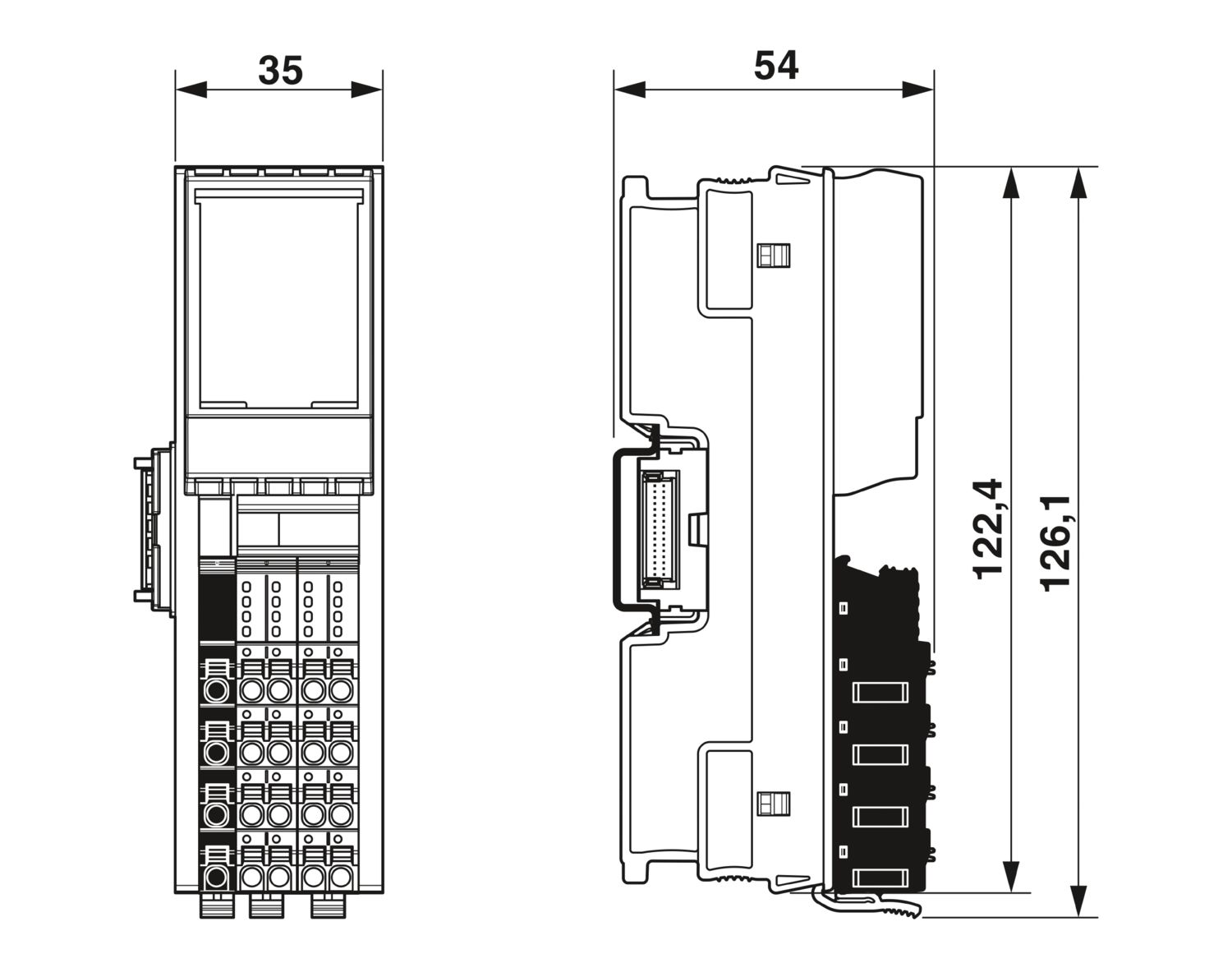

Габариты (ДxШxВ, см):
35x126.1x54
Номер артикула
1035427
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
184,8 g
Вес/шт. (без упаковки)
184,8 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:29:22.673
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-f-do8-2-2a-xc-1h-1035427
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
4,25 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,5 мм² ... 1,5 мм²
Сечение проводника AWG
20 ... 16
Сечение гибкого провода
0,5 мм² ... 1,5 мм²
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (Стандартные приложения и системы с допуском UL)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389091
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита от короткого замыкания, защита выходов от перегрузки; электронный
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Выходное напряжение
24 В
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI232
Температура
25 °C ±1 К
Товар поставляется стандартно
true
Продолжительность испытания
21 Дни
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Прочие характеристики
Исполнение для тяжелых условий эксплуатации
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
8 цифровых выхода|24 B DC, 2 A|2-проводная схема подключения исполнительных элементов|Минимальное время обновления менее 100 мкс|Сохранение в памяти таблички спецификации устройства|Пригодно для особо тяжелых условий эксплуатации|Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)|Частично лакированные печатные платы
Совместимые товары_1
ссылка на артикул2700992, ссылка на артикул0820248, ссылка на артикул0829580, ссылка на артикул0808642, ссылка на артикул0801602
Комплект поставки
с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC
Наименование, выход
Цифровые выходы
Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
макс. 150 мА (до HW 01),
макс. 16 A (внешний предохранитель; В случае если суммарный ток превосходит 8 A, подсоедините питание к питающему штекеру параллельно, используя обе точки подключения!)
Сечение провода AWG
20 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Скорость передачи данных
100 Мбит/с
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Адресное пространство ввода
0 байт
Адресное пространство вывода
1 байт
Количество выходов
8
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 50 Гц, 1 мин
Axioline F штекер
Axioline F штекер
Потребность в параметрических данных
3 байт
Потребность в конфигурационных данных
6 байт
Цифровой:
Цифровой:
Максимальный выходной ток на 1 модуль
макс. 16 A (внешний предохранитель; В случае если суммарный ток превосходит 8 A, подсоедините питание к питающему штекеру параллельно, используя обе точки подключения!)
Нагрузка, мин.
10 кΩ
Выходное напряжение в отключенном состоянии
макс. 1 В
Выходной ток в отключенном состоянии
макс. 300 мкA

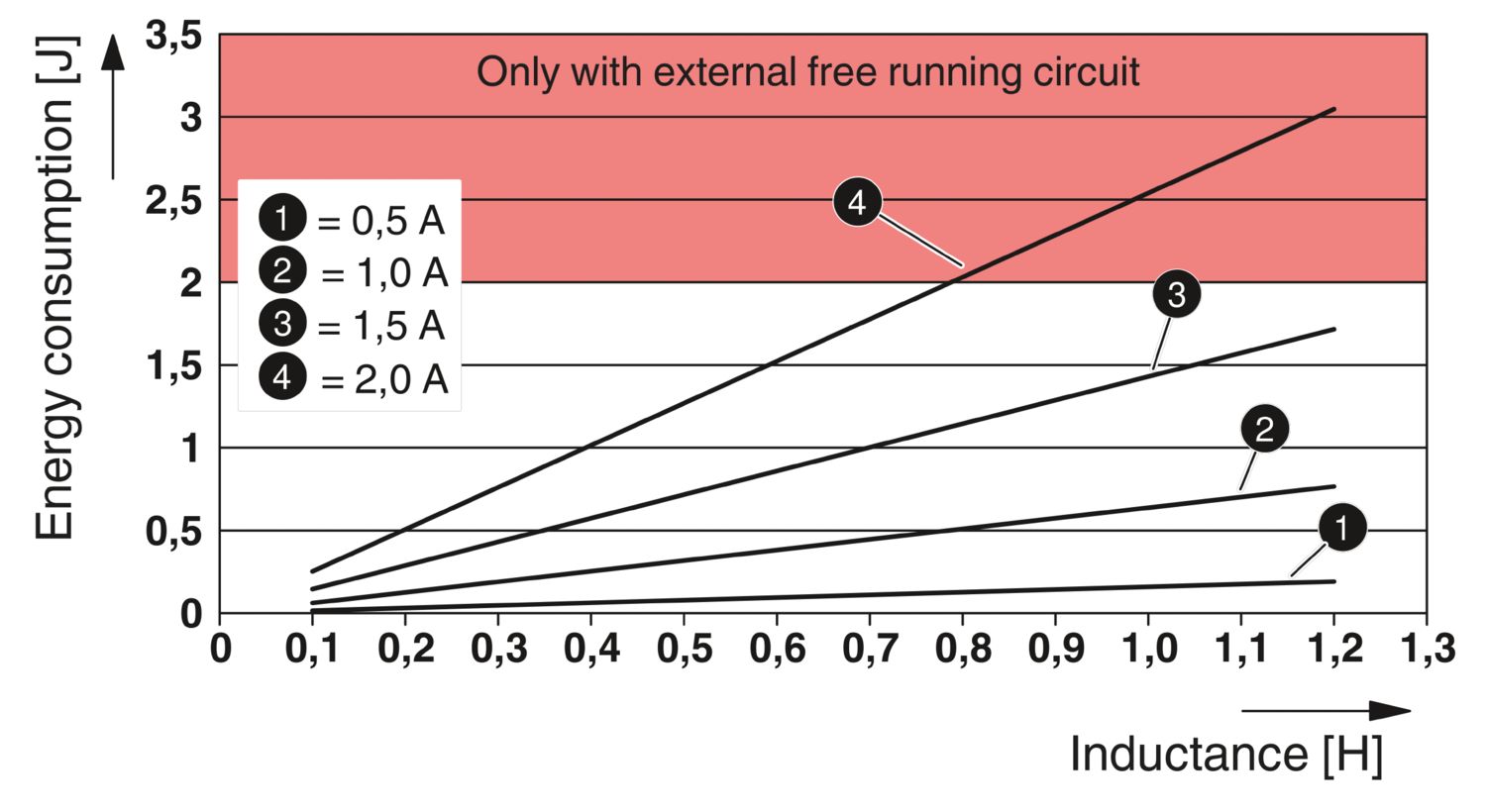

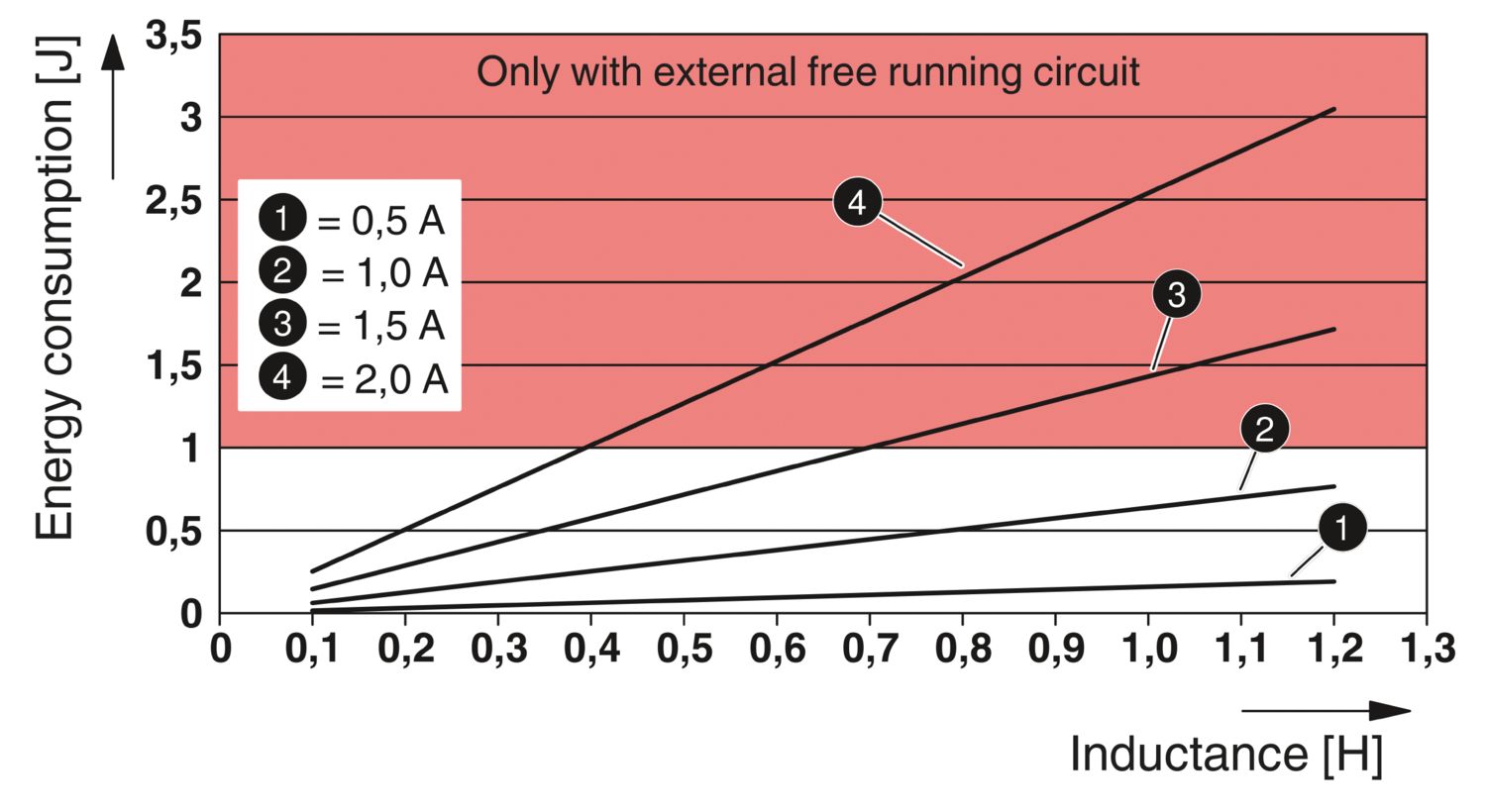

Номинальная индуктивная нагрузка
макс. 48 ВА (1,2 Гн, 12 Ω, при номинальном напряжении)
Номинальная нелинейная нагрузка
макс. 48 Вт (при номинальном напряжении)
Номинальная активная нагрузка
макс. 48 Вт (12 Ω, при номинальном напряжении)
Частота переключений
макс. 6000 в секунду (при омической номинальной нагрузке, до HW 01)
Стойкость обратного напряжения к коротким импульсам
условная прочность к обратному напряжению до 0,5 А на 1 с
Реакция на перегрузку
Выключение с автоматическим перезапуском
Реакция на индуктивную перегрузку
Может быть прервана передача сигнала на выходе
Задержка сигнала
макс. 150 мкс (при включении, до HW 01)
Отключение при перенапряжении
от 2,8 A
Выходной ток при обрыве массы в отключенном состоянии
1 мА
Потенциалы: Питание для цифровых выходных модулей (UO)
Потенциалы: Питание для цифровых выходных модулей (UO)
Испытание (вредный газ)
Испытание (вредный газ)
Стандарт испытаний
ISA-71.04-2013 G3 Harsh группа A
Влажность воздуха (относительно)
75 % ±3 %
Объемная концентрация H2S (Сероводород)
50 ppb
Объемная концентрация NO2 (Диоксид азота)
1250 ppb
Объемная концентрация Cl2 (Хлор)
10 ppb
Объемная концентрация SO2 (Диоксид серы)
300 ppb
