Описание

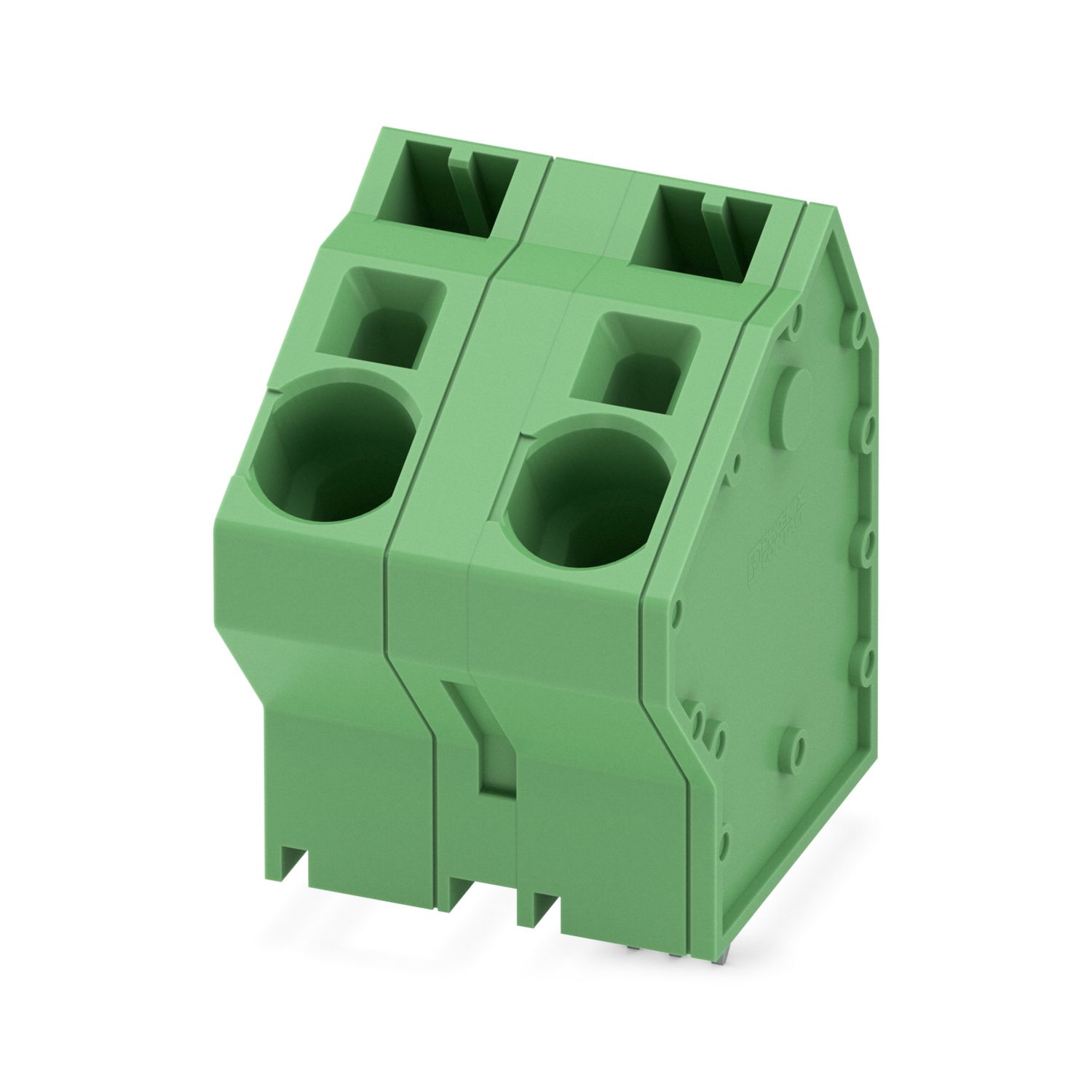

Клемма для монтажа на печатные платы, номинальный ток: 76 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 16 мм2, количество потенциалов: 2, количество рядов: 1, число контактов в ряду: 2, cемейство изделий: SPTA 16/, размер шага: 15 мм, тип подключения: Пружинный зажим Push-in, монтаж: Пайка волной, направление подключения проводник/печатная плата: 60 °, цвет: зеленый, Расположение контактов: Зигзагообр. разводка выводов W, Длина выводов [P]: 4,1 мм, количество паечных выводов на потенциал: 3, Форма упаковки: в картонной коробке
Характеристики
Штрих-код
4055626540153
Габариты (ДxШxВ, см):
0x38.2x0
Номер артикула
1034122
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
2
Номинальное напряжение UN
1000 В
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
21,902 g
Вес/шт. (без упаковки)
21 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:26:56.557
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmy-dla-pecatnoi-platy-spta-16-2-150-zb-1034122
Тип подключения
Пружинный зажим Push-in
Длина снятия изоляции
18 мм
Сечение жесткого провода
0,75 мм² ... 10 мм² (Подсоединение кабеля при открытой точке подключения)
Сечение проводника AWG
18 ... 4
Сечение гибкого провода
0,75 мм² ... 16 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,75 мм² ... 4 мм²
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Тип монтажа
Пайка волной
Номер таможенного тарифа
85369010
Страна происхождения
IN
Серия изделий
SPTA 16/
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Сумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры.
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
5 c
Полюсов
2
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60512-1-2:2003-01,
DIN EN 60512-3-1:2003-01,
DIN EN 60999-1 (VDE 0609-1):2000-12,
DIN EN 60947-7-4 (VDE 0611-7-4):2014-08,
DIN EN 60947-1 (VDE 0660-100):2015-09,
DIN EN 60695-2-10 (VDE 0471-2-10):2001-11,
МЭК 60947-7-4:2013-08
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось
Снижение эффективности от времени
Снижение эффективности от времени
Размер шага
15 мм
Сопротивление изоляции
Сопротивление изоляции
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
AAOBCC
Температура
850 °C
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
76 A
Количество потенциалов
2
Свойства
Свойства
Расчетное напряжение (III/3)
1000 В
Расчетное импульсное напряжение (III/3)
8 кВ
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,75 мм² ... 16 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,75 мм² ... 10 мм²
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
гальваническое лужение
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
зеленый (6021)
CTI согласно МЭК 60112
600
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,75 мм² / жесткий / 30 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
1000 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
8 мм
минимальное значение пути утечки (III/3)
12,5 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
accessory_for1
ссылка на артикул1986673, ссылка на артикул1986686, ссылка на артикул1986699
Преимущества
Зажим Push-in быстрого подключения без использования инструментов|Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта|Клеммный контакт открывается при помощи зафиксированной отвертки для удобного подключения проводов|Неограниченный допуск UL в отношении напряжения 600 В благодаря компактному расположению штыревых выводов в шахматном порядке|Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате
Совместимые товары_1
ссылка на артикул1204520, ссылка на артикул1212034, ссылка на артикул1986699, ссылка на артикул1986673, ссылка на артикул1986686, ссылка на артикул1986699, ссылка на артикул1986673, ссылка на артикул1986686, ссылка на артикул1986699
Расчетное напряжение (III/2)
1000 В
Расчетное импульсное напряжение (III/2)
8 кВ
Расчетное напряжение (II/2)
1000 В
Расчетное импульсное напряжение (II/2)
6 кВ
Линейка изделий
COMBICON Terminals XL
Проверка размеров
Проверка размеров
Сопротивлением изоляции между соседними полюсами
5 МОм
Воздушные зазоры и пути утечки |
Воздушные зазоры и пути утечки |
Расчетное напряжение изоляции (III/2)
1000 В
минимальное значение воздушного зазора - негомогенное поле (III/2)
8 мм
минимальное значение пути утечки (III/2)
8 мм
Расчетное напряжение изоляции (II/2)
1000 В
минимальное значение воздушного зазора - негомогенное поле (II/2)
5,5 мм
минимальное значение пути утечки (II/2)
5,5 мм
Расположение выводов
Зигзагообр. разводка выводов W
Количество паечных выводов на потенциал
3
Один проводник/точка подключения многопроволочная
0,75 мм² ... 16 мм²
Металлическая поверхность точки подключения (внешнее покрытие)
Олово (10 - 16 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)
Олово (10 - 16 мкм Sn)
Многократное подключение и разъединение
Многократное подключение и разъединение
