Описание

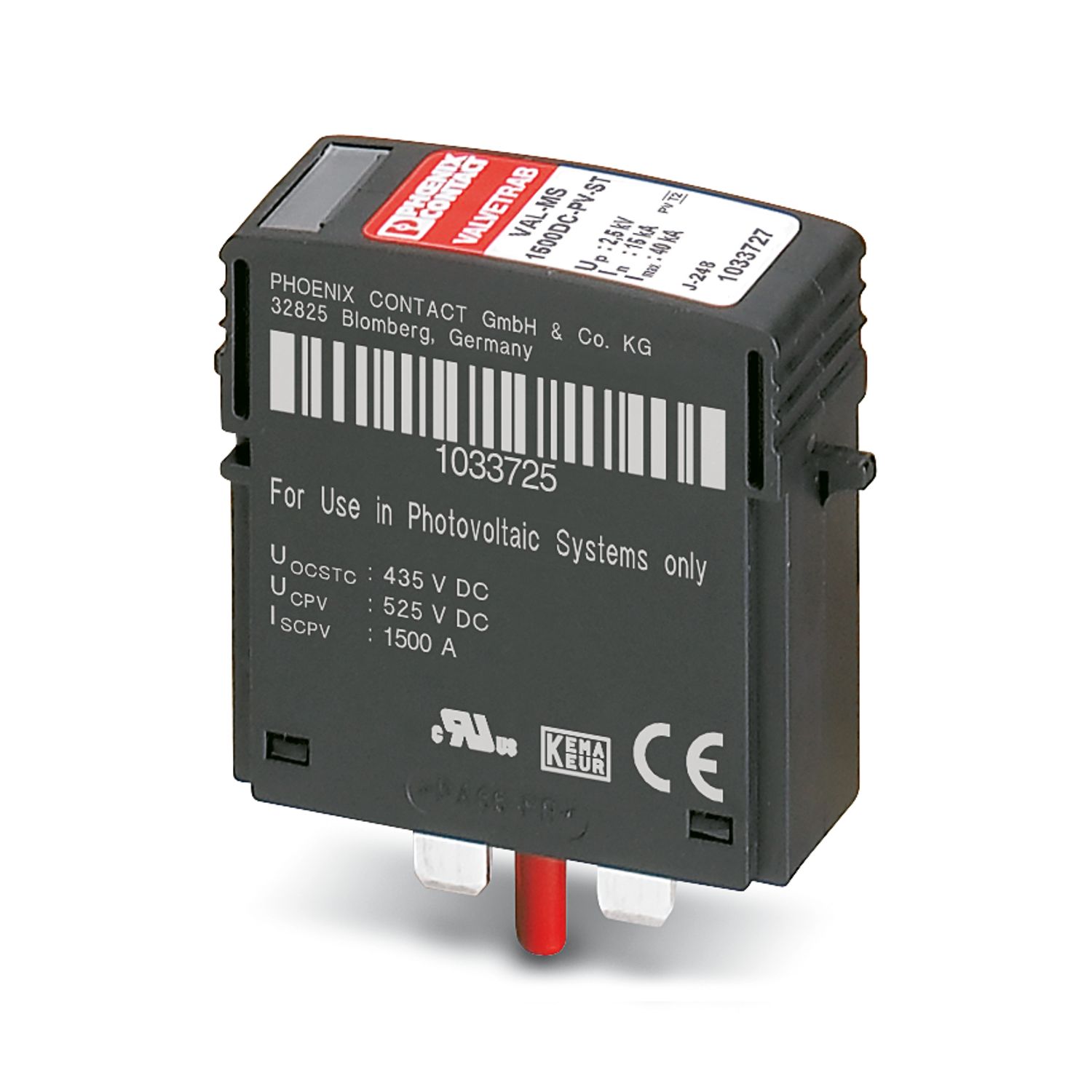

Запасной штекерный модуль (3 шт. в упаковке) для комбинированных разрядников ФГ серии VAL-MS 1500DC-PV-...
Характеристики
Штрих-код
4055626540504

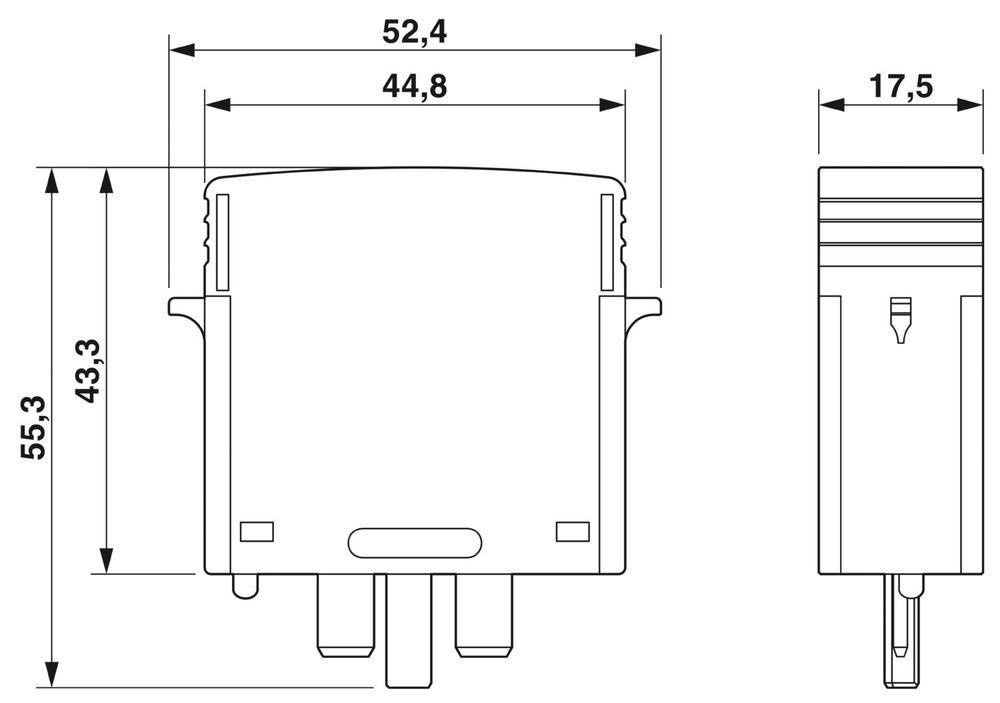

Габариты (ДxШxВ, см):
17.5x52.4x55.3
Номер артикула
1033727
статус на складе в Германии
В настоящее время нет на складе
Общая информация
Общая информация
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
3
Вес/шт. (с упаковкой)
84,5 g
Вес/шт. (без упаковки)
84,5 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:26:56.557
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/stekernyi-modul-dla-zasity-ot-perenaprazenii-tip-2-val-ms-1500dc-pv-st-1033727
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
вставной
Номинальное напряжение
1500 В DC
Высота
≤ 3000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA 6.6-FR
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
на основной элемент
Номер таможенного тарифа
85354000
Страна происхождения
DE
Серия изделий
VALVETRAB MS
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Указание
2019,
2018,
Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм.
Степень защиты
IP20
Место монтажа
Внутреннее помещение
Производитель
Phoenix Contact
Материал корпуса
PA 6.6-FR
Удары (при эксплуатации)
30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
5г (5-500 Гц / 2,5 ч / XYZ)
Стандарты/нормативные документы
EN 61643-31,
МЭК 61643-31
Ключ изделия
CL1324
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
Штекер
accessory_for1
ссылка на артикул1118969, ссылка на артикул1118975, ссылка на артикул1694140, ссылка на артикул1694142, ссылка на артикул1694145, ссылка на артикул1694147, ссылка на артикул1694149, ссылка на артикул1694151, ссылка на артикул1694153, ссылка на артикул1694157, ссылка на артикул1694138, ссылка на артикул1099548, ссылка на артикул1099549
Преимущества
Повышенная безопасность благодаря соблюдению стандарта EN 50539-11|Надежный контакт благодаря встроенной задвижке|Простая замена благодаря вставным разрядникам|Оптимальная защита преобразователя тока благодаря низкому уровню срабатывания защиты|Целенаправленная замена неисправных штекеров благодаря оптической индикации состояния|Защита от неправильного подсоединения благодаря кодировке на штекере и базовом элементе
Совместимые товары_1
ссылка на артикул0825059, ссылка на артикул2749589, ссылка на артикул2749576, ссылка на артикул2809128, ссылка на артикул1051993, ссылка на артикул1118969, ссылка на артикул1118975, ссылка на артикул1694140, ссылка на артикул1694142, ссылка на артикул1694145, ссылка на артикул1694147, ссылка на артикул1694149, ссылка на артикул1694151, ссылка на артикул1694153, ссылка на артикул1694157, ссылка на артикул1694138, ссылка на артикул1099548, ссылка на артикул1099549, ссылка на артикул1118969, ссылка на артикул1118975, ссылка на артикул1694140, ссылка на артикул1694142, ссылка на артикул1694145, ссылка на артикул1694147, ссылка на артикул1694149, ссылка на артикул1694151, ссылка на артикул1694153, ссылка на артикул1694157, ссылка на артикул1694138, ссылка на артикул1099548, ссылка на артикул1099549
рекомендуется заказать также
ссылка на артикул1068842,ссылка на артикул1109673,ссылка на артикул1291897,ссылка на артикул1416344,ссылка на артикул1619646,ссылка на артикул2882718,ссылка на артикул2909844,ссылка на артикул2980717
Класс испытания согл. МЭК
PV II
Тип EN
T2
Система энергоснабжения IEC
DC
Место встраивания расцепителя
Внутреннее
Доступность
Доступное
Поведение SPD в случае отказа
OCFM (Устойчивость к сбою разъединения)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
cветовой
Величина CTI материала
600
Группа материала
I
Потребляемая мощность в режиме ожидания ПК
≤ 250 mVA
Номинальный импульсный ток утечки In (8/20) мкс
15 кA,
20 кA (4x (5x In | 120 с) | 30 мин))
Максимальный импульсный ток утечки Imax (8/20) мкс
40 кA,
30 кA
Уровень защиты Up
≤ 2,5 кВ
Остаточное напряжение Ures
≤ 1,9 кВ (при 3 кА)
Время срабатывания tA
≤ 25 нс
Схема защиты со стороны постоянного напряжения (DC)
Схема защиты со стороны постоянного напряжения (DC)
Макс. напряжение при длительной нагрузке UCPV
750 В DC
Стойкость к короткому замыканию ISCPV
2000 A
Напряжение без нагрузки UOCSTC
≤ 625 В DC
Макс. разрядный ток Imax (8/20) мкс
30 кA
Длительный ток ICPV
350 мкA
Спецификации UL
Спецификации UL
Максимальное напряжение длительной нагрузки MCOV
1500 В DC
Стойкость к короткому замыканию (SCCR)
50 кA
Ограничитель номинального напряжения VPR
4 кВ
Номинальный разрядный ток In
10 кA

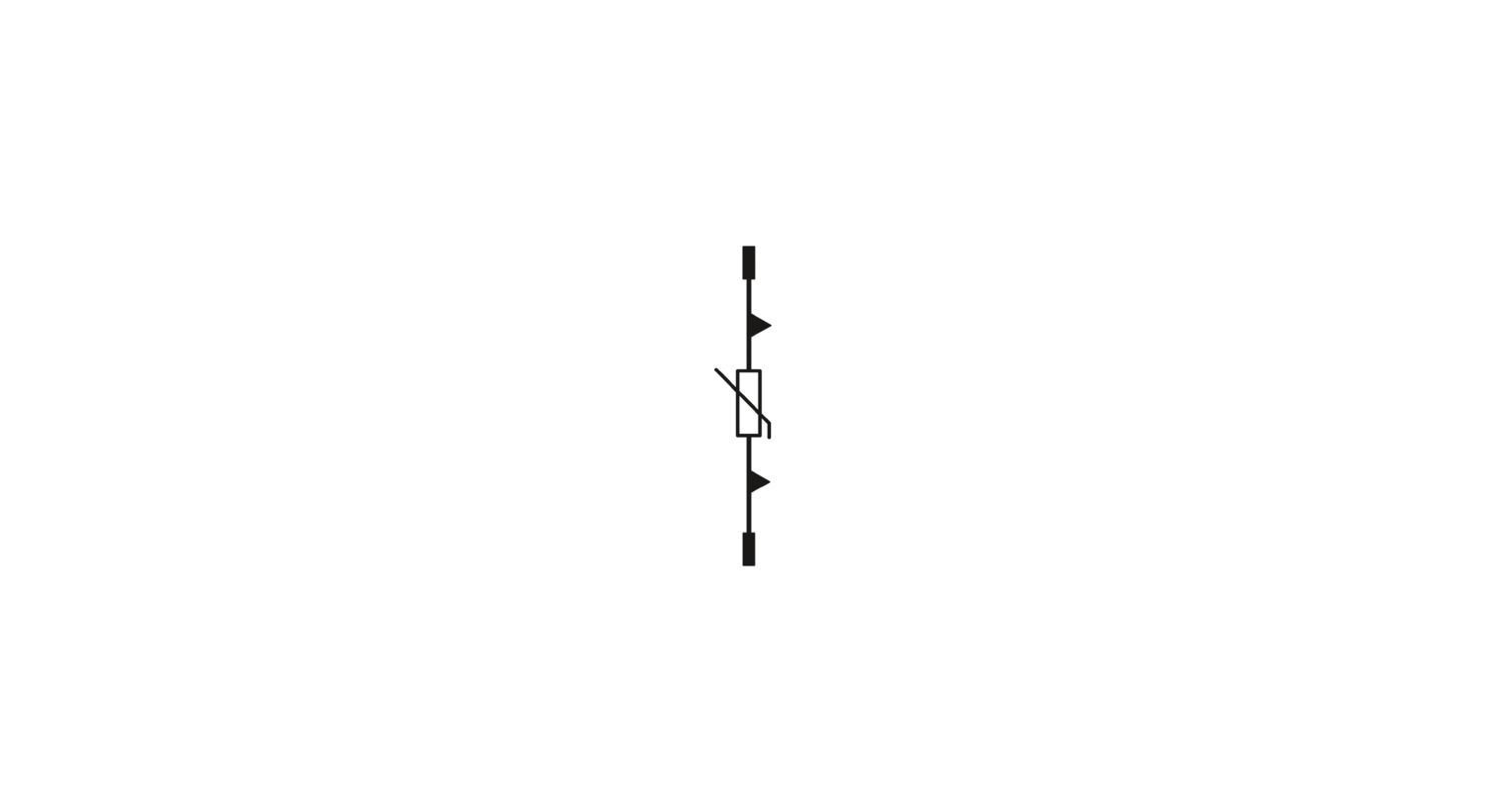

Защитная цепь
(DC+) - (DC-)
Система распределения энергии
DC PV
Тип SPD
1CA
Направление действие
(L+)-PE & (L-)-PE & (L+)-(L-)
Расстояние до активных и заземленных компонентов
8 мм
Дополнительные технические данные
Дополнительные технические данные
Все характеристики
