Описание

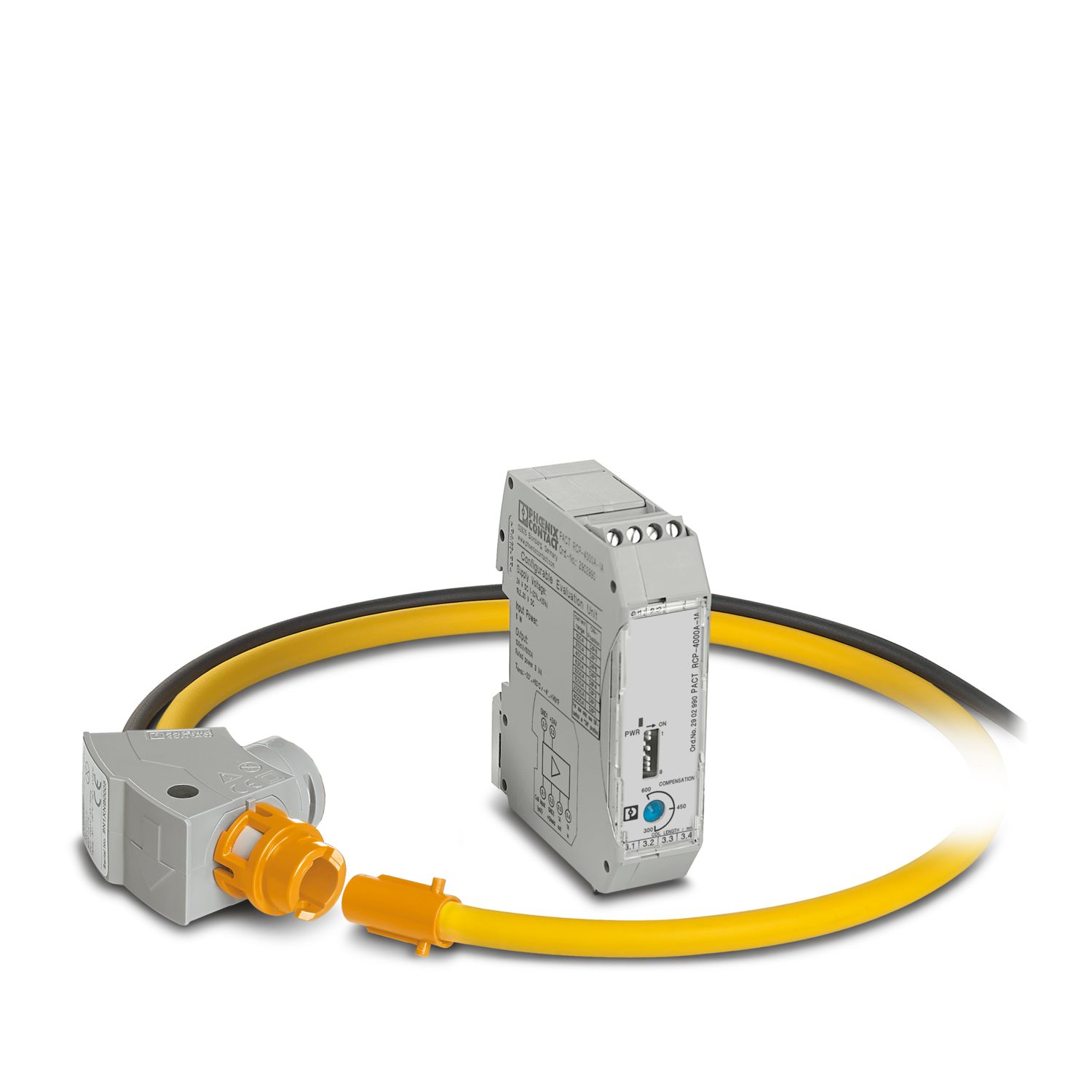

Комплект состоит из одного измерительного преобразователя 1 A и одной катушки Роговского с сигнальным проводом. Длина катушки Роговского: 450 мм, диаметр: 140 мм. Длина сигнального провода: 10 м. Катушка Роговского измеряет переменный ток в токовых шинах и силовых кабелях.
Характеристики
Штрих-код
4055626539218
Габариты (ДxШxВ, см):
22.5x85x70.4
Номер артикула
1033483
статус на складе в Германии
В настоящее время нет на складе
Общая информация
Общая информация
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
598,5 g
Вес/шт. (без упаковки)
440,3 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:26:56.557
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/transformator-toka-pact-rcp-4000a-1a-d140-10m-1033483
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III (1000 В, к нейтрали)
Степень загрязнения
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 Нм ... 0,6 Нм
Длина снятия изоляции
7 мм
Сечение жесткого провода
0,2 мм² ... 2,5 мм²
Сечение проводника AWG
24 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Высота
2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C (Измерительная катушка)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85437090
Страна происхождения
DE
Серия изделий
Rogowski coil and 1 A measuring transducer
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Указание
Измерительная катушка,
Измер. преобразователь
Маркировка
UL 508 Listed,
UL 61010 Recognized
Частота
Частота
Расчетное напряжение изоляции
1000 В AC (rms CAT III)
Изоляция
двойная изоляция
Стандарты / нормативные документы
МЭК 61010-2-030
Защитная схема
Защита от перенапр.; Ограничительный диод 33 В
Индикация рабочего напряжения
LED зел.
CE
CE
Сертификат
Соответствие требованиям ЕС,
в соответствии с CMIM
Электромагнитная совместимость
Соответствует Директиве по ЭМС
UL, США / Канада
UL, США / Канада
Номинальное напряжение питания
24 В DC -20 % ... +25 %
Потребляемый ток
190 мА (при 19,2 В)
Наименование
Измерительная катушка,
Измерительный преобразователь
Испытательное напряжение
10,45 кВ DC (60 с),
1,5 кВ AC (Питание / вход и выход: 50 Гц, 1 мин)
Производитель
Phoenix Contact
Материал корпуса
PC
Стандарты/нормативные документы
EN 61000-6-4
Помехоустойчивость
EN 61000-6-3
Излучение помех
Излучение помех
Диапазон частот
45 Гц ... 65 Гц
Ключ изделия
CMMA12
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Совместимые товары_1
ссылка на артикул2902990, ссылка на артикул1033482
рекомендуется заказать также
ссылка на артикул2288998,ссылка на артикул2910326,ссылка на артикул2910327,ссылка на артикул3003952,ссылка на артикул3007327,ссылка на артикул3026256,ссылка на артикул3032143,ссылка на артикул3273144
Потребляемая мощность
4 Вт
Потребляемый ток, макс.
190 мА
Сигнал
Сигнал
Конструкция кабеля, сигнальная линия
2x 0,22 мм (Сигнал (луженый))
гальваническая развязка
Усиленная изоляция согласно МЭК 61010-1
Ошибка передачи, макс.
≤ 0,5 % (конечного значения диапазона)
Измерительная катушка
Измерительная катушка
Класс точности
0,2 (IEC 61869-10: A1)
Вид преобразователя
Катушка Роговского и измерительный преобразователь 1 A
Диапазон измерения частоты
40 Гц ... 20000 Гц
Трансформатор тока
Трансформатор тока
Выходной сигнал (при 50 Гц)
100 мВ (без нагрузки, при 1000 А)
Выходное напряжение (на холостом ходу)
VOUT = M * dI/dt
Выходное напряжение (синусоидальное, на холостом ходу)
100 мВ (VOUT = 2 * π * M * f * I (M = 0,318 мкГн; пример: при 50 Гц; I = 1000 A))
Материал катушки
Elastollan
Степень защиты измерительной катушки
IP54 (не проверено согласно UL)
Температура окружающей среды (при эксплуатации) (Измерительная катушка)
-30 °C ... 80 °C (Измерительная катушка)
CMIM
CMIM
Типичные ошибки измерений
1 %
Температурные коэффициенты
0,005 %/K (+10 °C ... +70 °C, оба компонента имеют одинаковую температуру окружающей среды)
Измерительный преобразователь
Измерительный преобразователь
Нелинейность
0,5 % (конечного значения диапазона)
Макс. регистрируемые высшие гармоники
2 кГц
Допускает официальную поверку
нет
Питание: Измерительный преобразователь
Питание: Измерительный преобразователь
Диапазон номинального напряжения питания
19,2 В DC ... 30 В DC
Входной сигнал (при 50 Гц)
100 мВ (1000 A)
Форма кривой
синусоидальный
Входное полное сопротивление
27 кΩ (Минимальный диапазон измерений)
Конфигурируемый / программируемый
настраивается DIP-переключателем
Расчетная мощность
1,25 ВА
Номинальный первичный ток Ipn
0 A AC ... 100 A AC
Угол сдвига фаз
1 °
Выходной сигнал, ток
0 A AC ... 1 A AC
Нагрузка
0 Ом ... 1,25 Ом
Макс. расстояние для медных проводников при PN max
16 м (0,75 мм² (AWG 20))
Сторона измерительного преобразователя
Сторона измерительного преобразователя
Степень защиты измерительного преобразователя
IP20
Температура окружающей среды (при эксплуатации) (Измерительный преобразователь)
-20 °C ... 70 °C (Измер. преобразователь)
