Описание

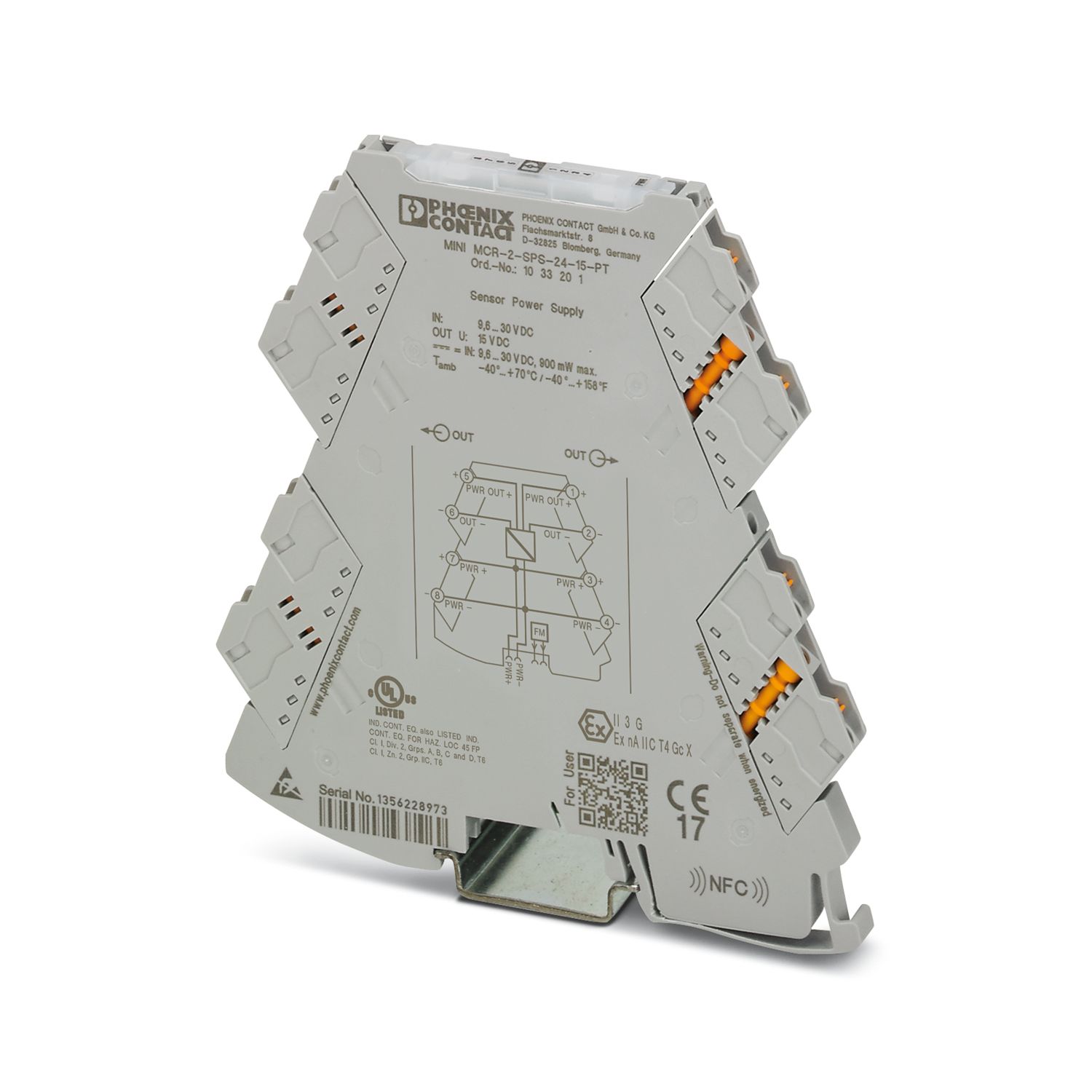

Источник стабилизированного питания с вставными зажимами для получения высокоточного стабилизированного напряжения 15 В и питания датчиков, не имеющих собственных источников питания. Зажимы push-in.
Характеристики
Штрих-код
4055626537696
Габариты (ДxШxВ, см):
6.2x109.9x119.2
Номер артикула
1033201
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
106,4 g
Вес/шт. (без упаковки)
85 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:24:39.417
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocnik-stabilizirovannogo-naprazenia-mini-mcr-2-sps-24-15-pt-1033201
Категория перенапряжения
II
Степень загрязнения
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,2 мм² ... 2,5 мм² (с кабельным наконечником)
Сечение проводника AWG
24 ... 12 (гибкий)
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85437090
Страна происхождения
DE
Серия изделий
MINI Analog Pro
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 2
Указание
В случае электромагнитных помех возможны незначительные отклонения.
Маркировка
Взрывозащита II 3 G Ex ec IIC T4 Gc,
Ex ec IIC T4 Gc,
UL 508 Listed
Расчетное напряжение изоляции
300 Вэфф
Изоляция
усиленная изоляция
Стандарты / нормативные документы
GB/T 3836.1,
МЭК/EN 61010-1
CE
CE
Сертификат
Соответствие требованиям ЕС,
BVS 20 ATEX E 014X,
IECEx BVS 20.0010X,
DNV GL TAA000021E Rev. 1
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Данные судостроения
Данные судостроения
Temperature
B
Humidity
B
Вибрации
A
EMC
A
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Указания по монтажу
Для подключения напряжения питания может использоваться шинный соединитель для установки на монтажную рейку, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Монтажное положение
на выбор
UL, США / Канада
UL, США / Канада
Питание
Питание
Ток короткого замыкания
35 мА
Индикатор состояния
зеленый светодиод (напряжение питания)
Степень защиты
IP20 (не проверено согласно UL)
Диапазон напряжения питания
9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Испытательное напряжение
3 кВ AC (50 Hz, 60 s)
ATEX
ATEX
IECEx
IECEx
CCC / China-Ex
CCC / China-Ex
GB Standard
GB Standard
Производитель
Phoenix Contact
Материал корпуса
PBT
Стандарты/нормативные документы
EN 61000-6-4
Помехоустойчивость
EN 61000-6-2
Излучение помех
Излучение помех
Ключ изделия
DK112Z
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
accessory_for1
ссылка на артикул2902056, ссылка на артикул2902058, ссылка на артикул2902059, ссылка на артикул2902057
Совместимые товары_1
ссылка на артикул2902058, ссылка на артикул2902059, ссылка на артикул2902057
Совместимые товары_0
ссылка на артикул2695439, ссылка на артикул2869728, ссылка на артикул1430594, ссылка на артикул2906227, ссылка на артикул2906228, ссылка на артикул0801505, ссылка на артикул0801589, ссылка на артикул0805221, ссылка на артикул0819301, ссылка на артикул0822615, ссылка на артикул0824550, ссылка на артикул0824551, ссылка на артикул0828095, ссылка на артикул0828099, ссылка на артикул0828790, ссылка на артикул0828873, ссылка на артикул0828874, ссылка на артикул0830076, ссылка на артикул0830077, ссылка на артикул0830078, ссылка на артикул0830340, ссылка на артикул0830348, ссылка на артикул2940252, ссылка на артикул2942124, ссылка на артикул2902066, ссылка на артикул2902067, ссылка на артикул2904614, ссылка на артикул2904504, ссылка на артикул2904508, ссылка на артикул1205053, ссылка на артикул2902056, ссылка на артикул2902058, ссылка на артикул2902059, ссылка на артикул2902057, ссылка на артикул2902056
рекомендуется заказать также
ссылка на артикул0821030,ссылка на артикул1239858,ссылка на артикул1405738,ссылка на артикул1437203,ссылка на артикул1567238,ссылка на артикул1567681,ссылка на артикул2926085
Потребляемая мощность
900 мВт (9,6 B DC)
Гальваническая развязка
Гальваническая развязка
Потребляемый ток, типовой
38,2 мА (24 B)
Выходной ток
≤ 30 мА
гальваническая развязка
Развязка 2 цепей
Гальваническая развязка между входом и выходом
да
Температурный коэффициент, максимальный
0,01 %/K
Ошибка передачи, макс.
≤ 0,4 % (от предела)
Гальваническая развязка Вход / выход / питание МЭК/EN 61010-1
Гальваническая развязка Вход / выход / питание МЭК/EN 61010-1
Сигнал: Напряжение
Сигнал: Напряжение
Входной сигнал напряжения
9,6 В DC ... 30 В DC
Напряжение питания передатчика
15 В
Выходной сигнал напряжения, максимальный
15 В DC
Выходное напряжение при обрыве линии
15 В
Пульсации
20 мB(ДА) (600 Ω)
Установка Ex (EPL)
Gc
