Описание

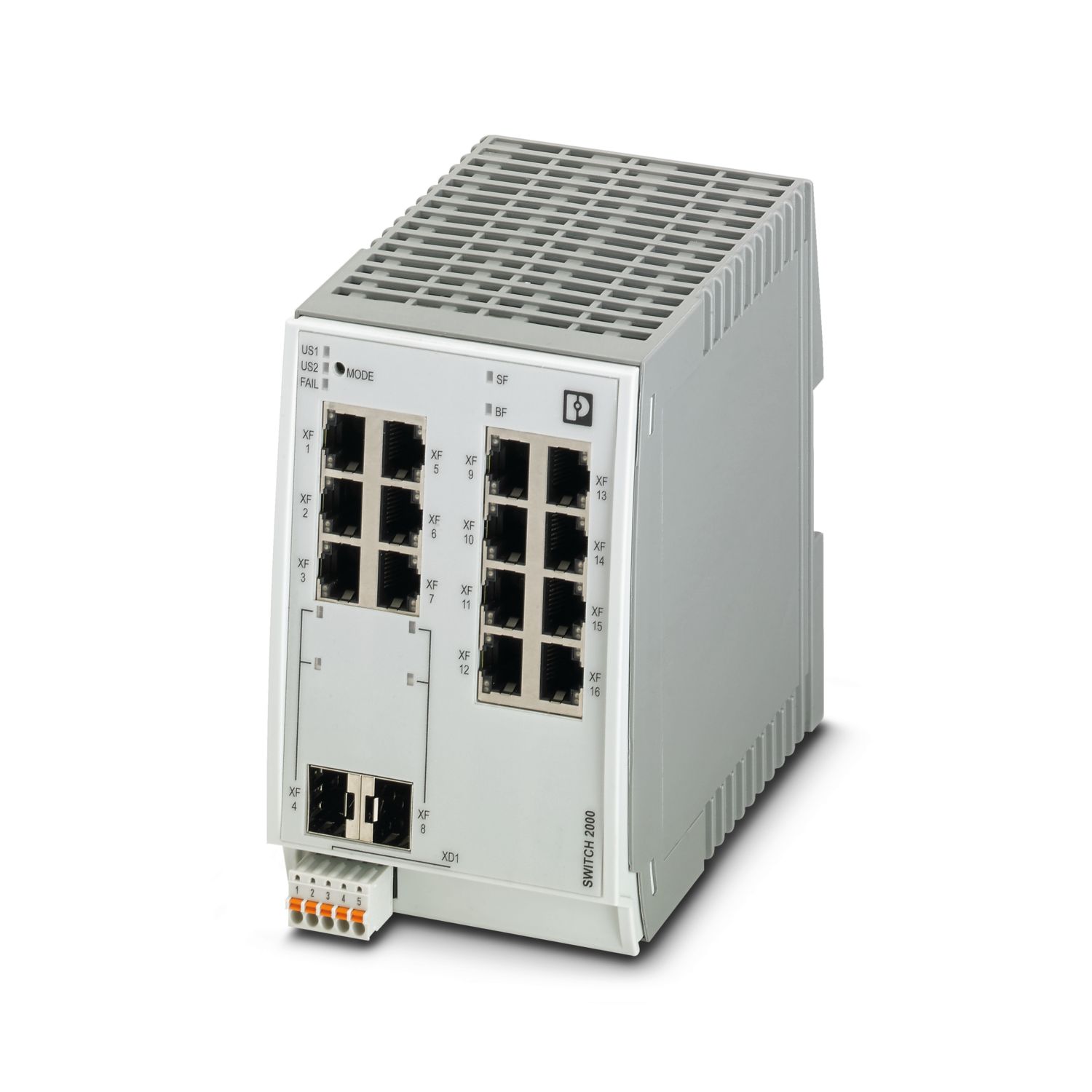

Managed Switch 2000 серия, 14 порты RJ45 10/100/1000 Мбит/с, 2 SFP-порты 100/1000 Мбит/с, cтепень защиты: IP20, Температура окружающей среды (при экспл.): -40 °C ... 70 °C, Диапазон напряжения питания: 12 В DC ... 57 В DC, PROFINET Conformance Class B, Расширенный диапазон температуры, Преднастройка режима PROFINET, светодиодные индикаторы состояния PROFINET, Процесс разработки сертифицирован в соответствии с МЭК 62443-4-1, Изделие сертифицировано по МЭК 62443-4-2
Характеристики
Штрих-код
4055626535289
Габариты (ДxШxВ, см):
85x130x119
Номер артикула
1031683
Общая информация
Поддержка по телефону и на местах (за дополнительную плату)
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
658 g
Вес/шт. (без упаковки)
470 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:22:31.3
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/promyslennyi-kommutator-fl-switch-2314-2sfp-pn-1031683
Изоляционные характеристики
Изоляционные характеристики
Степень загрязнения
2
Макс. мощность потерь при номинальных условиях
15,6 Вт (US = Min, Tamb = Max, DOI = Max)
Тип подключения
Пружинный зажим Push-in,
SFP,
RJ45
Длина снятия изоляции
9 мм
Сечение жесткого провода
0,25 мм² ... 1,5 мм²
Сечение гибкого провода
0,25 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
10 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85176200
Страна происхождения
DE
Серия изделий
Managed Switch 2000
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Указание
UL 60079-0 Ed. 6 / UL 60079-7 Ed. 5, CSA 22.2 No. 60079-0 Ed. 3 / CSA C22.2 No. 60079-7 Ed. 2
Маркировка
cULus,
Взрывозащита II 3 G Ex ec IIC T4 Gc,
Ex ec IIC T4 Gc,
Класс I, раздел 2, группы A, B, C и D, T4,
2Ex e IIC T4 Gc X,
При монтаже использовать походящий допущенный корпус со степенью защиты не ниже IP66.,
ISA S71.04.2013 G3 Harsh Group A
Сертификат
DEMKO 16 ATEX 1709X,
IECEx ULD 16.0018 X,
E366272,
RU C-DE.HB49.B.00118/21,
2022122310115629,
PxCIMA22UKEX2702910X
Разрешение на применение в судостроении
Протестировано в соответствии с МЭК 60945 и IACS E10
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
B
Humidity
B
Вибрации
A
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
UL, США / Канада
UL, США / Канада
Питание
Питание
Индикатор состояния
СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed), СИД статус PROFINET (BF, SF)
Потребляемый ток
325 мА
Степень защиты
IP20,
III (VDE 0106)
Диапазон напряжения питания
12 В DC ... 57 В DC
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Остаточная пульсация
3,6 В(ОП) (В пределах допуст. области напряжений)
Материал корпуса
Поликарбонат РС армированный стекловолокном
Удары (при эксплуатации)
30г (EN 60068-2-27)
Вибрация (при эксплуатации)
соотв. МЭК 60068-2-6: 5г, 150 Гц
Стандарты/нормативные документы
EN 61000-6-4
Помехоустойчивость
EN 61000-6-2
Излучение помех
Излучение помех
Ключ изделия
DNN121
Функция
Функция
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
В форме книги
Количество каналов
2 (SFP-порты),
14 (порты RJ45)
Прочие характеристики
Расширенный диапазон температуры
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества

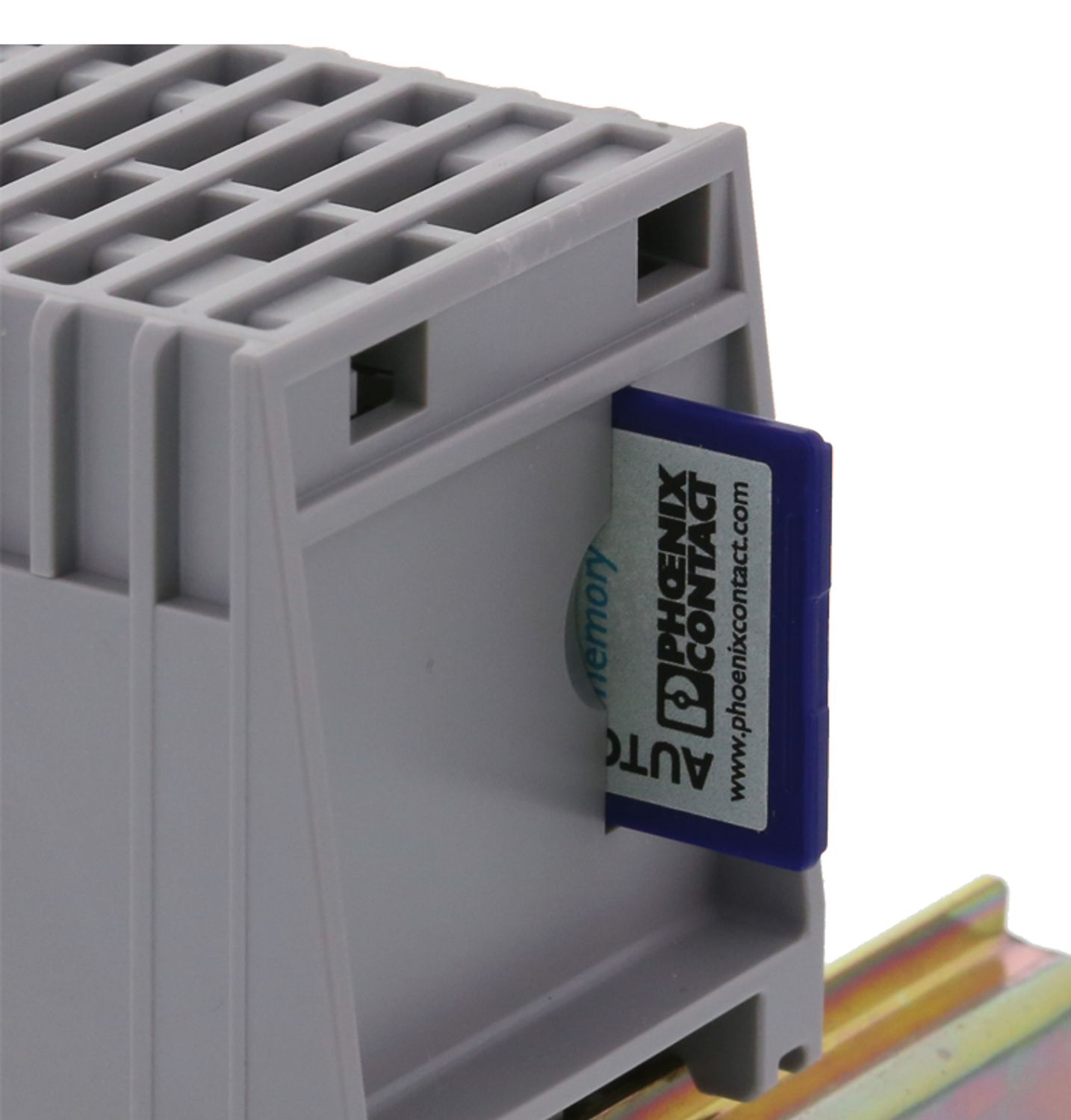

Температура окружающей среды -40 °C ... 75 °C|MRP (клиент и менеджер)|VLAN|Клиент DHCP, сервер DHCP (на базе пула и порта), опция DHCP 82|RSTP|Управление через сеть Интернет, SNMP|Модуль памяти настроек конфигурации|Простые ввод в эксплуатацию и конфигурирование с ПО FL NETWORK MANAGER|Преднастройка режима PROFINET
Совместимые товары_1
ссылка на артикул2988162, ссылка на артикул2702889, ссылка на артикул2891053, ссылка на артикул2832991, ссылка на артикул0800886, ссылка на артикул1015782, ссылка на артикул2891081, ссылка на артикул2891082, ссылка на артикул2891754, ссылка на артикул2702397, ссылка на артикул1025401, ссылка на артикул2891767, ссылка на артикул1113081, ссылка на артикул2989420, ссылка на артикул2832263, ссылка на артикул2832276, ссылка на артикул2832289, ссылка на артикул1411854, ссылка на артикул1408360, ссылка на артикул1408365, ссылка на артикул1408968, ссылка на артикул1408969, ссылка на артикул1408970, ссылка на артикул1656725
рекомендуется заказать также
ссылка на артикул1009220,ссылка на артикул1009222,ссылка на артикул1031673,ссылка на артикул1044030,ссылка на артикул1415528,ссылка на артикул1457209,ссылка на артикул1693953,ссылка на артикул2891754
Указание по типу подключения
Autonegotiation и Autocrossing,
В качестве соединительного кабеля использовать только медные провода с допустимым диапазоном температуры (-40 °C ... 75 °C)
Среда передачи
Медь,
Зависит от SFP-модуля
Базовый набор функций
Коммутатор с промежуточным хранением, в соответствии со стандартом IEEE 802.3
Дальность передачи
до 80 км (в зависимости от типа используемого волокна / SFP-модуля),
100 м (На каждый сегмент)
MTTF
379,84 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %)
Функции безопасности
Функции безопасности
Потребляемый ток, макс.
2 A (US = Min, Tamb = Max, DOI = Max)
Локальная диагностика
US1/2 Напряжение питания US1, US2 LED зел.
Давление воздуха (эксплуатации)
80 кПа ... 110 кПа до 2000 м над уровнем моря (без ухудшения характеристик)
Функциональность
Функциональность
Наименование, выход
Выход аварийного сигнала
Количество интерфейсов
2
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
79 кПа ... 108 кПа до 2000 м над уровнем моря (без ухудшения характеристик)
Потребляемый ток, типовой
460 мА (при US = 24 В DC и окружающей температуре 25 °C)
Управление
Управление через Web-интерфейс (HTTP/HTTPS)
Отображение состояний и диагностики
СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed), СИД статус PROFINET (BF, SF)
Скорость передачи данных
100/1000 Мбит/с (дуплексный режим),
10/100/1000 Мбит/с
Сигнальные светодиодные индикаторы
Прием данных, состояние связи
Функции коммутатора
Функции коммутатора
Управляющее напряжение сигнального контакта
тип. 24 В DC
Другие функции
Jumbo-кадры (макс. 9600 байт)
Электропитание (DC)
24 В DC (резервный)
Подключение питание
с помощью COMBICON; макс. сечение жил кабеля 1,5 мм²
Соответствие директиве по ЭМС
EN 61000-6-2 EN 61000-4-2 (ЭСР) Критерий B
Ethernet (RJ45)
Ethernet (RJ45)
Ethernet (SFP)
Ethernet (SFP)
Функция диагностики
RMON History
Функции фильтра
Quality of Service (8 классов приоритета)
Настройка параметров по IP
DHCP-клиент
Таблица MAC-адресов
8k
Резервирование
MRP (Media Redundancy Protocol)
Синхронизация времени
SNTP (Simple Network Time Protocol)
Цифровой:
Цифровой:
Задержка сигнала
≥ 1,9 мкс (Режим Store-and-Forward, 10/100/1000 Мбит/с, в зависимости от размера кадра)
Класс соответствия PROFINET
Conformance Class B
Функция устройства PROFINET
Устройство PROFINET
Защита портов
MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass
Испытательный участок
Питание 24 В / функциональное заземление 500 В DC 1 мин
Материалы, не ухудшающие свойств при попадании на них лаков и красок
Да
UL Ex, США / Канада
UL Ex, США / Канада
EAC Ex
EAC Ex
Для EAC Ex действительно следующее:
Для EAC Ex действительно следующее:
Все характеристики
