Описание

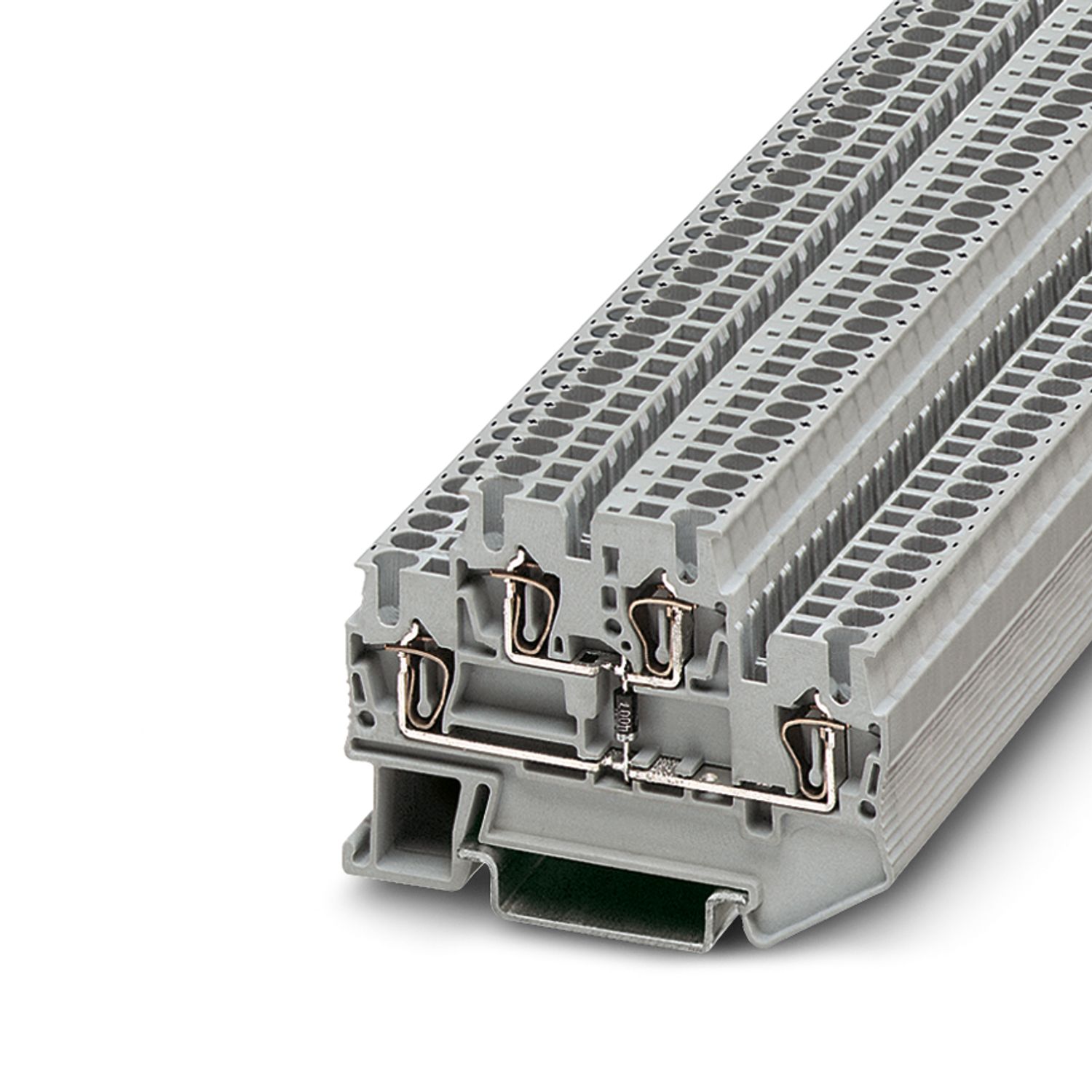

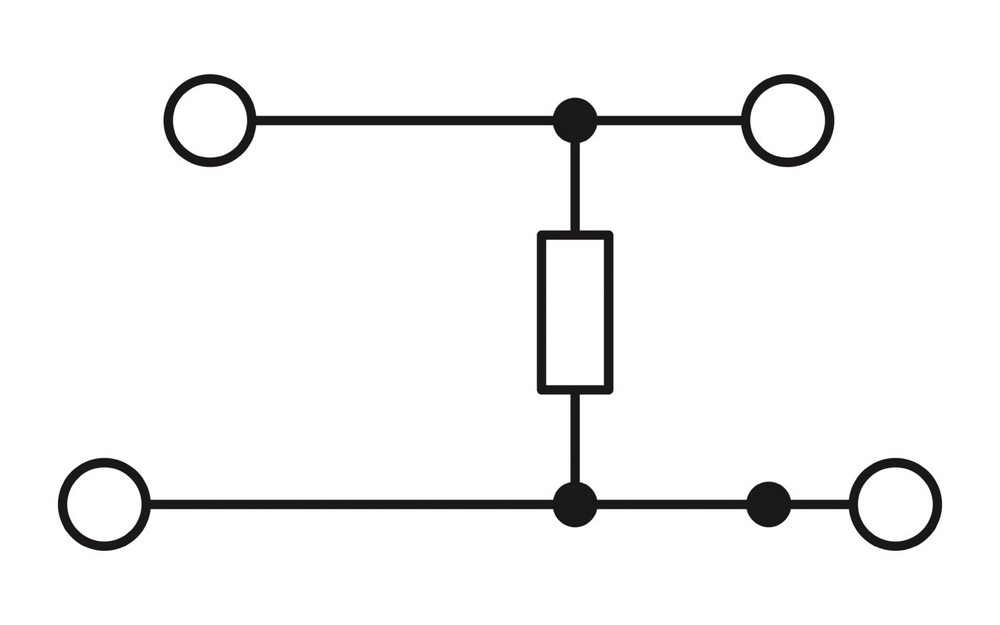

Клеммный блок, с сопротивлением 10 кОм для мониторинга обрыва провода, 1. и 2-ий ярус, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм2, cечение: 0,08 мм2 - 4 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626534084
Габариты (ДxШxВ, см):
5.2x67.5x55
Номер артикула
1030753
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
2,5 мм²
Количество рядов
2
Количество точек подключения
4
Общая информация
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
10,95 g
Вес/шт. (без упаковки)
10,95 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:22:31.3
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmnyi-blok-sttb-25-r10k-o-u-1030753
Потенциалы
2
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
4 кВ
Количество точек подключения на ярус
2
Тип подключения
Пружинный зажим
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A3
Сечение жесткого провода
0,08 мм² ... 4 мм²
Сечение проводника AWG
28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
2,5 мм²/0,7 кг,
0,08 мм² / 0,1 кг,
4 мм²/0,9 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Ток и напряжение определяются сопротивлением и светодиодным индикатором.
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
1,857 (м/с²)²//Гц
Ускорение
5г,
0,8г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
1. и 2-ий ярус
1. и 2-ий ярус
Стойкость к кратковременным токам 4 мм²
0,48 кA
Расчетное напряжение изоляции
500 В
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Тип компонента
Резистор TK 50 M
Производитель
Phoenix Contact
Ключ изделия
BE2173
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Рассеиваемая мощность, макс.
0,4 Вт (макс. рассеиваемая мощность на сопротивлении, ок. 66 % от макс. рассеиваемой мощности согласно данным производителя (для длительного срока эксплуатации).),
0,4 Вт
Электрическая прочность
500 В
Преимущества
Другие варианты и варианты для самостоятельного впаивания компонентов приведены на сайте: phoenixcontact.com/products
Совместимые товары_1
ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1201798, ссылка на артикул0808642, ссылка на артикул0825025, ссылка на артикул0808671, ссылка на артикул0808697, ссылка на артикул0810821, ссылка на артикул0810863, ссылка на артикул0818153, ссылка на артикул0824638, ссылка на артикул0828744, ссылка на артикул0829658, ссылка на артикул3002843, ссылка на артикул3002856, ссылка на артикул3002869, ссылка на артикул3032871, ссылка на артикул3022218, ссылка на артикул3022276, ссылка на артикул0800886, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул1204517, ссылка на артикул1207608
Совместимые товары_0
ссылка на артикул3030226, ссылка на артикул3030213, ссылка на артикул3030190, ссылка на артикул3030187, ссылка на артикул3030174, ссылка на артикул3030161, ссылка на артикул3038930, ссылка на артикул3033702, ссылка на артикул3001591, ссылка на артикул3001592, ссылка на артикул3001593, ссылка на артикул3033710, ссылка на артикул3036877, ссылка на артикул3036880, ссылка на артикул3036893, ссылка на артикул3036903, ссылка на артикул3036916, ссылка на артикул3036929, ссылка на артикул3032114, ссылка на артикул3030459, ссылка на артикул3030747, ссылка на артикул0800967, ссылка на артикул3062757, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434, ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602
рекомендуется заказать также
ссылка на артикул1046954,ссылка на артикул1227418,ссылка на артикул2942616,ссылка на артикул3210605
Значение сопротивления
10 кΩ
Допуск
1 %
