Описание

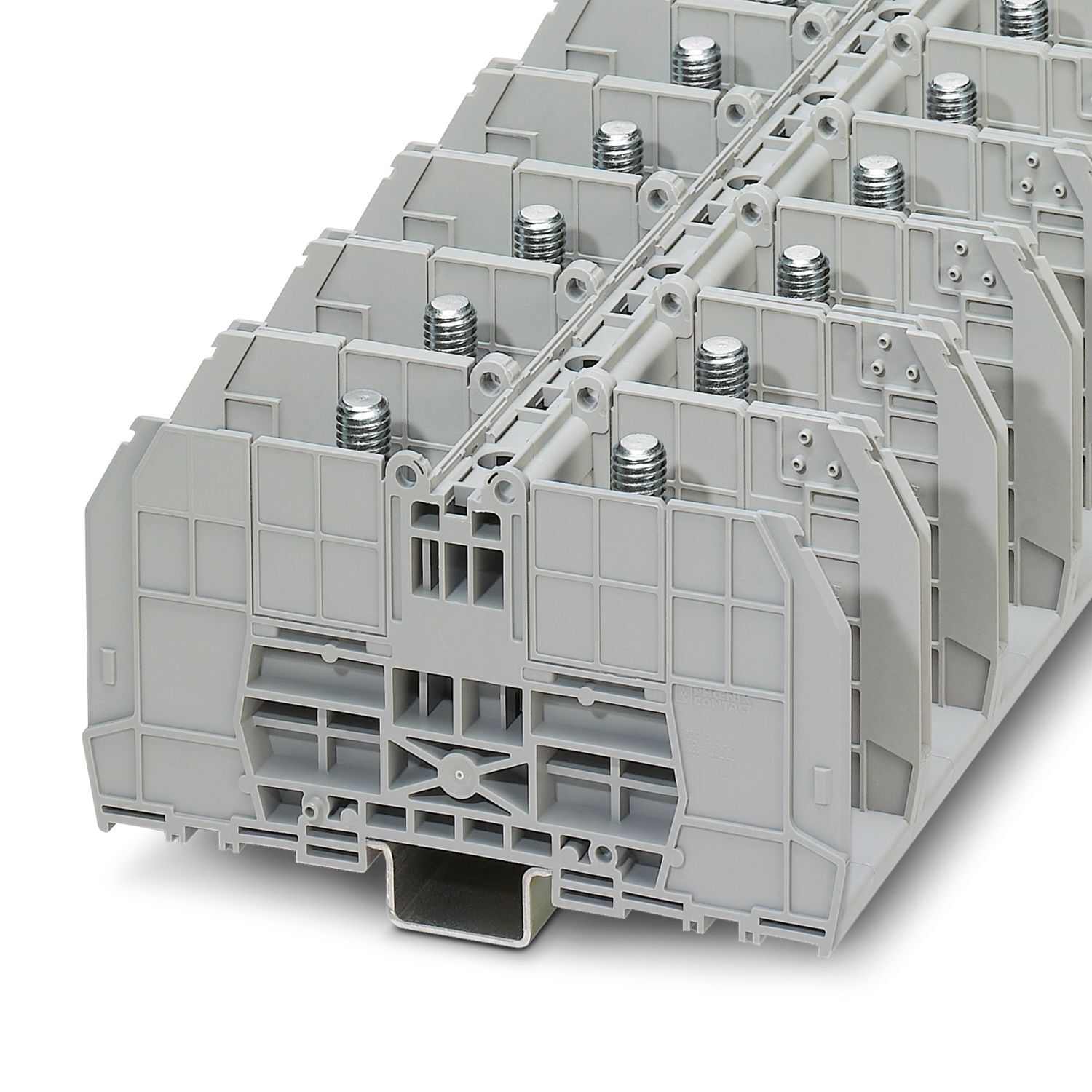

Болтовые клеммы, номинальное напряжение: 1000 В, номинальный ток: 309 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 150 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Номинальное сечение
150 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Упаковочная единица
5
Минимальное количество, предусмотренное условиями заказа
5
Вес/шт. (с упаковкой)
277,95 g
Вес/шт. (без упаковки)
277,95 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rbo-10-wd-1030161
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
9,55 Вт
Количество точек подключения на ярус
2
Тип подключения
Болтовые клеммы
Резьба винтов
M10
Момент затяжки
10 ... 20 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
309 A
Максимальный ток нагрузки
309 A (для кабеля сечением 150 мм² Поперечное сечение)
Номинальное напряжение
1000 В
Ширина
18 мм,
30 мм,
34 мм,
41 мм
Высота
144 мм
Глубина на NS 35/7,5
77 мм
Глубина на NS 35/15
84,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1030161
Ценовая группа
BE4412
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTAzMDE2MQ/downloads/7929807?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTAzMDE2MQ/downloads/7931297?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
RBO
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
6 мм² ... 150 мм²,
16 мм² ... 150 мм²,
6 мм² ... 6 мм²
Сечение AWG
(пересчитано согласно МЭК)
Наружный диаметр
10,5 мм
Диаметр болта
10 мм
Цвет маркировки, круглый кабельный наконечник : желтый
6 мм²
Диаметр отверстий
6,4 мм
Размер шага
41 мм
Длина болта
26,5 мм
