Описание

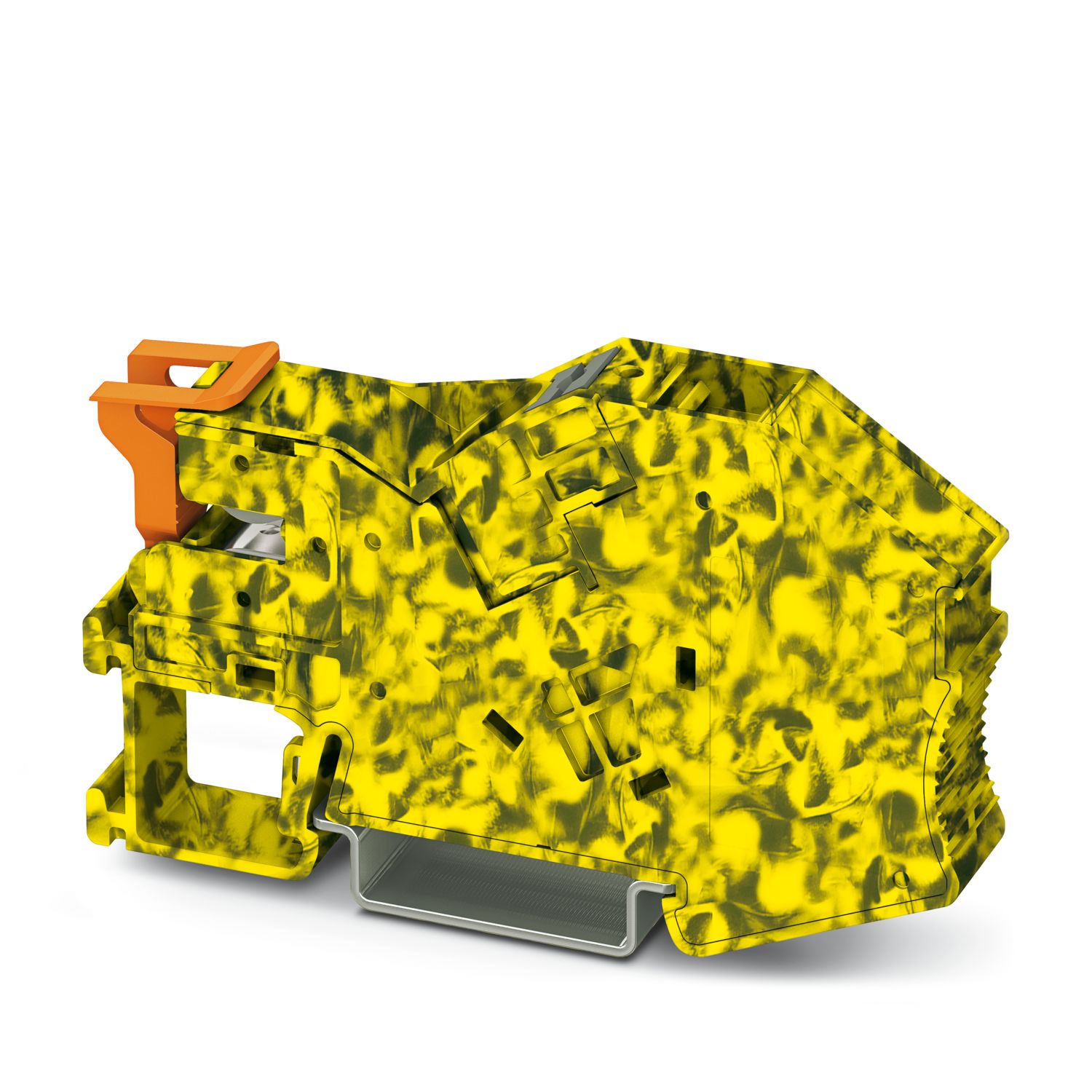

Установочная клемма, с функцией концевого держателя, номинальное напряжение: 1000 В, номинальный ток: 70 A, Зажимы Push-in, 1. ярус, Расчетное сечение: 16 мм2, cечение: 0,5 мм2 - 25 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный/желтый
Характеристики
Штрих-код
4055626533032
Габариты (ДxШxВ, см):
12.2x81.9x56
Номер артикула
1030135
статус на складе в Германии
Товар снят с производства
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
31,71 g
Вес/шт. (без упаковки)
31 g
Цвет
многоцветный (RAL -)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:19:33.133
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/montaznaa-klemma-pti-16-nls-fi-fe-1030135
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
18 мм ... 20 мм
Калиберная пробка
A7
Сечение жесткого провода
2,5 мм² ... 25 мм²,
0,5 мм² ... 25 мм²
Сечение проводника AWG
20 ... 4 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 16 мм²,
2,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 16 мм²,
2,5 мм² ... 16 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 4 мм²
Номинальный ток
70 A (при сечении проводника 16 мм²)
Максимальный ток нагрузки
76 A
Номинальное напряжение
1000 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
1. ярус Сечение проводников, подсоединяемых без инструмента
1. ярус Сечение проводников, подсоединяемых без инструмента
Производитель
Phoenix Contact
Ключ изделия
BE2252
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Нагрузочная способность шины нейтрали
140 A
Указание по применению
с функцией концевого держателя
