Описание

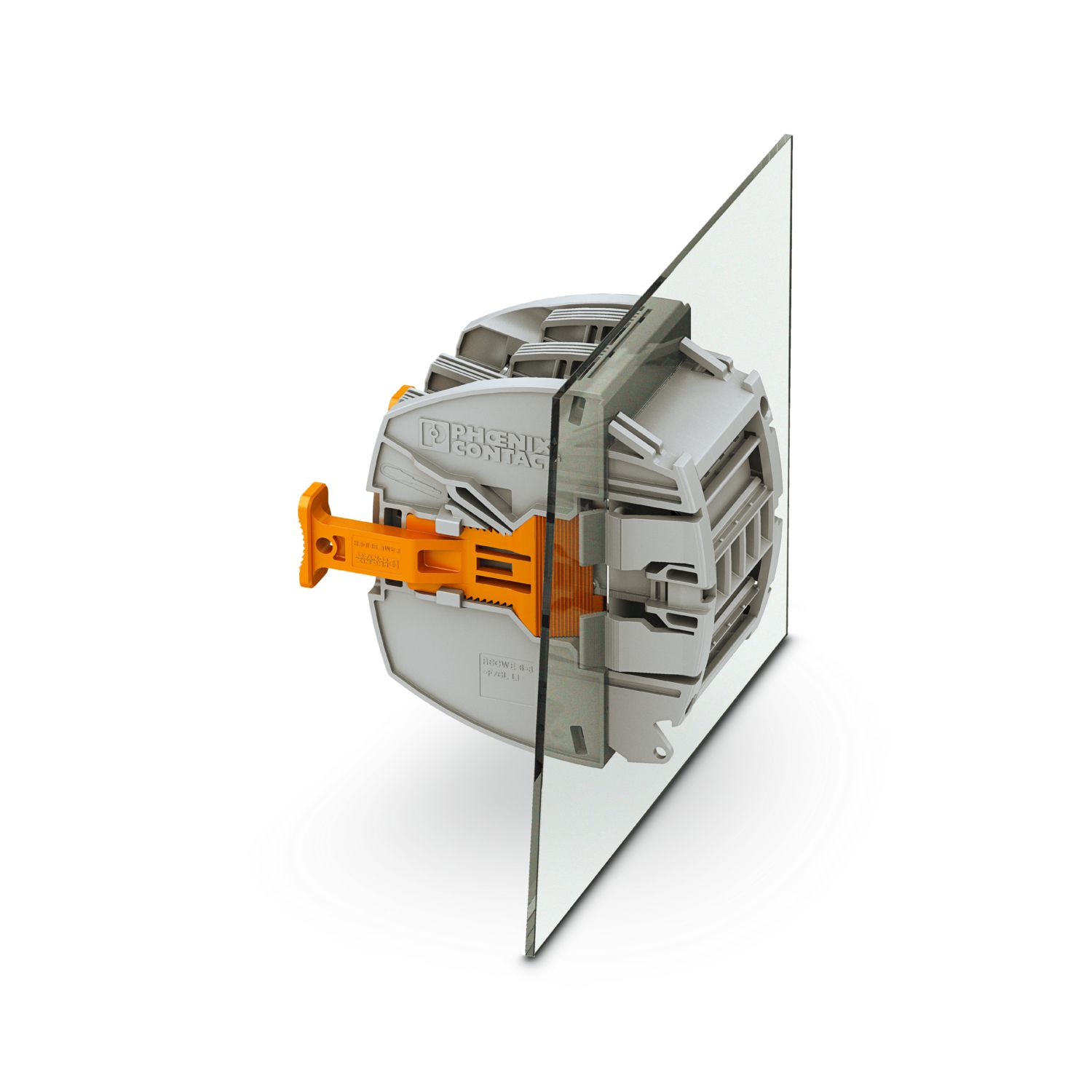

Контрольная колодка, номинальное напряжение: 400 В, номинальный ток: 24 A, количество точек подсоединения: 8, полюсов: 4, тип подключения: Кольцевой кабельный наконечник, Расчетное сечение: 6 мм2, 1. ярус, тип монтажа: Настенный монтаж, цвет: cерый
Характеристики
Штрих-код
4055626532622
Габариты (ДxШxВ, см):
55.6x81.9x80.9
Номер артикула
1029994
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
8
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
207,7 g
Вес/шт. (без упаковки)
207,7 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T08:17:08.98
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/kontrolnaa-kolodka-rscwe-6-3-4sl-1029994
Потенциалы
4
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
8
Тип подключения
Кольцевой кабельный наконечник
Резьба винтов
No 8 UNC
Момент затяжки
1,5 ... 1,8 Нм
Калиберная пробка
A5
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
24 ... 8 (пересчитано согласно МЭК)
2 жестких провода одинакового сечения
0,5 мм² ... 6 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 6 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
30 A (при сечении провода 10 мм²)
Номинальное напряжение
400 В AC/DC
Ширина
8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
Настенный монтаж
Номер таможенного тарифа
85369010
Страна происхождения
PL
1. ярус
1. ярус
Серия изделий
FAME 3 SL
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
1,89 кВ,
4,8 кВ
Результат
Испытание пройдено
Рабочая электрическая прочность
Рабочая электрическая прочность
Крепление на носителе
Крепление на носителе
Сила при испытании, заданное значение
5 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
4
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
0,5 мм² ... 10 мм²
Сечение AWG
(пересчитано согласно МЭК)
Наружный диаметр
4,3 мм
Диаметр болта
4,1 мм
Цвет маркировки, круглый кабельный наконечник : красный
1 мм²
Цвет маркировки, круглый кабельный наконечник : синий
2,5 мм²
Цвет маркировки, круглый кабельный наконечник : желтый
6 мм²
Размер шага
8,2 мм
Импульсное испытательное напряжение
5 кВ
Производитель
Phoenix Contact
Ключ изделия
BE6113
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
accessory_for1
ссылка на артикул1030004
Преимущества
Экономичная благодаря модульной конструкции в соответствии с потребностями и использованию стандартизированных принадлежностей CLPLINE complete|Компактная благодаря небольшой модульной колодке для контрольных штекеров|Встроенный прочный коммутационный контакт соответствует самым высоким требованиям, а использование высококачественных материалов обеспечивает возможность надежной передачи сигнальных токов даже после многоразового использования|Максимально безопасная благодаря опережающему и автоматическому короткому замыканию преобразователя
