Описание

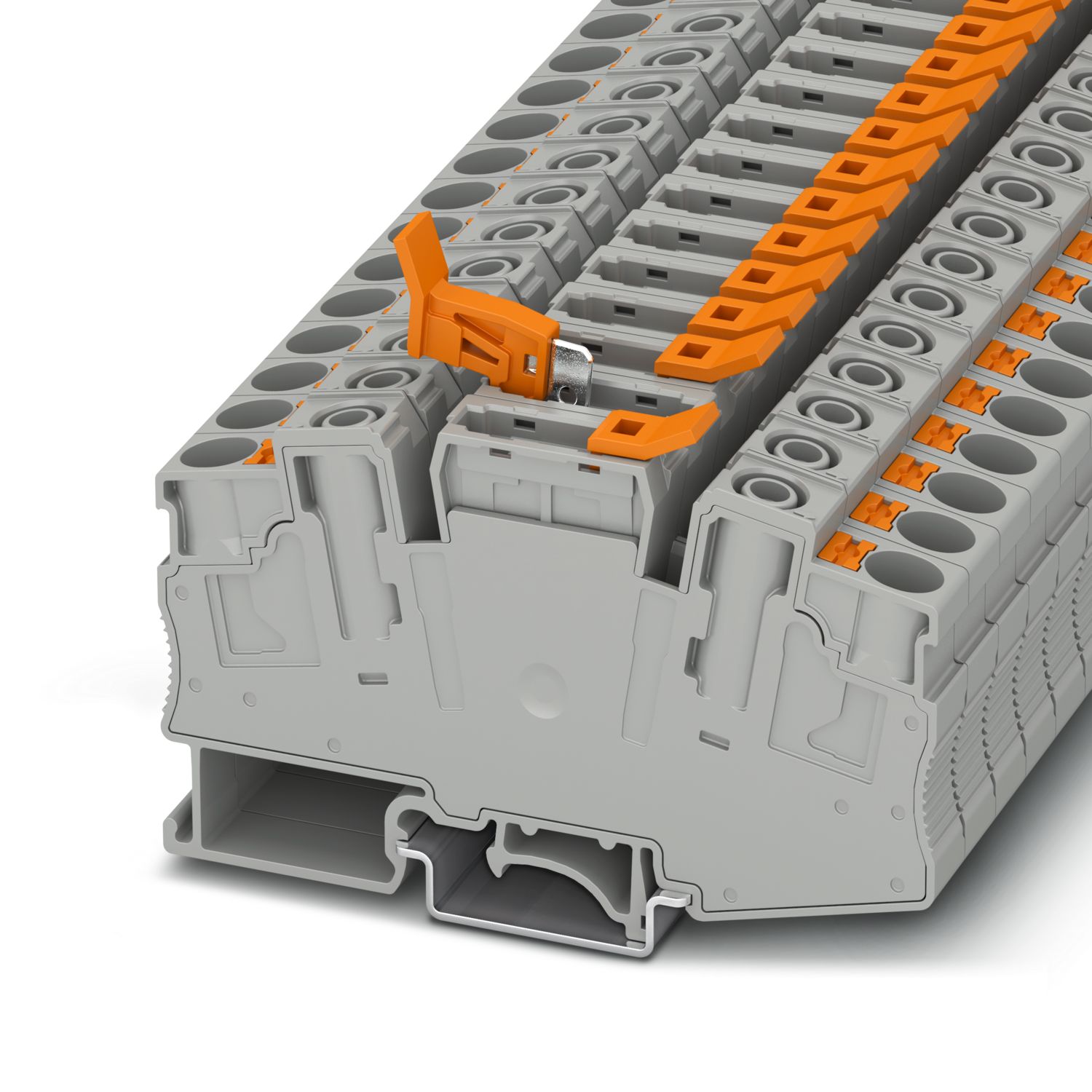

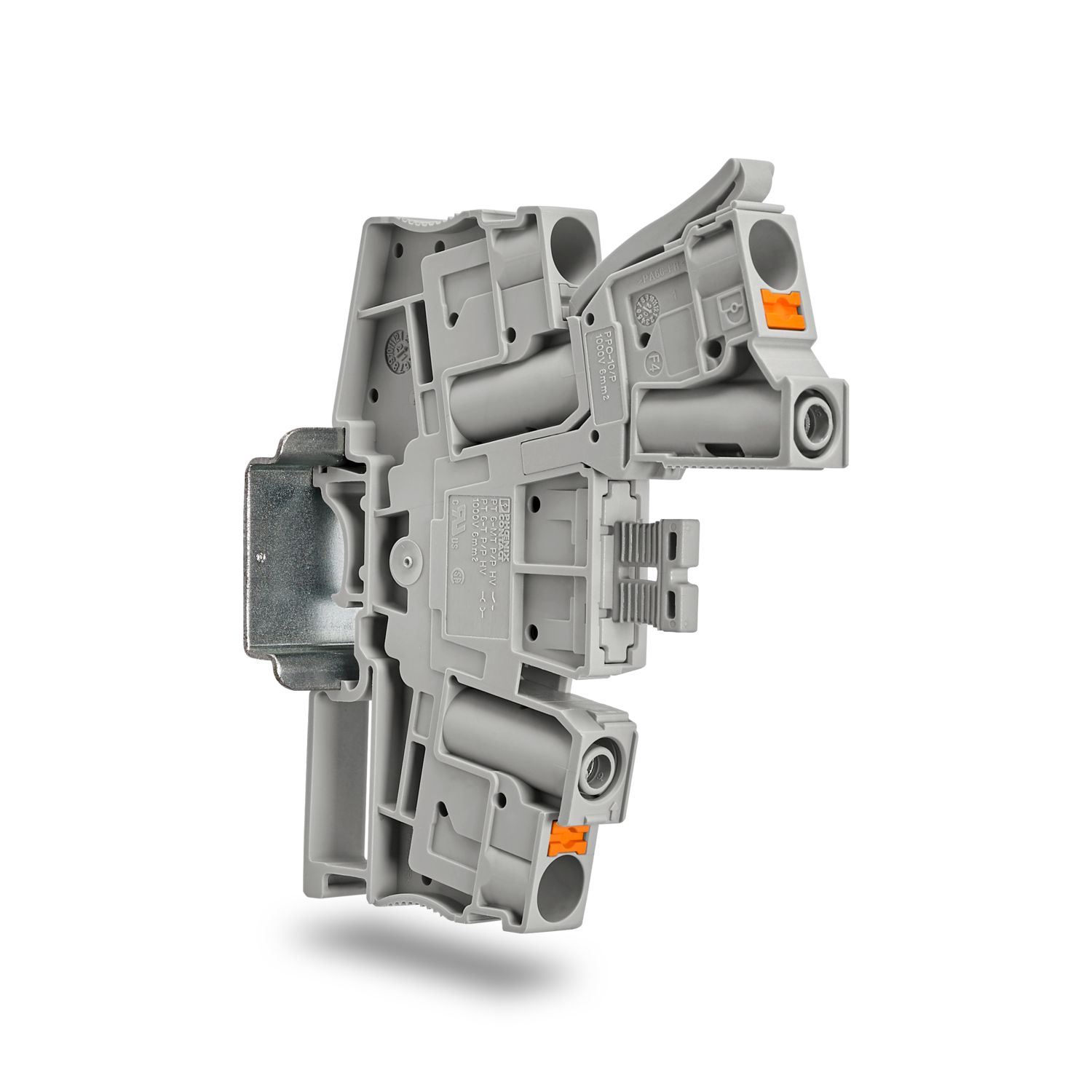

Клеммы с ножевыми размыкателями, номинальное напряжение: 1000 В, номинальный ток: 32 A, тип подключения: Зажимы Push-in, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2, монтаж: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Штрих-код
4055626529318
Габариты (ДxШxВ, см):
10.2x91x71.8
Номер артикула
1028591
статус на складе в Германии
На складе
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
33,076 g
Вес/шт. (без упаковки)
33,076 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T00:11:24.747
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-s-razmykatelem-pt-6-mt-p-p-hv-1028591
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²,
1 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 10 мм²,
1,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 10 мм²,
1,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм² При использовании кабельных наконечников TWIN мы рекомендуем минимальную длину кабельного наконечника 13 мм.
Номинальный ток
32 A
Максимальный ток нагрузки
32 A (при сечении жесткого провода 10 мм²)
Номинальное напряжение
1000 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
CN
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 (+/- 2) об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 4 мм²
0,48 кA
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 10 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 8 (пересчитано согласно МЭК)
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Производитель
Phoenix Contact
Ключ изделия
BE2231
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
accessory_for1
ссылка на артикул1147119, ссылка на артикул1152030
Преимущества
Быстрое соединение провода благодаря технологии прямого подсоединения без инструментов|Удобное подключение благодаря уменьшению усилия ввода|Высокое разрывающее провод усилие благодаря специальной конструкции пружины|Вибростойкое и не требующее обслуживания соединение провода|Полная гибкость благодаря принадлежностям CLIPLINE complete для перемычек, маркировки и тестирования|Удобное разделение цепей благодаря реализованным ножевым размыкателям|Оптимизировано для ручной и автоматизированной кабельной разводки
