Описание

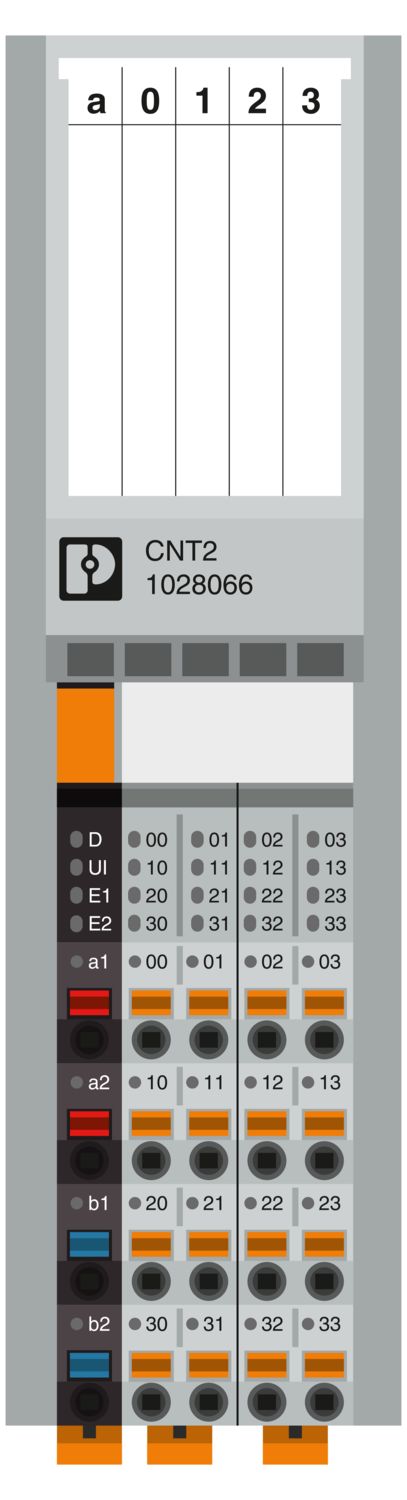

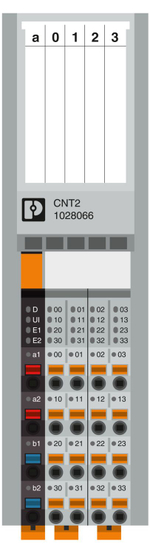

Axioline F, Функциональный модуль, Счетные входы: 2, Цифровые входы: 6, 24 В DC, Цифровые выходы: 4, 24 В DC, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626524252

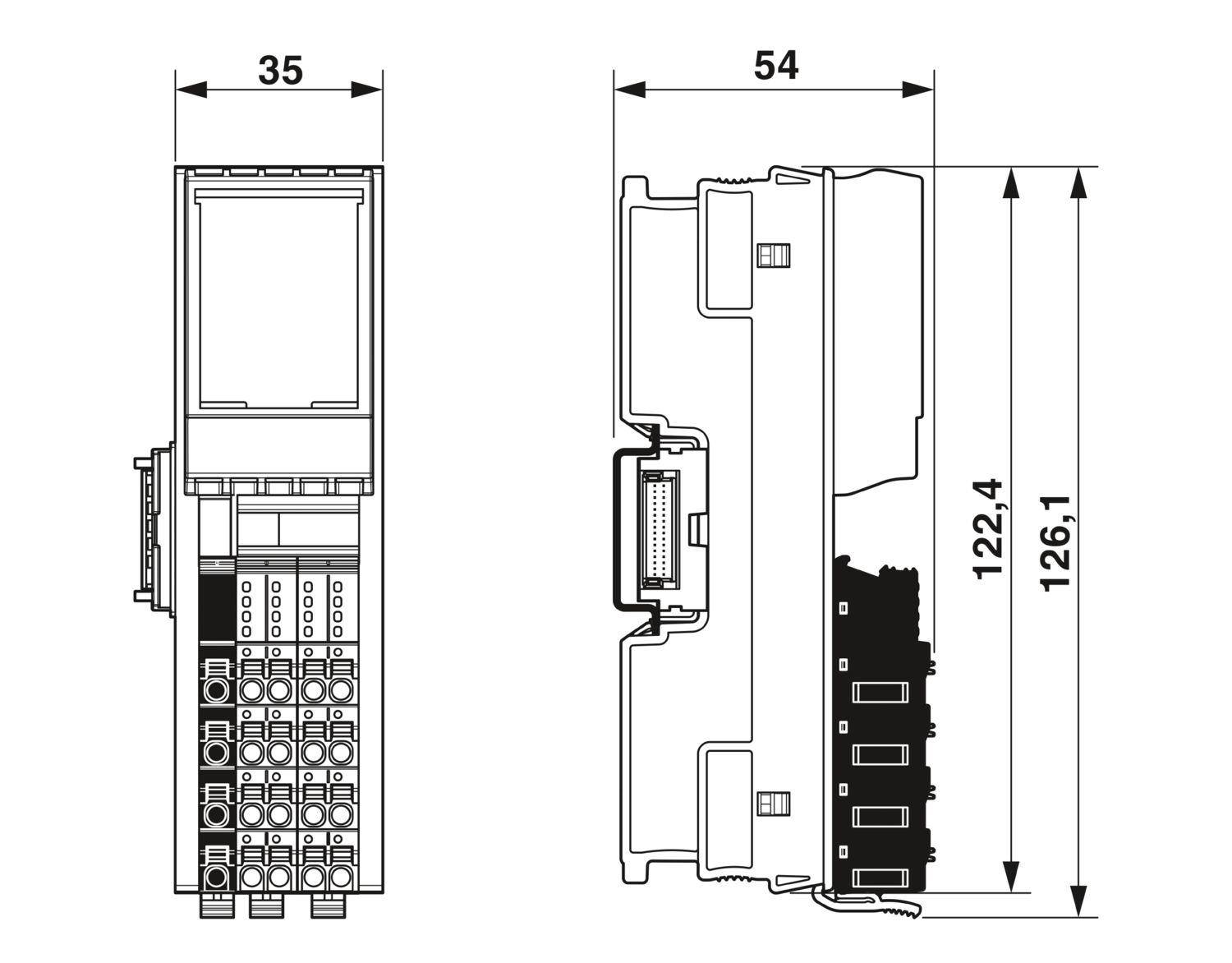

Габариты (ДxШxВ, см):
35x126.1x54
Номер артикула
1028066
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
188 g
Вес/шт. (без упаковки)
135 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T23:57:15.94
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/funkcionalnyi-modul-axl-f-cnt2-1h-1028066
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389091
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита от кор. зам.; электронный
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
Диапазон выходного напряжения
19,2 В DC ... 30 В DC
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Выходное напряжение
24 В DC
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации),
19,2 В DC ... 30 В DC
Наименование
Питание датчика (US1, US2)
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI263
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
блочно-модульный
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
2 счетных входа|Максимальная входная частота: 200 кГц|32-битный счетчик (вниз и вверх)|Управление 2 выходами на канал в зависимости от опорных значений|Управление счетом через аппаратный или программный вход Gate|Одноразовый или периодический подсчет|Сохранение в памяти таблички спецификации устройства
Совместимые товары_1
ссылка на артикул2700992, ссылка на артикул2700518, ссылка на артикул0820248, ссылка на артикул0829580, ссылка на артикул1053001, ссылка на артикул0808642, ссылка на артикул0801602
Комплект поставки

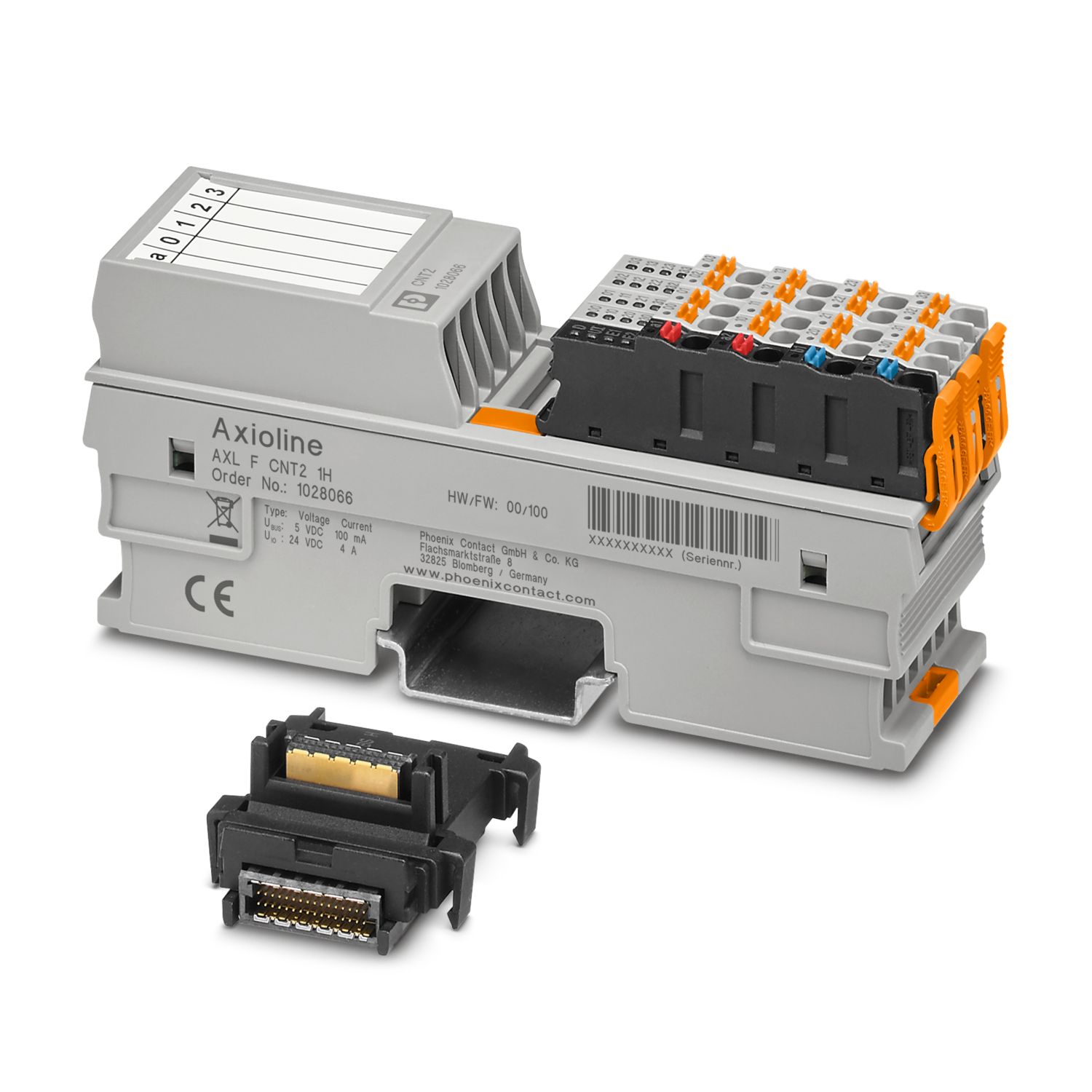

с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Входное напряжение
24 В DC
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC,
24 В DC (от UIO)
Описание входа
EN 61131-2, тип 1
Наименование, выход
Цифровые выходы
Количество интерфейсов
2
Потребление тока
макс. 100 мА,
макс. 4 A
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Скорость передачи данных
100 Мбит/с
Выходной ток
макс. 500 мА (на канал, высокая сторона)
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Адресное пространство ввода
28 байт
Адресное пространство вывода
28 байт
Количество входов
6,
2
Номинальное напряжение на входе UIN
24 В DC
Диапазон входных напряжений, сигнал "0"
-3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"
15 В DC ... 30 В DC
Время фильтрования (входной фильтр)
2,5 мкс
Описание выходов
Выходы Push-Pull, мощность драйвера = 500 мА на GND (переключатель высокой стороны, PNP), пониженная мощность драйвера = 100 мА на номинальное напряжение (переключатель низкой стороны, NPN)
Количество выходов
4
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 50 Гц, 1 мин
Axioline F штекер
Axioline F штекер
Потребность в параметрических данных
80 байт
Потребность в конфигурационных данных
7 байт
Цифровой:
Цифровой:
Номинальная активная нагрузка
Для приложений с допуском UL подключайте только резистивные нагрузки или нагрузки общего назначения.
Идентификационный код (шестнадцатеричн.)
нет
Наименование, вход
Цифровые входы,
Счетные входы
Счетчики:
Счетчики:
Входная частота
макс. 200 кГц
Разрешение
32 бит
Потенциалы: Подача напряжения питания (UIO)
Потенциалы: Подача напряжения питания (UIO)
Питание: Питание датчика (US)
Питание: Питание датчика (US)
