Описание

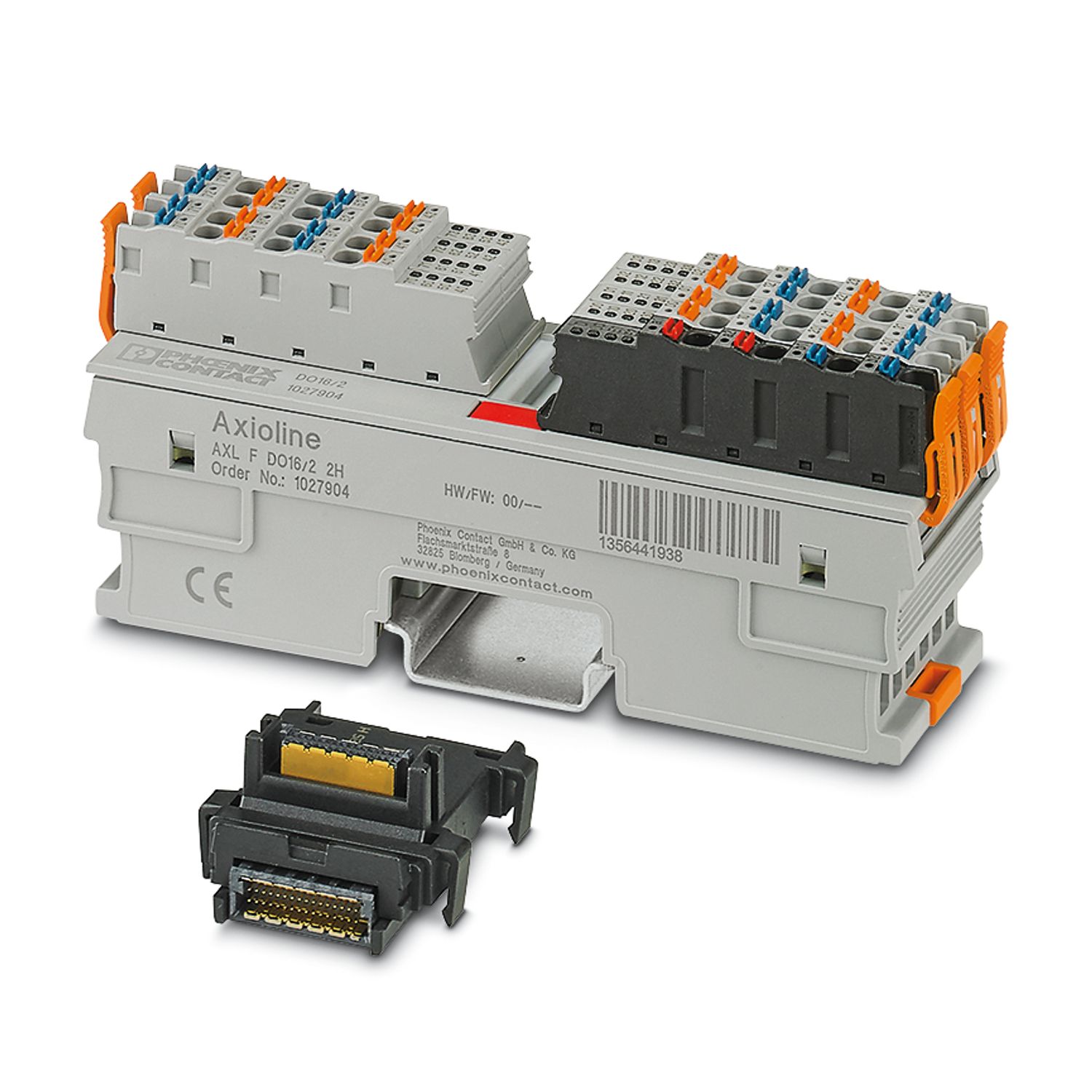

Axioline F, Модуль цифрового вывода, Цифровые выходы: 16, 24 В DC, 500 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626523767

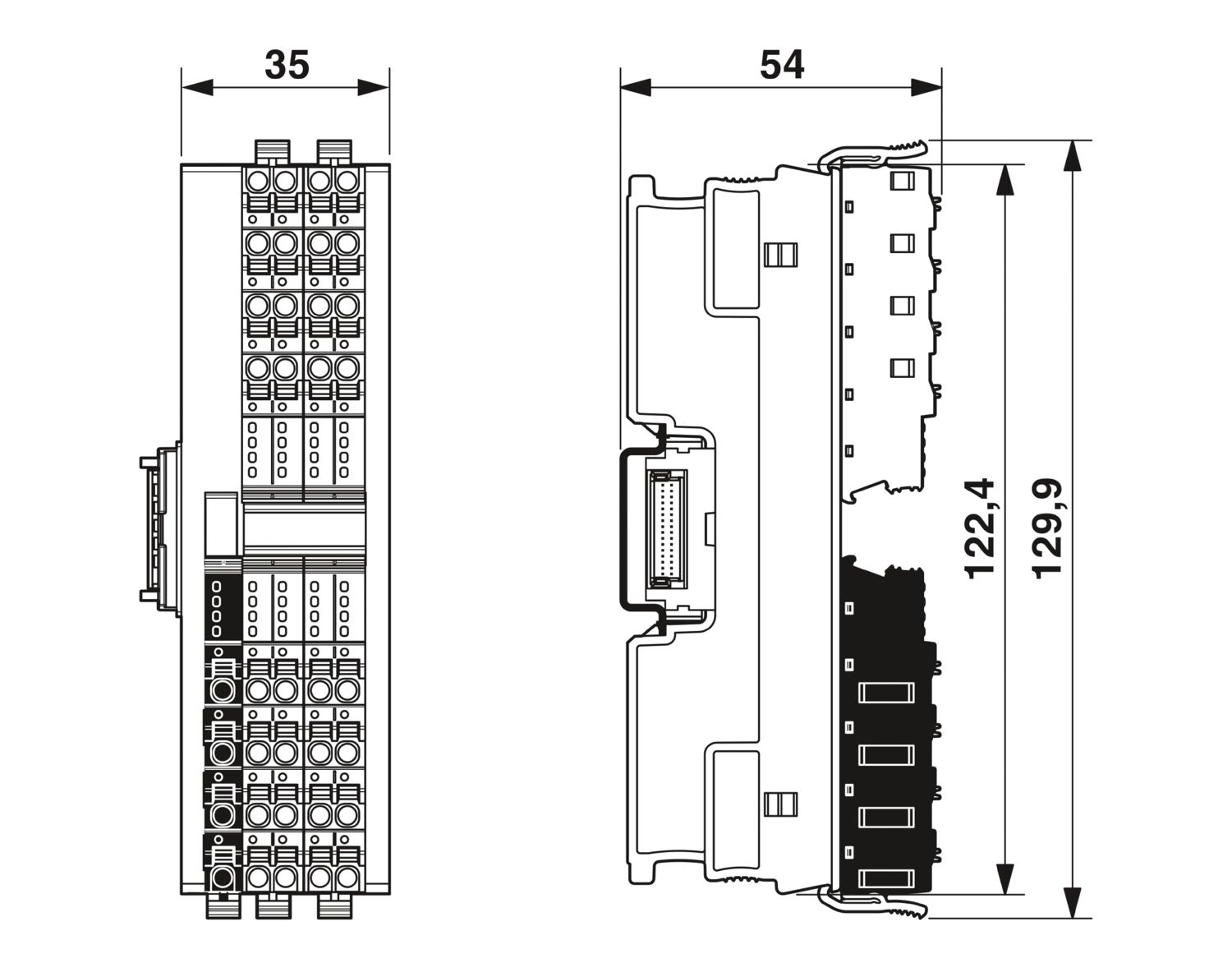

Габариты (ДxШxВ, см):
35x129.9x54
Номер артикула
1027904
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
212,8 g
Вес/шт. (без упаковки)
212,8 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T23:03:19.993
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-f-do16-2-2h-1027904
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
1,6 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389091
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита от короткого замыкания, защита выходов от перегрузки; электронный
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Выходное напряжение
24 В DC
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI232
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
блочно-модульный
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
16 цифровых выхода|24 B DC, 500 мA|2-проводная схема подключения исполнительных элементов|Диагностика отдельных каналов|Минимальное время обновления менее 100 мкс|Сохранение в памяти таблички спецификации устройства
Совместимые товары_1
ссылка на артикул2700992, ссылка на артикул0820248, ссылка на артикул0829580, ссылка на артикул1053001, ссылка на артикул0808642
Комплект поставки
с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC
Наименование, выход
Цифровые выходы

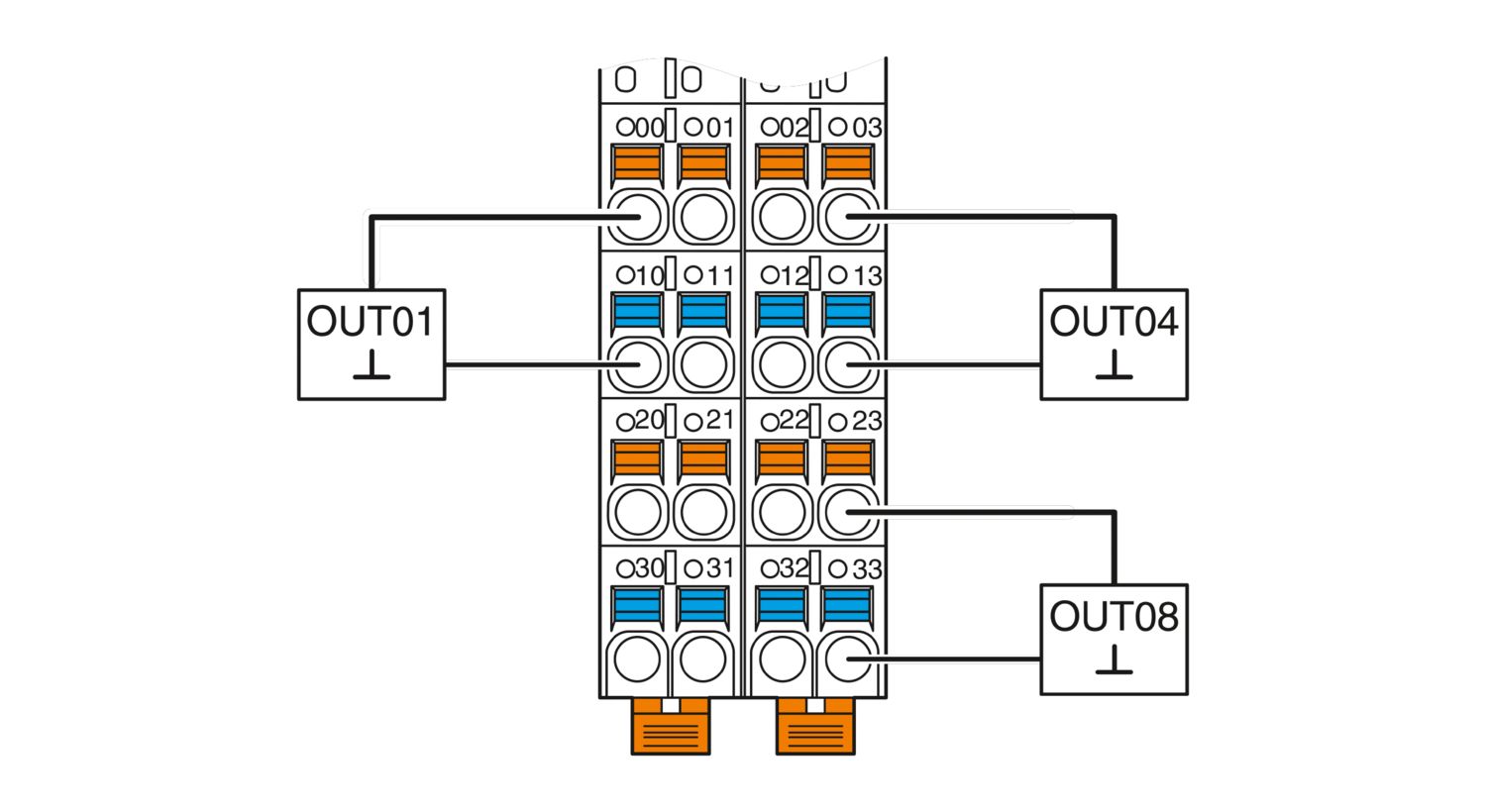

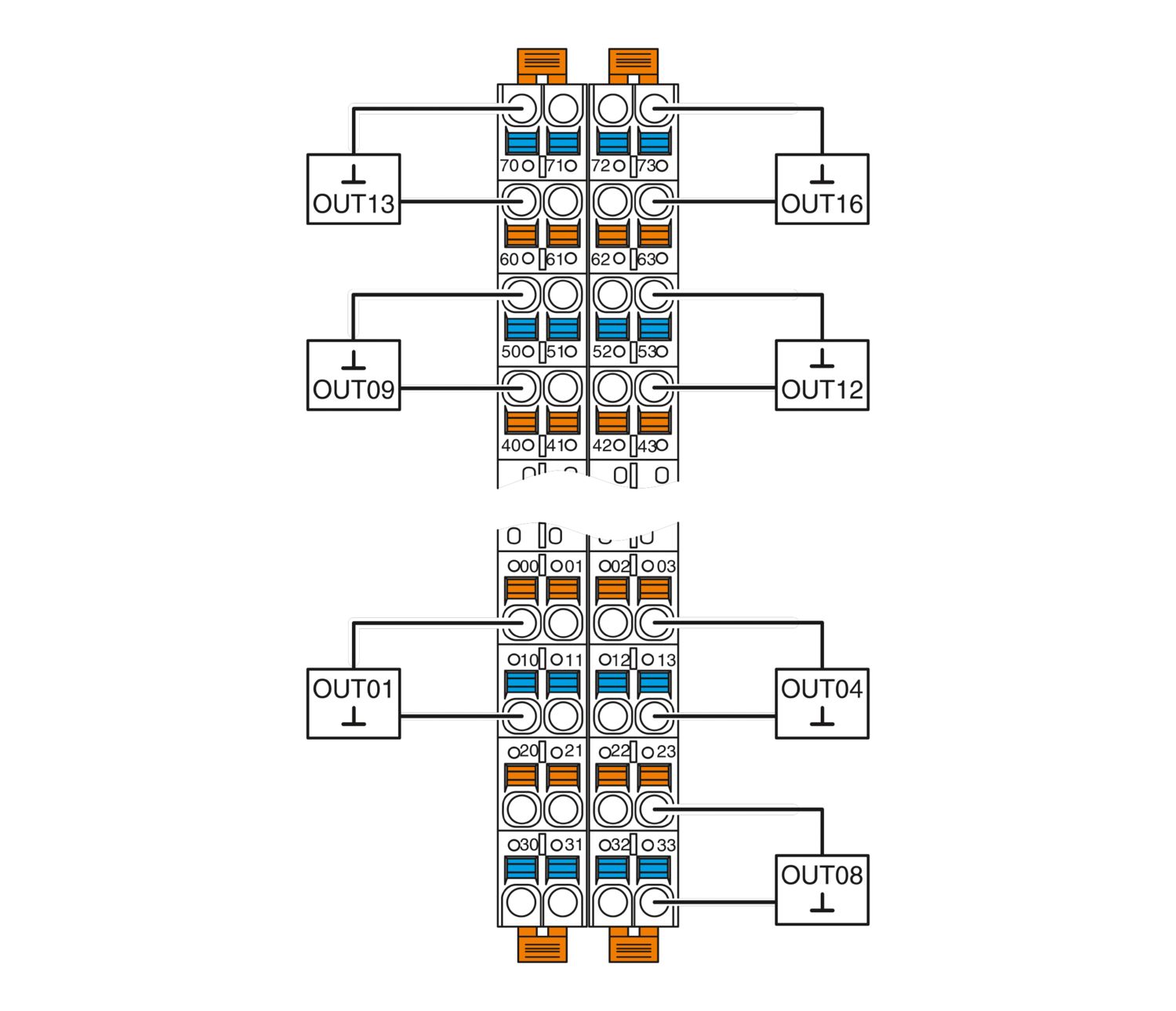

Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
макс. 60 мА,
макс. 8 A (внешний предохранитель)
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Скорость передачи данных
100 Мбит/с
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Адресное пространство ввода
0 байт
Адресное пространство вывода
2 байт
Количество выходов
16
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 50 Гц, 1 мин
Axioline F штекер
Axioline F штекер
Потребность в параметрических данных
3 байт
Потребность в конфигурационных данных
6 байт
Цифровой:
Цифровой:

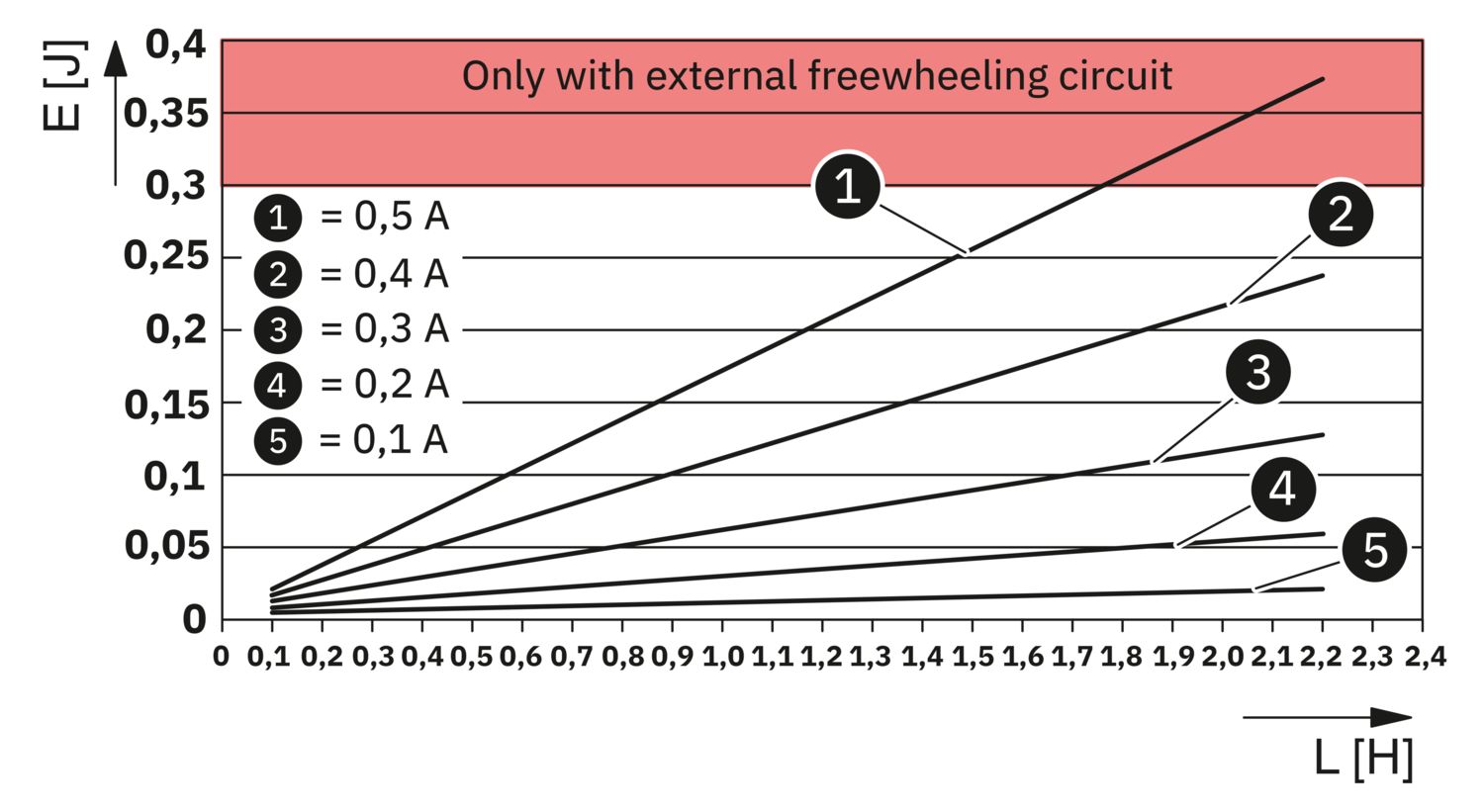

Ограничение индуктивного запирающего напряжения
-32,8 В ... -15 В
Максимальный выходной ток на 1 модуль
8 A (внешний предохранитель)
Нагрузка, мин.
10 кΩ
Выходное напряжение в отключенном состоянии
макс. 1 В
Выходной ток в отключенном состоянии
макс. 300 мкA
Номинальная индуктивная нагрузка
макс. 12 ВА (1,2 Гн, 48 Ω, при номинальном напряжении)
Номинальная нелинейная нагрузка
макс. 12 Вт (при номинальном напряжении)
Номинальная активная нагрузка
макс. 12 Вт (48 Ω, при номинальном напряжении)
Частота переключений
макс. 10000 в секунду (при минимальном токе нагрузки 50 мА)
Стойкость обратного напряжения к коротким импульсам
условная прочность к обратному напряжению до 0,5 А на 1 с
Реакция на перегрузку
Выключение с автоматическим перезапуском
Реакция на индуктивную перегрузку
Может быть прервана передача сигнала на выходе
Задержка сигнала
макс. 100 мкс (при включении)
Отключение при перенапряжении
от 0,7 A
Выходной ток при обрыве массы в отключенном состоянии
1 мА
Потенциалы: Питание для цифровых выходных модулей (UO)
Потенциалы: Питание для цифровых выходных модулей (UO)
