Описание

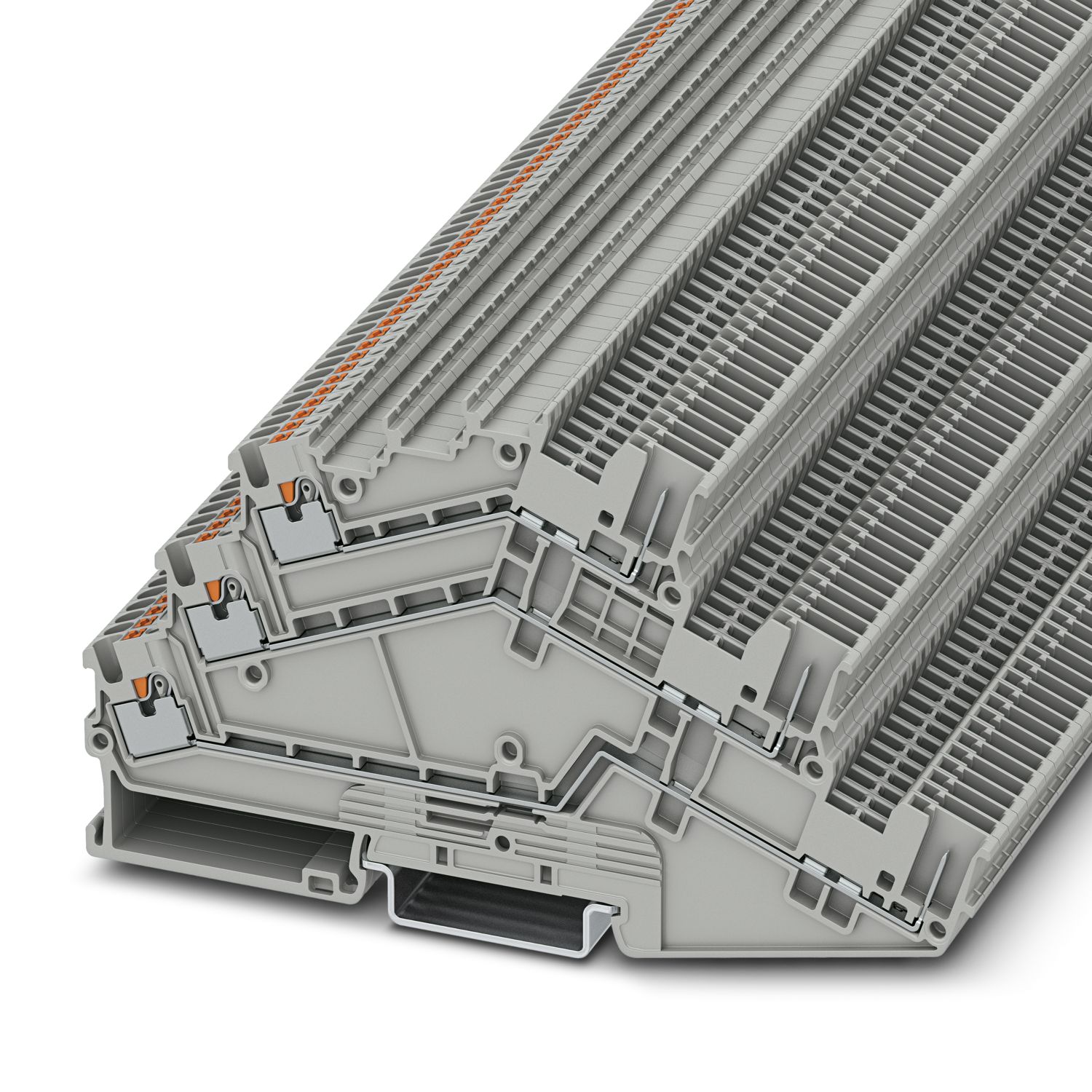

Многоярусный клеммный модуль, Ток и напряжение определяются типом вставляемого компонента., номинальное напряжение: 500 В, номинальный ток: 15 A, тип подключения: Разъемное подключение / Push-in, 1. ярус, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, цвет: cерый
Характеристики
Штрих-код
4055626522951
Габариты (ДxШxВ, см):
3.5x119.5x65.8
Номер артикула
1027881
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
3
Количество точек подключения
6
Общая информация
Ток и напряжение определяются типом вставляемого компонента.
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
14,18 g
Вес/шт. (без упаковки)
14,18 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T23:03:19.993
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/mnogoarusnyi-klemmnyi-modul-pts-15-s-3l-3p-1027881
Потенциалы
3
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Разъемное подключение / Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,14 мм² ... 1,5 мм²,
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1 мм² (рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293),
0,34 мм² ... 1 мм²
Номинальный ток
15 A (Cоблюдайте кривые)
Максимальный ток нагрузки
15 A
Номинальное напряжение
500 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C (макс. рабочая температура указана в кривой изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
1. ярус
1. ярус
Серия изделий
PTS
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Результат
Испытание пройдено
Рабочая электрическая прочность
Рабочая электрическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г,
0,58г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 1,5 мм²
0,18 kA AC
Область применения
Железнодорожная индустрия
1. ярус Сечение проводников, подсоединяемых без инструмента
1. ярус Сечение проводников, подсоединяемых без инструмента
Производитель
Phoenix Contact
Ключ изделия
BE2241
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Быстрое соединение провода благодаря технологии прямого подсоединения без инструментов|Удобное подключение благодаря уменьшению усилия ввода|Высокое разрывающее провод усилие благодаря специальной конструкции пружины|Вибростойкое и не требующее обслуживания соединение провода|Полная гибкость благодаря принадлежностям CLIPLINE complete для перемычек, маркировки и тестирования|Высокая экономия места благодаря компактной интеграции двух отдельных цепей в одну клемму|Оптимизировано для ручной и автоматизированной кабельной разводки
