Описание

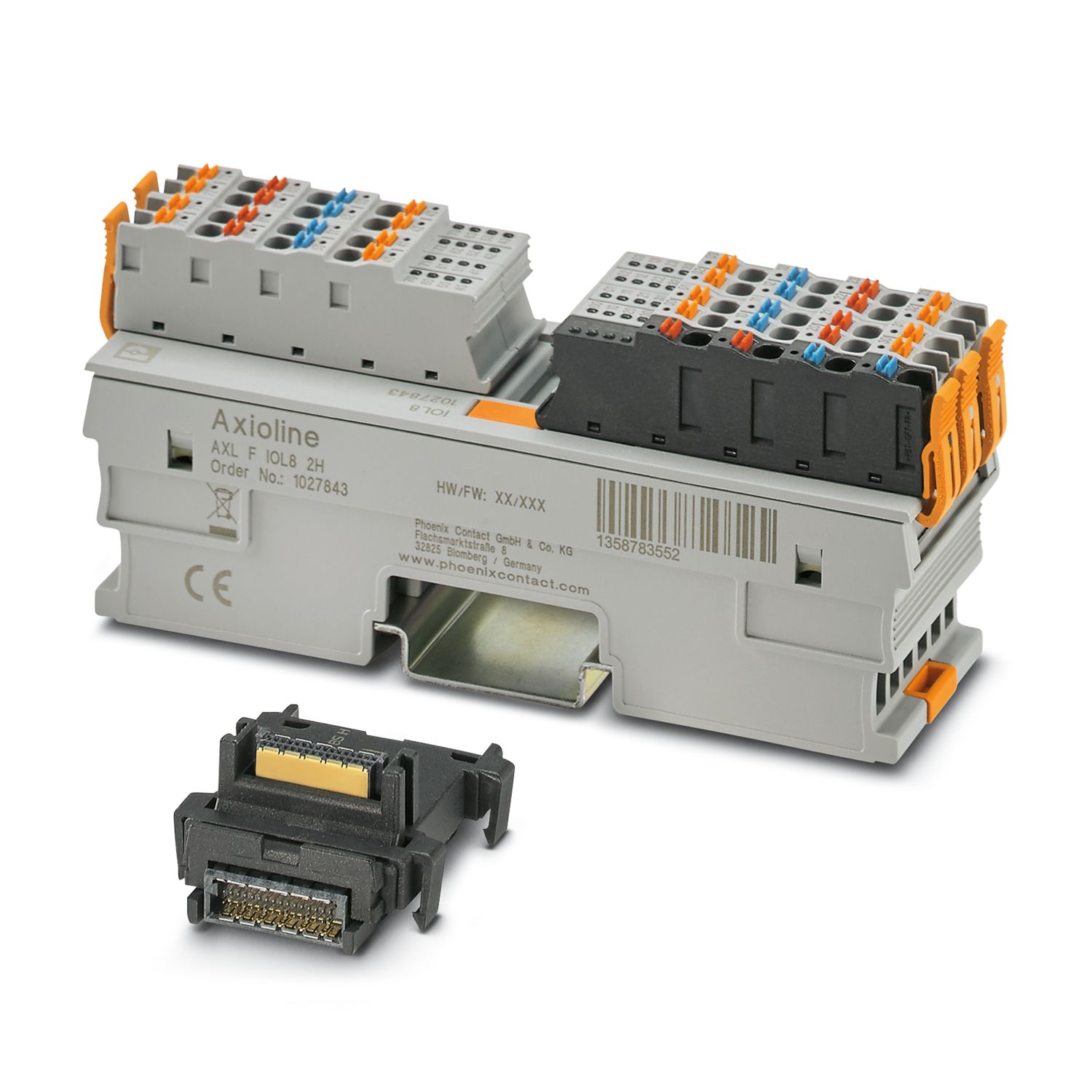

Axioline F, Ведущее устройство IO-Link, порты IO-Link Класс A: 8, тип подключения: Зажимы Push-in, cпособ подключения: 3-проводной, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626523552

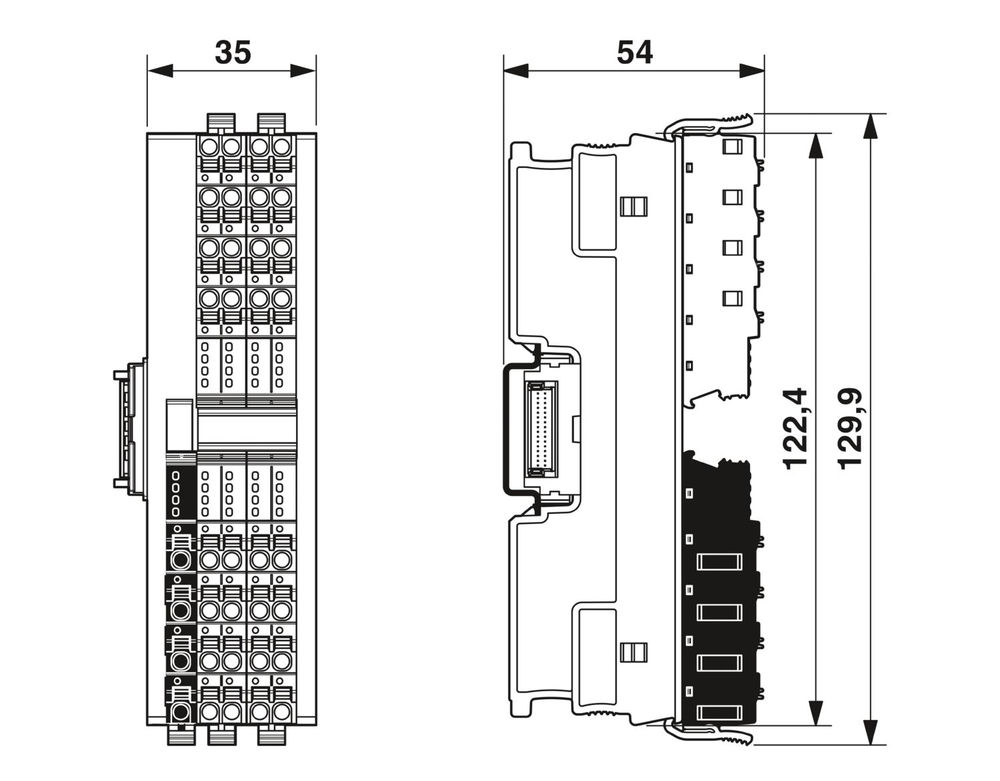

Габариты (ДxШxВ, см):
35x129.9x54
Номер артикула
1027843
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
215 g
Вес/шт. (без упаковки)
215 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T23:03:19.993
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-f-iol8-2h-1027843
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
1,7 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85176200
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Защитная схема
Защита от перегрузки для L+; электронно ограниченный до 1,2 А,
Защита от перенапр.; электронный (35 В, 0,5 с)
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
18 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI253
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Указание по применению
Указание по применению,
Только для промышленного использования
accessory_for1
ссылка на артикул2702901, ссылка на артикул2702902, ссылка на артикул1106407, ссылка на артикул1185380
Преимущества
Подключение восьми устройств IO-Link|В качестве альтернативы: подключение одного цифрового датчика или исполнительного элемента к каждому порту|Подключение устройств IO-Link по 3-проводной схеме|3-проводная схема подключения датчиков|2- и 3-проводная схема подключения исполнительных устройств|Хранение данных параметров на главном устройстве|Спецификация IO-Link V1.1.2|Для каждого порта можно настроить замещающие значения входов и выходов|Поддержка IOL-CONF (начиная с версии встроенной программы 1.02)|Сохранение в памяти таблички спецификации устройства
Совместимые товары_1
ссылка на артикул2700992, ссылка на артикул0820248, ссылка на артикул0829580, ссылка на артикул1053001, ссылка на артикул0808642, ссылка на артикул1083065, ссылка на артикул2702901, ссылка на артикул2702902, ссылка на артикул1106407, ссылка на артикул1185380, ссылка на артикул2702901, ссылка на артикул2702902, ссылка на артикул1106407, ссылка на артикул1185380
рекомендуется заказать также
ссылка на артикул1072838,ссылка на артикул1088132,ссылка на артикул2403869,ссылка на артикул2688035,ссылка на артикул2688310,ссылка на артикул2688349,ссылка на артикул2688491,ссылка на артикул2688527,ссылка на артикул2701450
Комплект поставки
с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC
Цифровой
Цифровой
Описание входа
Порты IO-Link в режиме цифрового входа (DI)

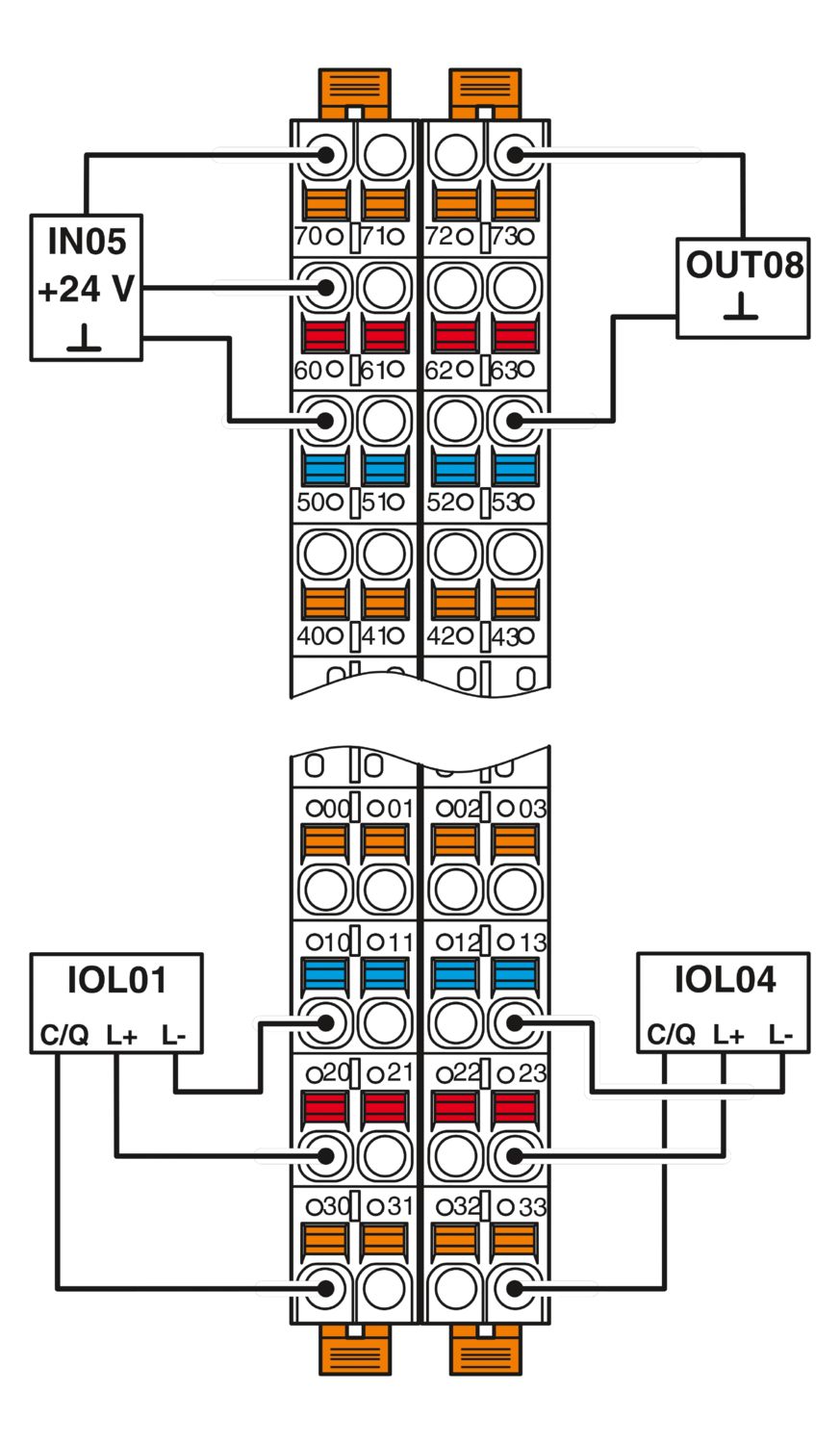

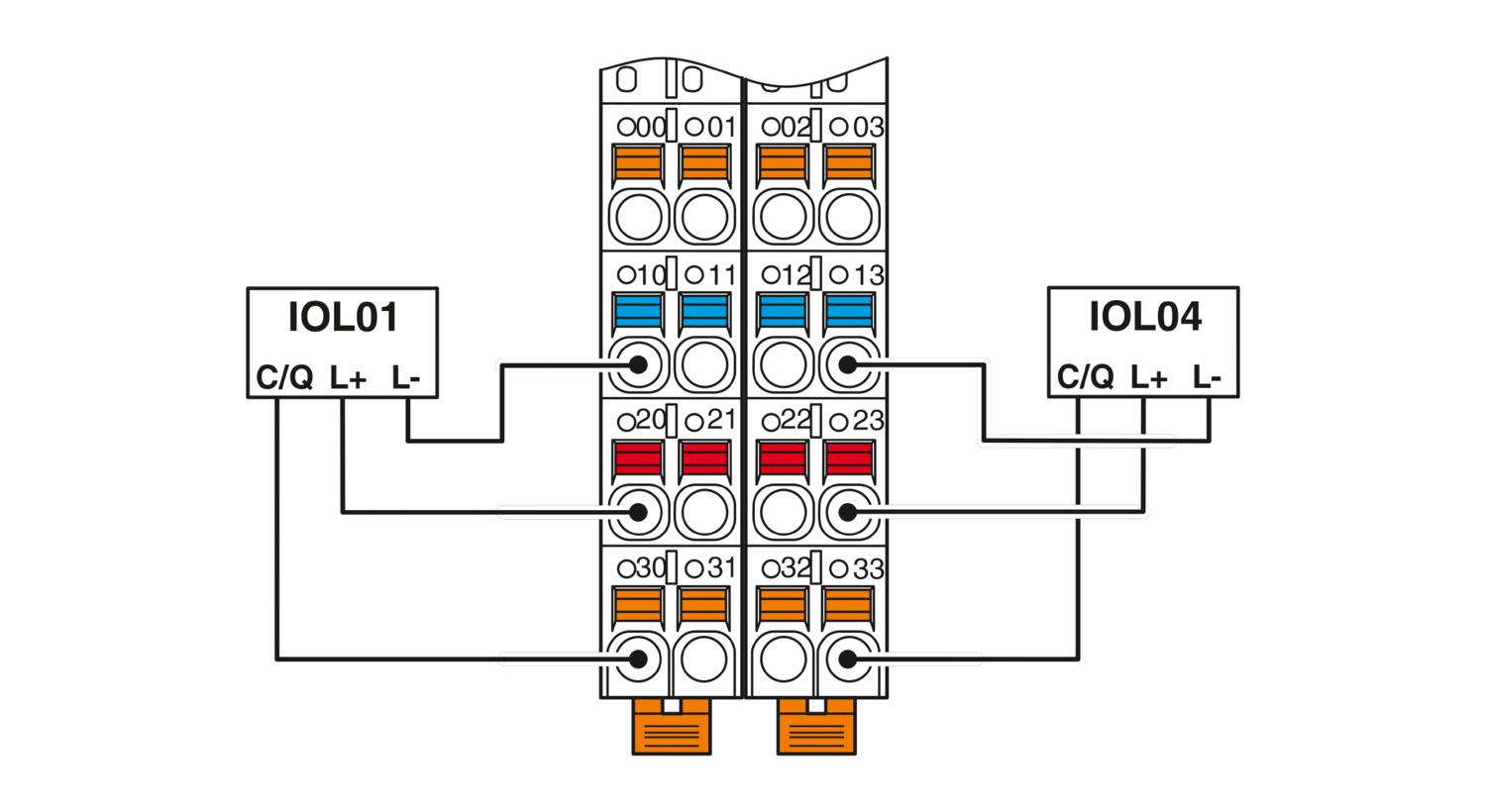

Способ подключения
3-проводной,
2-, 3-проводной кабель
Количество интерфейсов
2
Потребление тока
макс. 50 мА,
макс. 8 A (суммарный потребляемый ток периферийной схемы, на C/Q в режиме цифрового выхода (DO) и на L+/L-)
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Скорость передачи данных
100 Мбит/с
Количество портов
8
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Канал данных процесса
512 бит
Адресное пространство ввода
64 байт
Адресное пространство вывода
64 байт
Количество входов
макс. 8 (МЭК 61131-2 Тип 1)
Номинальное напряжение на входе UIN
24 В DC
Диапазон входных напряжений, сигнал "0"
-0,3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"
11 В DC ... 30 В DC
Номинальный входной ток
тип. 2,5 мА
Ток датчика на канал
макс. 1 A (выкл L+/L-)
Время фильтрования (входной фильтр)
1 мкс
IO-Link
IO-Link
Тип порта
Класс A
Описание выходов
Порты IO-Link в режиме цифрового выхода (DO)
Количество выходов
макс. 8
Номинальный ток на один канал
200 мА
Питание: IO-Link
Питание: IO-Link
Номинальное напряжение питания периферийных устройств
24 В DC
Номинальный ток на один порт IO-Link
1 A (к L+/L-)
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Подача напряжения питания для периферии (UO), вкл. питание портов IO-Link
Потенциалы: Подача напряжения питания для периферии (UO), вкл. питание портов IO-Link
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 50 Гц, 1 мин
Axioline F штекер
Axioline F штекер
