Описание

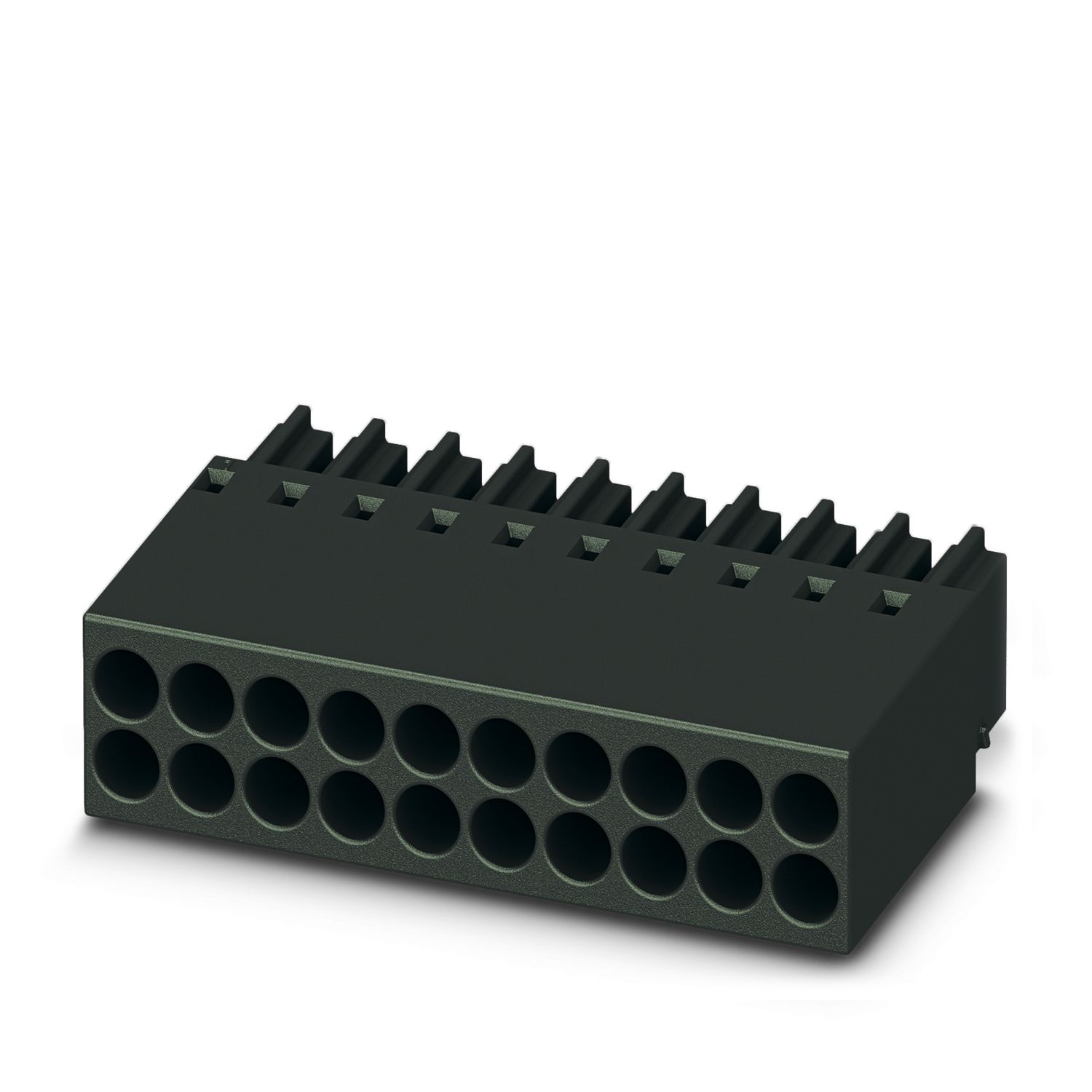

Токопроводящий пластинчатый разъем, номинальное сечение: 0,75 мм², цвет: черный, номинальный ток: 6 А, опорное напряжение (III/2): 160 В, контактная поверхность: Au, тип контактов: гнездовой разъем, количество потенциалов: 16, количество рядов: 2, количество полюсов: 8, количество соединений: 16, серия изделий: DMCC 0.5/..-ST, шаг: 2,54 мм, тип соединения: обжимное соединение, направление вставки проводника/печатной платы: 0°, система подключения: COMBICON DFMC 0.5, фиксация: отсутствует, тип монтажа: отсутствует, тип упаковки: упаковано в картонную коробку
Характеристики
Штрих-код
4055626522715
Номер артикула
1027610
статус на складе в Германии
На складе,
В настоящее время нет на складе
Номинальное сечение
0,75 мм²
Количество рядов
2
Количество точек подключения
16
Номинальное напряжение UN
160 В
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
1,635 g
Вес/шт. (без упаковки)
1,33 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T23:03:19.993,
2026-04-15T06:47:42
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/razem-pecatnoi-platy-dmcc-05-8-st-254-1027610,
https://www.phoenixcontact.com/ru-kz/produkty/razyemy-dlya-pechatnoy-platy-dmcc-05-8-st-254-1027610
Тип изделия
Разъемы для печатной платы
Тип подключения
Oбжимное соединение
Длина снятия изоляции
4,1 мм ... 4,5 мм
Сечение проводника AWG
26 ... 18 (Максимальный наружный диаметр изоляции 1,9 мм)
Сечение гибкого провода
0,14 мм² ... 0,75 мм² (Максимальный наружный диаметр изоляции 1,9 мм)
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

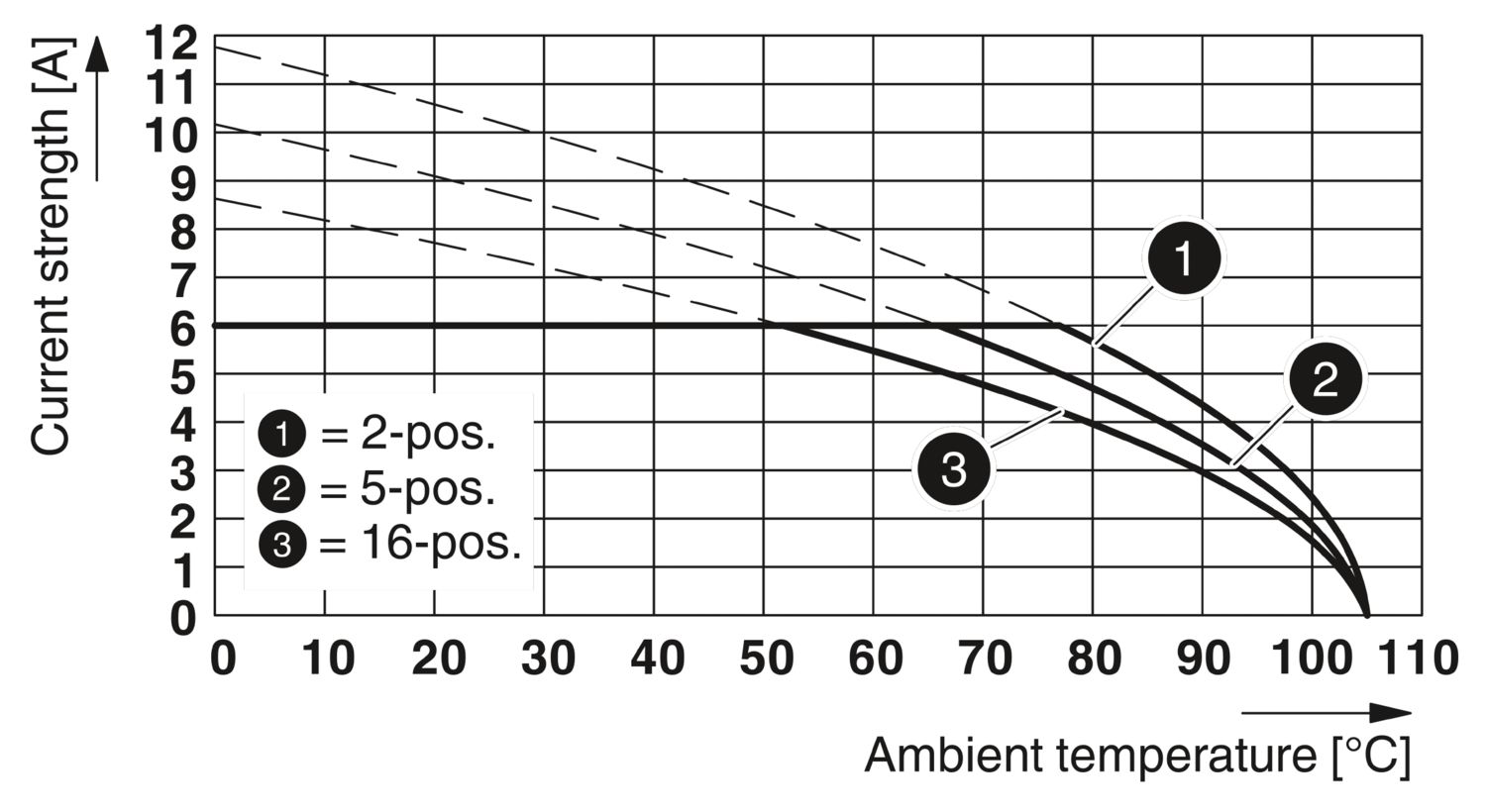

-55 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Номер таможенного тарифа
85366990
Страна происхождения
CN
Серия изделий
DMCC 0,5/..-ST
Результат
Испытание пройдено
Полюсов
8
Спецификации по испытанию
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN 50018:2013-05,
DIN EN 60512-13-2:2006-11,
DIN EN 60068-2-70:1996-07,
DIN EN 60512-13-5:2006-11,
DIN EN 60512-1-1:2003-01,
DIN EN 60512-1-2:2003-01,
DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12,
DIN EN 60068-2-27 (VDE 0468-2-27):2010-02,
DIN EN 60512-5-1:2003-01,
DIN EN 60512-3-1:2003-01,
DIN EN 60664-1 (VDE 0110-1):2008-01
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц,
10 - 150 - 10 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
30г,
300 м/c²,
50 м/с² (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
5 ч,
2 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Контактное сопротивление
2,2 мΩ
Размер шага
2,54 мм
Циклы установки
100
Тип контакта
Розетка
Сопротивление изоляции
Сопротивление изоляции
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Количество циклов
100
Ключ изделия
AAACDA
Товар поставляется стандартно
true,
да
Поддерживается на складе в Германии
Да,
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
6 A
Конструкция
Стандартная
Количество потенциалов
16
Свойства
Свойства
Расчетное напряжение (III/3)
160 В
Расчетное импульсное напряжение (III/3)
2,5 кВ
Данные о материале - контакт
Данные о материале - контакт
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
черный (9005)
CTI согласно МЭК 60112
600
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,14 мм² / гибкий / 18 Н,
0,14 мм² / гибкий / > 18 Н
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
160 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
1,5 мм
минимальное значение пути утечки (III/3)
2 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Система штекерных соединителей
COMBICON DFMC 0,5
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
Указание по применению
Все лабораторные испытания были проведены в комбинации с обозначенными в качестве принадлежностей обжимными контактами.,
Ток зависит от используемого обжимного контакта и сечения провода.,
Соответствующие обжимные контакты приведены в разделе "Принадлежности".,
Данные обжимные контакты можно обрабатывать только при помощи разрешенных инструментов для обжима.
accessory_for1
ссылка на артикул1013418, ссылка на артикул1013419, ссылка на артикул1013420, ссылка на артикул1013425
Преимущества
Экономное подключение обжатых кабелей в большом количестве|Позолоченные контактные площадки обеспечивают долговременную стабильность качества передачи|Двухрядное расположение контактов допускает высокую плотность монтажа в условиях компактной базовой поверхности|Дополнительно можно заказать инструменты для ручного и автоматизированного обжима
Совместимые товары_1
ссылка на артикул1013425, ссылка на артикул1013420, ссылка на артикул1013419, ссылка на артикул1013418, ссылка на артикул1013425, ссылка на артикул1013420, ссылка на артикул1013419, ссылка на артикул1013418, ссылка на артикул1064998, ссылка на артикул1844785, ссылка на артикул1845085, ссылка на артикул1844934, ссылка на артикул1845234, ссылка на артикул1013418, ссылка на артикул1013419, ссылка на артикул1013420, ссылка на артикул1013425, ссылка на артикул1013418, ссылка на артикул1013419, ссылка на артикул1013420, ссылка на артикул1013425,
https://www.phoenixcontact.com/kz/products/1013425, https://www.phoenixcontact.com/kz/products/1013420, https://www.phoenixcontact.com/kz/products/1013419, https://www.phoenixcontact.com/kz/products/1013418, https://www.phoenixcontact.com/kz/products/1844934, https://www.phoenixcontact.com/kz/products/1845085, https://www.phoenixcontact.com/kz/products/1844785, https://www.phoenixcontact.com/kz/products/1845234, https://www.phoenixcontact.com/kz/products/1064998
рекомендуется заказать также
ссылка на артикул1027603,ссылка на артикул1027605,ссылка на артикул1027618,ссылка на артикул1441784,ссылка на артикул1441802,ссылка на артикул1850738,
https://www.phoenixcontact.com/kz/products/1636031,https://www.phoenixcontact.com/kz/products/1437070,https://www.phoenixcontact.com/kz/products/1720246,https://www.phoenixcontact.com/kz/products/1244459,https://www.phoenixcontact.com/kz/products/1722325,https://www.phoenixcontact.com/kz/products/2230011,https://www.phoenixcontact.com/kz/products/1001014,https://www.phoenixcontact.com/kz/products/1049523
Расчетное напряжение (III/2)
160 В
Расчетное импульсное напряжение (III/2)
2,5 кВ
Расчетное напряжение (II/2)
320 В
Расчетное импульсное напряжение (II/2)
2,5 кВ
Линейка изделий
COMBICON Connectors XS
Блокировка
Блокировка
Тип фиксатора
без
Тип крепления
без
Направление подключения, проводник / печатная плата
0 °
Металлическая поверхность зоны контакта (покрытие)
Золото (Au)
Указания по контакту
Информацию об основном материале и об обработке поверхностей обжимных контактов вы найдете в электронном магазине в разделе технических данных соответствующего обжимного контакта.,
Эти штекерные соединители соответствуют DIN EN 61984, штекерные соединители без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
Прочность на разрыв обжимных соединений
Прочность на разрыв обжимных соединений
Усилие подключения и извлечения
Усилие подключения и извлечения
Усилие установки на 1 полюс, прибл.
2 Н
Усилие съема на 1 полюс, прибл.
2 Н
Стойкость маркировки
Стойкость маркировки
Поляризация и кодирование
Поляризация и кодирование
Визуальный осмотр
Визуальный осмотр
Проверка размеров
Проверка размеров
Испытания на долговечность
Испытания на долговечность
Импульсное напряжение на уровне моря
2,95 кВ
Проходное сопротивление R1
2,2 мΩ
Проходное сопротивление R2
2,2 мΩ
Проходное сопротивление R2 2-ой ярус
2,4 мΩ
Сопротивлением изоляции между соседними полюсами
5 МОм,
> 5 МОм
Климатические испытания
Климатические испытания
Коррозионное воздействие
1,0 дм^3 SO2 на ^300 дм^3/40 °C/1 цикл,
1,0 дм3 SO2 на 300 дм3/40 °C/1 цикл
Тепловая нагрузка
105 °C/168 ч
Испытательное переменное напряжение
1,39 кВ
Термическое испытание | Группа испытания C
Термическое испытание | Группа испытания C
Испытанное число контактов
16
Воздушные зазоры и пути утечки |
Воздушные зазоры и пути утечки |
Расчетное напряжение изоляции (III/2)
160 В
минимальное значение воздушного зазора - негомогенное поле (III/2)
1,5 мм
минимальное значение пути утечки (III/2)
1,5 мм
Расчетное напряжение изоляции (II/2)
320 В
минимальное значение воздушного зазора - негомогенное поле (II/2)
1,5 мм
минимальное значение пути утечки (II/2)
1,6 мм
ECLASS-13.0
27460202
ECLASS-15.0
27460202
UNSPSC 21.0
39121400
CO2e кг
0,015 кг CO2e
ETIM 10.0
EC002638
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27460202 ECLASS-15.0 27460202 ETIM ETIM 10.0 EC002638 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Заводская проводка
150 В
Длина [l]
16 мм
Ширина [w]
20,82 мм
Высота [h]
6,49 мм
Разрыв контактов
< 1 µs
Примечание по изменению напряжения
При сечении кабеля AWG 18 или 0,75 мм² номинальное напряжение изоляции снижается до 63 В при расчетном импульсном напряжении 1,5 КВ и степени загрязнения 1 или 2, в зависимости от толщины изоляции используемого кабеля.
