Описание

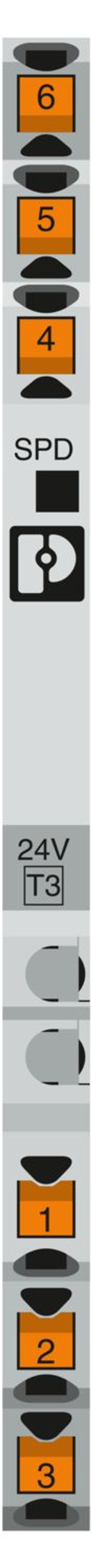

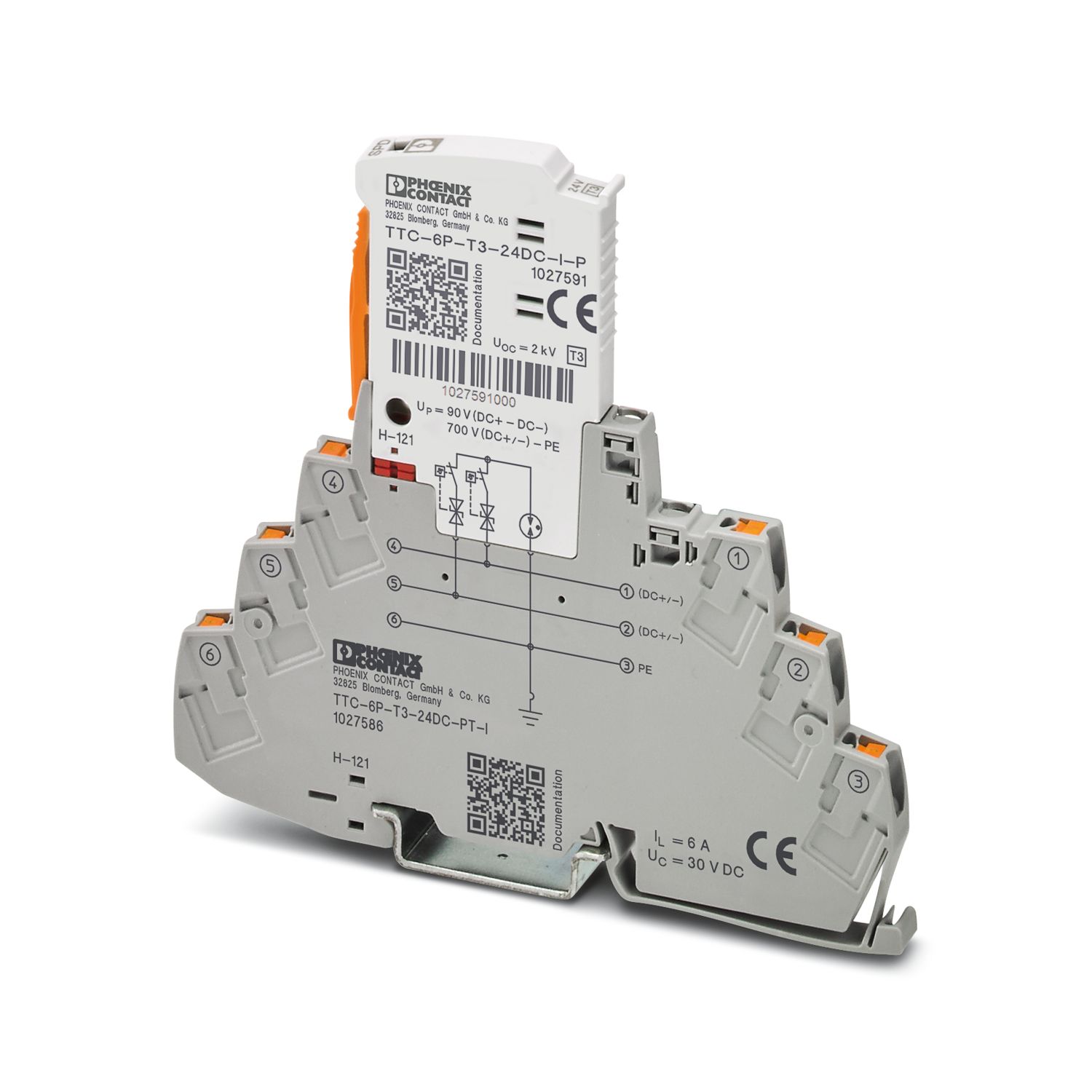

УЗИП типа 3, в комплектации из защитного штекера и базового элемента, со встроенным индикатором состояния для источников питания 24 В DC
Характеристики
Штрих-код
4055626522333

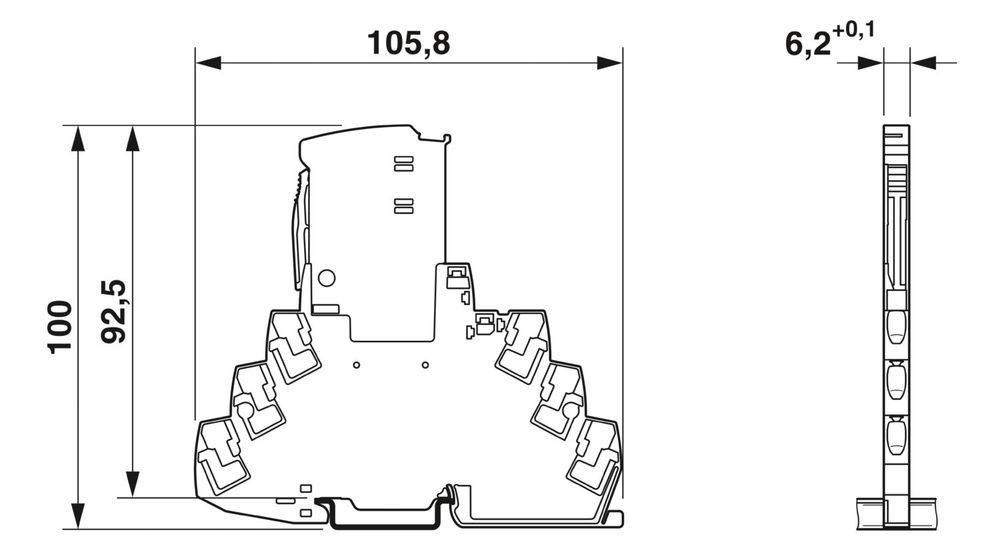

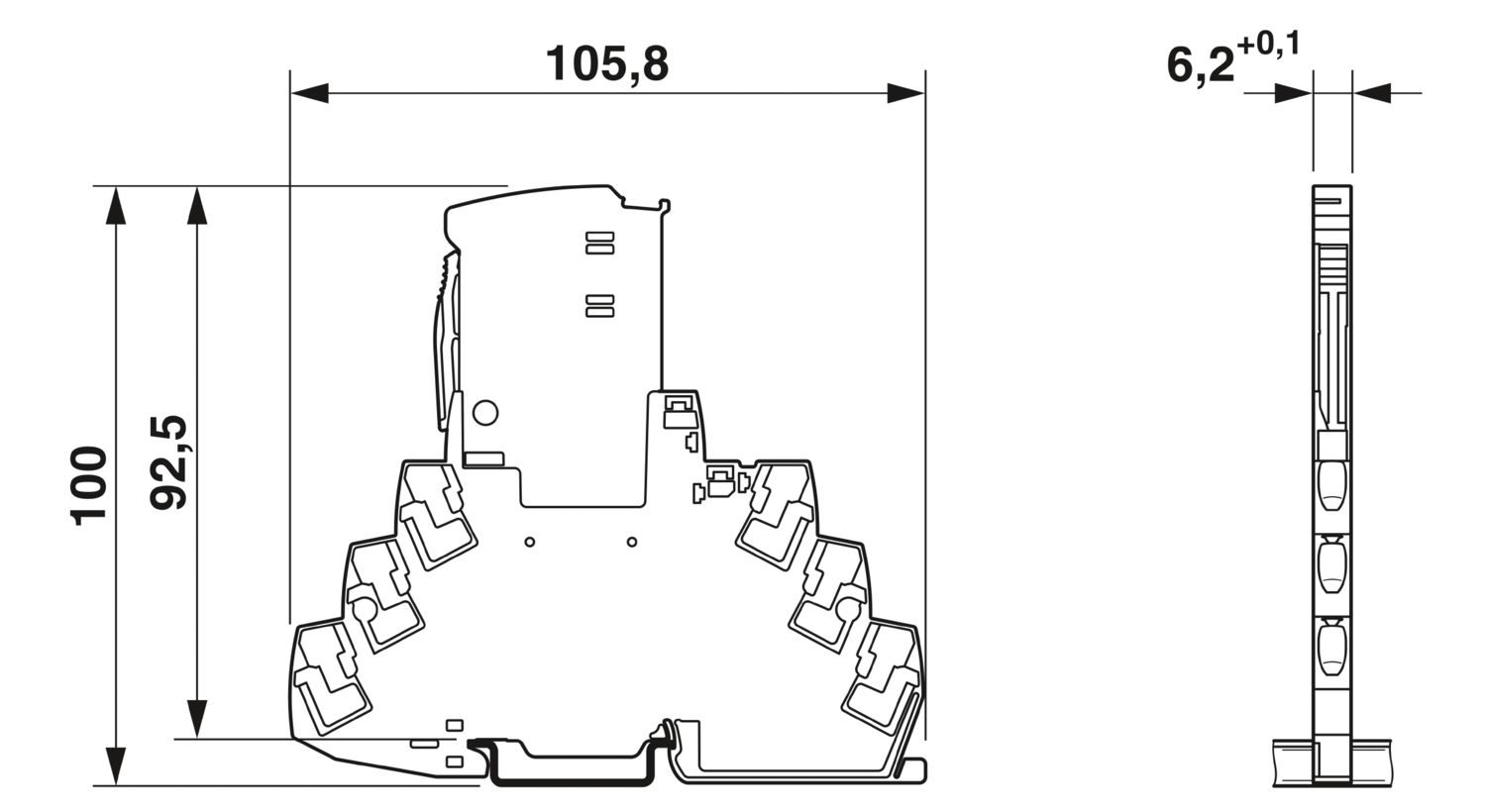

Габариты (ДxШxВ, см):
6.2x105.8x100
Номер артикула
1027586
статус на складе в Германии
На складе
Номинальное напряжение UN
24 В DC
Общая информация
Общая информация
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
49 g
Вес/шт. (без упаковки)
36,62 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T22:57:21.05
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/ustroistvo-zasity-ot-perenaprazenii-tip3-ttc-6p-t3-24dc-pt-i-1027586
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
Зажимы Push-in
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Высота
≤ 6000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PBT
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
Монтажная рейка: TH 35 - 7,5 mm
Номер таможенного тарифа
85363030
Страна происхождения
DE
Серия изделий
TERMITRAB complete
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Полюсов
2
Указание
CBM:,
2011,
2012
UL, США / Канада
Class I, Div. 2, Groups A, B, C, D T4A
Степень защиты
IP20
Производитель
Phoenix Contact
Материал корпуса
PBT
Удары (при эксплуатации)
30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
5г (10 Гц ... 150 Гц / 20 циклов / ось / X, Y, Z)
Стандарты/нормативные документы
МЭК 61643-11,
EN 61643-11
Ключ изделия
CL14D2
Соответствие/сертификаты
Соответствие/сертификаты
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Макс. длительное рабочее напряжение UC
30 В DC
accessory_for1
ссылка на артикул1464485, ссылка на артикул1464486, ссылка на артикул1471917, ссылка на артикул1471918
accessory_for0
ссылка на артикул2938811, ссылка на артикул2938840, ссылка на артикул2866653, ссылка на артикул2938730, ссылка на артикул2938756, ссылка на артикул2866446, ссылка на артикул2866983, ссылка на артикул2938714, ссылка на артикул2938743, ссылка на артикул2938837, ссылка на артикул2908262, ссылка на артикул2908261, ссылка на артикул2909902, ссылка на артикул2909903, ссылка на артикул2909904, ссылка на артикул2909906, ссылка на артикул2909908, ссылка на артикул2909909, ссылка на артикул2909910, ссылка на артикул1135734, ссылка на артикул1135740, ссылка на артикул1135745, ссылка на артикул1135749, ссылка на артикул1135751, ссылка на артикул1135752, ссылка на артикул1135753, ссылка на артикул1361043, ссылка на артикул1361049, ссылка на артикул1361051, ссылка на артикул1361055, ссылка на артикул1388391, ссылка на артикул1441495, ссылка на артикул1441496, ссылка на артикул1464483, ссылка на артикул1464484
Преимущества
Экономия пространства и затрат благодаря узкой конструкции всего 6 мм|Постоянный контроль защитных устройств и механический индикатор состояния с опциональной дистанционной сигнализацией|Простота выбора для любых требований в области контрольно-измерительных приборов и автоматики благодаря полному портфолио с индивидуальными характеристиками изделий|Простая проверка и документирование с CHECKMASTER 2 благодаря штекерным защитным модулям|Отсутствие воздействия на сигнал во время обслуживания благодаря вставке и извлечению защитного штекера с нейтральным импедансом
Совместимые товары_1
ссылка на артикул1135753, ссылка на артикул1361043, ссылка на артикул1361049, ссылка на артикул1361051, ссылка на артикул1361055, ссылка на артикул1388391, ссылка на артикул1441495, ссылка на артикул1441496, ссылка на артикул1464483, ссылка на артикул1464484, ссылка на артикул1464485, ссылка на артикул1464486, ссылка на артикул1471917, ссылка на артикул1471918, ссылка на артикул2938811, ссылка на артикул2938840, ссылка на артикул2866653, ссылка на артикул2938730, ссылка на артикул2938756, ссылка на артикул2866446, ссылка на артикул2866983, ссылка на артикул2938714, ссылка на артикул2938743, ссылка на артикул2938837, ссылка на артикул2908262, ссылка на артикул2908261, ссылка на артикул2909902, ссылка на артикул2909903, ссылка на артикул2909904, ссылка на артикул2909906, ссылка на артикул2909908, ссылка на артикул2909909, ссылка на артикул2909910, ссылка на артикул1135734, ссылка на артикул1135740
Совместимые товары_0
ссылка на артикул0825027, ссылка на артикул0808710, ссылка на артикул0808736, ссылка на артикул0808765, ссылка на артикул3022276, ссылка на артикул2907810, ссылка на артикул2839295, ссылка на артикул2839512, ссылка на артикул0811228, ссылка на артикул1027591, ссылка на артикул2938811, ссылка на артикул2938840, ссылка на артикул2866653, ссылка на артикул2938730, ссылка на артикул2938756, ссылка на артикул2866446, ссылка на артикул2866983, ссылка на артикул2938714, ссылка на артикул2938743, ссылка на артикул2938837, ссылка на артикул2908262, ссылка на артикул2908261, ссылка на артикул2909902, ссылка на артикул2909903, ссылка на артикул2909904, ссылка на артикул2909906, ссылка на артикул2909908, ссылка на артикул2909909, ссылка на артикул2909910, ссылка на артикул1135734, ссылка на артикул1135740, ссылка на артикул1135745, ссылка на артикул1135749, ссылка на артикул1135751, ссылка на артикул1135752
рекомендуется заказать также
ссылка на артикул2838733,ссылка на артикул2882828,ссылка на артикул2905230,ссылка на артикул2905333,ссылка на артикул2906726,ссылка на артикул2906815,ссылка на артикул2907811,ссылка на артикул2907925,ссылка на артикул2907928
Совместимые товары_2
ссылка на артикул1135745, ссылка на артикул1135749, ссылка на артикул1135751, ссылка на артикул1135752, ссылка на артикул1135753, ссылка на артикул1361043, ссылка на артикул1361049, ссылка на артикул1361051, ссылка на артикул1361055, ссылка на артикул1388391, ссылка на артикул1441495, ссылка на артикул1441496, ссылка на артикул1464483, ссылка на артикул1464484, ссылка на артикул1464485, ссылка на артикул1464486, ссылка на артикул1471917, ссылка на артикул1471918
Класс испытания согл. МЭК
III
Тип EN
T3
Система энергоснабжения IEC
DC
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
cветовой
Величина CTI материала
600
Номинальный импульсный ток утечки In (8/20) мкс
1 кA
Количество портов
One
Цвет (Базовый элемент)
серый (RAL 7042)
Цвет (Штекер)
cветло серый (RAL 7035)
Источники питания
Источники питания
Направление действие
1L-N & N-PE

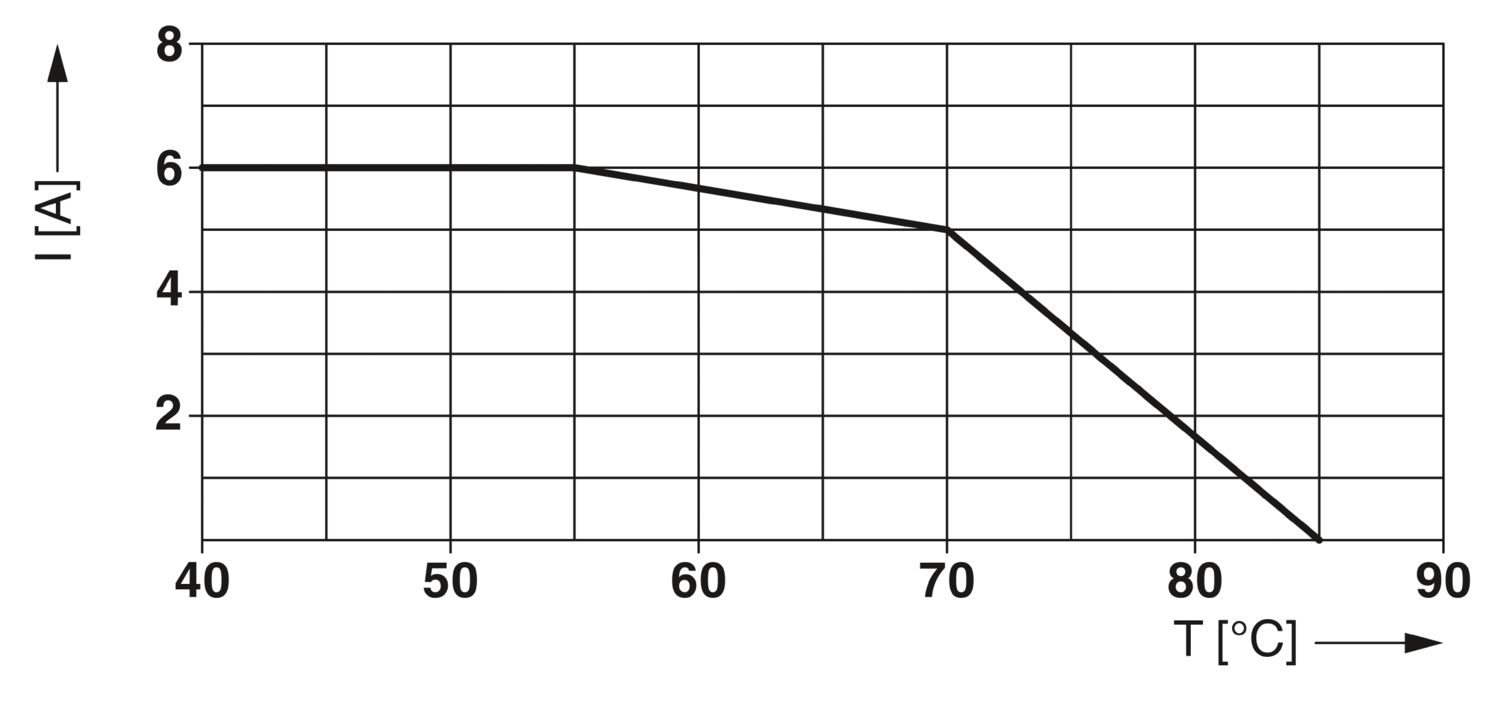

Номинальный ток IL
6 A (30 °C)
Ток защитного проводника IPE
≤ 5 мкA
Комбинированный импульс UOC
2 кВ (2 Ом)
Уровень защиты Up (DC+) - (DC-)
≤ 0,09 кВ (Uoc= 2 кВ)
Уровень защиты Up (DC+/DC-) - PE
≤ 0,7 кВ
Время срабатывания tA (DC+) - (DC-)
≤ 1 нс
Время срабатывания tA (DC+/DC-) - PE
≤ 100 нс
Стойкость к короткому замыканию ISCCR
60 A DC (без дополнительного входного предохранителя)
Макс. номинал входного предохранителя при подключении ответвлений
6 A (gG)
EN 61643-11
EN 61643-11
