Описание
Распредкоробка, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON Пластик, количество гнезд: 8, полюсов: 5, кодирование: A, гнездо для платы: Двойной, индикатор состояния: да, PNP; годключение магистрального кабеля: Жесткое подключение 180°, PUR/PVC, длина кабеля: 20 м, экранирование: нет
Характеристики
Штрих-код
4055626520223

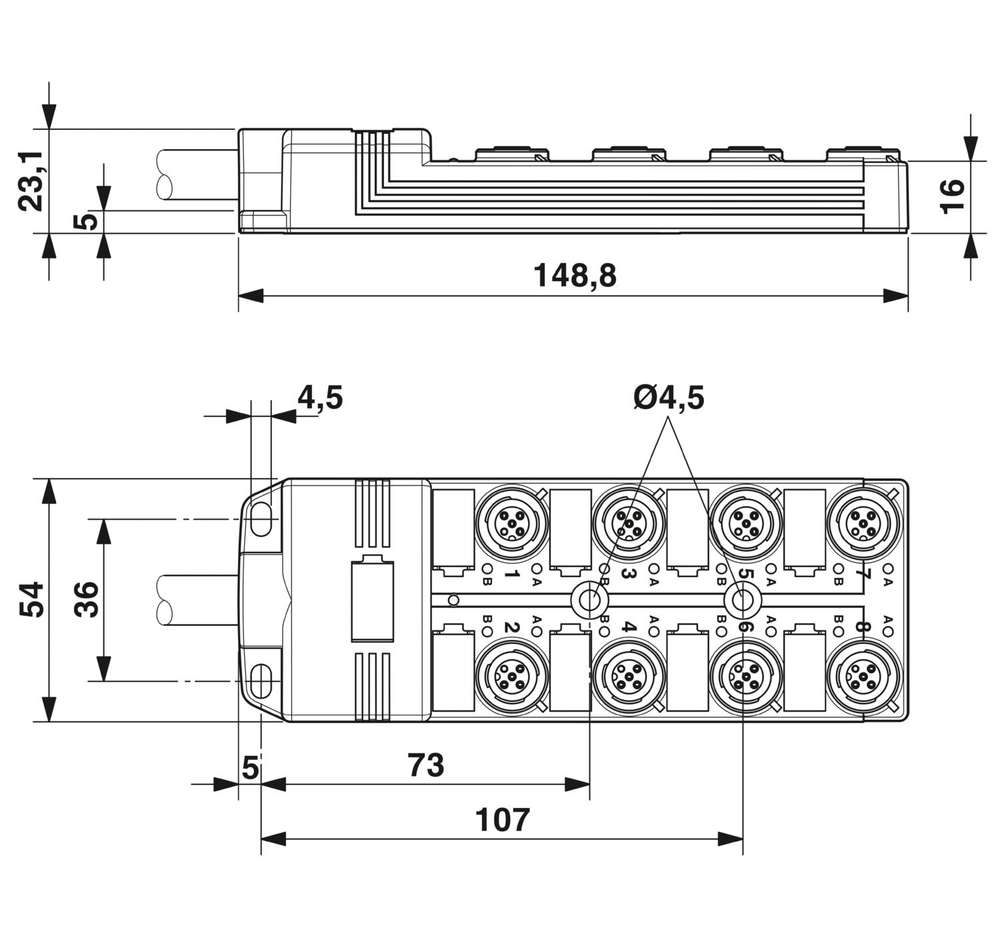

Габариты (ДxШxВ, см):
54x23x0
Номер артикула
1027000
Номинальное напряжение UN
24 В DC
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
4 268 g
Вес/шт. (без упаковки)
4 000 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T22:57:21.05
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/korobka-datcika-i-ispolnitelnogo-elementa-sacb-8-16-l-200pur-sco-p-1027000
Класс воспламеняемости согласно UL 94
V0
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 90 °C (кабель, жестко прокладываемый),
-25 °C ... 80 °C
Номер таможенного тарифа
85444290
Страна происхождения
DE
Полюсов
5,
19
Указание по монтажу
ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки.
Применение
Стандартн.
Степень защиты
IP65
Длина кабеля
20 м
Испытательное напряжение
2000 В
Материал, изоляция проводника
ПВХ
Диаметр проводника вкл. изоляцию
1,5 мм ±0,1 мм (Сигнальный провод)
Наружный диаметр кабеля
10,50 мм ±0,2 мм
Производитель
Phoenix Contact
Соединение провода
Соединение провода
Обозначение стандарта
Разъем M12
Стандарты/нормативные документы
МЭК 61076-2-101
Ключ изделия
AF3CBA
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Материал, контактная поверхность
позолоченный
Прочие характеристики
не содержит силикона
Указание по применению
Перед вводом в эксплуатацию закрыть свободные гнезда. Подходящие заглушки можно найти в разделе «Принадлежности».
Преимущества
Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON|Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты|Гибкое, децентрализованное объединение сигналов в одном магистральном проводе|Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике|Экономия места: распределительная коробка с двойным рядом шунтирования для установки двух датчиков в одно гнездо
Совместимые товары_1
ссылка на артикул1553129, ссылка на артикул0827490, ссылка на артикул0828238, ссылка на артикул0801491, ссылка на артикул0801575, ссылка на артикул0827494, ссылка на артикул0828239, ссылка на артикул0801492, ссылка на артикул0801576, ссылка на артикул2853996, ссылка на артикул1208429, ссылка на артикул1212224, ссылка на артикул1212600, ссылка на артикул1208432, ссылка на артикул1208445
Материал Корпус
PBT
Внешняя оболочка, материал
PUR
Тип кабеля
PUR / ПВХ черного цвета [PUR]
Внешняя оболочка, цвет
черный RAL 9005
Сечение жил кабеля
16x 0,5 мм² (Сигнальный провод)
Минимальный радиус изгиба, при жесткой прокладке
79 мм
Минимальный радиус изгиба, при подвижной прокладке
105 мм
Маслостойкость
согласно VDE 0472, часть 803
Негорючесть
согласно DIN EN 50265
Вес проводника
183,7 кг/км
Локальная диагностика
Локальная диагностика,
Электропитание LED зел.
оптическое представление
LED зел.
Количество гнезд
8
Отдельная жила, цвет
коричневый, синий, желто-зеленый, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый, серо-розовый, красно-синий, бело-зеленый, коричнево-зеленый, бело-желтый, желто-коричневый, бело-серый, серо-коричневый
Экранирован.
нет
Конструкция кабеля, сигнальная линия
28x 0,15 мм
AWG, сигнальная линия
20
Материал проводника
медный гибкий провод
Общая скрутка
Скрученные жилы
Механические ключи
A
СИД
да
Контролируемая функция
Электропитание
Рабочее напряжение, максимальное Umax
30 В DC
Общий номинальный ток
12 A
Нагрузочная способность по току на 1 цепь, макс.
2 A
Нагрузочная способность на 1 гнездо
4 A
Тип подключения, датчик / исполнительный элемент
Гнездовой разъем M12-SPEEDCON
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства
0,4 Нм
Момент затяжки монтажного винта крепления корпуса
0,5 Нм

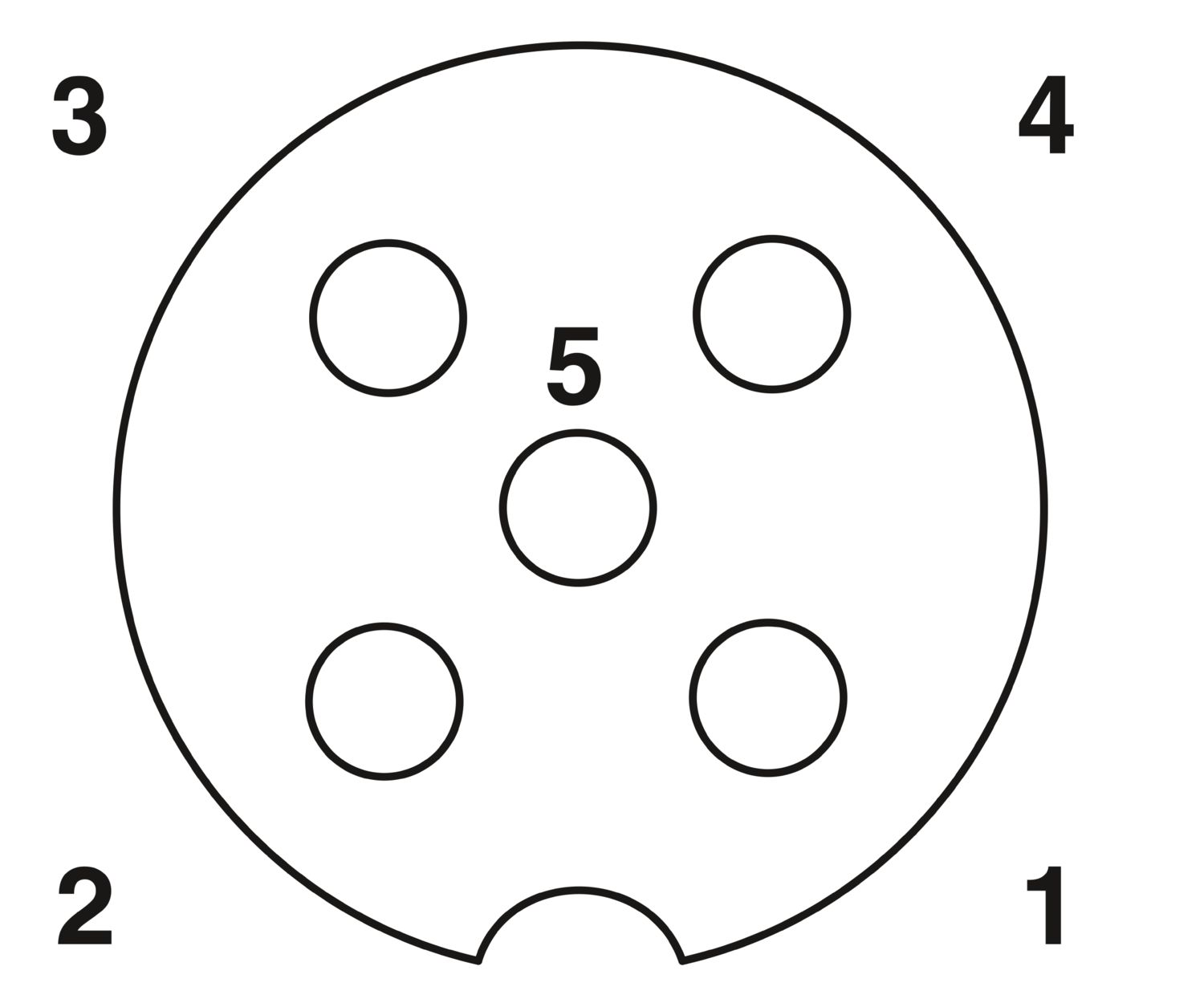

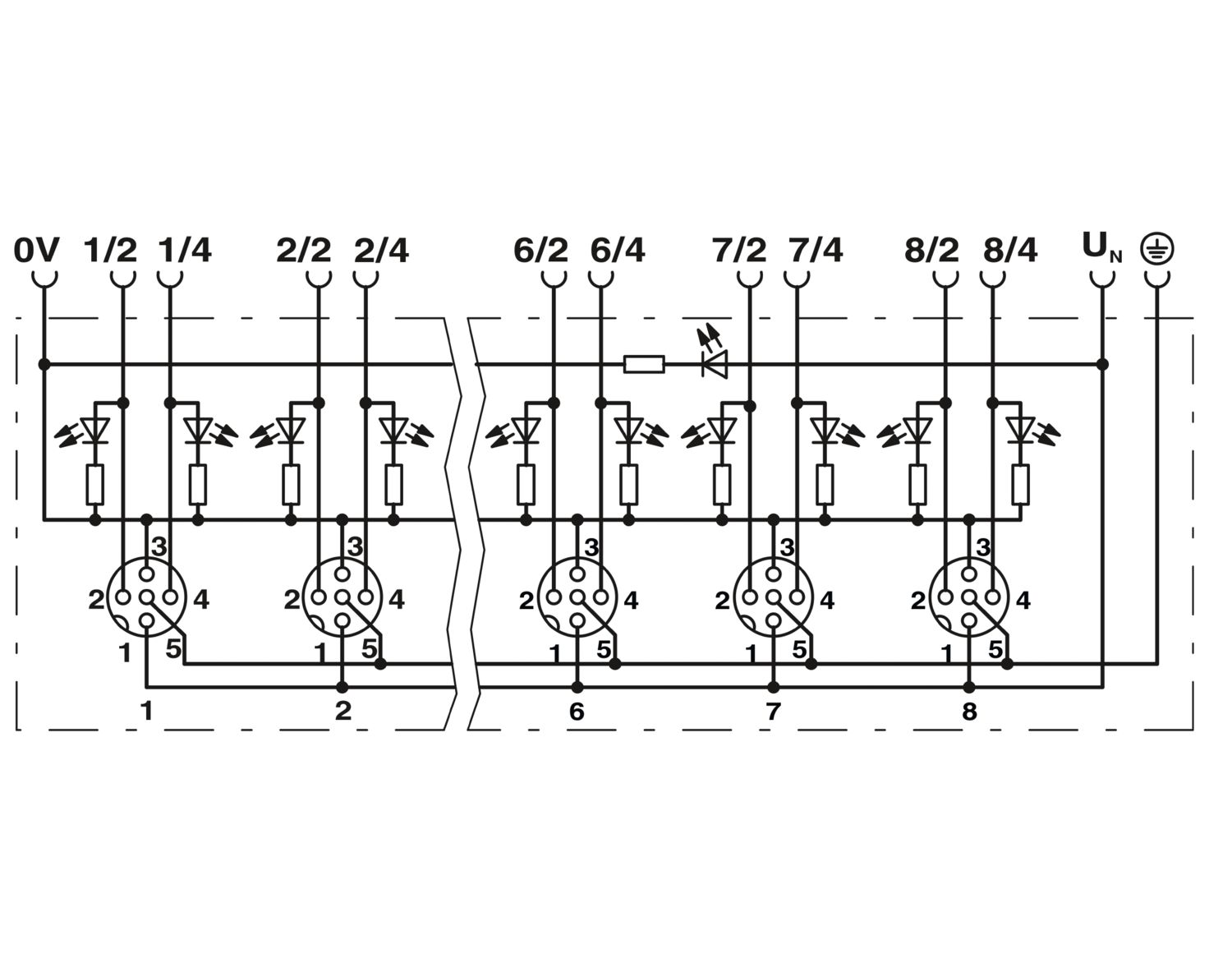

Разводка подсоединений
Разводка подсоединений
Гнездо/полюс = цвет жилы или подключение
1 / 4 (A) = WH
Индикатор состояния имеется
да
Материал Резьбовая втулка
PBT
Материал Заливочная масса
PUR
Материал, уплотнение Уплотнительное кольцо
NBR
Материал, держатель контакта
PA
PUR / ПВХ черного цвета [PUR]
PUR / ПВХ черного цвета [PUR]
UL AWM Style
20549 (80 °C / 300 В)
Конструкция кабеля, напряжение питания
56x 0,15 мм
AWG, напряжение питания
17
Толщина стенок внутренней оболочки
≥ 0,15 мм
Толщина стенки, внешняя оболочка
≥ 0,76 мм
Номинальное напряжение, кабель
300 В
Минимальный радиус изгиба, жесткая прокладка
7,5 x D
Минимальный радиус изгиба, гибкая прокладка
10 x D
Динамическая устойчивость (изгиб)
Макс. количество циклов изгибания: 1500000, Радиус изгиба: 10 x D, Путь перемещения: 2 м, Скорость поперечного перемещения: 2 м/c
Стойкость, прочие данные
хорошая стойкость к кислотам, щелочам и растворителям
