Описание

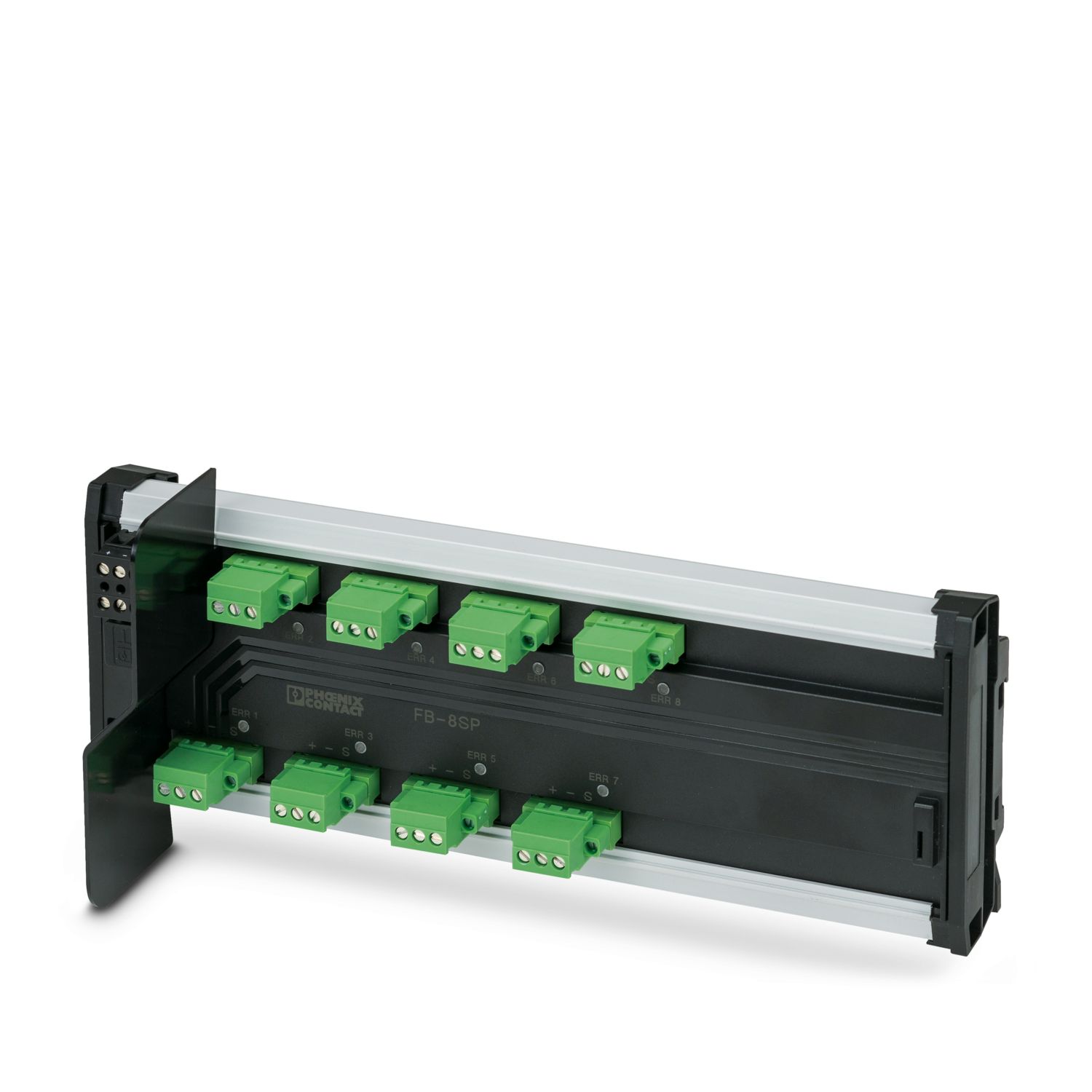

Устройство сопряжения для Foundation Fieldbus и PROFIBUS PA с клеммными соединениями для восьми тупиковых отводов с устройствами полевой шины.
Характеристики
Штрих-код
4055626519111

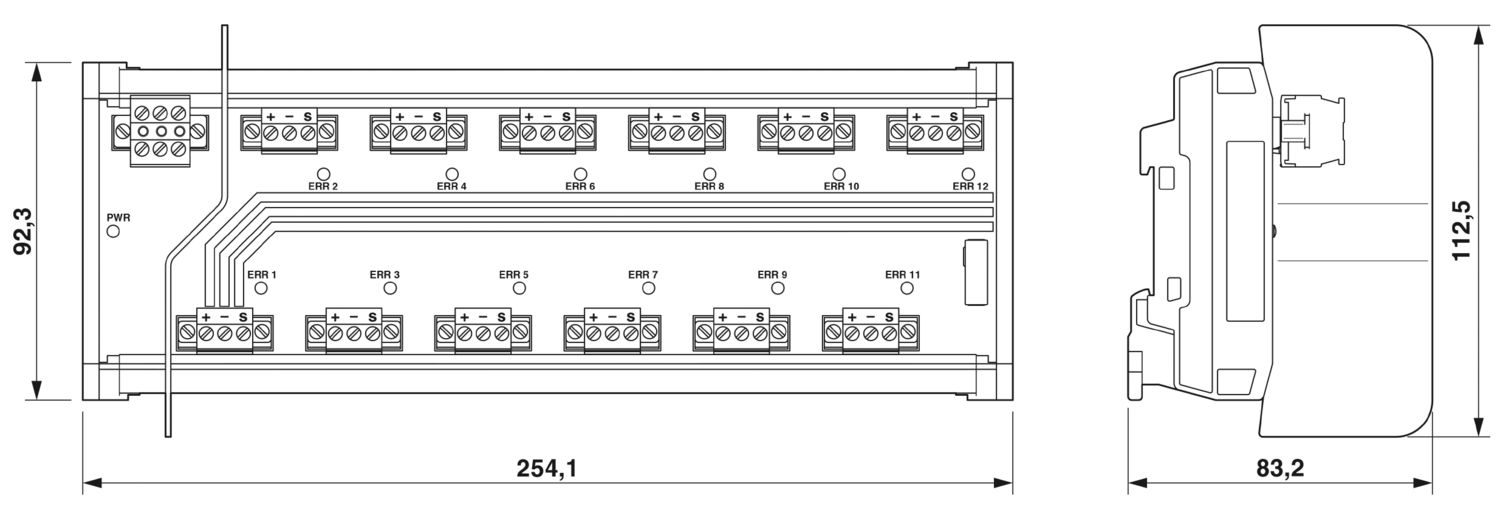

Габариты (ДxШxВ, см):
254.1x112.5x83.5
Номер артикула
1026043
статус на складе в Германии
В настоящее время нет на складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
470 g
Вес/шт. (без упаковки)
466,3 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T21:30:48.27
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/ustroistvo-soprazenia-fb-8sp-1026043
Тип подключения
Вставные винтовые клеммы COMBICON для любых ответвлений
Сечение жесткого провода
2,50 мм² ... 0,20 мм²
Сечение гибкого провода
2,50 мм² ... 0,20 мм²
Сечение гибкого проводника [AWG]
24 ... 12
Высота
2000 м
Класс воспламеняемости согласно UL 94
V0
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-50 °C ... 90 °C
Температура окружающей среды (хранение/транспорт)
-50 °C ... 90 °C
Допустимая влажность воздуха (хранение / транспортировка)
без выпадения конденсата
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85369095
Страна происхождения
US
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
Class I, Div. 2, Groups A, B, C, D,
Взрывозащита II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs,
Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs,
Class I, Zone 2,
Ex ec [ic] IIC T4 Gc
Ударопрочность
30г, 11 мс
Стандарты / нормативные документы
Стандарты / нормативные документы,
EN 60079-0:2011, EN 60079-11:2012, EN 60079-15:2005, EN 60079-15:2010,
Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12,
Сухое тепло в соответствии с МЭК 61131-2,
Влажное тепло в соответствии с МЭК 61131-2,
Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178,
МЭК 61158-2
Сертификат
Sira 13ATEX4247X,
IECEx SIR 13.0089X,
PxCAI22UKEx2316307X
Монтажное положение
на горизонтальной и вертикальной монтажной рейке NS 35 согласно EN 60715
Питание
Питание
Потребляемый ток
6,5 мА (максимальная без нагрузки)
Степень защиты
IP20
Выходное номинальное напряжение
≤ 32 В (на ответвление)
Диапазон напряжения питания
10,6 В DC ... 32 В DC (Вход на стороне магистральной линии)
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
UL, США
UL, США
Производитель
Phoenix Contact
Макс. допустимая отн. влажность воздуха (при эксплуатации)
95 % (без выпадения конденсата)
Вибрация (при эксплуатации)
10 Гц ... 150 Гц, 5г
Ключ изделия
DNC144
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²
Сечение провода AWG мин.
24
Сечение провода AWG макс.
12
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Количество каналов
8
Стандарты
Стандарты
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества

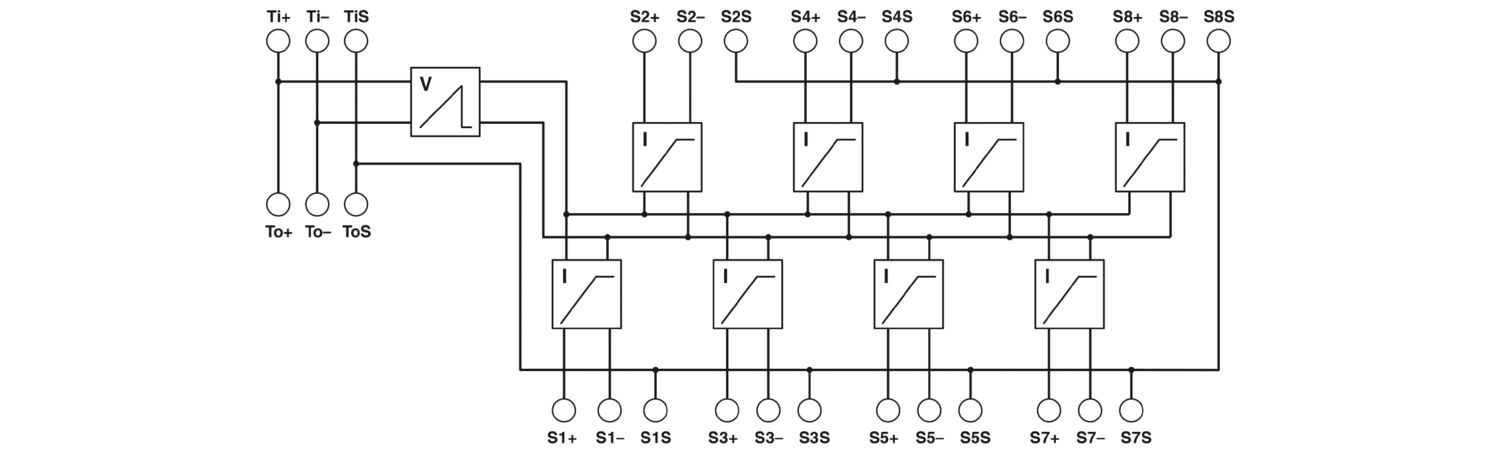

Возможно подключение максимум 8 полевых устройств Foundation Fieldbus или PROFIBUS PA|Предварительно монтированный нагрузочный резистор|Защита от короткого замыкания с ограничением тока на каждое ответвление|Отсутствие проблем с радиусом изгиба кабеля за счет штекерной конфигурации только на одной стороне|Подсоединения ответвлений для стандартов Ex-nA- [nL], Ex nA- [ic] или FISCO ic
Совместимые товары_1
ссылка на артикул2316146, ссылка на артикул2800755, ссылка на артикул2839415, ссылка на артикул2316034
рекомендуется заказать также
ссылка на артикул1406125,ссылка на артикул1442816,ссылка на артикул1446149,ссылка на артикул1475114,ссылка на артикул1494172,ссылка на артикул1913141,ссылка на артикул2980445
MTTF
723 лет (25 градусов C)
Сигнал
FOUNDATION Fieldbus
Сечение провода AWG
24 ... 12
Потребляемый ток, типовой
6,5 мА
Данные по технике безопасности
Данные по технике безопасности
Входное напряжение Ui
32 В (IIB (C/D))
Индуктивность Li
4 мГн
Емкость Ci
0 мкФ
Макс. выходное напряжение Uo
Uin (Ответвление)
Макс. выходной ток Io
56 мА (Ответвление)
Макс. выходная мощность Po
1,792 Вт
IIC/IIB (Ответвление): макс. внешняя индуктивность Lo / макс. внешняя емкость Co
/ 80 нФ
Данные: Foundation Fieldbus и сегмент PROFIBUS PA
Данные: Foundation Fieldbus и сегмент PROFIBUS PA
Нагрузочные резистор
В комплекте с внешним извлекаемым разъемом с сопротивлением 100 Ом
Выходной ток
38 мА
Устойчивость к коррозии согласно ANSI-ISA 71.04-1985 - степень тяжести G3
:
CSA, USA/Canada
CSA, USA/Canada
CCC
CCC
Все характеристики
Отзывы
Отзывов еще никто не оставлял
