Описание

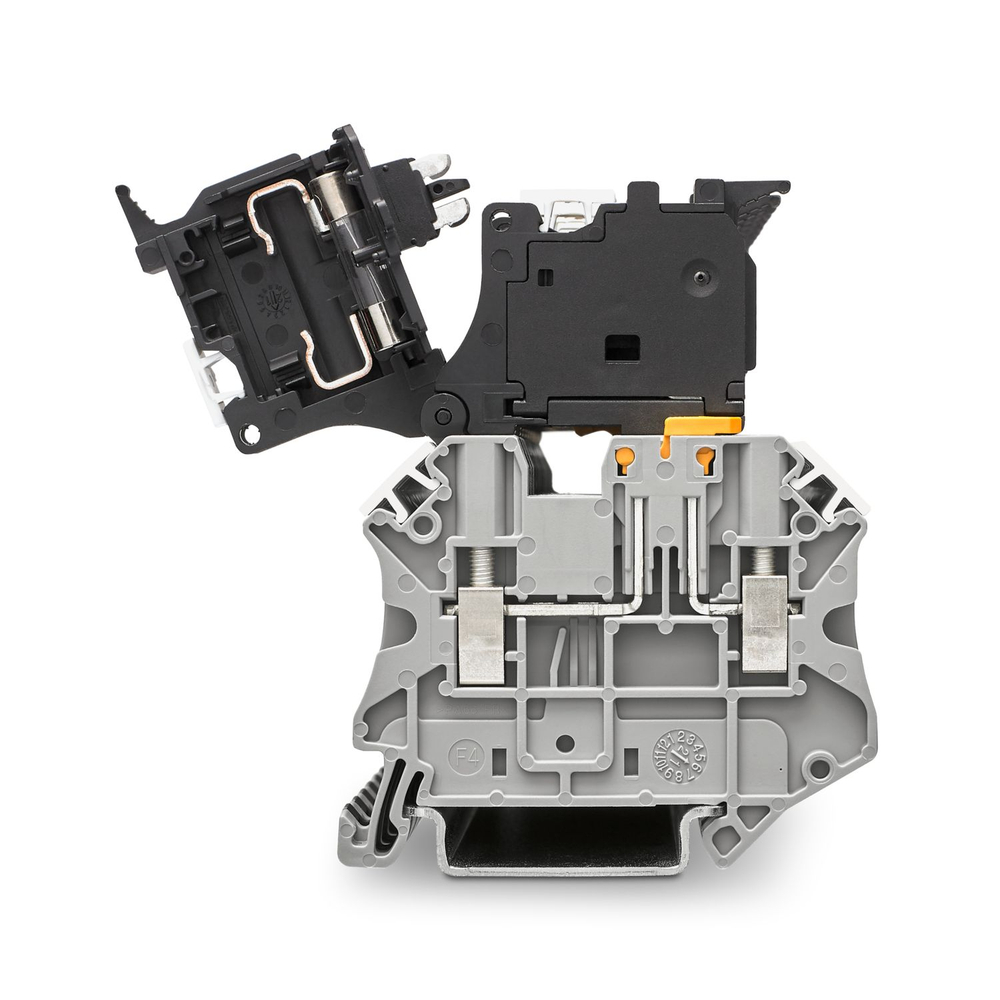

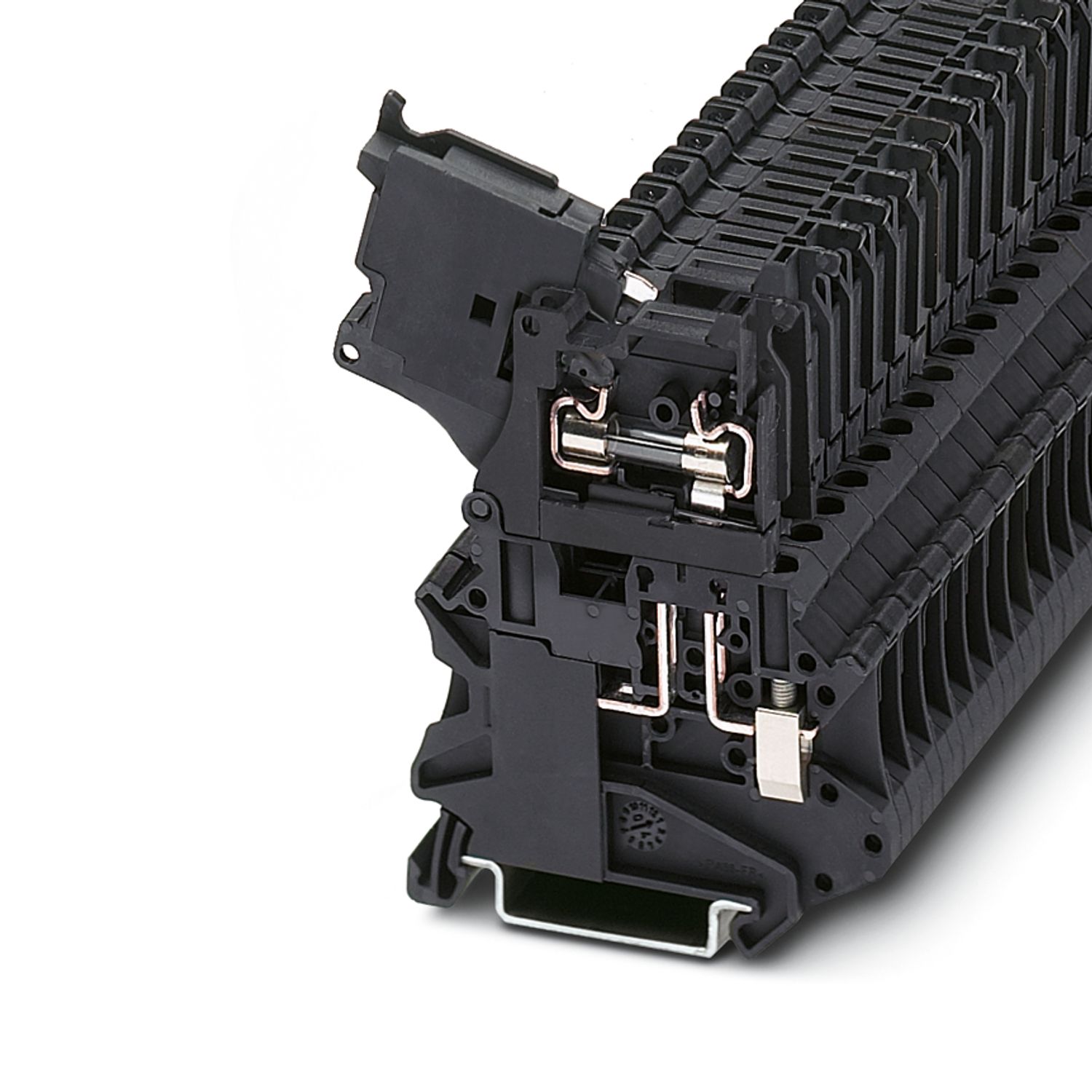

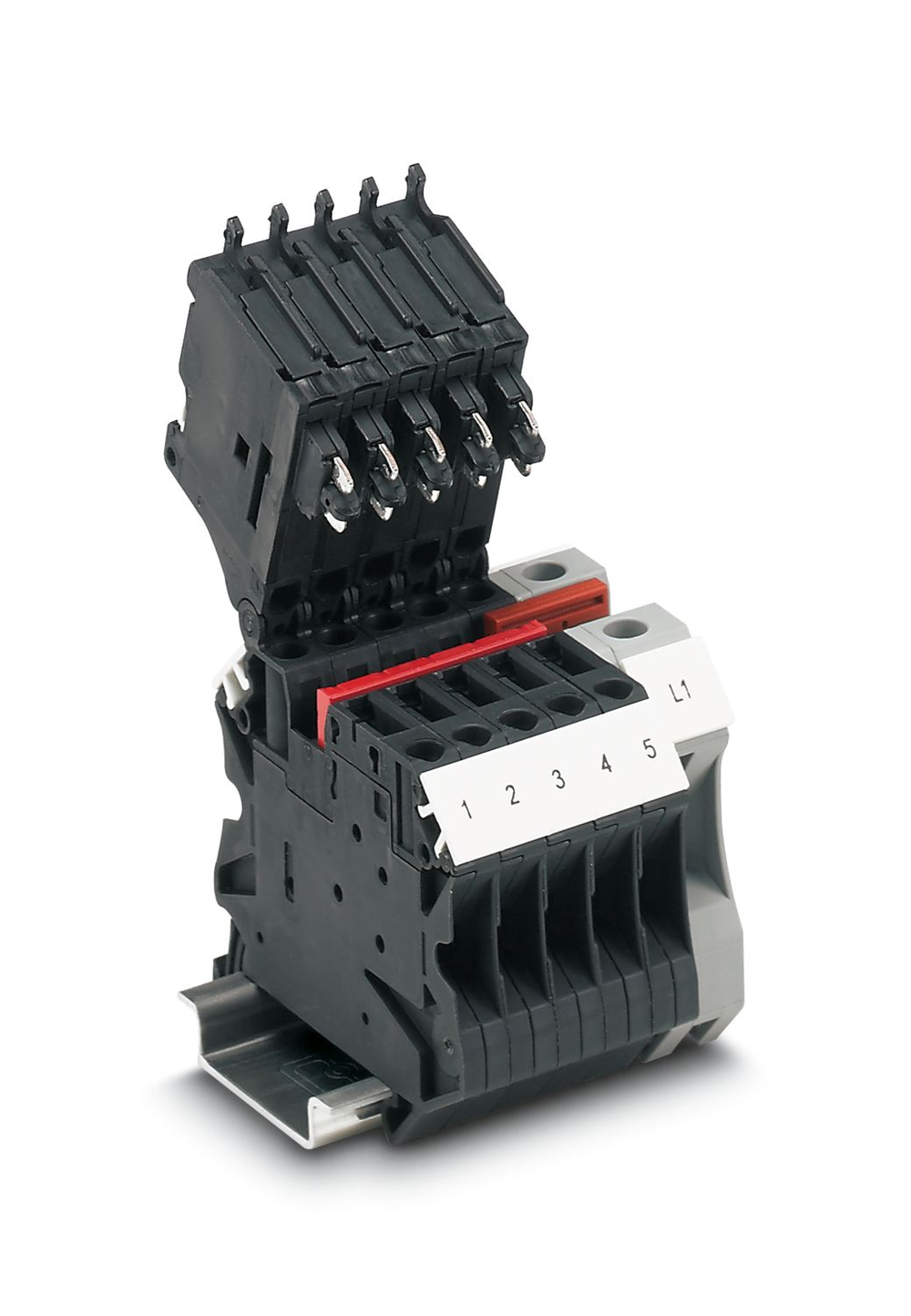

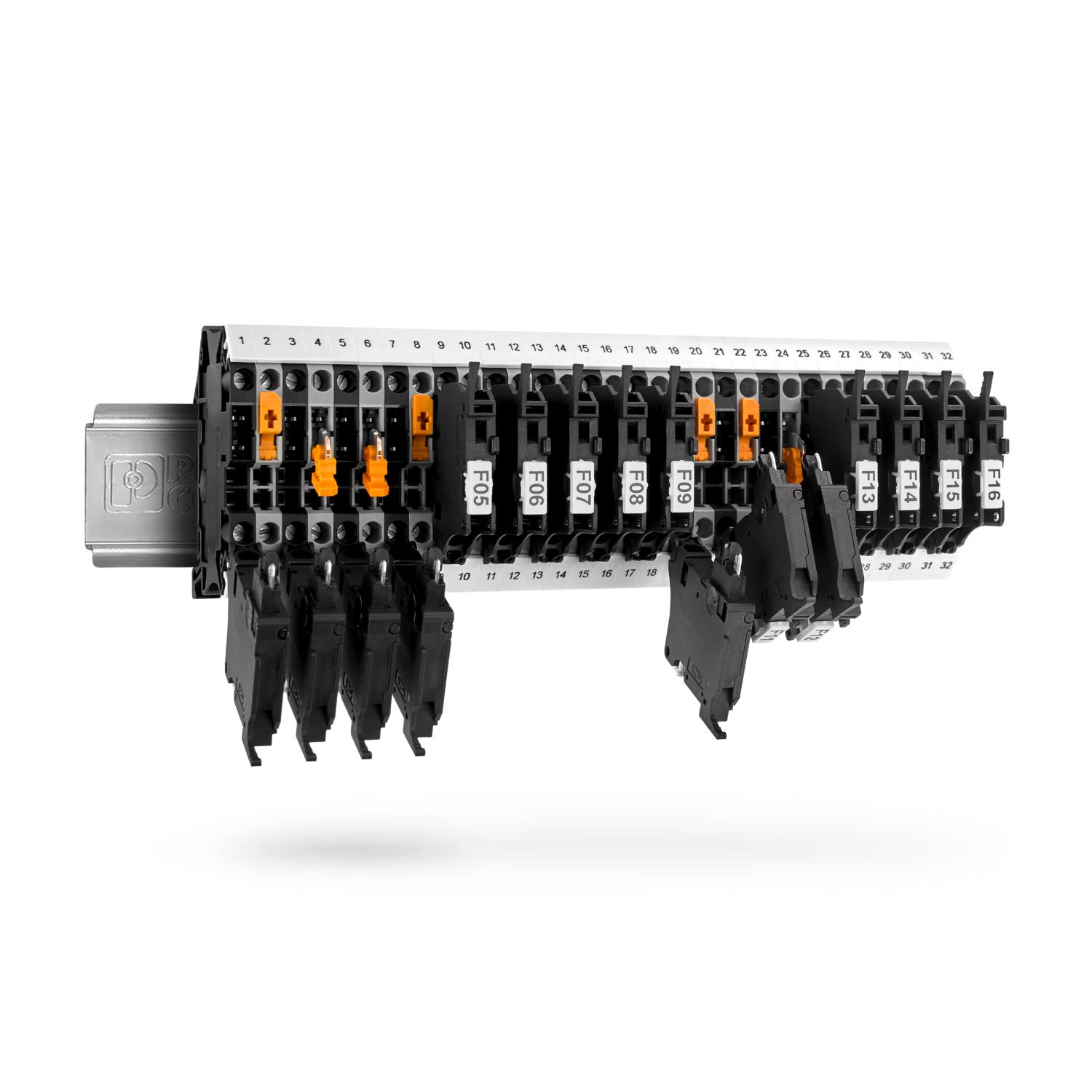

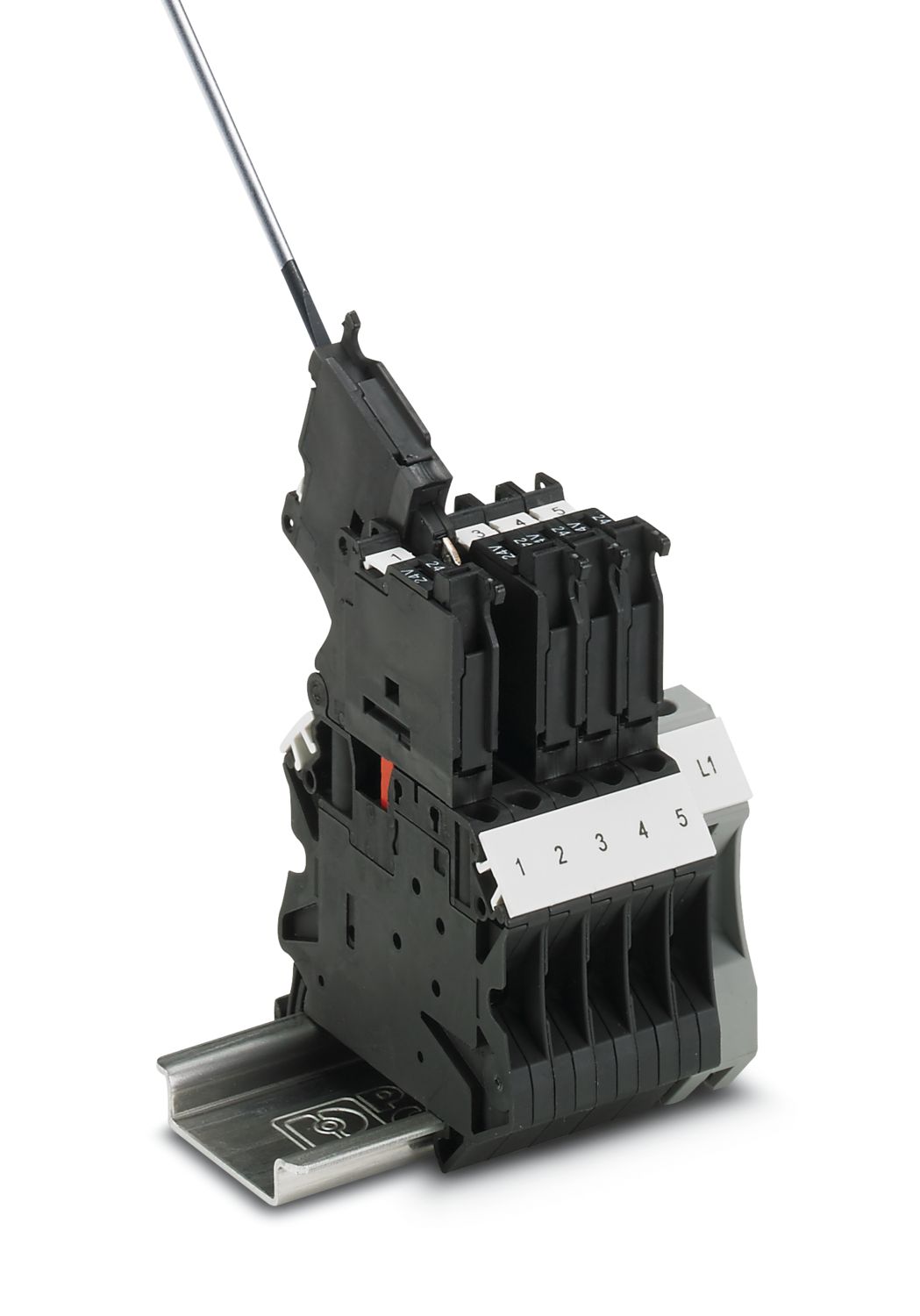

Клемма для предохранителя, тип предохранителя: Стекло / керамика / ..., тип предохранителей: G / 5 x 20, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2- 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Характеристики
Штрих-код
4055626514253
Габариты (ДxШxВ, см):
6.2x57.8x83.1
Номер артикула
1021498
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
17,544 g
Вес/шт. (без упаковки)
17,544 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T20:16:35.083
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmy-dla-ustanovki-predohranitelei-ut-4-hesi-5x20-ex-1021498
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Сечение жесткого провода
0,14 мм² ... 6 мм²
Сечение проводника AWG
26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
Максимальный ток нагрузки
6,3 A (6 мм²)
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369095
Страна происхождения
PL
Серия изделий
UT
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 3 G Ex ec llC Gc
Температурный диапазон применения
-60 °C ... 130 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205053 SZS 0,6X3,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG
26 ... 10
Возможности подключения, гибкие проводники
0,14 мм² ... 6 мм²
Расчетное напряжение изоляции
250 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
275 В
Расчетный ток
6,3 A (4 мм²)
Контактное сопротивление
5 мΩ
2 жестких провода одинакового сечения AWG
26 ... 16
2 гибких провода одинакового сечения AWG
26 ... 16
Область применения
Железнодорожная индустрия
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 10 (пересчитано согласно МЭК)
Предохранитель
G / 5 x 20
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.
0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.
4 мм²
Однопроводное соединение / точка подключения гибкая с наконечником без пластиковой втулки AWG
26 ... 12
Производитель
Phoenix Contact
Ключ изделия
BE1134
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Тип предохранителя
Стекло / керамика / ...
Рассеиваемая мощность, макс.
макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
Указания по заказу:
Вставка предохранителей не входит в комплект поставки
Преимущества

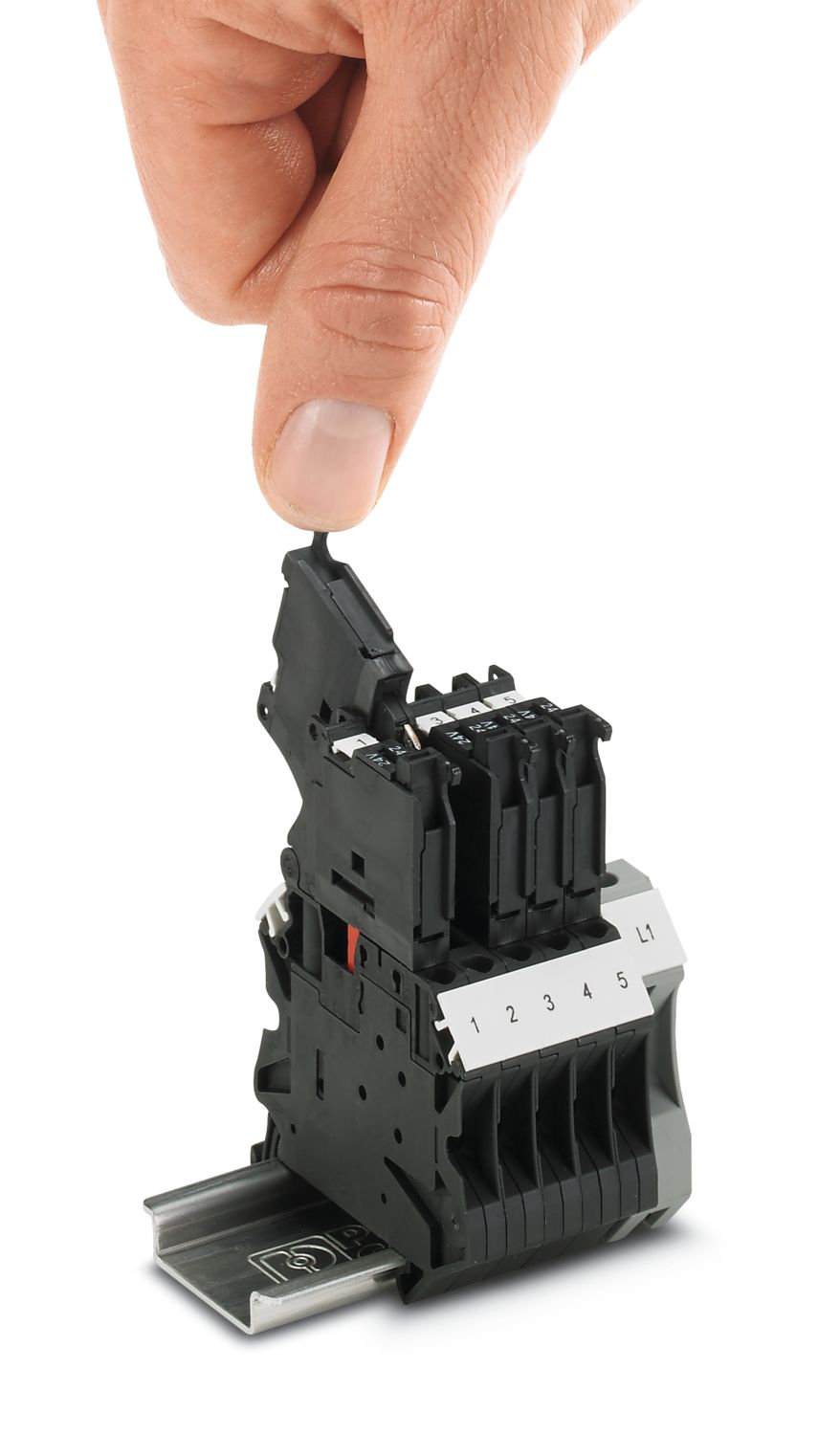

Глобальное признание: использование винтовых зажимов во всем мире|Не требует обслуживания и вибростойкий благодаря запатентованному принципу Reakdyn|Простая интеграция и замена предохранителей с помощью рычажного элемента|Простая проверка предохранителей благодаря встроенным тестовым гнездам|Долговременно стабильные соединения при использовании высококачественных материалов|Долговременно стабильные соединения при использовании высококачественных материалов|Максимальная эффективность на минимальной площади: интегрированные межслойные переходы обеспечивают соединение контактов между слоями
