Описание

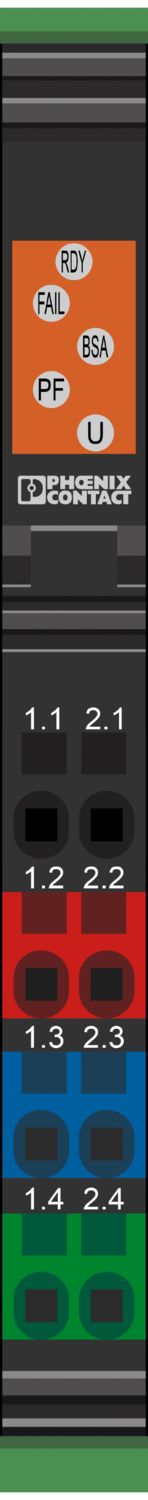

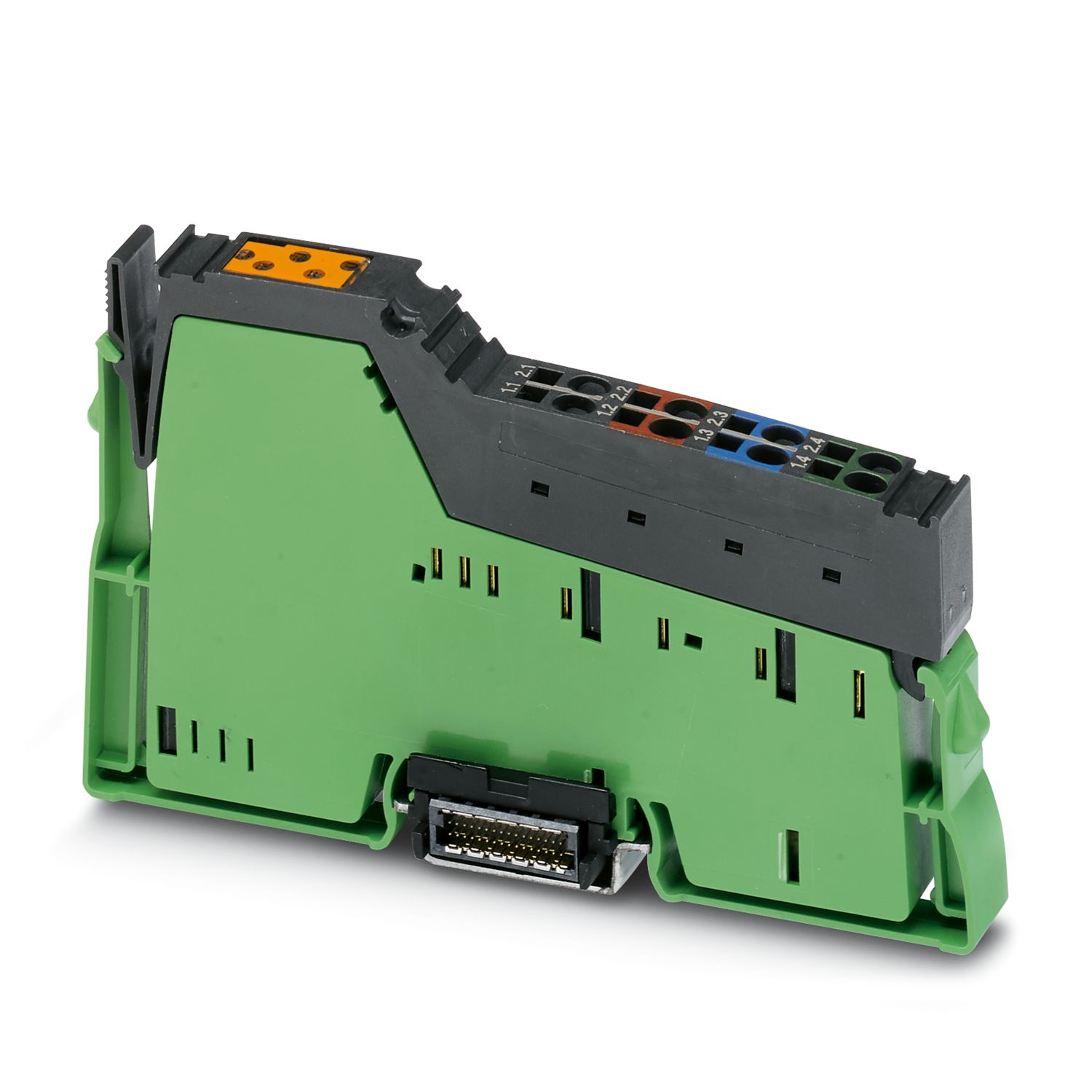

Присоединяемое ведущее устройство INTERBUS для установки станции ввода-вывода Inline на модульно расширяемую систему PLCnext Control
Характеристики
Штрих-код
4055626510088

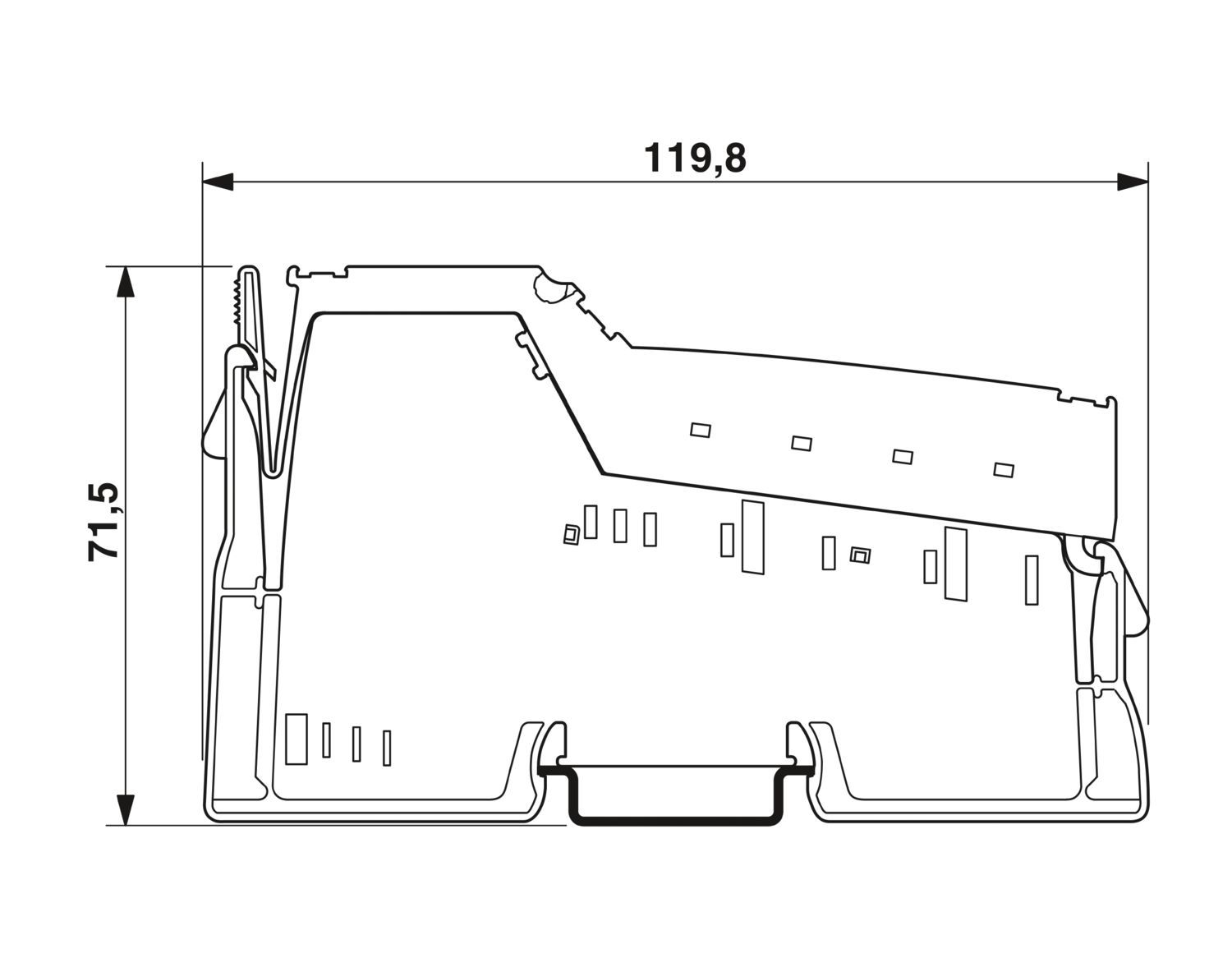

Габариты (ДxШxВ, см):
12.2x119.8x71.5
Номер артикула
1020304
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
115,9 g
Вес/шт. (без упаковки)
66 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T20:01:28.017
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-rassirenia-axc-f-il-adapt-1020304
Потенциалы
Потенциалы
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип подключения
Пружинный зажим,
Распределитель Inline
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,08 мм² ... 1,5 мм²
Сечение проводника AWG
28 ... 16
Сечение гибкого провода
0,08 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
10 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389099
Страна происхождения
DE
Серия изделий
PLCnext Control Extension
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Маркировка
cULus
Защитная схема
Защита от подключения с неправильной полярностью, электропитание; Диод защиты от переполюсовки
Сертификат
E238705
UL, США / Канада
UL, США / Канада
Потребляемый ток
20 мА
Степень защиты
IP20
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRADAF
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
модульный
Указание по применению
Указание по применению,
Только для промышленного использования
accessory_for1
ссылка на артикул1069208, ссылка на артикул2404267, ссылка на артикул1151412, ссылка на артикул1262480
Преимущества
Автоматическое распознавание скорости передачи в INTERBUS (500 кбит/с или 2 Мбит/с)|Возможность подключения до 63 устройств локальной шины INTERBUS|Индикаторы состояния и диагностики|Специально разработанная адаптерная клемма ввода-вывода Inline для PLCnext Control серии Axiocontrol|Огромное количество устройств ввода-вывода предоставляют возможности для создания гибких автоматизированных решений|Перевод существующих машин и установок на новую открытую экосистему PLCnext Technology
Совместимые товары_1
ссылка на артикул1151412, ссылка на артикул2404267, ссылка на артикул1069208, ссылка на артикул1683596, ссылка на артикул1069208, ссылка на артикул2404267, ссылка на артикул1151412, ссылка на артикул1262480, ссылка на артикул1069208, ссылка на артикул2404267, ссылка на артикул1151412, ссылка на артикул1262480
рекомендуется заказать также
ссылка на артикул1151412,ссылка на артикул2403018,ссылка на артикул2403696,ссылка на артикул2404267,ссылка на артикул2700173,ссылка на артикул2700458,ссылка на артикул2700974,ссылка на артикул2700976
Наименование, подключение
Соединительный штекер Inline
Среда передачи
Медь
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
24 В DC -15 % / +20 % (согласно EN 61131-2),
7,5 В DC ±5 %,
24 В DC -15 % / +20 %,
24 В DC -15 % / +20 % (согласно EN 61131)
Количество интерфейсов
1
Локальная шина Inline
Локальная шина Inline
Локальная шина INTERBUS-Master (ведущ.)
Локальная шина INTERBUS-Master (ведущ.)
Поддерживаемые типы контроллеров
AXC F 2152
Системные ограничения
Системные ограничения
Количество оконечных устройств, подключаемых к локальной шине
макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока)
Количество оконечных устройств с каналом параметров
макс. 24
Количество поддерживаемых ответвительных клемм с отводом для удаленной шины
- 0 (Удаленная шина INTERBUS не поддерживается)
Диагностические сообщения
Ошибка шины INTERBUS да
Потенциалы: Питание 24 В UILC
Потенциалы: Питание 24 В UILC
Потребление тока
20 мА
Потенциалы: Питание логических схем 7,5 В UL (распределитель потенциалов)
Потенциалы: Питание логических схем 7,5 В UL (распределитель потенциалов)
Потенциалы: Аналоговое питание 24 В UANA (распределитель потенциалов)
Потенциалы: Аналоговое питание 24 В UANA (распределитель потенциалов)
Потенциалы: Главное питание 24 В UM
Потенциалы: Главное питание 24 В UM
Потенциалы: Системное питание 24 В US
Потенциалы: Системное питание 24 В US
Питание: Модульная электроника
Питание: Модульная электроника
Соединительный штекер Inline
Соединительный штекер Inline
Сечение провода AWG
28 ... 16
Давление воздуха (хранение / транспортировка)
10 кПа ... 106 кПа (до 3000 м над уровнем моря)
