Описание

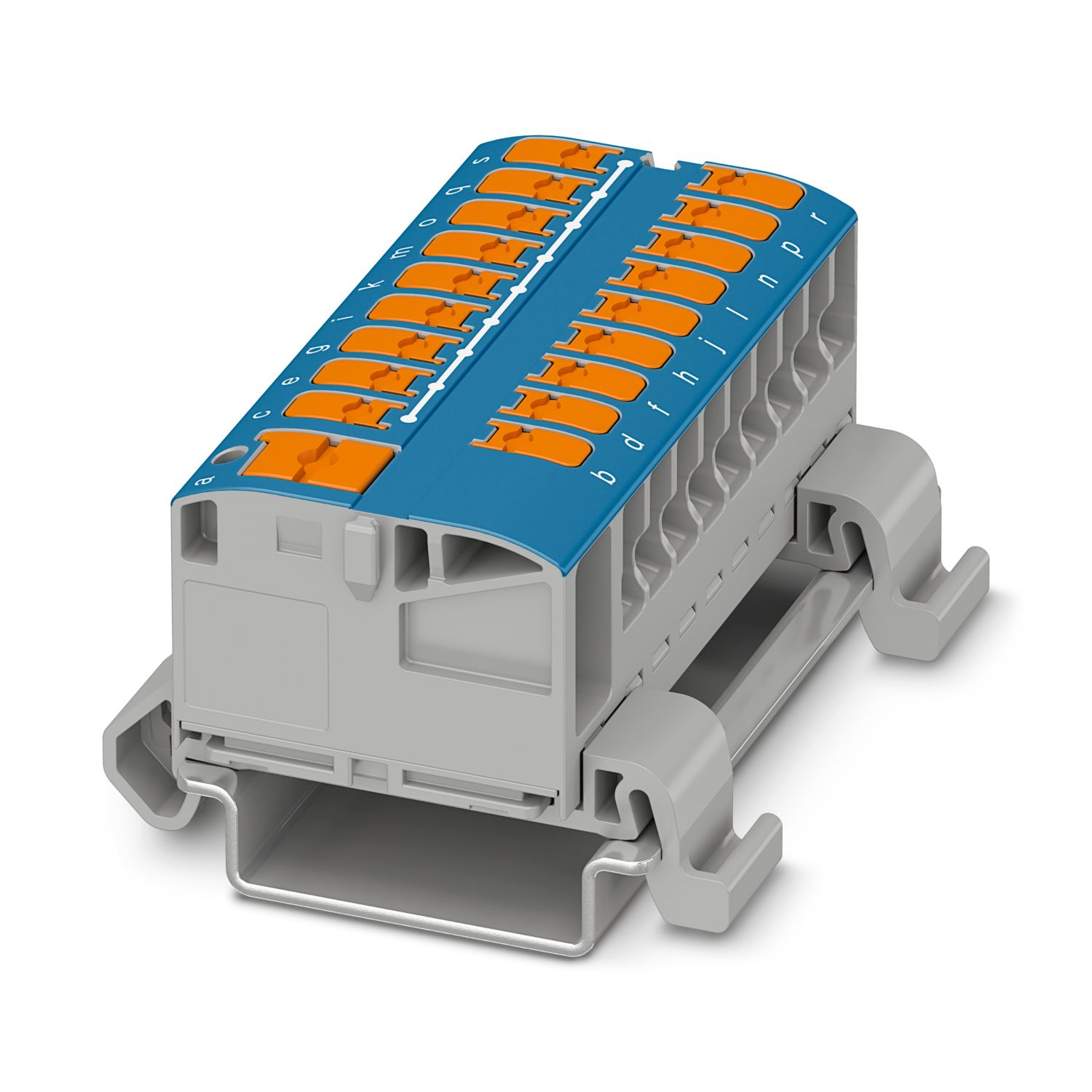

Распределительный блок, номинальное напряжение: 690 В, номинальный ток: 24 A, количество точек подсоединения: 19, полюсов: 1, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм2, Отвод, cечение: 0,14 мм2 - 4 мм2, Групповое подключение, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Штрих-код
4055626505770
Габариты (ДxШxВ, см):
56.9x45.7x30.9
Номер артикула
1019558
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
6 мм²,
2,5 мм²
Количество рядов
1
Количество точек подключения
19
Общая информация
Общая информация
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
39,87 g
Вес/шт. (без упаковки)
34,323 g
Цвет
синий (RAL 5015)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T15:10:19.893
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/raspredelitelnyi-blok-ptvfix-6-18x25-ns35a-bu-1019558
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
19
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм,
10 мм ... 12 мм
Калиберная пробка
A3,
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²,
0,14 мм² ... 4 мм²,
0,34 мм² ... 4 мм²,
1 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК),
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²,
0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК),
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²,
0,14 мм² ... 2,5 мм²,
0,5 мм² ... 2,5 мм²,
1 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²,
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²,
1 мм² ... 6 мм²
Номинальный ток
24 A,
41 A (для кабеля сечением 6 мм²)
Максимальный ток нагрузки
32 A (для кабеля сечением 4 мм² Поперечное сечение),
57 A (при сечении провода 10 мм²)
Номинальное напряжение
690 В,
450 В (согласно МЭК 60998-2-2)
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1,
МЭК 60998-2-2
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Не допускается превышать макс. ток нагрузки в отдельных точках подключения.,
Стандарт МЭК 60947-7-1 действует только при использовании крепежных принадлежностей.,
При соединении нескольких блоков в ряд рекомендовано устанавливать адаптер для монтажной рейки под местом соединения или фланцевый элемент между блоками.
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 1,5 мм²,
0,5 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 10 мм²
1,2 кA
Суммарный ток, максимальный
Не допускается превышать максимальный ток нагрузки отдельных точек подключения.,
57 A (при сечении провода 10 мм²)
Групповое подключение
Групповое подключение
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение жесткого провода [AWG]
22 ... 18 (пересчитано согласно МЭК),
18 ... 8 (пересчитано согласно МЭК)
Питание
да
Производитель
Phoenix Contact
Ключ изделия
BEA224
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Преимущества
Гибкое применение благодаря возможности монтажа на несущую рейку, прямого монтажа или приклеивания|Наглядное подключение благодаря исполнениям одиннадцати разных цветов|Быстрое подключение проводов благодаря технологии прямого ввода без инструментов push-in|Экономия до 80 % времени благодаря готовым к монтажу блокам без необходимости ручного шунтирования|Экономия до 50 % места на несущей рейке благодаря поперечному монтажу
