Описание

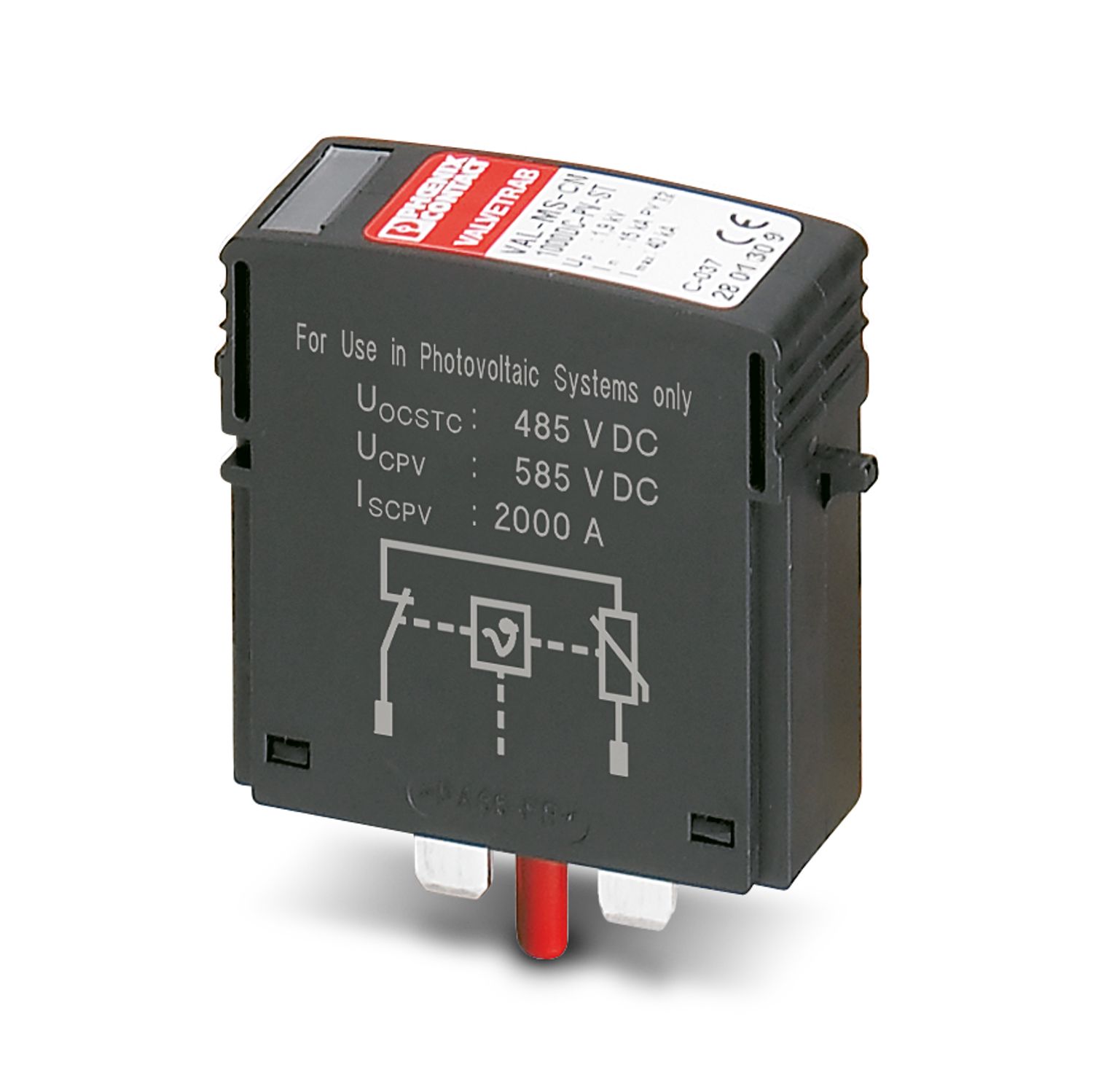

Запасной штекерный модуль для комбинированных разрядников PV серии VAL-MS 1000DC-PV-...
Характеристики
Штрих-код
4055626504889

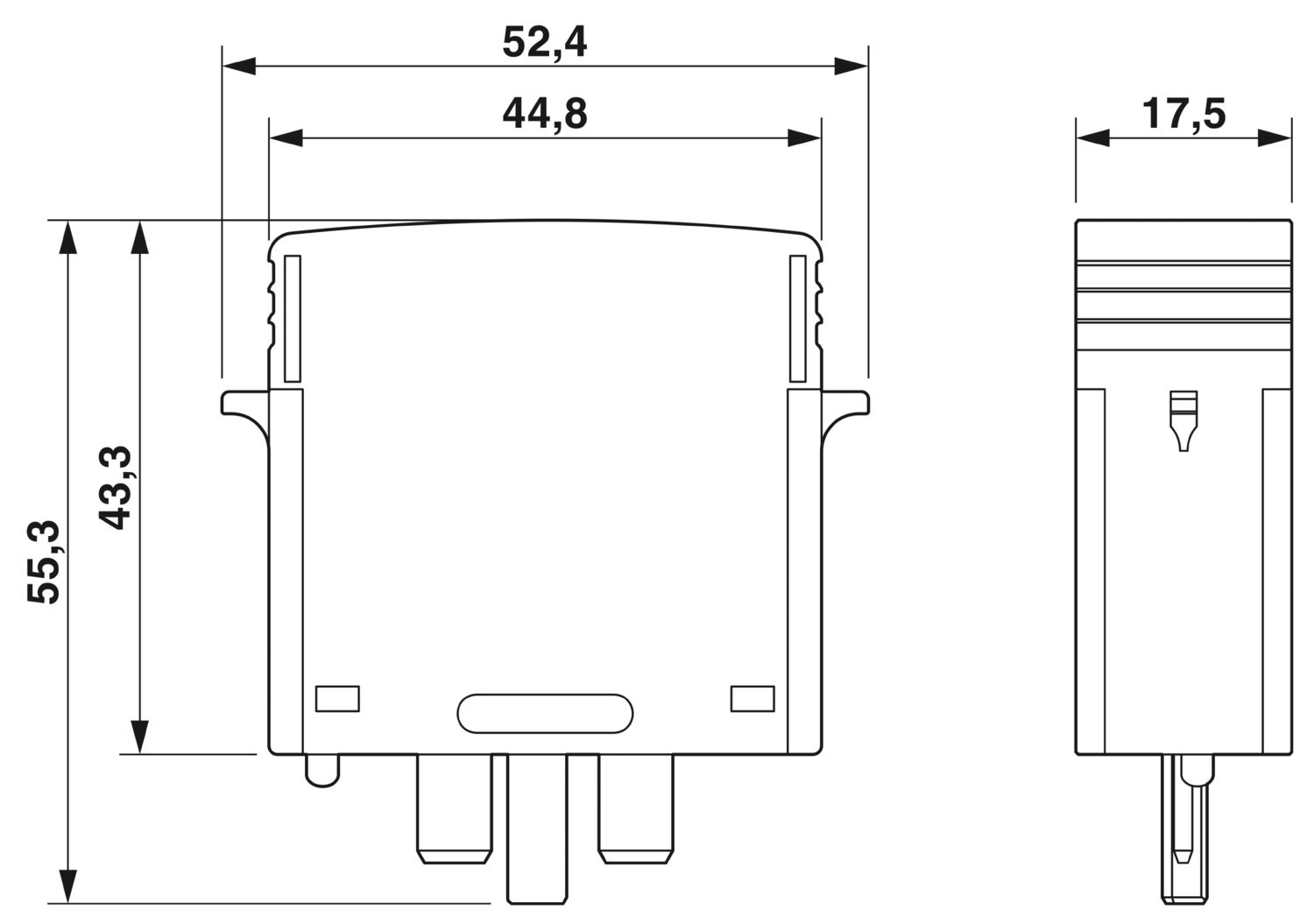

Габариты (ДxШxВ, см):
17.5x52.4x55.3
Номер артикула
1019121
статус на складе в Германии
В настоящее время нет на складе
Упаковочная единица
4
Минимальное количество, предусмотренное условиями заказа
4
Вес/шт. (с упаковкой)
54,675 g
Вес/шт. (без упаковки)
51,2 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T14:46:43.543
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/stekernyi-modul-dla-zasity-ot-perenaprazenii-tip-2-val-ms-1000dc-pv-st-4-1019121
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
вставной
Номинальное напряжение
1170 В DC
Высота
≤ 2000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA 6.6-FR
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
на основной элемент
Номер таможенного тарифа
85363090
Страна происхождения
CN
Серия изделий
VALVETRAB MS
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Указание
2019,
2018
Степень защиты
IP20
Место монтажа
Внутреннее помещение
Производитель
Phoenix Contact
Материал корпуса
PA 6.6-FR
Удары (при эксплуатации)
60г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
7,5г (5-500 Гц / 2,5 ч / XYZ)
Стандарты/нормативные документы
EN 61643-31,
МЭК 61643-31
Ключ изделия
CL1324
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
Штекер
Сопротивление изоляции Riso
5 ГОм (при 500 В DC)
Преимущества
Повышенная безопасность благодаря соблюдению стандарта EN 50539-11|Надежный контакт благодаря встроенной задвижке|Простая замена благодаря вставным разрядникам|Оптимальная защита преобразователя тока благодаря низкому уровню срабатывания защиты|Целенаправленная замена неисправных штекеров благодаря оптической индикации состояния|Защита от неправильного подсоединения благодаря кодировке на штекере и базовом элементе
Совместимые товары_1
ссылка на артикул0825059, ссылка на артикул2749589, ссылка на артикул2749576, ссылка на артикул2809128, ссылка на артикул1051993
рекомендуется заказать также
ссылка на артикул1751575
Класс испытания согл. МЭК
PV II
Тип EN
T2
Система энергоснабжения IEC
DC
Место встраивания расцепителя
Внутреннее
Доступность
Доступное
Поведение SPD в случае отказа
OCFM (Устойчивость к сбою разъединения)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
cветовой
Величина CTI материала
600
Группа материала
I
Потребляемая мощность в режиме ожидания ПК
≤ 25 mVA
Номинальный импульсный ток утечки In (8/20) мкс
15 кA
Максимальный импульсный ток утечки Imax (8/20) мкс
40 кA
Уровень защиты Up
≤ 1,9 кВ
Остаточное напряжение Ures
≤ 1,9 кВ (при In)
Время срабатывания tA
≤ 25 нс
Схема защиты со стороны постоянного напряжения (DC)
Схема защиты со стороны постоянного напряжения (DC)
Макс. напряжение при длительной нагрузке UCPV
585 В DC
Стойкость к короткому замыканию ISCPV
2000 A
Напряжение без нагрузки UOCSTC
≤ 487,5 В DC
Макс. разрядный ток Imax (8/20) мкс
40 кA
Длительный ток ICPV
20 мкA
Спецификации UL
Спецификации UL
Максимальное напряжение длительной нагрузки MCOV
1170 В DC
Стойкость к короткому замыканию (SCCR)
50 кA
Ограничитель номинального напряжения VPR
3 кВ
Номинальный разрядный ток In
10 кA

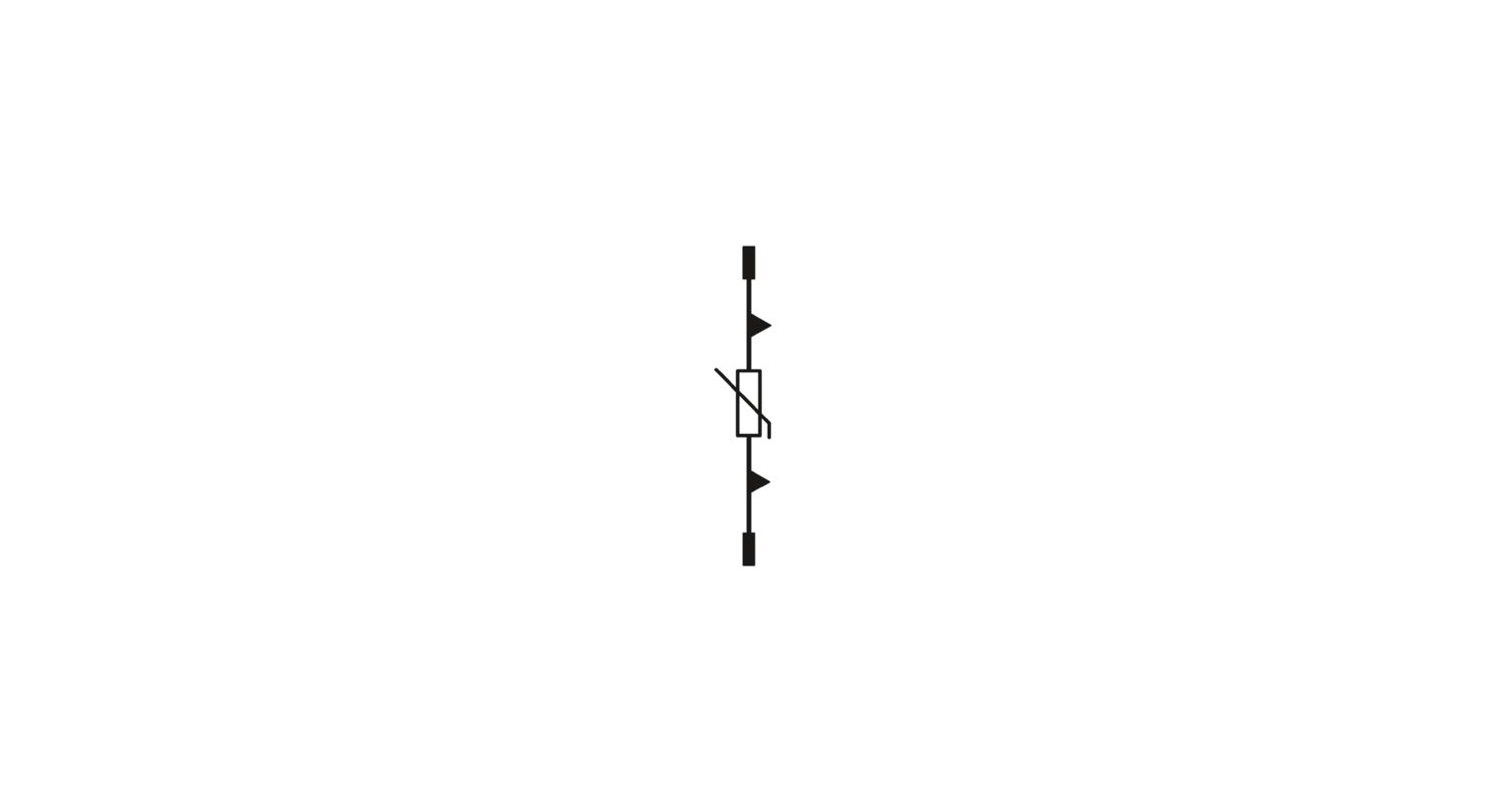

Защитная цепь
(L+) - (L-)
Система распределения энергии
DC PV
Тип SPD
1CA
