Описание

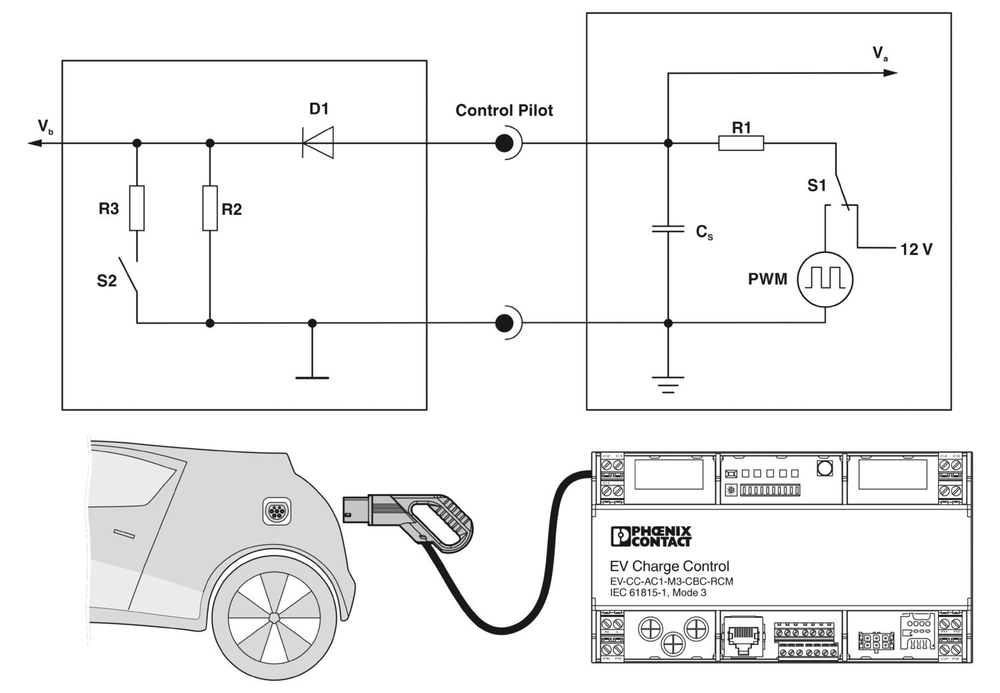

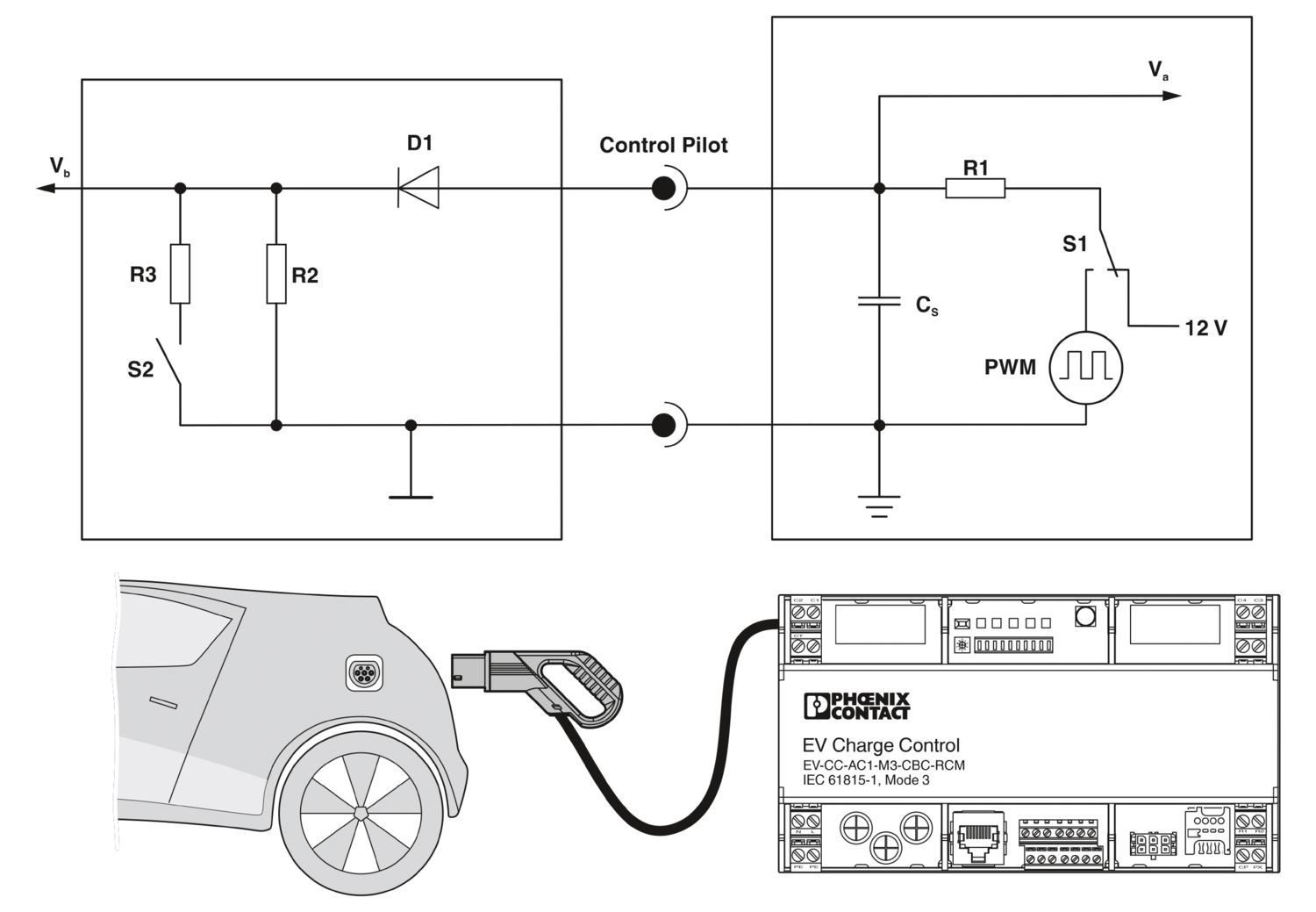

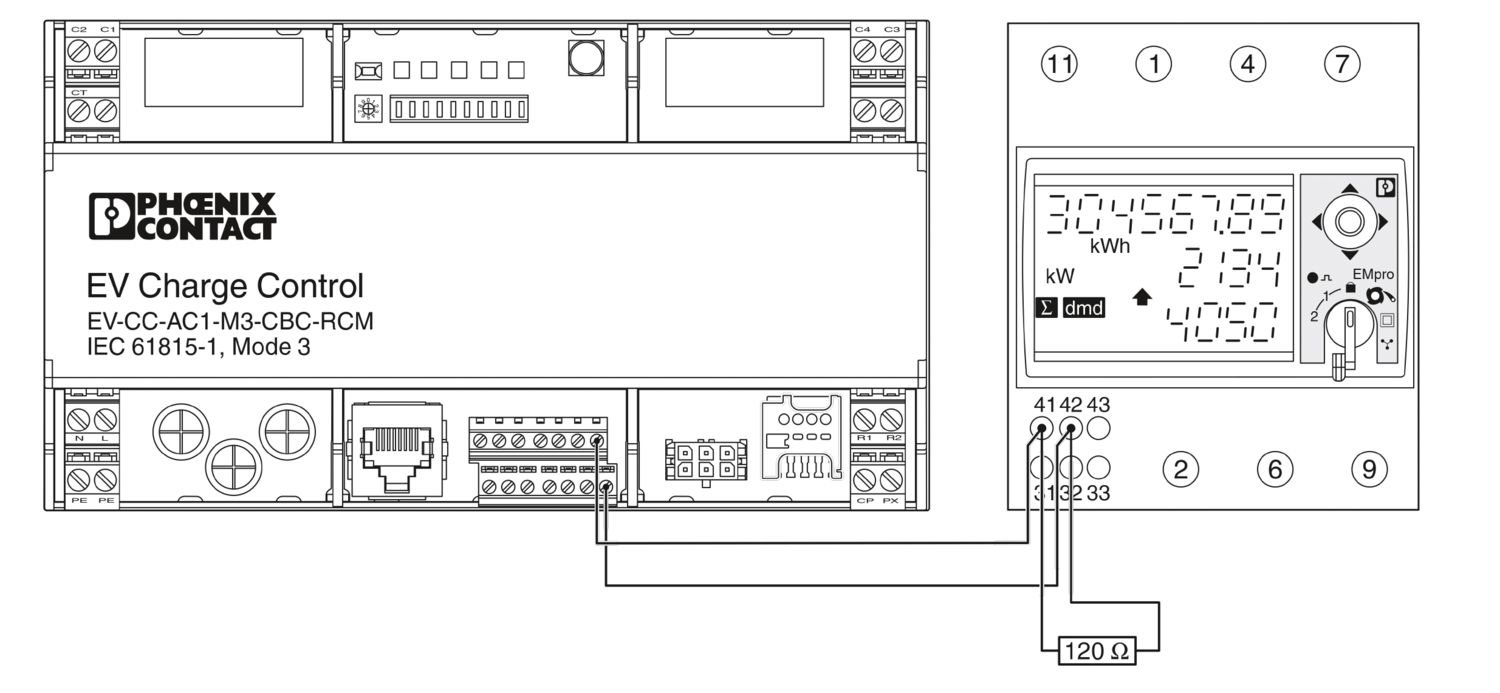

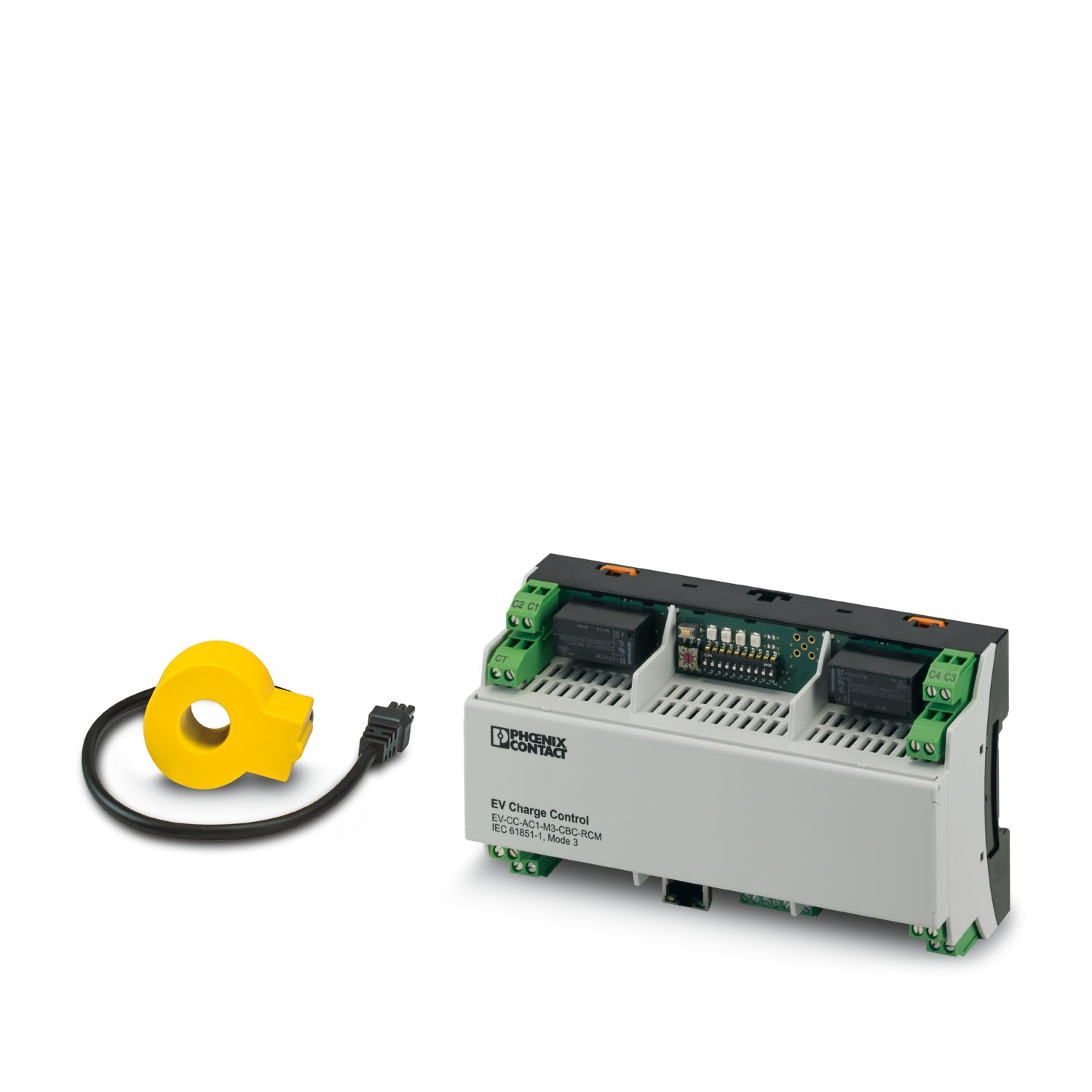

Контроллер зарядки переменного тока согласно МЭК 61851-1, клиент или автономный, Modbus-TCP через Ethernet, подключение RFID-считывателя и энергоизмерительного прибора через RS-485, контроль постоянного тока утечки, разблокировка штекера при отключении питания
Характеристики
Штрих-код
4055626503691
Габариты (ДxШxВ, см):
0x0x0
Номер артикула
1018701
статус на складе в Германии
На складе, снимается с производства
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
538,3 g
Вес/шт. (без упаковки)
538,3 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-27T14:43:56.257
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/ac-ypravlenie-zaradkoi-ev-cc-ac1-m3-cbc-rcm-eth-1018701
Тип изделия
AC yправление зарядкой
Тип подключения
Винтовые зажимы,
Гнездо RJ45,
Штекерный соединитель
Сечение жесткого провода
0,2 мм² ... 4 мм²,
0,14 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 12,
26 ... 16
Сечение гибкого провода
0,2 мм² ... 2,5 мм²,
0,2 мм² ... 1 мм²
Высота
2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C

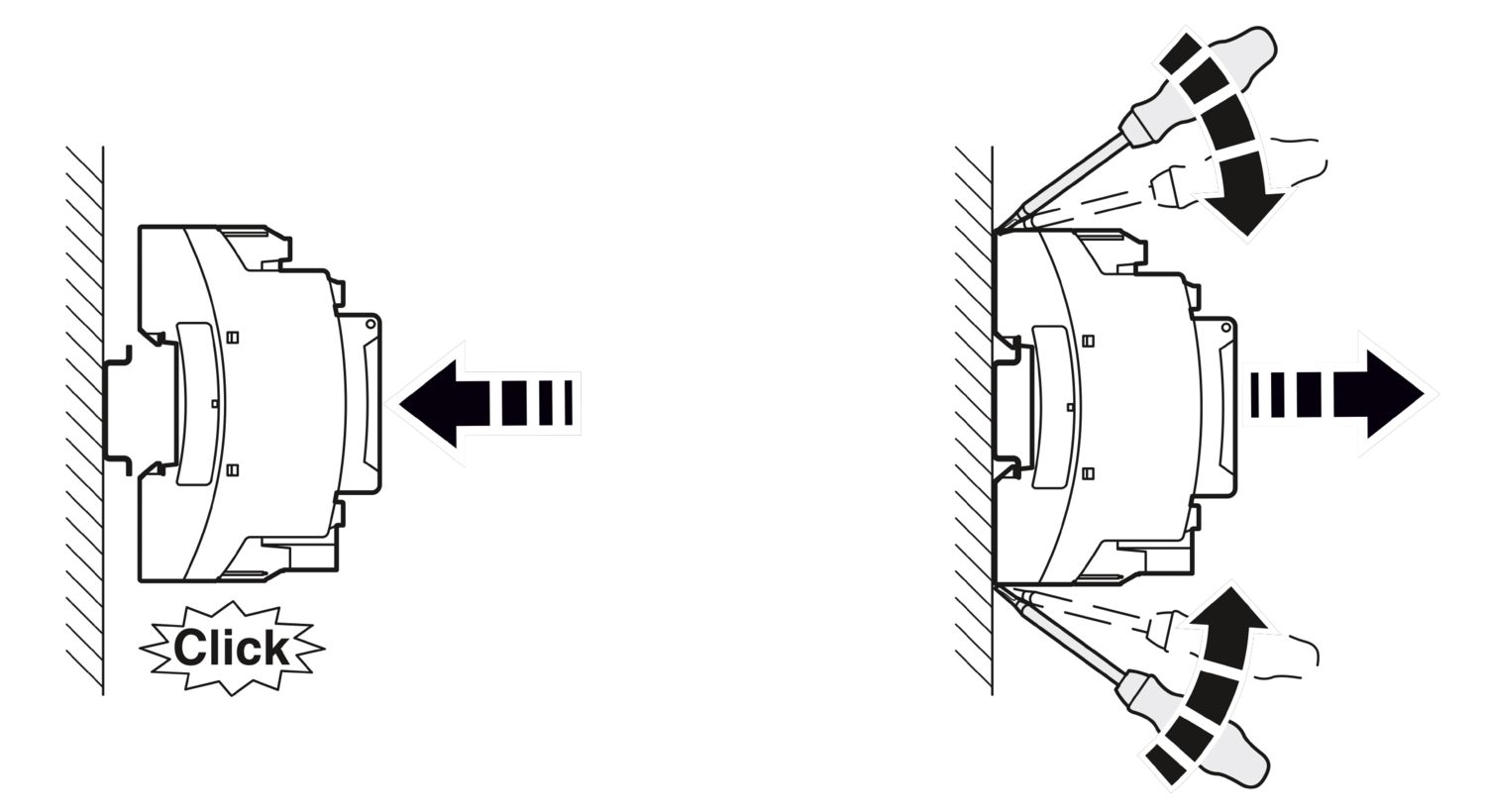

Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85371098
Страна происхождения
DE
Серия изделий
CHARX control advanced plus
Допустимая отн. влажность воздуха (при эксплуатации)
30 % ... 95 % (без образования конденсата)
Режим работы
Stand-Alone
Стандарты / нормативные документы
МЭК 61851-1
Входное номинальное напряжение UN
12 В
Диапазон входных напряжений
0 В ... 3 В (Выкл.)
Коммутация
Коммутация
Максимальное напряжение переключения
250 В AC (Внешнее питание),
12 В (Внутреннее питание)
Коммутационная способность минимальная
4000 ВА
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Монтажное положение
на выбор
Питание
Питание

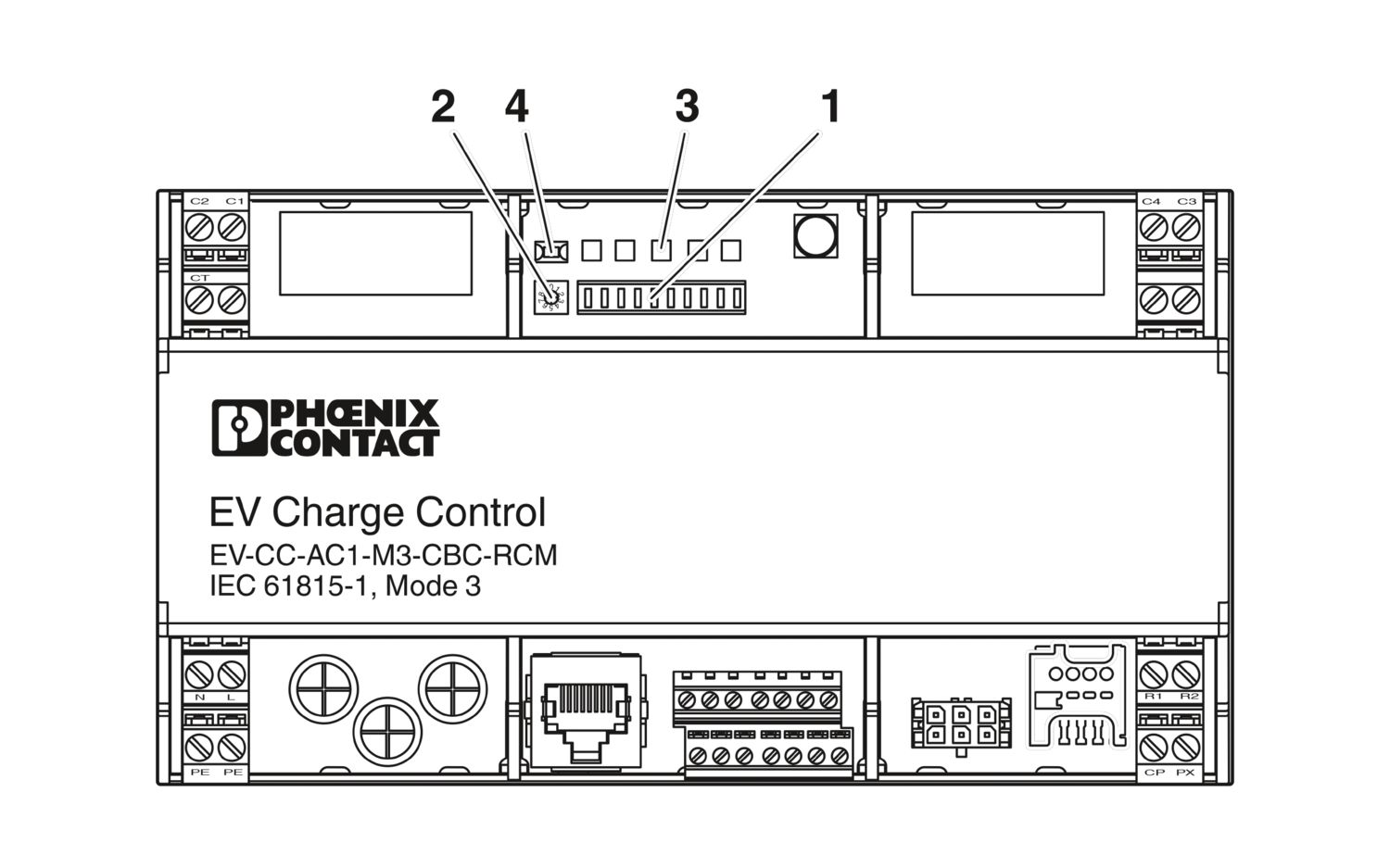

Индикатор состояния
5 x СИДoв
Степень защиты
IP20
Диапазон напряжения питания
100 В AC ... 240 В AC (Диапазон номинального напряжения)
Производитель
Phoenix Contact
Соединение провода
Соединение провода
Стандарты/нормативные документы
EN 61000-6-3
Помехоустойчивость
EN 61000-6-2
Излучение помех
Излучение помех
Диапазон частот
50 Гц ... 60 Гц
Ключ изделия
XWBRCA
Номинальная потребляемая мощность
3 Вт (холостой ход)
Соответствие/сертификаты
Соответствие/сертификаты
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Номинальный ток IN
≤ 4 мА
Стандарты
Стандарты
Совместимые товары_1
ссылка на артикул1405217, ссылка на артикул2908588
Потребляемая мощность
10 Вт,
10 Вт (максимальный)
Режим заряда
Режим 3, случай B + C
Тип зарядного тока
AC
Скорость последовательной передачи данных
10/100 Мбит/с
Дальность передачи
100 м
Количество точек зарядки
1
Разблокировка при отказе питания
Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки
Контроллеры зарядки
Контроллеры зарядки
Собственное потребление
3 Вт (холостой ход)

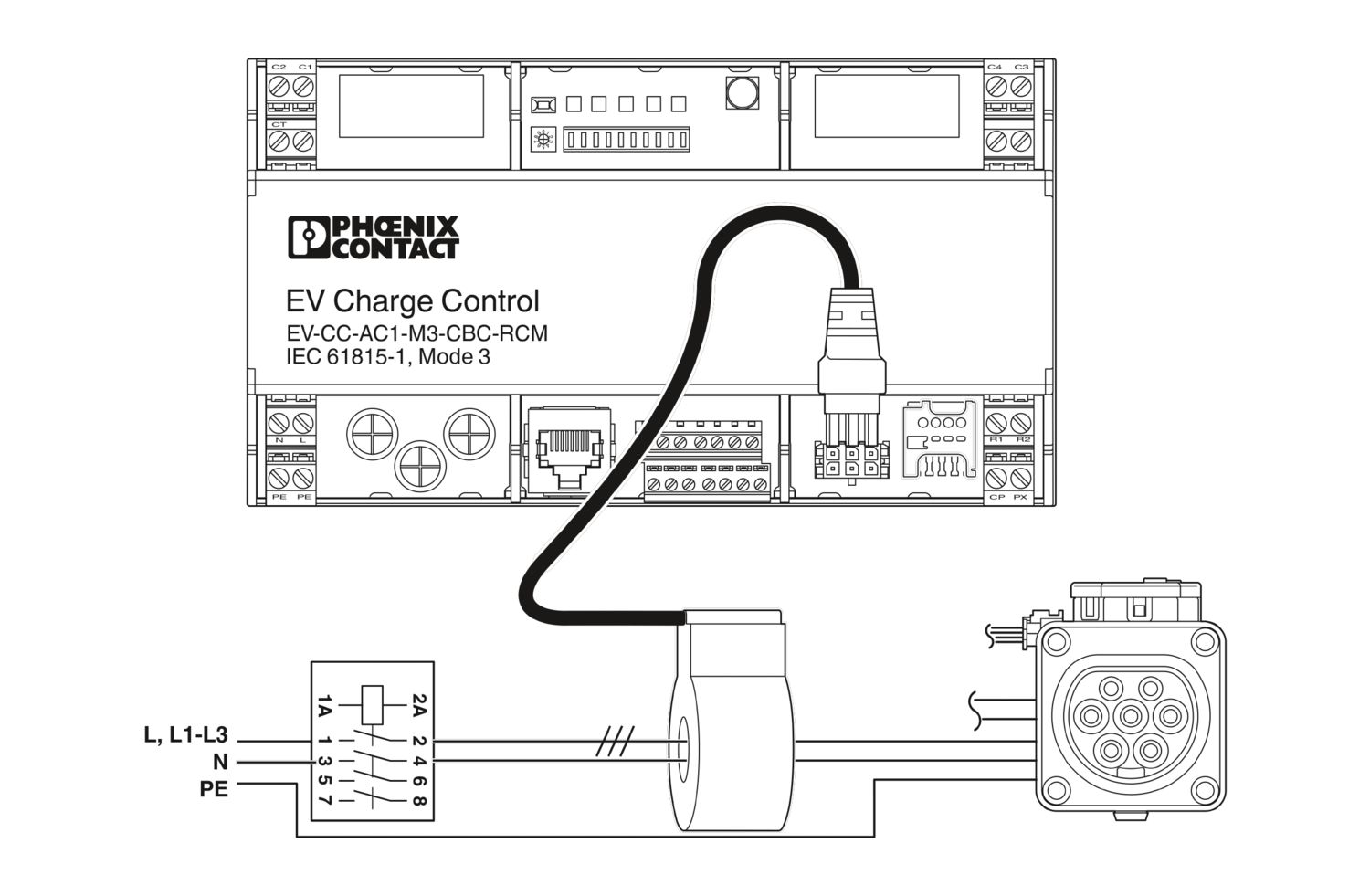

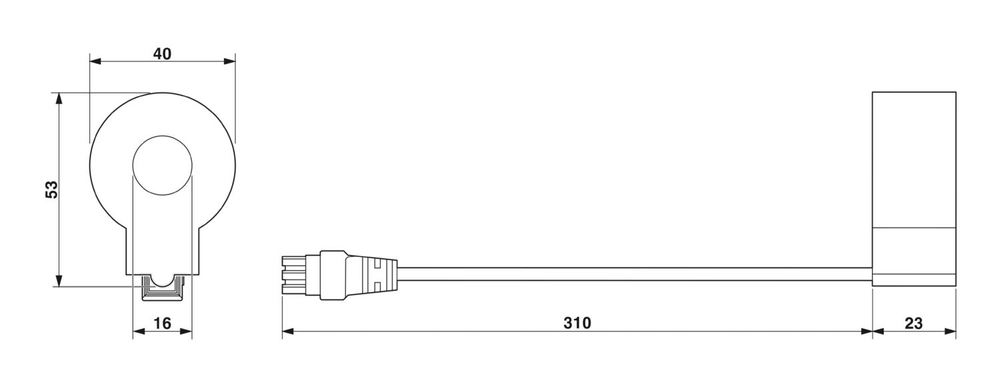

Измерительный преобразователь тока
Измерительный преобразователь тока
Диаметр измерительной катушки
15 мм
Диапазон измерений: Разностный ток
Диапазон измерений: Разностный ток
Номинальная частота fN
≤ 2000 Гц
Номинальный дифференциальный ток
± 300 мА
Разностный ток IΔn
30 мА (AC)
Номинальный ток In
32 A (трехфазное, 4x6мм²)
Время срабатывания при IΔn
180 мс
Время срабатывания при 2 x IΔn
70 мс
Время срабатывания при 5xIΔn
20 мс
Электропитание
230 В
Цифровой
Цифровой

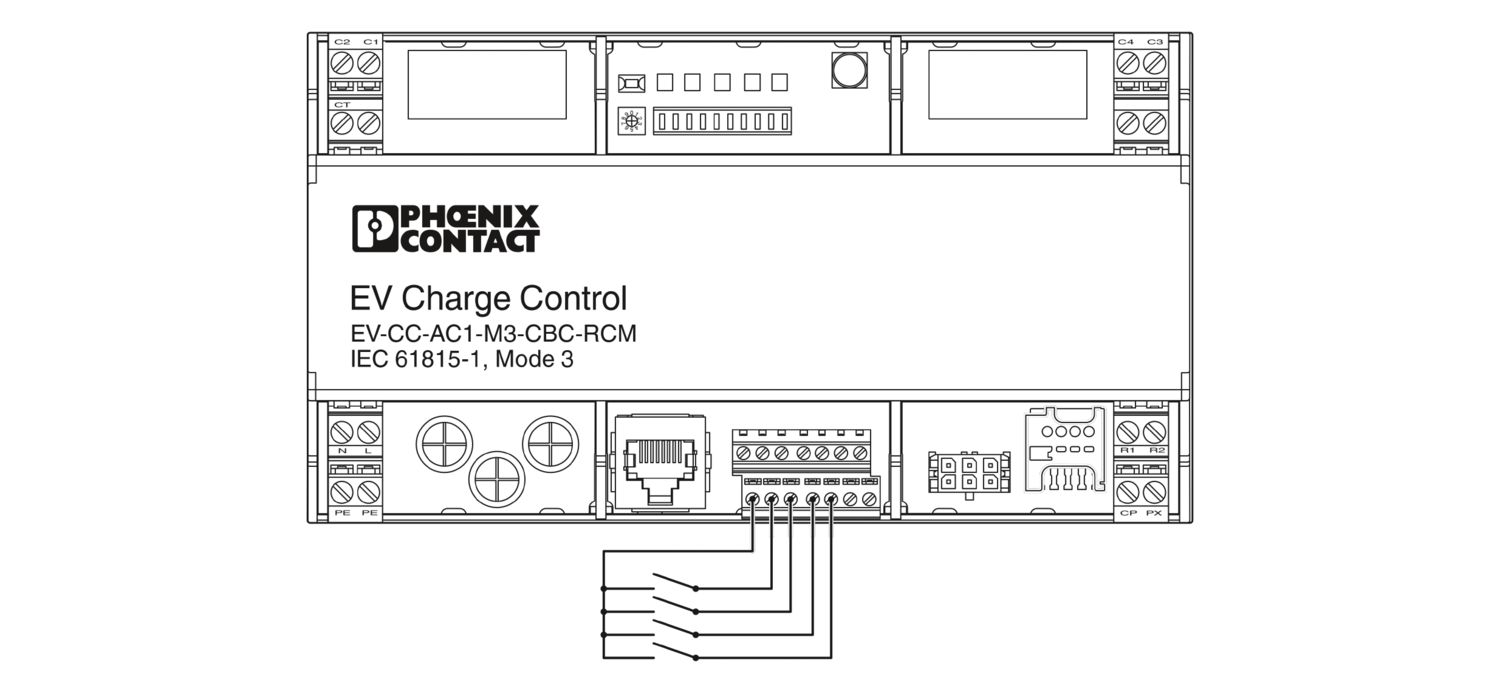

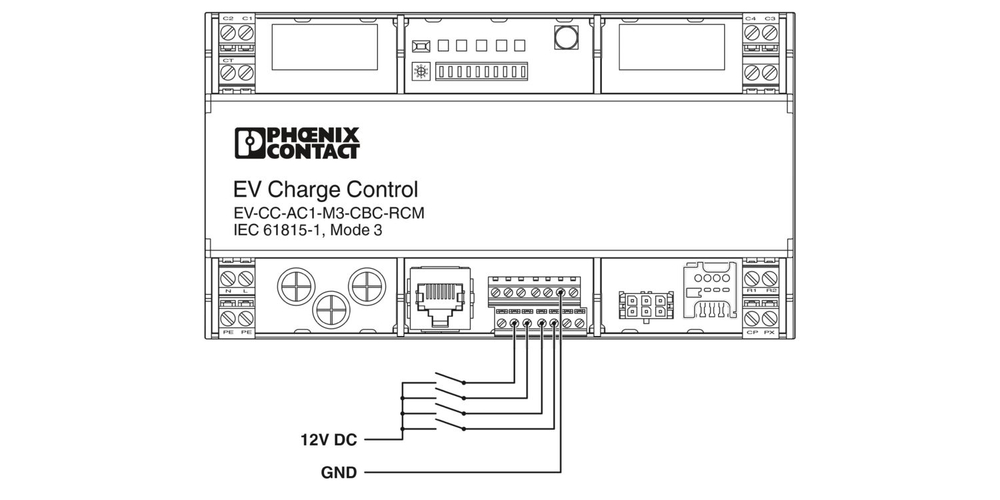

Количество цифровых входов
5
Описание входа
Цифровой вход
Диапазон входных напряжений U2
9 В ... 15 В (Вкл.)

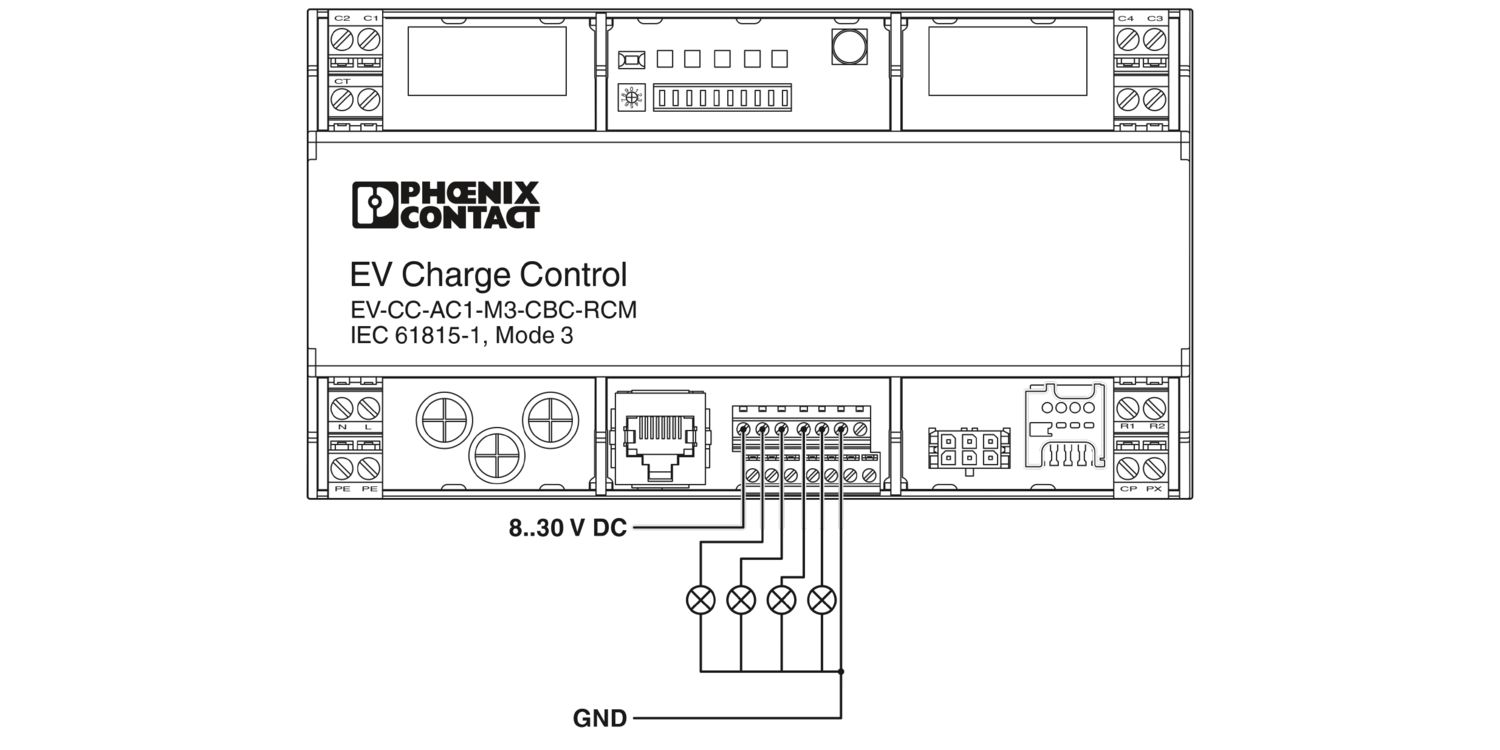

Наименование, выход
4 цифрого выхода,
Релейный выход C1,2,
Переключающий выход электродвигателя
Способ подключения
Винтовые зажимы
Максимальное напряжение на выходе
30 В
Максимальный выходной ток
0,2 A (Суммарный ток для всех выходов; питание от внутренней сети)
Максимальный выходной ток на 1 канал
0,6 A (на каждый выход; питание от внешней сети)
Максимальный коммутационный ток
16 A,
1 A (максимальный)
Интерфейс
Ethernet (1x),
RS-485, 2-проводн.,
Ethernet
RS-485
RS-485
Шинная система
RS-485
Количество интерфейсов
1 (для счетчиков энергии и считывающих устройств RFID),
1
Количество поддерживаемых оконечных устройств
2
Диапазон скорости передачи данных
4,8 кбит/с ... 115,2 кбит/с (pегулируется)
Поддерживаемые протоколы
Modbus/RTU (Master),
Modbus/TCP
Ethernet
Ethernet
Соответствие нормам
Соответствие CE
Помехоустойчивость в отношении электростатических разрядов
EN 61000-4-2: при воздушном разряде 8 кВ, при контактном разряде 4 кВ
Помехоустойчивость в отношении электромагнитных полей
EN 61 000-4-3, 80---1000 МГц, 10 В/м
Помехоустойчивость в отношении помех по цепи питания, наведенных радиочастотными полями
EN 61 000-4-6, 0,15...80 МГц, 10 В
Помехоустойчивость в отношении быстрых переходных процессов и всплесков
EN 61 000-4-4: сетевой вход 2 кВ, канал передачи данных 1 кВ
Корпус
DIN 43880
Все характеристики
