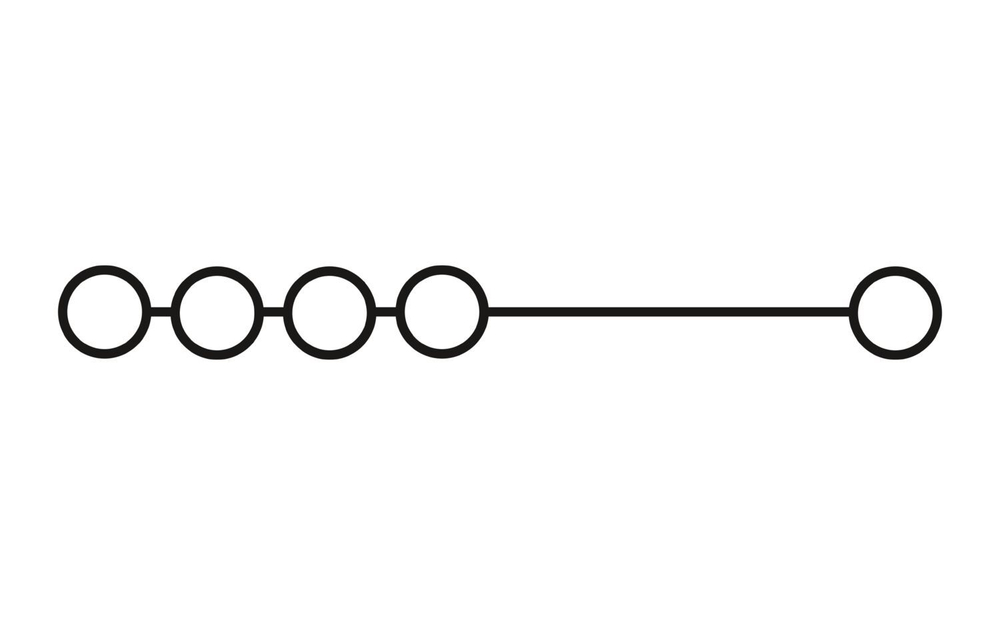

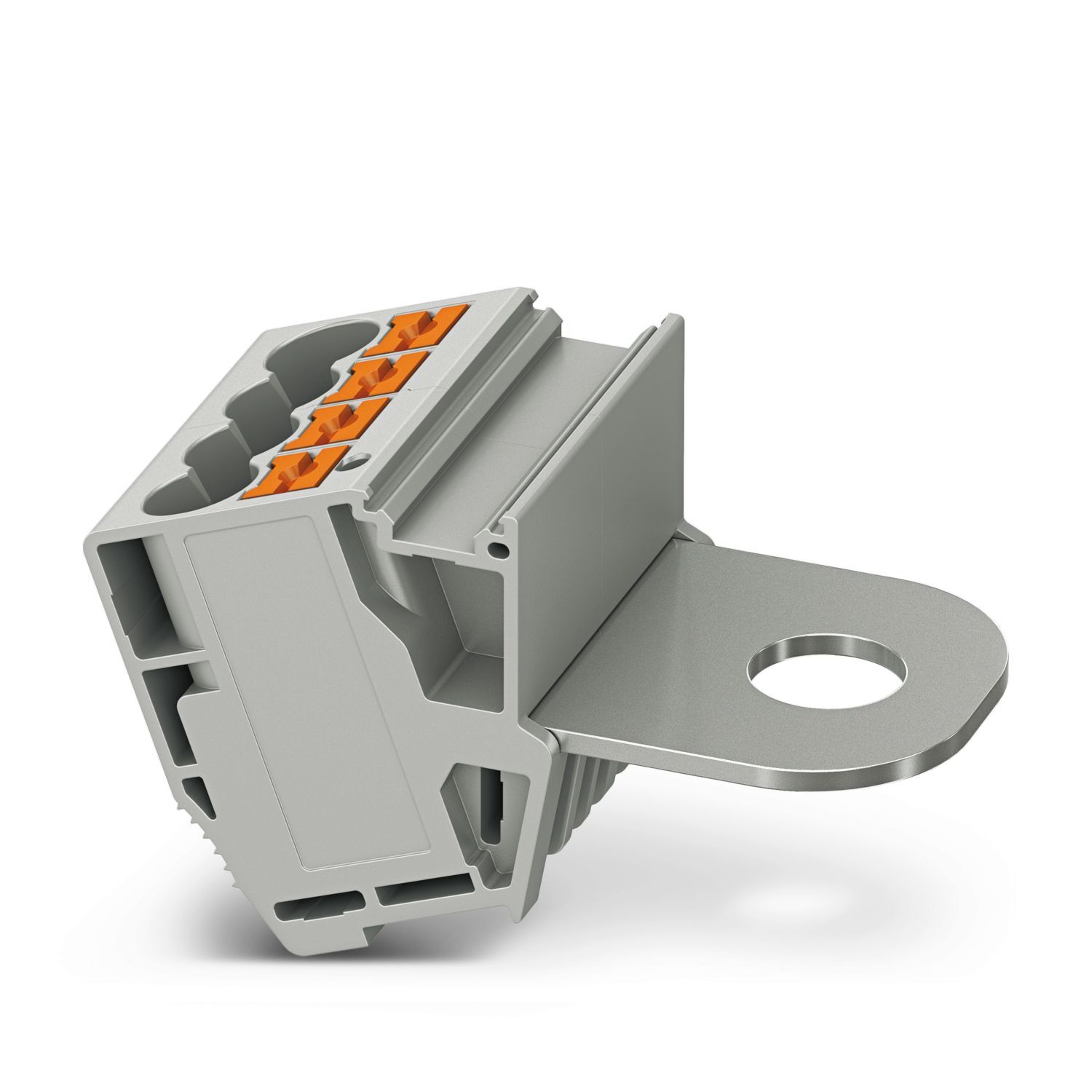

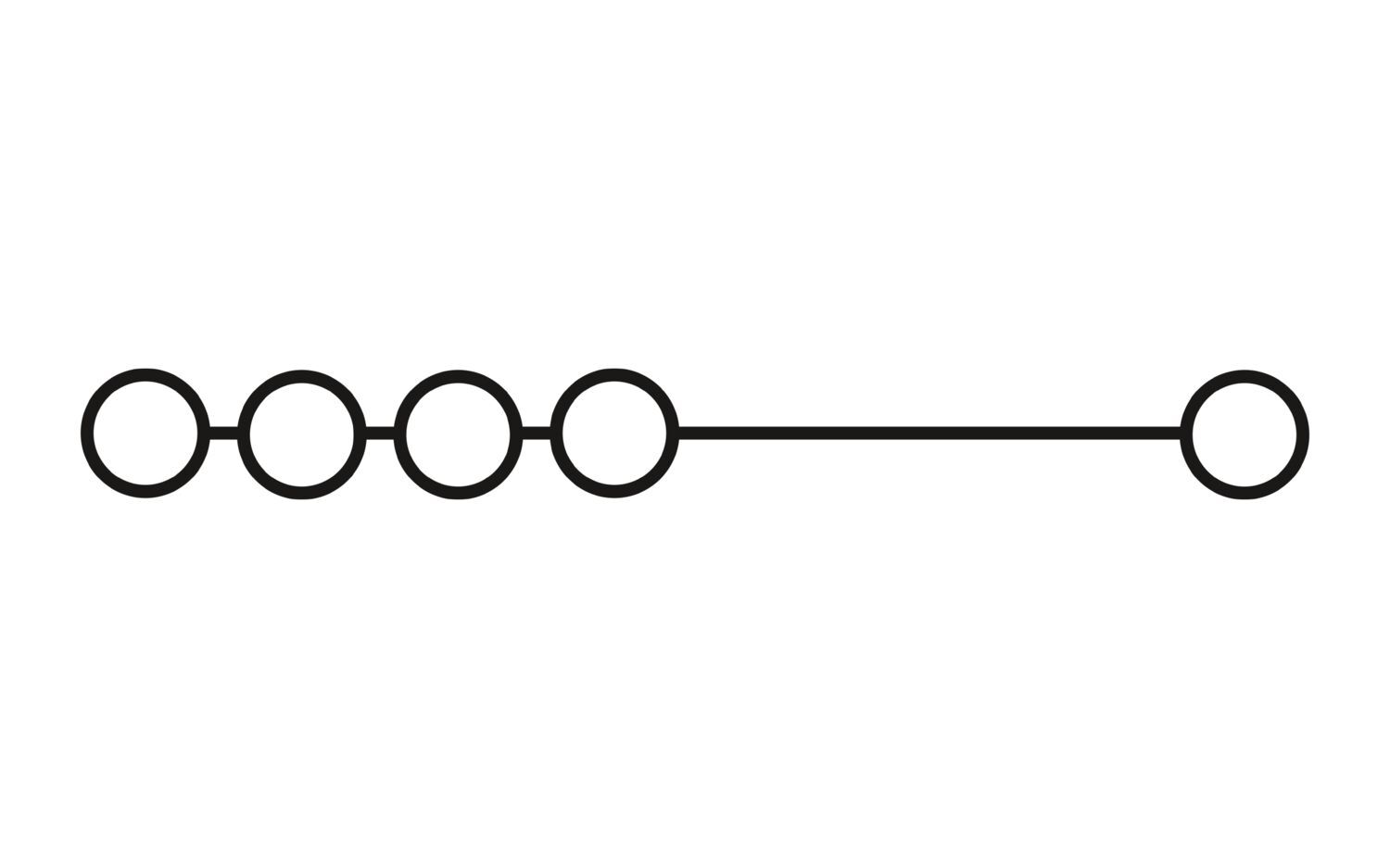

1017448 - AGK PT 4X6/M10 - Клеммы-отводы

Name: 1017448 - AGK PT 4X6/M10 - Клеммы-отводы
SKU: 1017448 - AGK PT 4X6/M10
Price: 1364.98 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

6 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Глубина:

32,3 мм

advatnages:

Полностью изолированная опционально используемая отводящая клемма обеспечивает съём напряжения|Возможность нанесения больших надписей

Общая информация:

Общая информация

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

41,13 g

Вес/шт. (без упаковки):

37,7 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/klemmy-otvody-agk-pt-4x6-m10-1017448

Тип изделия:

Клеммы-отводы

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

1,31 Вт

Количество точек подключения на ярус:

Тип подключения:

Болтовые клеммы, Зажимы Push-in

Резьба винтов:

M10

Момент затяжки:

10 ... 20 Нм

Длина снятия изоляции:

10 мм ... 12 мм

Калиберная пробка:

Сечение жесткого провода:

0,5 мм² ... 10 мм²

Сечение проводника AWG:

20 ... 8 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,5 мм² ... 6 мм², 6 мм² ... 120 мм²

Сечение гибкого проводника [AWG]:

20 ... 10 (пересчитано согласно МЭК), 10 ... 250 kcmil (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,5 мм² ... 6 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,5 мм² ... 6 мм²

Номинальный ток:

41 A

Максимальный ток нагрузки:

57 A

Номинальное напряжение:

1000 В (при применении HV M 10/2 или HV M 10/1 и соответствующей разделительной пластины)

Ширина:

32 мм, 31 мм

Высота:

57,4 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Нет

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

на основной элемент

Номер артикула:

1017448

Ценовая группа:

BE2ZWX

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MTAxNzQ0OA/downloads/7929397?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTAxNzQ0OA/downloads/7930955?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2,2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Стойкость к кратковременным токам 6 мм²:

0,72 кA

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

5 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,5 мм²/0,3 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Указание:

Для приложений для распределения питания учитывать требования стандарта МЭК 60364-4-43:2008, с изменениями и поправками от окт. 2008 г. (DIN VDE 0100-430:2010-10) раздела 433.2 ff!, Болты для зажимов

Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки):

0,5 мм² ... 1,5 мм²

Номинальное сечение AWG:

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 10 мм²:

1,2 кA

Сечение AWG:

(пересчитано согласно МЭК)

Наружный диаметр:

10,4 мм

Диаметр болта:

10 мм

Подсоединение кабельного наконечника:

Подсоединение кабельного наконечника

Суммарный ток, максимальный:

109 A (Болтовое соединение)

Групповое подключение:

Групповое подключение

Диаметр отверстий:

10,4 мм

Снижение эффективности от времени:

Снижение эффективности от времени

Температурные циклы:

192

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Клеммы-отводы, номинальное напряжение: 1000 В, номинальный ток: 41 A, количество точек подсоединения: 5, тип подключения: Зажимы Push-in, Расчетное сечение: 6 мм2, 1. ярус, cечение: 0,5 мм2 - 10 мм2, Болтовые клеммы, Групповое подключение, тип монтажа: на основной элемент, цвет: cерый
