Описание

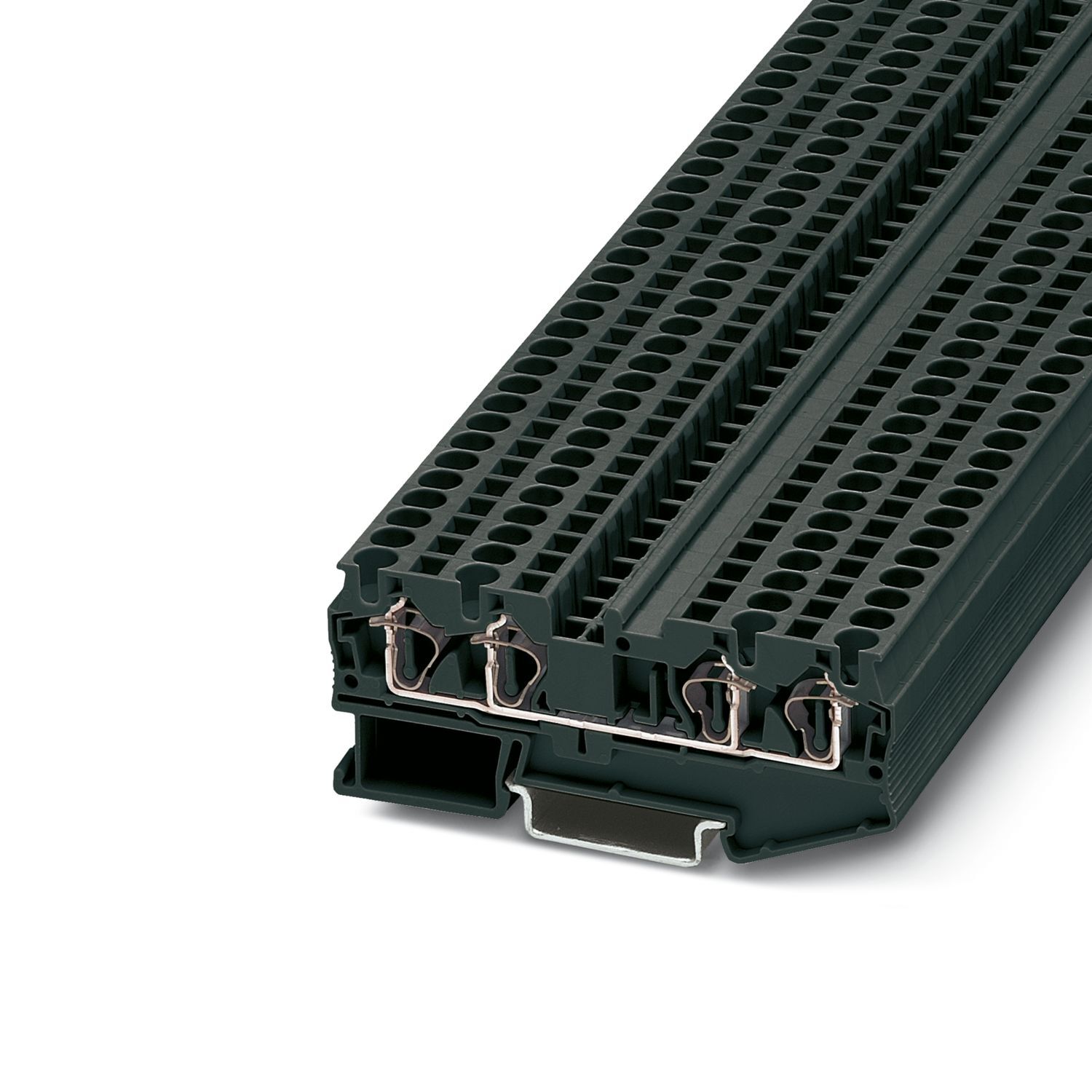

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 32 A, количество точек подсоединения: 4, тип подключения: Пружинный зажим, Расчетное сечение: 4 мм2, 1. ярус, cечение: 0,08 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Характеристики
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
advatnages
Соединение с любым количеством клемм с помощью системы различных вставных перемычек FBS ...|Компактный разветвитель потенциалов, двойной разъем обеспечивает возможность подключения четырех цепей|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
14,14 g
Вес/шт. (без упаковки)
14,14 g
Цвет
черный (RAL 9005)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-st-4-quattro-bk-1013467
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
4
Тип подключения
Пружинный зажим
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A4
Сечение жесткого провода
0,08 мм² ... 6 мм²
Сечение проводника AWG
28 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,08 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
32 A (для кабеля сечением 6 мм²)
Максимальный ток нагрузки
40 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки),
34,5 A
Номинальное напряжение
800 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
87 мм
Глубина на NS 35/7,5
36,5 мм
Глубина на NS 35/15
44 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1013467
Ценовая группа
BE2113
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTAxMzQ2Nw/downloads/8037875?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTAxMzQ2Nw/downloads/8041025?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3030527 D-ST 4-QUATTRO
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,08 мм² ... 6 мм²
Сечение подключаемого провода AWG
28 ... 10,
28 ... 12
Возможности подключения, гибкие проводники
0,08 мм² ... 4 мм²
Список перемычек
Перемычка / FBS 2-6 / 3030336
Данные перемычки
28 A (4 мм²)
Повышение температуры Ex
40 К (31,6 A / 4 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
27,5 A
Контактное сопротивление
0,78 мΩ
Область применения
Железнодорожная индустрия
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 10 (пересчитано согласно МЭК)
- для соединения несмежных клемм
352 В
- для соединения несмежных клемм через PE-клемму
352 В
- перемычки требуемой длины с крышкой
220 В
- перемычки требуемой длины с разделительной пластиной
275 В
