Описание

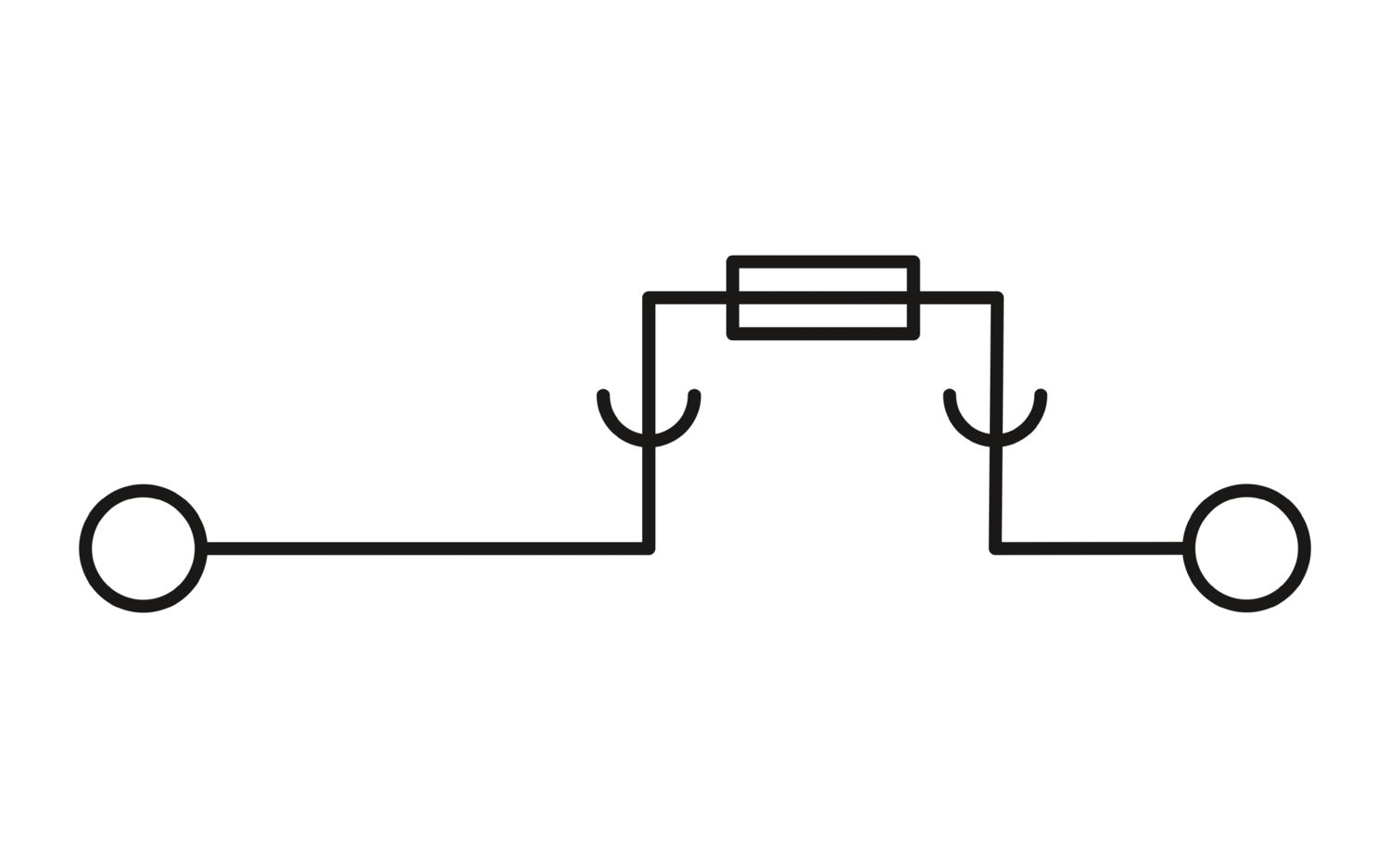

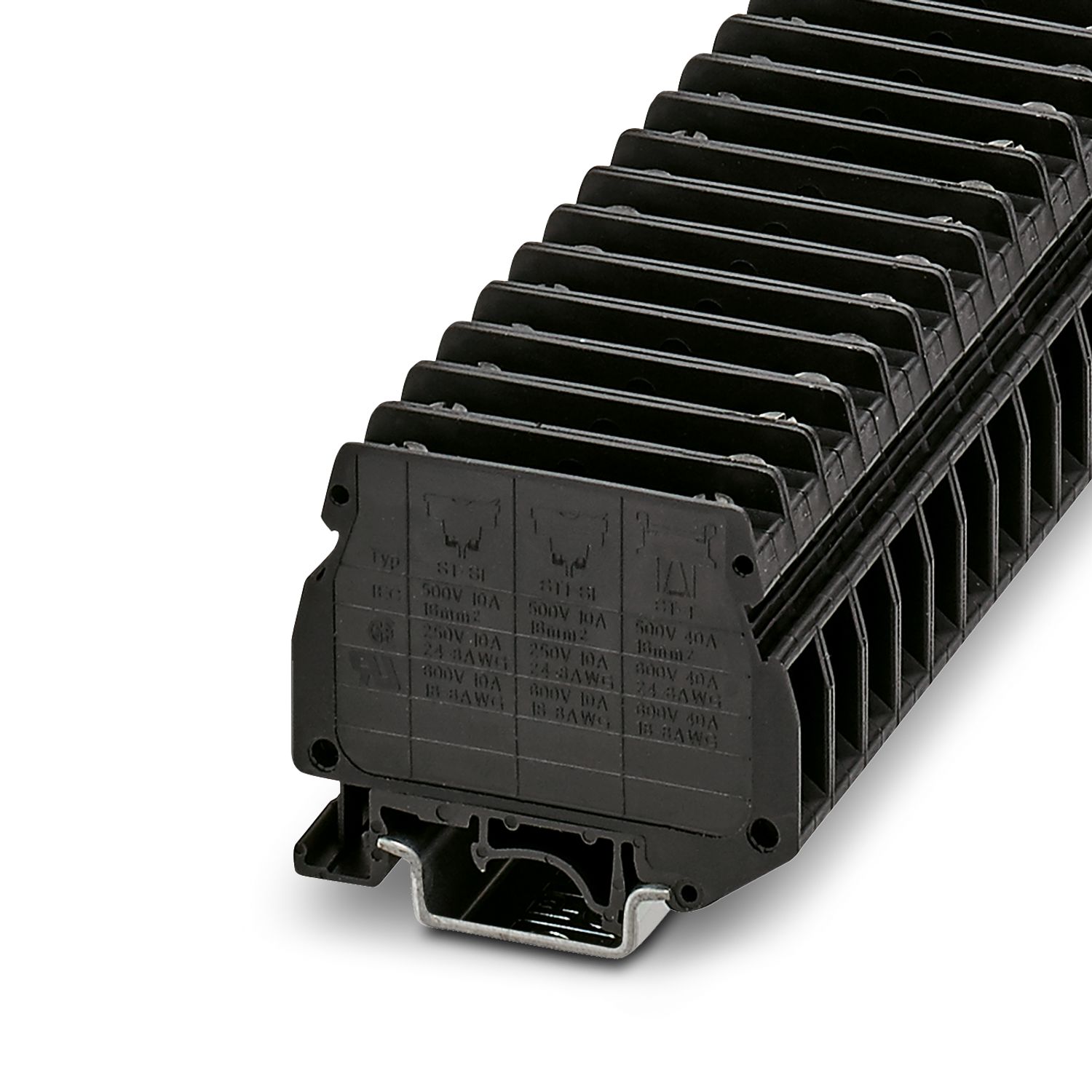

Клемма для предохранителя, без штекера с держателем предохранителя, номинальное напряжение: 500 В, номинальный ток: 10 A, 1. ярус, тип подключения: Винтовые зажимы, Расчетное сечение: 1,5 мм2, cечение: 0,5 мм2 - 16 мм2, монтаж: NS 35/7,5, NS 35/15, NS 32, цвет: черный
Характеристики
Штрих-код
4017918010133
Габариты (ДxШxВ, см):
10.2x61x59.1
Номер артикула
0920083
статус на складе в Германии
На складе
Номинальное сечение
16 мм²,
1,5 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
28,018 g
Вес/шт. (без упаковки)
26,802 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-21T23:47:00.313
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmy-dla-ustanovki-predohranitelei-usig-0920083
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
13 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 16 мм²
Сечение проводника AWG
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 10 мм²
Сечение с жесткой гребенчатой перемычкой
16 мм²
Сечение с гибкой гребенчатой перемычкой
16 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 6 мм²
Номинальный ток
10 A (Определяется параметрами встроенного предохранителя)
Максимальный ток нагрузки
40 A (в качестве клемм с размыкателями)
Номинальное напряжение
500 В (в качестве клемм для установки предохранителей)
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369095
Страна происхождения
DE
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-3
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Производитель
Phoenix Contact
Ключ изделия
BE1234
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылка на артикул1053014, ссылка на артикул1053027, ссылка на артикул1053412, ссылка на артикул1053438, ссылка на артикул0818069, ссылка на артикул0824605, ссылка на артикул0829142, ссылка на артикул0829623, ссылка на артикул3022218, ссылка на артикул3022276, ссылка на артикул0800886, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул1205066
Совместимые товары_0
ссылка на артикул0203153, ссылка на артикул0203137, ссылка на артикул0920216, ссылка на артикул0920229, ссылка на артикул0920326, ссылка на артикул0920452, ссылка на артикул0920384, ссылка на артикул0920287, ссылка на артикул0920397, ссылка на артикул0304227, ссылка на артикул1007248, ссылка на артикул1742989, ссылка на артикул1201002, ссылка на артикул1201015, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434, ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1201798, ссылка на артикул1053001, ссылка на артикул0824941
рекомендуется заказать также
ссылка на артикул0203276,ссылка на артикул0920216,ссылка на артикул0920229,ссылка на артикул0920287,ссылка на артикул0920326,ссылка на артикул0920452,ссылка на артикул3005099,ссылка на артикул3006108,ссылка на артикул3008096
