Описание

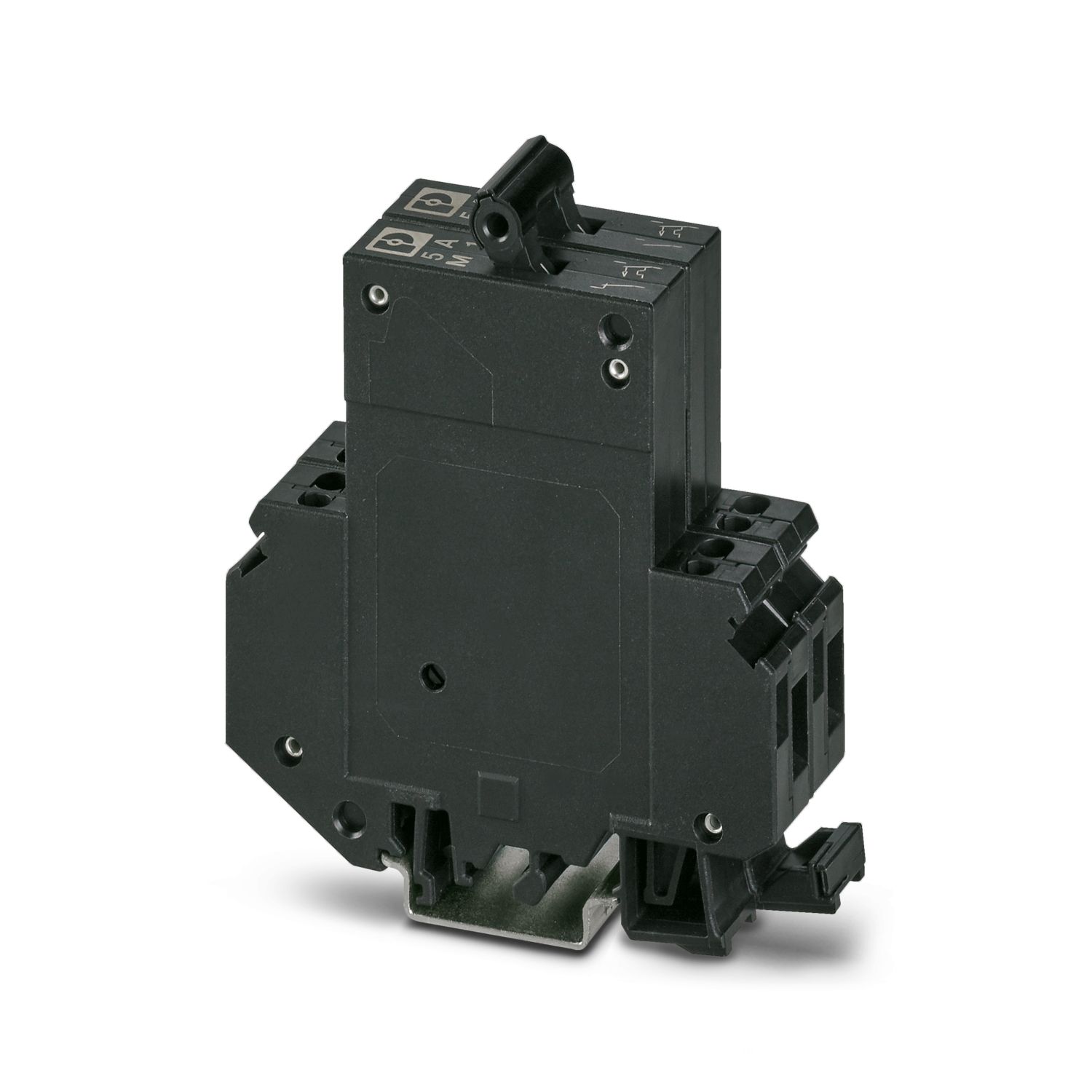

Автоматические выключатели с тепловыми и электромагнитными расцепителями, 2-полюсные, полуинертного типа, 1 замыкающий контакт и 1 размыкающий контакт, с универсальными монтажными ножками для установки на NS 32 или NS 35
Характеристики
Штрих-код
4017918009717
Габариты (ДxШxВ, см):
25x82.5x96
Номер артикула
0915030
Количество рядов
2
Количество точек подключения
4
Общая информация
Общая информация
Упаковочная единица
3
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
124,67 g
Вес/шт. (без упаковки)
124,24 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-21T23:25:04.28
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/termomagnitnyi-zasitnyi-vyklucatel-tmc-2-m1-120-50a-0915030
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II
Степень загрязнения
2
Расчетное импульсное напряжение
2,5 кВ
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм,
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
12 мм
Калиберная пробка
A3,
A1
Сечение жесткого провода
0,2 мм² ... 6 мм²,
0,2 мм² ... 2,5 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК),
24 ... 14 (пересчитано согласно МЭК),
24 ... 10,
24 ... 14
Сечение гибкого провода
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²,
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²,
0,25 мм² ... 1,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 0,75 мм²,
0,2 м² ... 0,75 м²
2 гибких провода одинакового сечения
0,2 мм² ... 0,75 мм²,
0,2 м² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1 мм²,
0,25 мм² ... 0,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²,
0,5 мм² ... 0,75 мм²
Номинальный ток
5 A
Номинальное напряжение
250 В AC
Класс воспламеняемости согласно UL 94
V-2
Группа изоляционного материала
II
Изоляционный материал
PA66
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-30 °C ... 60 °C
Тип монтажа
Монтажная рейка: 35 мм
Номер таможенного тарифа
85362010
Страна происхождения
DE
Серия изделий
TMC
Полюсов
2
Исполнение контакта
1 замыкающий контакт
Предохранитель
M1 (полуинертн. типа)
Степень защиты
IP30 (Область срабатывания)
Коммутационная способность короткого замыкания
5000 A ()
Код продажи
04
Макс. кол-во коммутационных циклов
10000 (при 1 x In, индукт.)
Производитель
Phoenix Contact
Стандарты/нормативные документы
EN 60934,
UL 1077
Ключ изделия
CLA121
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Номинальный ток IN
5 A
Конструкция
Модуль для установки на монтажную рейку, неразъемный
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 4 мм²,
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 1,5 мм²,
0,2 мм² ... 2,5 мм²
Тип предохранителя
Автомат
Количество каналов
1
Pасчетное напряжение
250 В AC (3 AC 433 В)
Сопротивление изоляции Riso
100 МОм (500 B DC)
Тип срабатывания
TM (термомагнитный)
Сопротивление прибора
0,063 Ом
Измеренная коммутационная способность короткого замыкания Icn
400 A
Электрическая прочность
3000 В AC (Область срабатывания)
Определение влажности
240 ч, 95 % ОВ, 40 °C
Совместимые товары_1
ссылка на артикул3009338, ссылка на артикул0801762, ссылка на артикул1201714, ссылка на артикул1201358, ссылка на артикул1201028, ссылка на артикул1201015, ссылка на артикул1201002, ссылка на артикул1201895, ссылка на артикул1201798, ссылка на артикул1201756, ссылка на артикул1201730, ссылка на артикул0801733, ссылка на артикул1201413, ссылка на артикул1205053, ссылка на артикул1212602
Вспомогательный электроконтур
240 В AC / 1 A (с малой индукцией)
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Наименование, подключение
Вспомогательный контакт
Рабочее напряжение
240 В AC
Рабочий ток
5 A AC (с малой индукцией)
Главный контакт
Главный контакт
Вспомогательный контакт
Вспомогательный контакт
