Описание

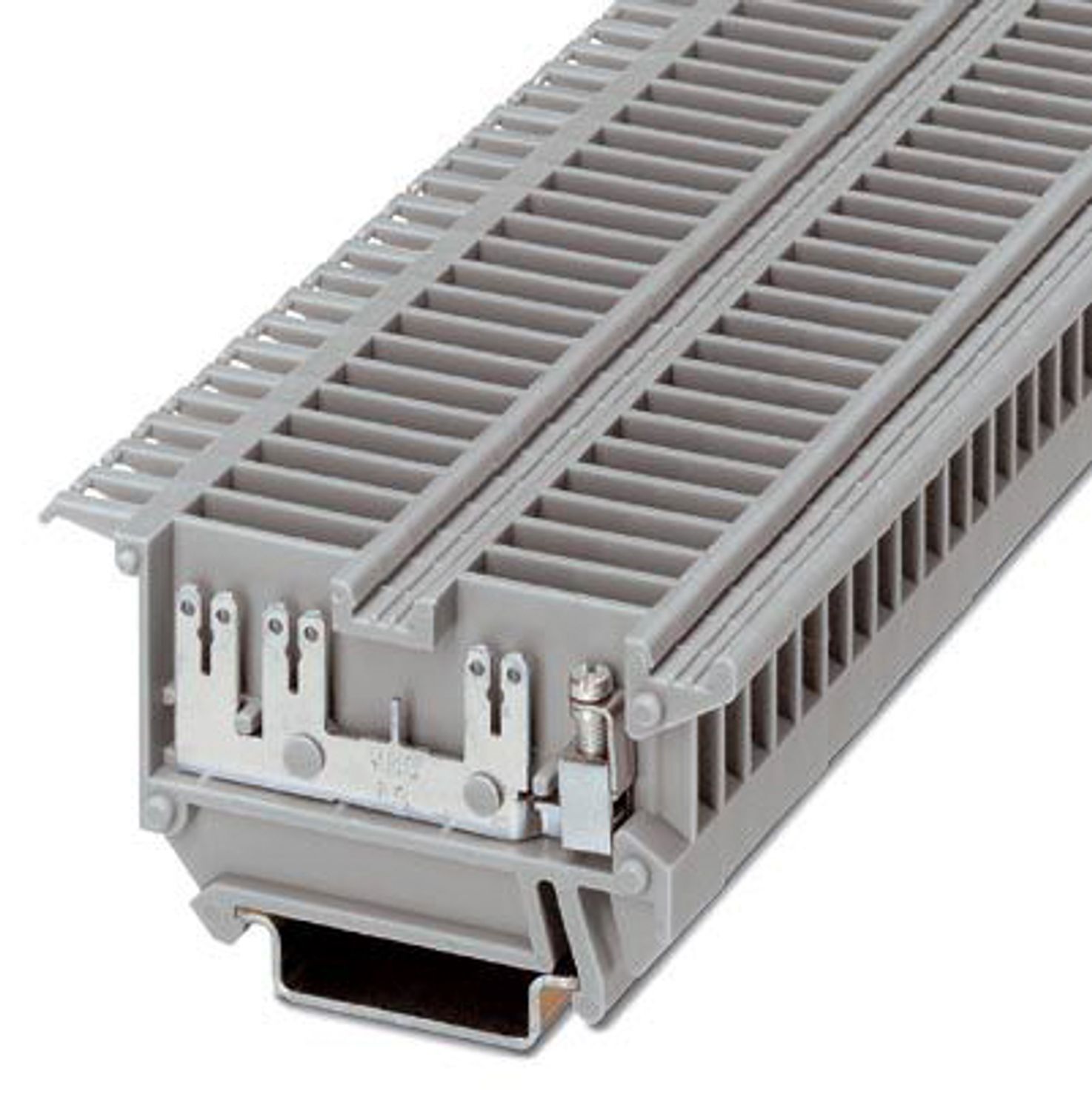

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 32 A, 1. ярус, подключение справа, тип подключения: Винтовые зажимы, cечение: 0,2 мм2 - 4 мм2, 1. ярус, тип подключения: Подкл. плоского штекера, монтаж: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4017918008000
Количество рядов
2
Количество точек подключения
4
Товар доставляется
да
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
9,555 g
Вес/шт. (без упаковки)
9,555 g
Цвет
cерый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-vbsn-4-fs6-28-08-0854010
Тип изделия
Проходная клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Количество точек подключения на ярус
4
Тип подключения
Винтовые зажимы,
Подкл. плоского штекера
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой
2,5 мм²
Сечение с гибкой гребенчатой перемычкой
2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Номинальный ток
32 A,
Значение тока для плоских штекеров согласно DIN 61210 зависит от номинального размера, материала и типа изоляции, а также от сечения кабеля
Максимальный ток нагрузки
32 A
Номинальное напряжение
800 В,
Значение тока для плоских штекерных разъемов согл. DIN 61210 зависит от размера, материала, типа изоляции гнезда для тестера и от сечения кабеля
Ширина крышки
2,2 мм
Ширина
6,2 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
0854010
Ценовая группа
BE511X
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MDg1NDAxMA/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDg1NDAxMA/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение плоского штекера
6,3/2,8 x 0,8 мм
Подключение согласно стандарту
МЭК / EN
1. ярус, подключение справа
1. ярус, подключение справа
