Описание

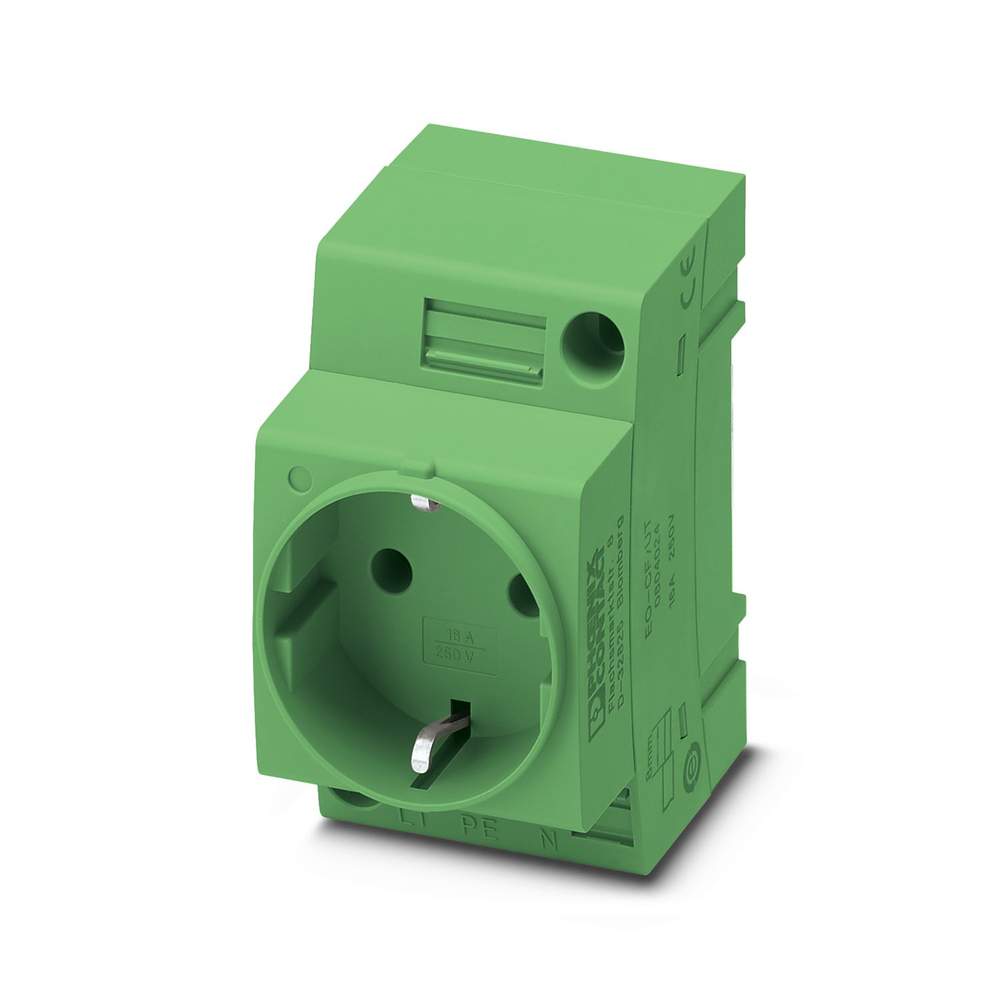

Розетка, Схема расположения контактов тип CF, тип подключения: Винтовые зажимы, цвет: зеленый, номинальное напряжение: 250 В AC (50 Гц), номинальный ток: 16 A, для монтажа на несущую рейку и в интерфейсе обслуживания или прямого монтажа, cтандарты/нормативные документы: VDE 0620-1, Обозначения стран: Германия
Характеристики
Штрих-код
4055626225678
Габариты (ДxШxВ, см):
45x75x70.5
Упаковочная единица
5
Минимальное количество, предусмотренное условиями заказа
5
Вес/шт. (с упаковкой)
77,05 g
Вес/шт. (без упаковки)
73,53 g
Цвет
зеленый (RAL 6021)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-14T15:52:54.34
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/rozetka-eo-cf-ut-gn-0804025
Макс. мощность потерь при номинальных условиях
1,8 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,25 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 2,5 мм²
Номинальный ток
16 A
Номинальное напряжение
250 В AC (50 Гц)
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

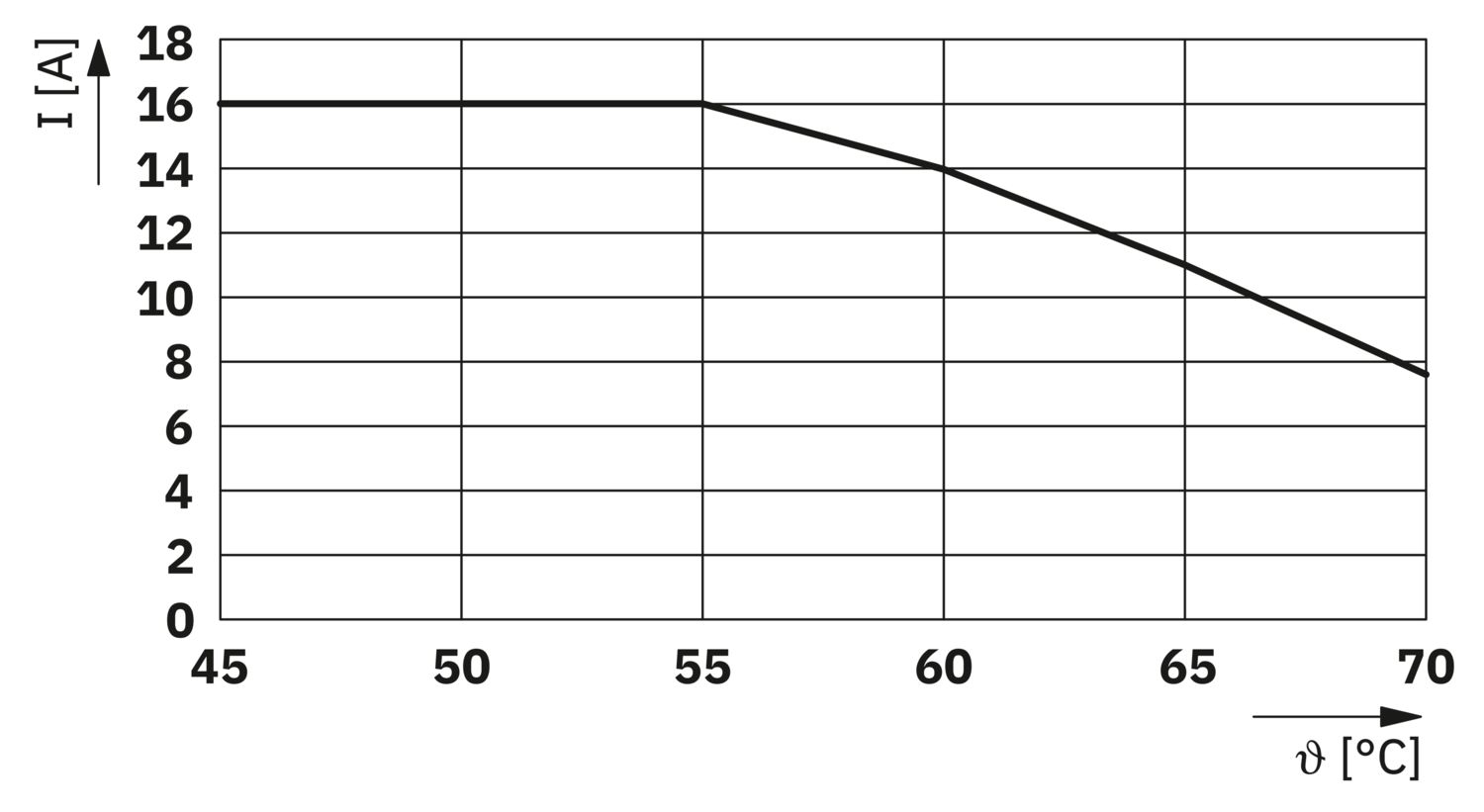

-45 °C ... 70 °C (максимальный диапазон рабочих температур с учетом самонагрева, см. кривую снижения мощности)
Температура окружающей среды (хранение/транспорт)
-45 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа

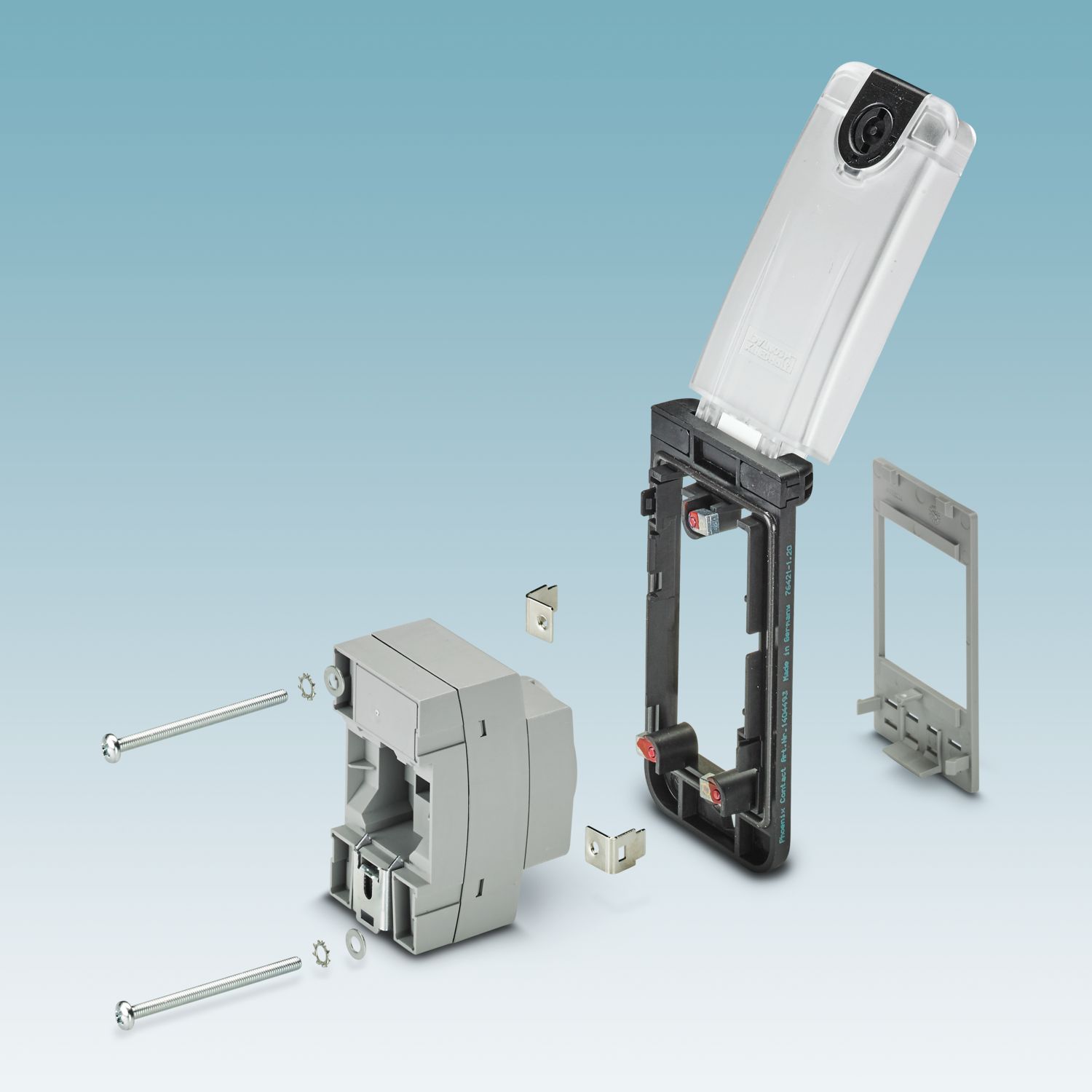

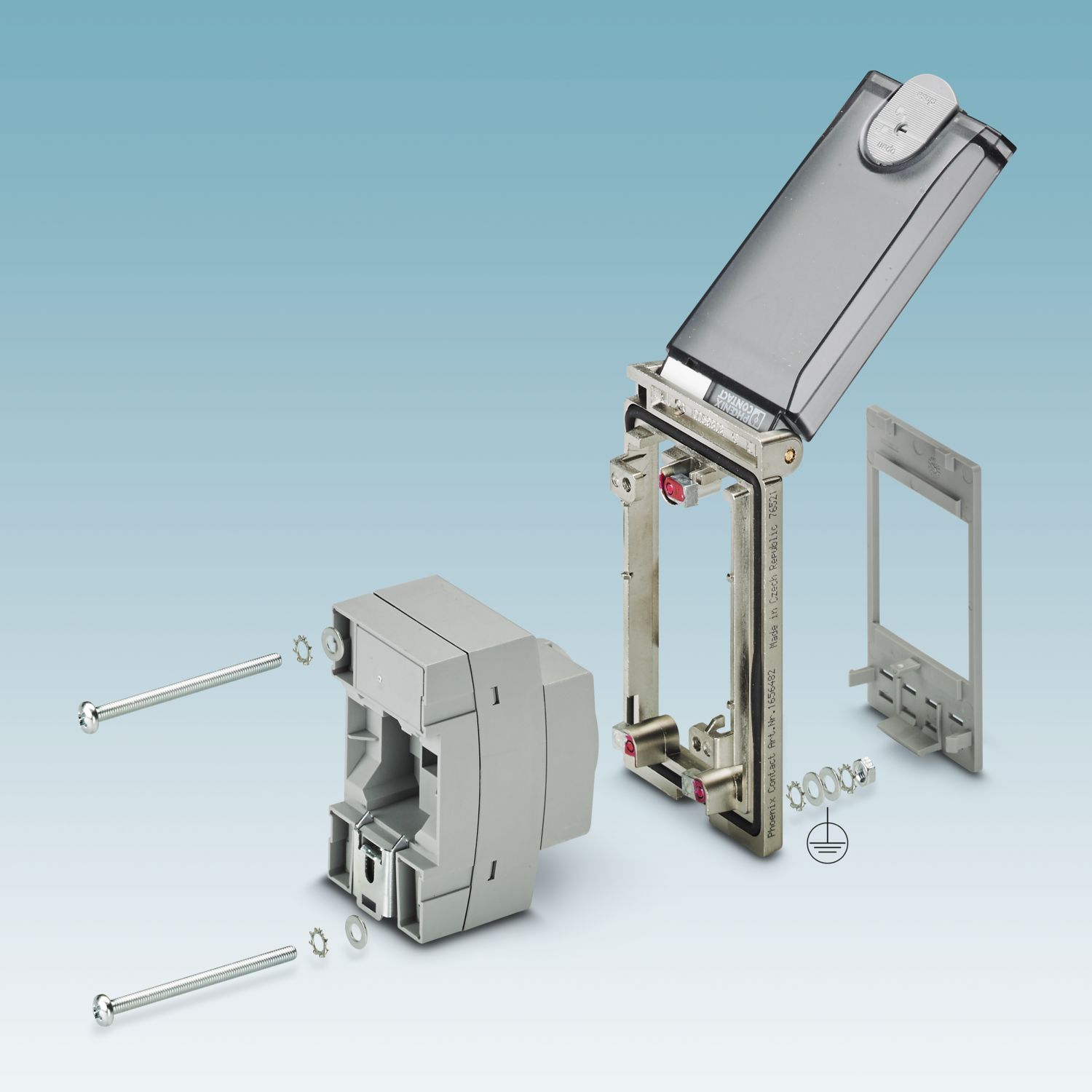

для монтажа на несущую рейку и в интерфейсе обслуживания или прямого монтажа
Номер артикула
0804025
Номер таможенного тарифа
85366990
Страна происхождения
PL
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,2 мм² ... 4 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
2 жестких провода одинакового сечения AWG
24 ... 14 (пересчитано согласно МЭК)
2 гибких провода одинакового сечения AWG
24 ... 14 (пересчитано согласно МЭК)
Указания по эксплуатации
Эта розетка не предназначена для работы с высокой нагрузкой (HL), такой как зарядные устройства для электромобилей и большие радиаторные нагреватели.
Стандарты / нормативные документы
VDE 0620-1
Индикатор состояния
нет
Степень защиты
IP20
Количество
0
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул0819262, ссылка на артикул0827464, ссылка на артикул0804522, ссылка на артикул1404493, ссылка на артикул1404494, ссылка на артикул1407592, ссылка на артикул1407593, ссылка на артикул1407588, ссылка на артикул1407589, ссылка на артикул1656482, ссылка на артикул1656495, ссылка на артикул1204517
Ключ изделия
BE7611
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Материал, контакт
CuZn38
Стандарты
Стандарты
Код страны
Германия
Тип штекера

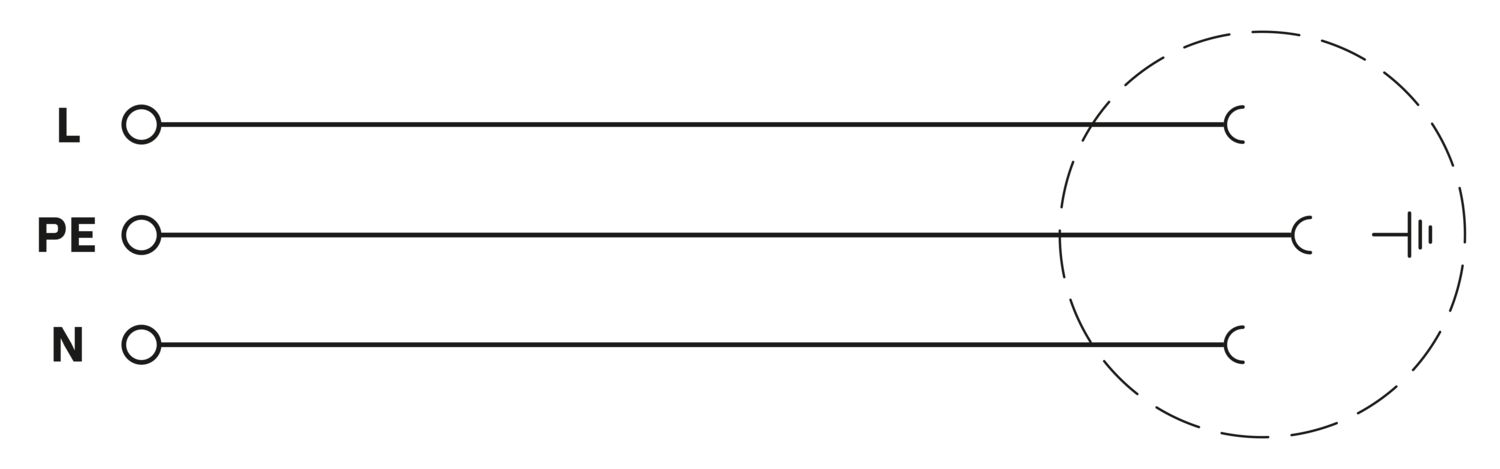

Схема расположения контактов тип CF
