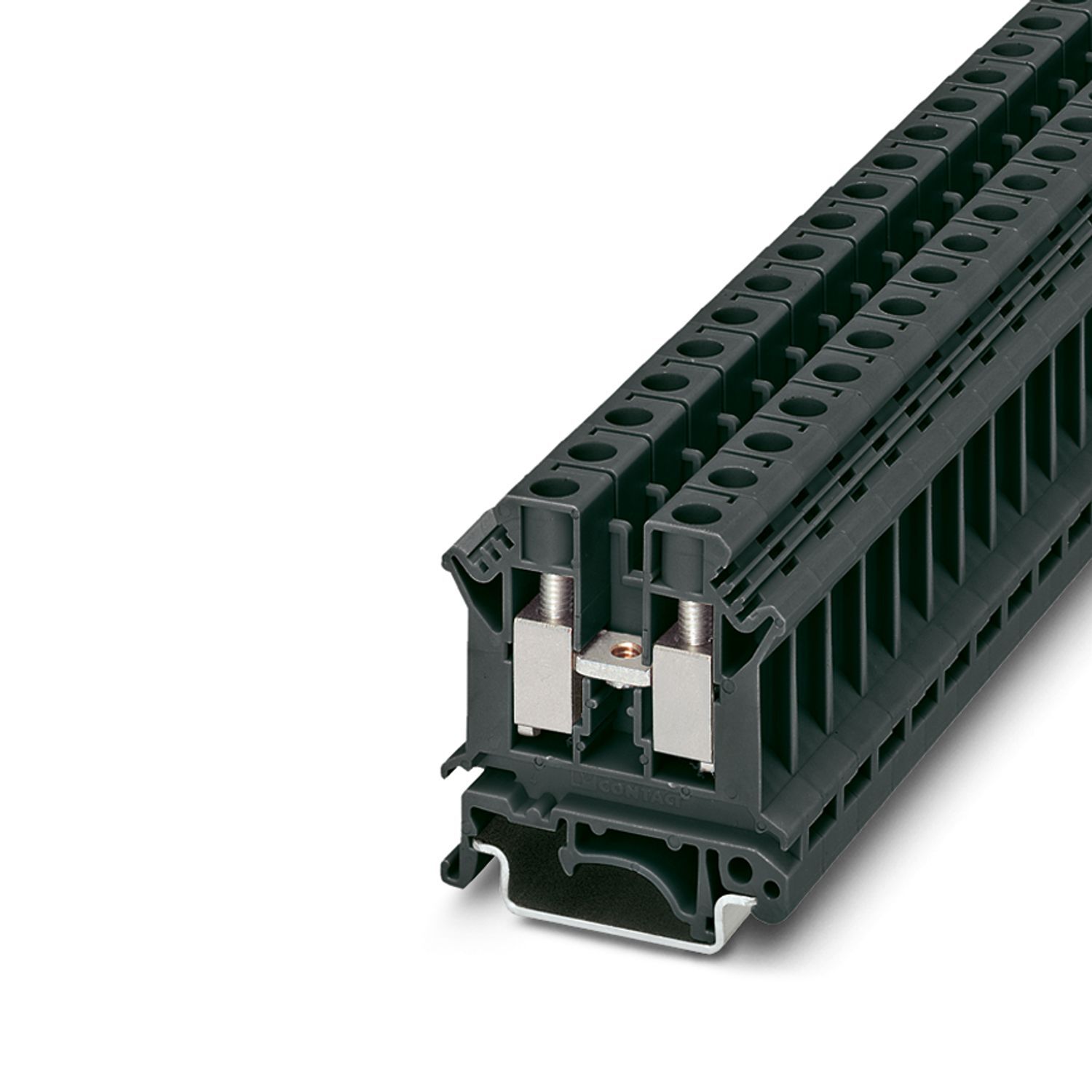

UK 6 N BK - Проходные клеммы 0719236

Name: UK 6 N BK - Проходные клеммы 0719236
SKU: UK 6 N BK
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

8.2x42.5x52

Номер артикула:

0719236

статус на складе в Германии:

На складе

Номинальное сечение:

6 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Упаковочная единица:

50, 50 Количество

Минимальное количество, предусмотренное условиями заказа:

50, 50 Количество

Вес/шт. (с упаковкой):

13,37 g

Вес/шт. (без упаковки):

13,074 g

Цвет:

черный (RAL 9005)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793, 2026-04-08T04:09:58

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-6-n-bk-0719236, https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-uk-6-n-bk-0719236

Тип изделия:

Проходная клемма

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

1,31 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

10 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 10 мм²

Сечение проводника AWG:

24 ... 8 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 6 мм²

Сечение гибкого проводника [AWG]:

24 ... 10 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 6 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 6 мм²

Сечение с жесткой гребенчатой перемычкой:

4 мм²

Сечение с гибкой гребенчатой перемычкой:

4 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 2,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 4 мм²

Номинальный ток:

41 A

Максимальный ток нагрузки:

57 A (при сечении провода 10 мм²)

Номинальное напряжение:

800 В

Ширина крышки:

1,8 мм

Ширина:

8,2 мм

Высота:

42,5 мм

Глубина на NS 32:

52 мм

Глубина на NS 35/7,5:

47 мм

Глубина на NS 35/15:

54,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Ценовая группа:

BE1211

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MDcxOTIzNg/downloads/9761458?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDcxOTIzNg/downloads/9761479?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Стойкость к кратковременным токам 6 мм²:

0,72 кA

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

5 Н

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Производитель:

Phoenix Contact

Ключ изделия:

BE1211

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/1105015,https://www.phoenixcontact.com/kz/products/0310211,https://www.phoenixcontact.com/kz/products/3001356,https://www.phoenixcontact.com/kz/products/3240064,https://www.phoenixcontact.com/kz/products/1648283,https://www.phoenixcontact.com/kz/products/0829637,https://www.phoenixcontact.com/kz/products/2201502,https://www.phoenixcontact.com/kz/products/3001103

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=0719236

Указание на вещество-кандидата согласно REACH (№ CAS):

Lead (№ CAS: 7439-92-1)

SCIP:

e4ee8668-0589-46bd-9aea-f7d4f3c180b1

насколько известно, действует освобождение от исполнения требований:

6(c)

Возможность подсоединения нескольких проводников:

800 В

Максимально допустимая нагрузка по току:

57 A

Сертификат EEx e II для детали:

690 В

pxc_0719236_13_02_UK-6-N-BK_2D.dxf (512 kB):

Product drawing
