0713122 - OTTA 25 M6 PH3 - Болтовые клеммы

Name: 0713122 - OTTA 25 M6 PH3 - Болтовые клеммы
SKU: 0713122 - OTTA 25 M6 PH3
Price: 1647.39 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

25 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

53,894 g

Вес/шт. (без упаковки):

53,894 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-otta-25-m6-ph3-0713122

Тип изделия:

Болтовые клеммы

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

3,26 Вт

Количество точек подключения на ярус:

Тип подключения:

Болтовые клеммы

Резьба винтов:

Момент затяжки:

3,2 ... 3,7 Нм

Длина снятия изоляции:

Длина снятия изоляции зависит от указания производителя кабельных наконечников.

Номинальный ток:

101 A

Максимальный ток нагрузки:

101 A (для кабеля сечением 25 мм² Поперечное сечение)

Номинальное напряжение:

800 В (Номинальное напряжение приведено для изолированного кабельного наконечника)

Ширина крышки:

2 мм

Ширина:

16 мм, 18 мм

Высота:

60 мм

Глубина на NS 32:

69,5 мм

Глубина на NS 35/7,5:

64,5 мм

Глубина на NS 35/15:

72 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

0713122

Ценовая группа:

BE4513

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MDcxMzEyMg/downloads/7916354?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDcxMzEyMg/downloads/7916405?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Подключение согласно стандарту:

МЭК 60947-7-1, DIN 46234:1980-03, DIN 46237:1970-07

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

10 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

25 мм²/4,5 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 5г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Подсоединение кабельного наконечника DIN 46234:1980-03:

Подсоединение кабельного наконечника DIN 46234:1980-03

Сечение:

1,5 мм² ... 25 мм², 2,5 мм² ... 6 мм²

Сечение AWG:

16 ... 4 (пересчитано согласно МЭК), (пересчитано согласно МЭК)

Наружный диаметр:

6,5 мм

Диаметр болта:

6 мм

Стойкость к кратковременным токам 25 мм²:

3 кA

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

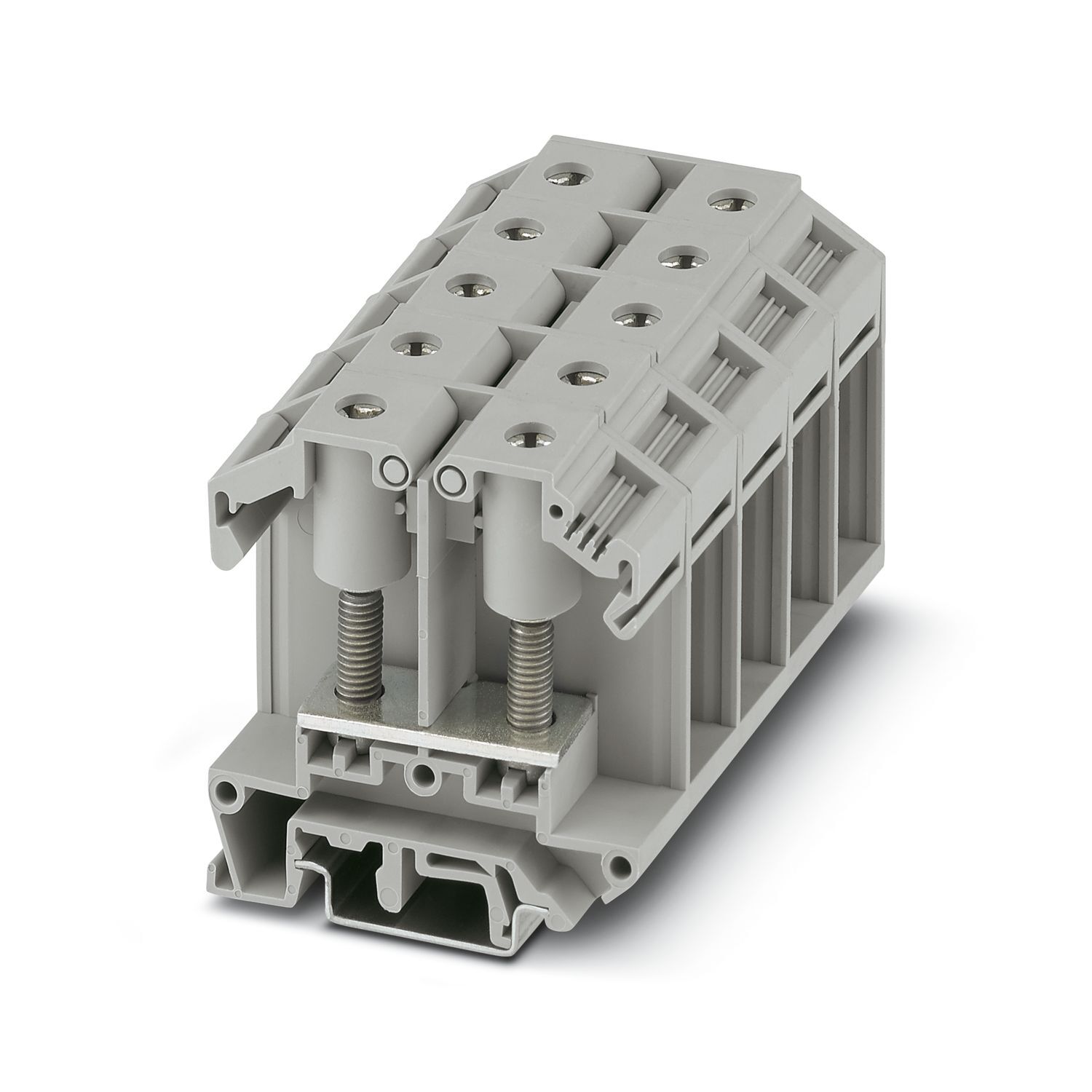

Универсальная клемма с болтовым зажимом, с крестовой головкой, сечение: 1 — 25 мм2, ширина: 18 мм, цвет: серый
