Описание

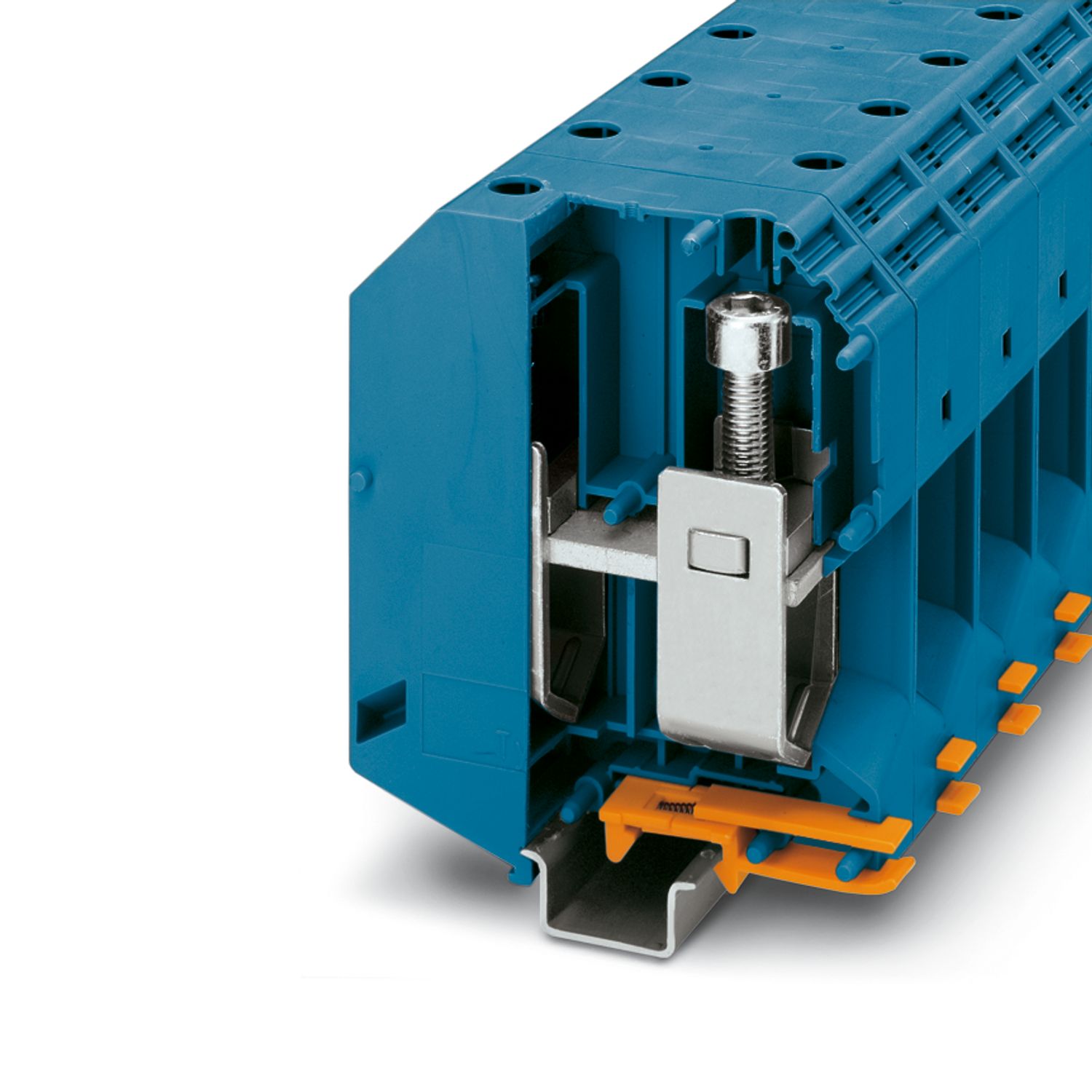

Cиловая клемма, номинальное напряжение: 1000 В, номинальный ток: 415 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 240 мм2, cечение: 70 мм2 - 240 мм2, тип монтажа: NS 35/15, NS 32, цвет: синий
Характеристики
Штрих-код
4017918885120
Габариты (ДxШxВ, см):
36x100x131.5
статус на складе в Германии
На складе
Номинальное сечение
240 мм²
Количество рядов
1
Количество точек подключения
2
advatnages
Возможность нанесения больших надписей
Общая информация
Общая информация
Упаковочная единица
3
Минимальное количество, предусмотренное условиями заказа
3
Вес/шт. (с упаковкой)
496,567 g
Вес/шт. (без упаковки)
471 g
Цвет
синий (RAL 5015)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T11:13:54.523
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-dla-vysokogo-toka-ukh-240-bu-0711852
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
13,78 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M10
Момент затяжки
25 ... 30 Нм
Длина снятия изоляции
40 мм
Калиберная пробка
B15
Сечение жесткого провода
70 мм² ... 240 мм²
Сечение проводника AWG
3/0 ... 350 kcmil (пересчитано согласно МЭК)
Сечение гибкого провода
70 мм² ... 240 мм²
Сечение гибкого проводника [AWG]
3/0 ... 350 kcmil (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
70 мм² ... 185 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
70 мм² ... 185 мм²
Сечение с жесткой гребенчатой перемычкой
240 мм²
Сечение с гибкой гребенчатой перемычкой
185 мм²
2 жестких провода одинакового сечения
35 мм² ... 95 мм²
2 гибких провода одинакового сечения
50 мм² ... 95 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
35 мм² ... 50 мм²
Номинальный ток
415 A
Максимальный ток нагрузки
415 A (при сечении кабеля 240 мм²),
350 A
Номинальное напряжение
1000 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/15
Номер артикула
0711852
Номер таможенного тарифа
85369010
Страна происхождения
IN
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ
Результат
Испытание пройдено
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 (+/- 2) об/мин.
Повороты
135
Сечение провода / масса
70 мм² /10,4 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.,
Винты с шестигранным углублением,

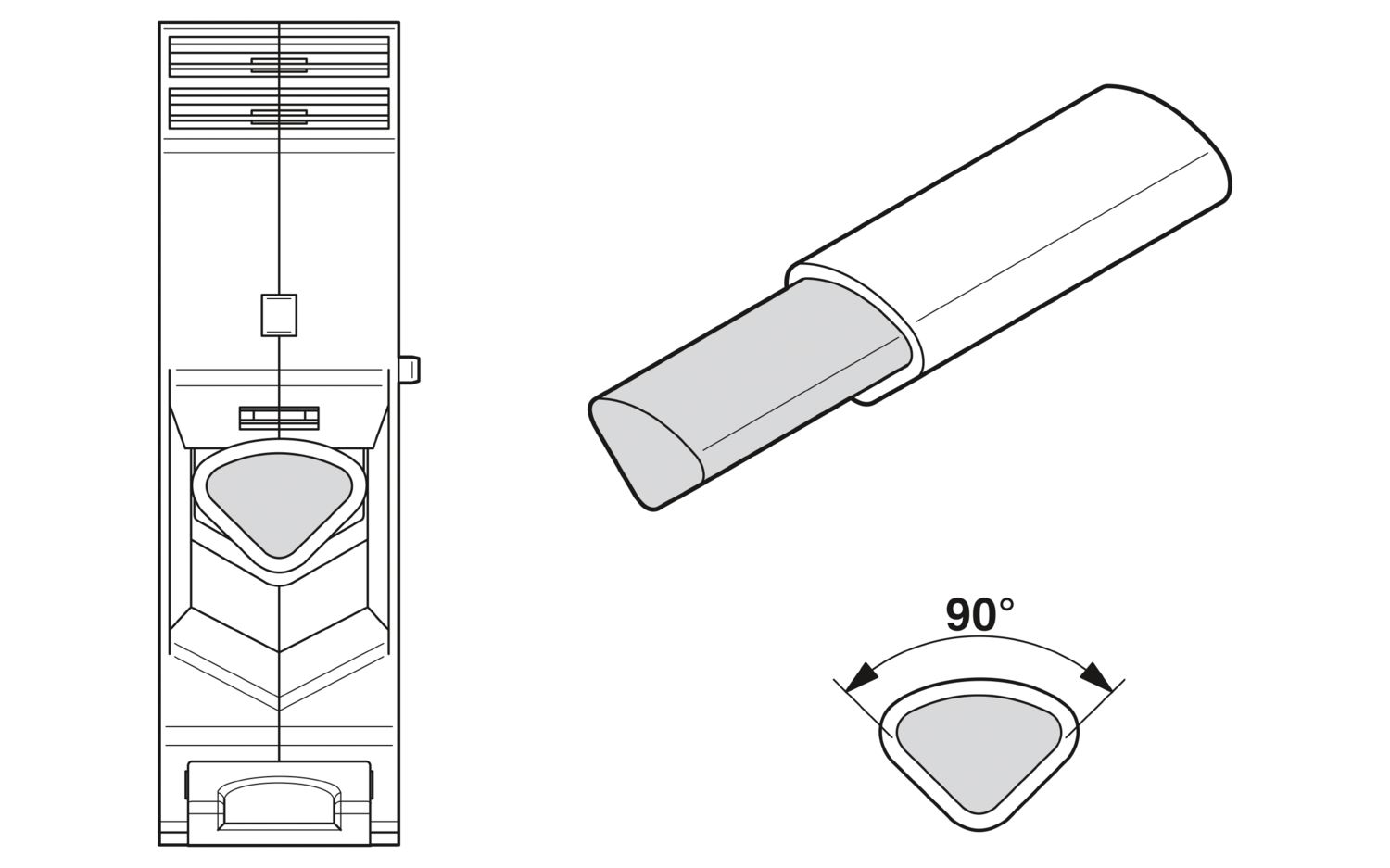

Для надежного контакта многожильных проводов рекомендуется их раскручивать.
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1201947 VDE-ISS 8
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
25 Нм ... 30 Нм
Номинальное сечение AWG
500 kcmil
Возможности подключения, жесткие проводники
70 мм² ... 240 мм²
Сечение подключаемого провода AWG
2/0 ... 500 kcmil
Возможности подключения, гибкие проводники
70 мм² ... 240 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Список перемычек
Гребенчатая перемычка / EB 2-36/UKH / 0201401
Данные перемычки
270 A (240 мм²)
Повышение температуры Ex
40 К (389 A/240 мм²)
Расчетное напряжение изоляции
1000 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
1100 В
Расчетный ток
350 A
Контактное сопротивление
0,03 мΩ
2 жестких провода одинакового сечения AWG
2 ... 3/0
2 гибких провода одинакового сечения AWG
1/0 ... 3/0
Количество
0
при шунтировании с гребенчатой перемычкой
690 В
Стойкость к кратковременным токам 240 мм²
28,8 кA
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул0201414, ссылка на артикул0201401, ссылка на артикул3003554, ссылка на артикул1201002, ссылка на артикул1201015, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул0811862, ссылка на артикул0824949, ссылка на артикул0811875, ссылка на артикул1201659, ссылка на артикул1201662, ссылка на артикул1004513, ссылка на артикул3009244, ссылка на артикул1212643
also_bought
https://www.phoenixcontact.com/0201401,https://www.phoenixcontact.com/3003554,https://www.phoenixcontact.com/3009105,https://www.phoenixcontact.com/3010110,https://www.phoenixcontact.com/3010123,https://www.phoenixcontact.com/3010136,https://www.phoenixcontact.com/3010217,https://www.phoenixcontact.com/3247055,https://www.phoenixcontact.com/3247056
Ключ изделия
BE1311
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
