Описание
тип подключения Винтовой зажим с натяжной гильзой
Характеристики
Штрих-код
4017918004781
Номер артикула
0708836
статус на складе в Германии
На складе,
В настоящее время нет на складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Номинальное напряжение UN
500 В
Преимущества_
Известный принцип подключения позволяет применение во всем мире|Незначительное нагревание благодаря высокой контактной ЭДС
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
4,05 g
Вес/шт. (без упаковки)
4,002 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T10:57:38.78,
2026-03-03T13:24:10.41,
2026-04-14T23:04:58
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnaa-klemma-vdfk-4-gnye-0708836,
https://www.phoenixcontact.com/ru-kz/produkty/prokhodnyye-zazhimy-vdfk-4-gnye-0708836
Тип изделия
Проходные зажимы
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Тип подключения
Винтовой зажим с натяжной гильзой,
Подключение пайкой
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A4
Сечение жесткого провода
0,2 мм² ... 6 мм²
Сечение гибкого провода
0,2 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

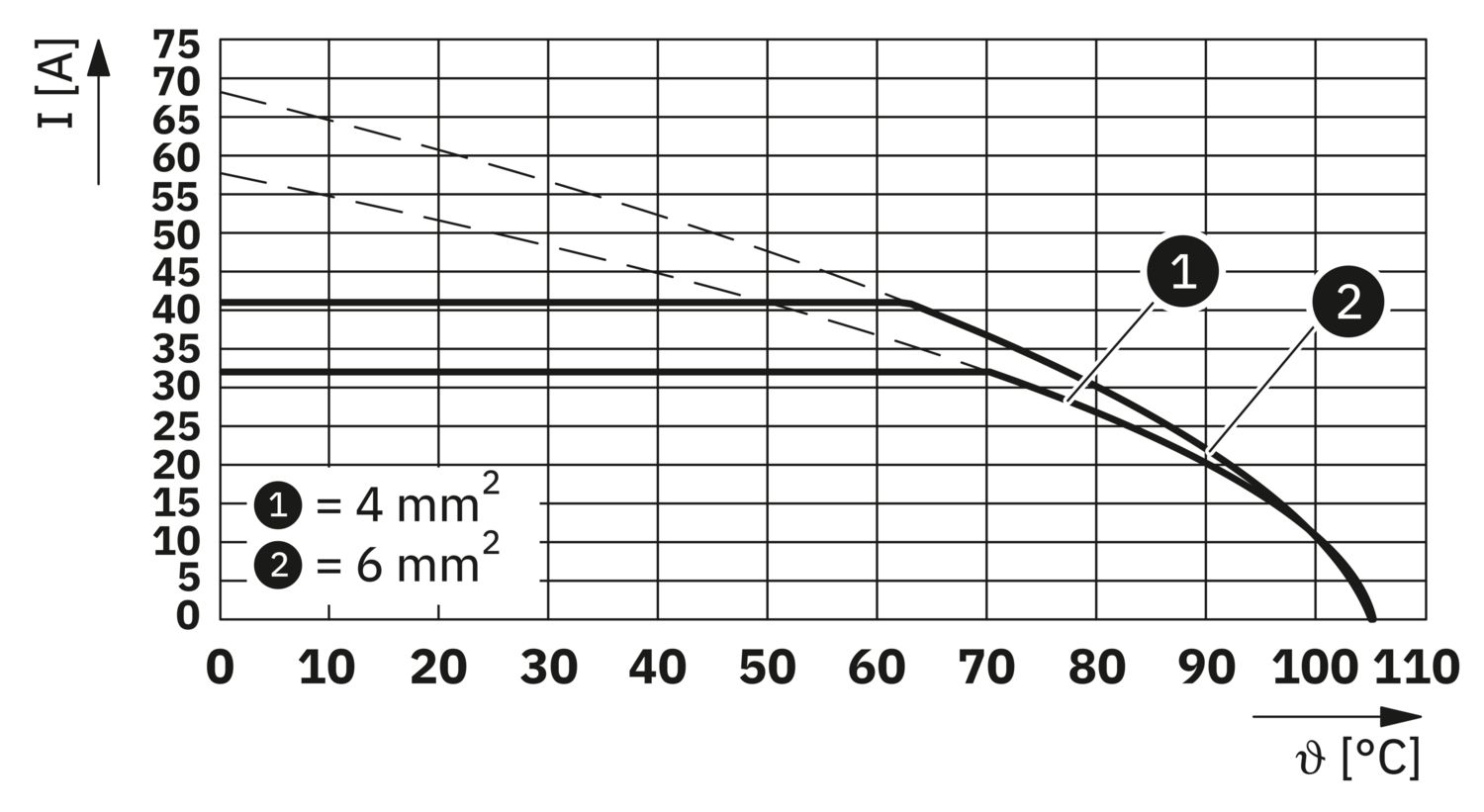

-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Номер таможенного тарифа
85369010
Страна происхождения
PL
Серия изделий
VDFK 4
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
30 c
Полюсов
1
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60947-7-1 (VDE 0611-1):2010-03,
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60695-2-11 (VDE 0471-2-11):2014-11
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось

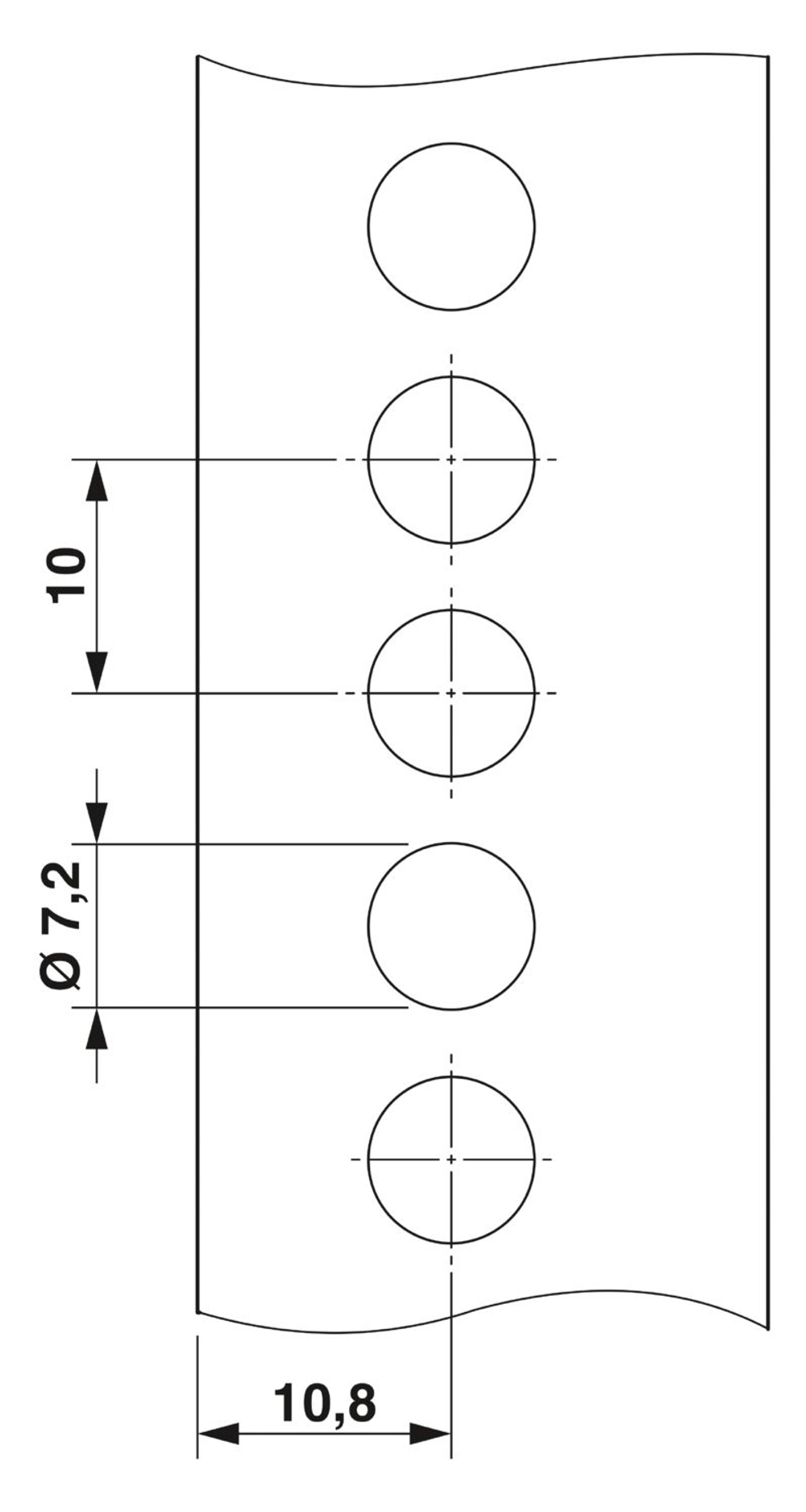

Размер шага
10 мм
Применение
Внутренняя часть залита
Количество
0
Производитель
Phoenix Contact
also_bought
https://www.phoenixcontact.com/0708250,https://www.phoenixcontact.com/1079617,https://www.phoenixcontact.com/1706919,https://www.phoenixcontact.com/1712021,https://www.phoenixcontact.com/1969878,https://www.phoenixcontact.com/5446338
Технология подключения
Технология подключения
Ключ изделия
AA1ACB
Температура
960 °C
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да,
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
32 A
Свойства
Свойства
Расчетное напряжение (III/3)
500 В
Расчетное импульсное напряжение (III/3)
6 кВ
Соединение провода снаружи
Соединение провода снаружи
Направление подключения проводника к направлению вставления
0 °
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 4 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 4 мм²
Соединение провода внутри
Соединение провода внутри
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
луженый
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
желто-зеленый ()
CTI согласно МЭК 60112
600
Указания по безопасности
Указания по безопасности,
• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / 10 Н,
0,2 мм² / жесткий / > 10 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Воздушные зазоры и пути утечки | 1. Координация изоляции
Воздушные зазоры и пути утечки | 1. Координация изоляции
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
500 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
5,5 мм
минимальное значение пути утечки (III/3)
6,3 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Толщина стенок
1 мм...4 мм
Система штекерных соединителей
VDFK 4
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/1725038, https://www.phoenixcontact.com/kz/products/1924525, https://www.phoenixcontact.com/kz/products/1805314, https://www.phoenixcontact.com/kz/products/1786857, https://www.phoenixcontact.com/kz/products/3212785, https://www.phoenixcontact.com/kz/products/2869058, https://www.phoenixcontact.com/kz/products/1803345, https://www.phoenixcontact.com/kz/products/1830606, https://www.phoenixcontact.com/kz/products/1847204
рекомендуется заказать также
ссылка на артикул1706919,ссылка на артикул1969878,ссылка на артикул1712021,ссылка на артикул0708250,ссылка на артикул1079617,ссылка на артикул5446338,
https://www.phoenixcontact.com/kz/products/1725038,https://www.phoenixcontact.com/kz/products/1924525,https://www.phoenixcontact.com/kz/products/1805314,https://www.phoenixcontact.com/kz/products/1786857,https://www.phoenixcontact.com/kz/products/3212785,https://www.phoenixcontact.com/kz/products/2869058,https://www.phoenixcontact.com/kz/products/1803345,https://www.phoenixcontact.com/kz/products/1830606,https://www.phoenixcontact.com/kz/products/1847204
преимущества
Известный принцип подключения позволяет применение во всем мире|Незначительное нагревание благодаря высокой контактной ЭДС
ECLASS-13.0
27141134
ECLASS-15.0
27141134
UNSPSC 21.0
39121400
CO2e кг
0,045 кг CO2e
ETIM 10.0
EC001283
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27141134 ECLASS-15.0 27141134 ETIM ETIM 10.0 EC001283 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%

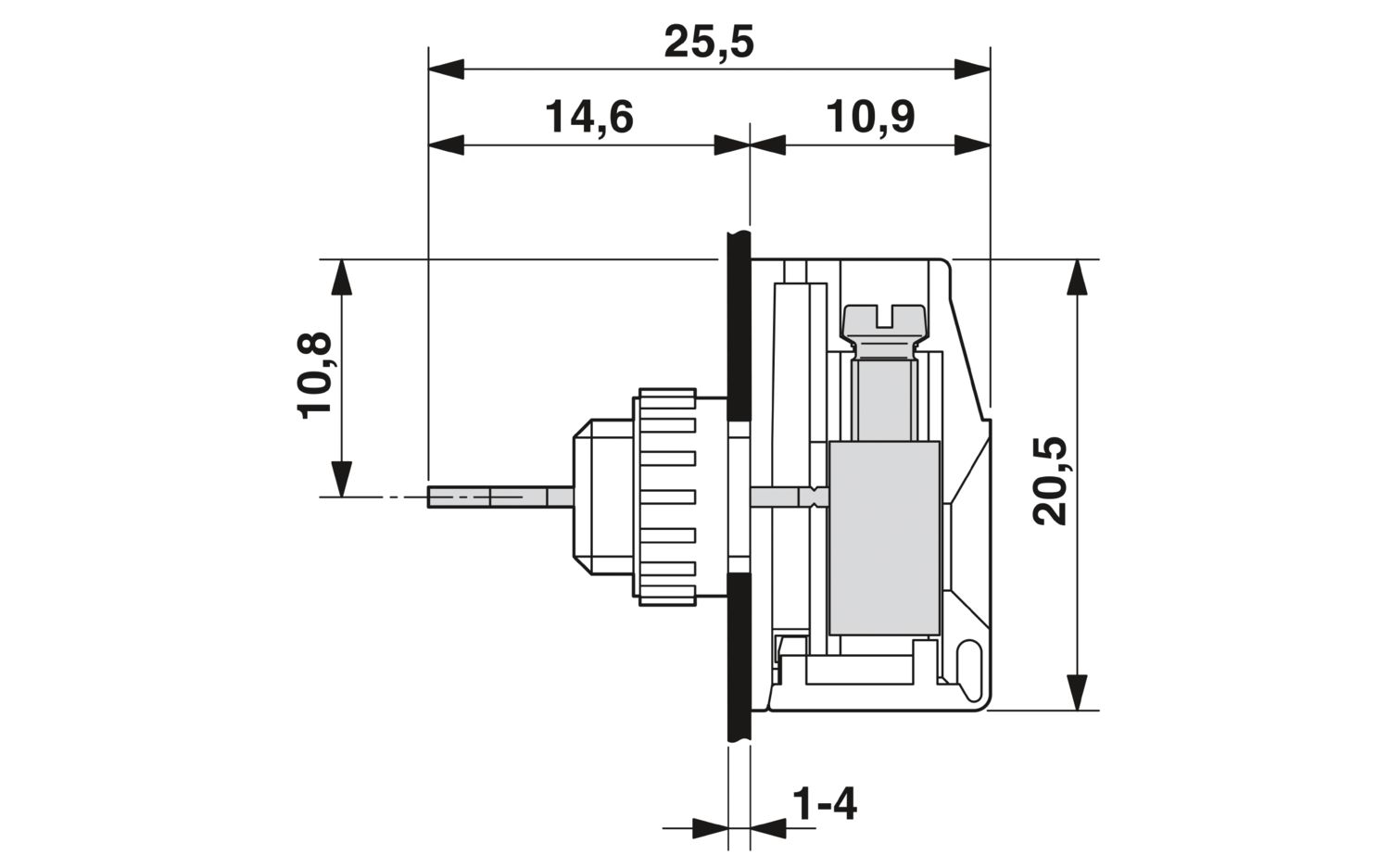

Длина [l]
25,5 мм
Ширина [w]
10 мм
Высота [h]
20,5 мм
Высота [h1]
20,5 мм
Высота [h2]
9,8 мм
Длина [l1]
10,9 мм
Длина [l2]
13,6 мм
