Описание

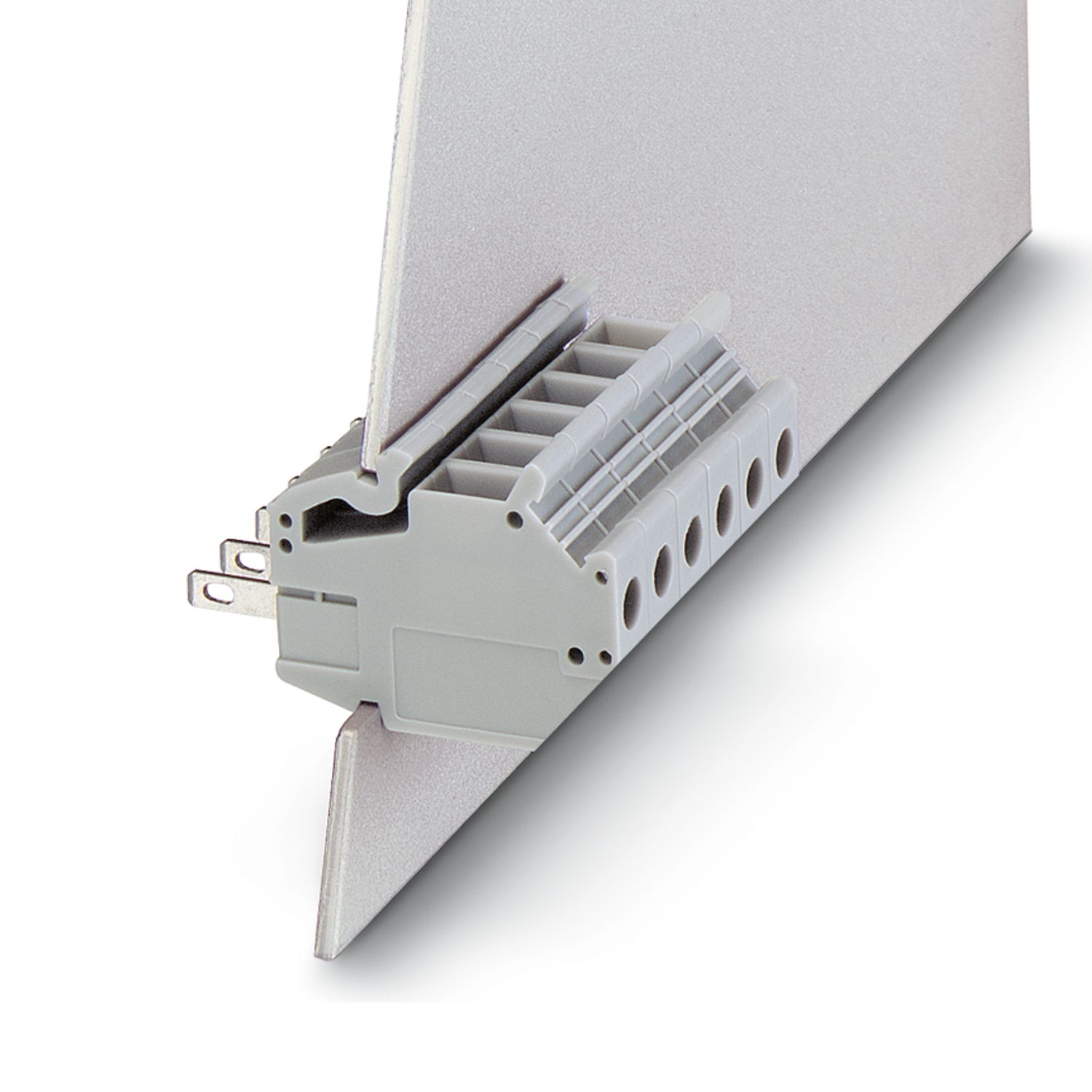

Проходные зажимы, тип подключения: Винтовой зажим с натяжной гильзой, Контакты под пайку / разъем для подключения плоского штекера, полюсов: 1, ток нагрузки: 18 A, cечение: 0,2 мм2 - 6 мм2, yгол между направлениями подключения провода и установки разъема: 90 °, ширина: 6,15 мм, цвет: серый
Характеристики
Штрих-код
4017918004712
статус на складе в Германии
В настоящее время нет на складе, снято с производства, склад не пополняется с 31 янв. 2026 г.
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Номинальное напряжение UN
400 В
advatnages
Известный принцип подключения позволяет применение во всем мире|Незначительное нагревание благодаря высокой контактной ЭДС|Возможно подсоединение двух проводников|Принцип монтажа без инструмента упрощает установку на стенке устройства
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
4,93 g
Вес/шт. (без упаковки)
4,55 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T10:57:38.78
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnaa-klemma-dfk-dp-4-0708616
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Тип подключения
Винтовой зажим с натяжной гильзой,
Контакты под пайку / разъем для подключения плоского штекера
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A4
Сечение жесткого провода
0,2 мм² ... 6 мм²,
0,2 мм² ... 1,5 мм²
Сечение гибкого провода
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

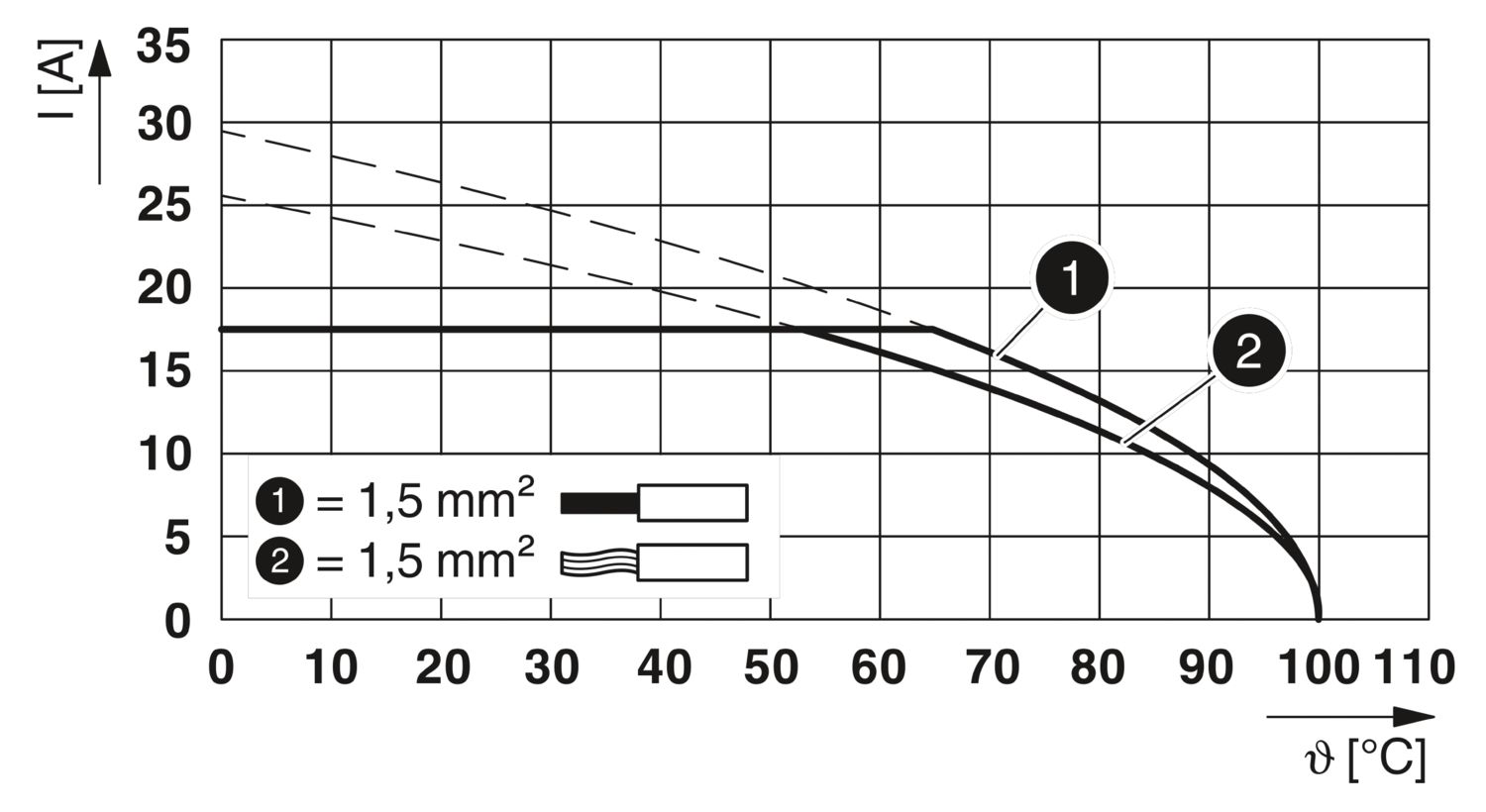

-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Номер артикула
0708616
Номер таможенного тарифа
85369010
Страна происхождения
BG
Серия изделий
DFK 4
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
30 c
Полюсов
1
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60947-7-1 (VDE 0611-1):2010-03,
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60695-2-11 (VDE 0471-2-11):2014-11
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось

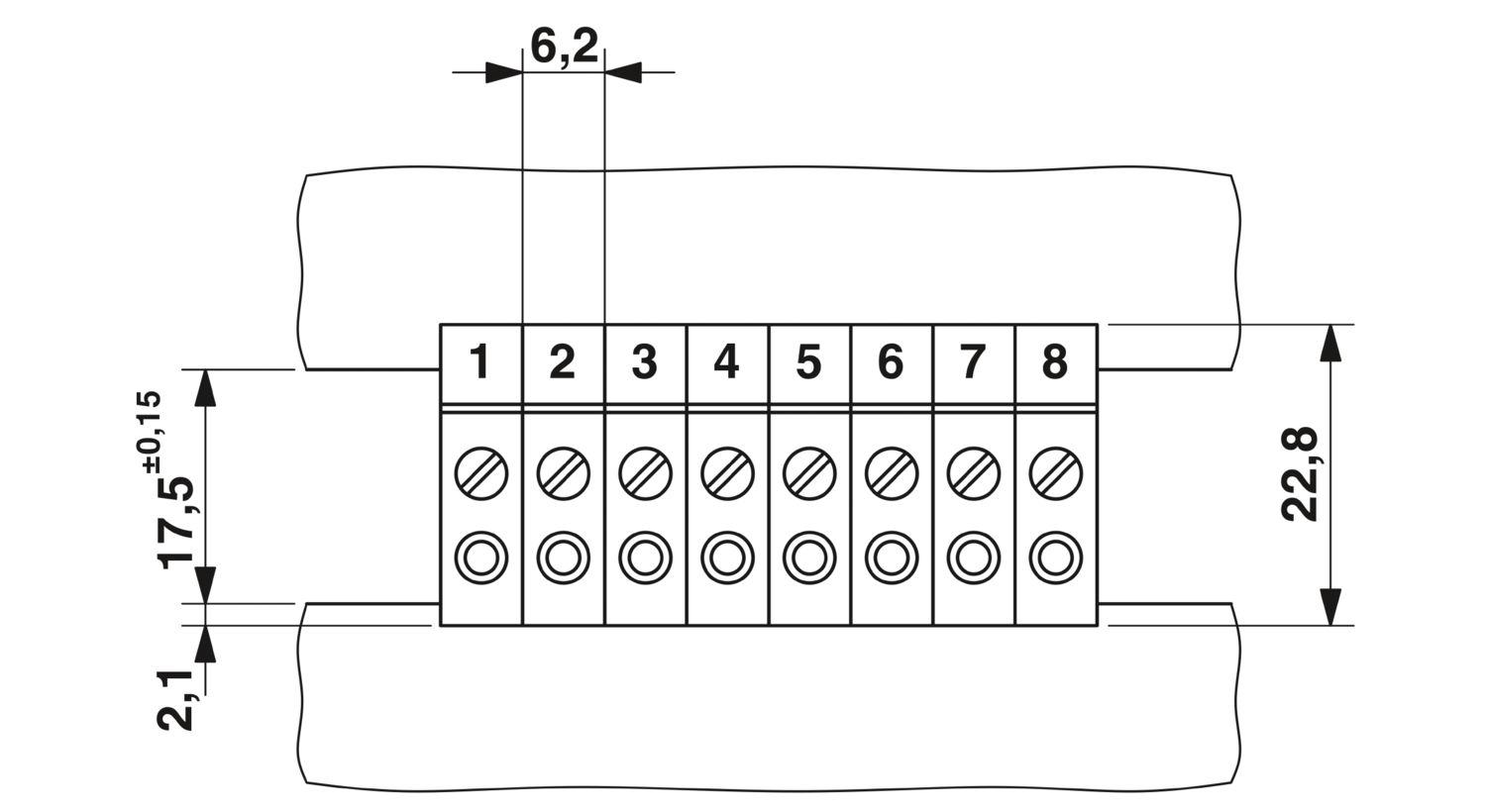

Размер шага
6 мм
Количество
0
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул0201155, ссылка на артикул0201142, ссылка на артикул0201139, ссылка на артикул1007222, ссылка на артикул1212602, ссылка на артикул1212569, ссылка на артикул1213154, ссылка на артикул1212057, ссылка на артикул3240535, ссылка на артикул0706045, ссылка на артикул0706045
accessory_for
ссылка на артикул0706045
also_bought
https://www.phoenixcontact.com/0824500,https://www.phoenixcontact.com/1415704,https://www.phoenixcontact.com/2906879,https://www.phoenixcontact.com/5146765
Технология подключения
Технология подключения
Ключ изделия
AA1ABC
Температура
960 °C
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
17,5 A
Количество потенциалов
1
Свойства
Свойства
Расчетное напряжение (III/3)
400 В
Расчетное импульсное напряжение (III/3)
4 кВ
Соединение провода снаружи
Соединение провода снаружи
Направление подключения проводника к направлению вставления
90 °,
0 °
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 4 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 2,5 мм²
Соединение провода внутри
Соединение провода внутри
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
луженый
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
серый (7042)
CTI согласно МЭК 60112
600
Указания по безопасности
Указания по безопасности,
• Устанавливать и эксплуатировать изделие разрешается только квалифицированным специалистам.Специалисты должны владеть основами электротехники, чтобы быть в состоянии идентифицировать и не допускать опасности.
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / 10 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Воздушные зазоры и пути утечки | 1. Координация изоляции
Воздушные зазоры и пути утечки | 1. Координация изоляции
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
400 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
3 мм
минимальное значение пути утечки (III/3)
5 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
