Описание

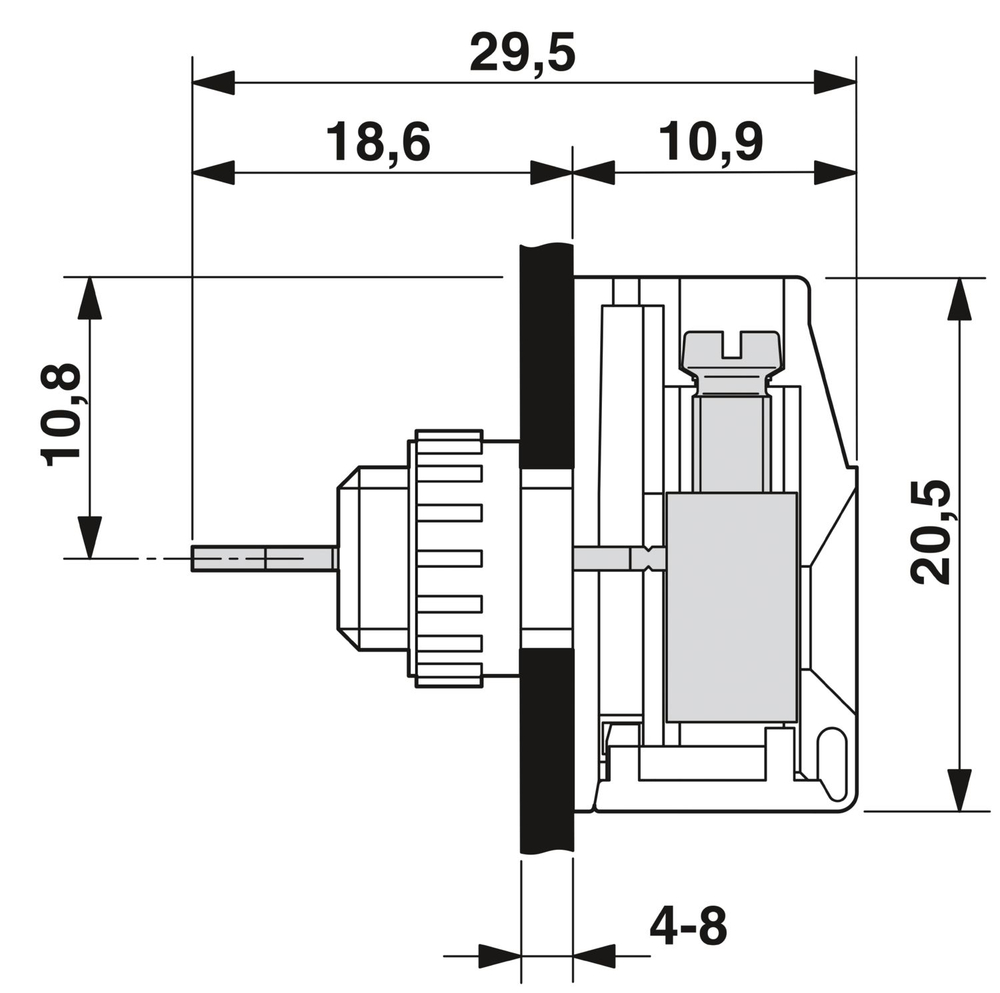

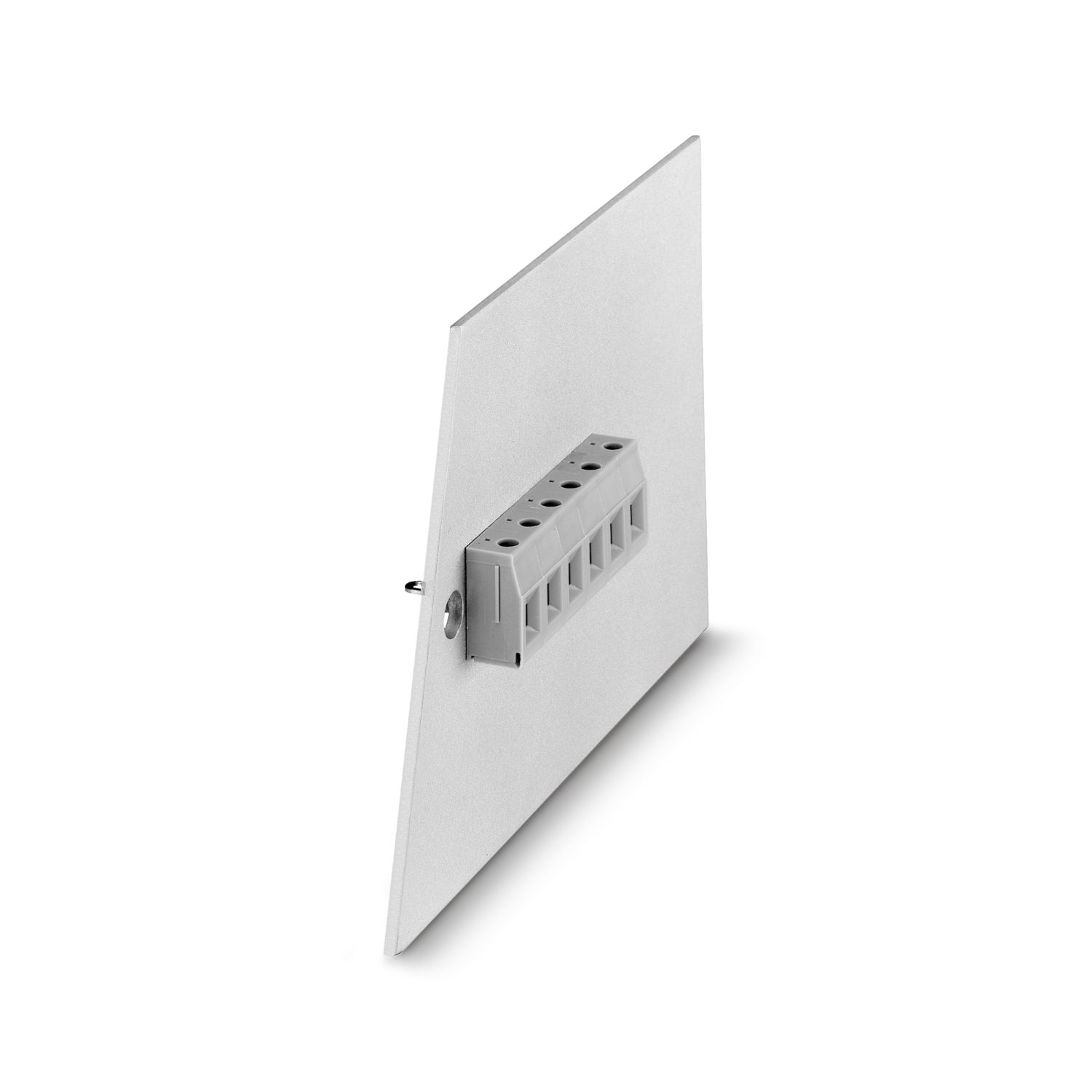

Проходные зажимы, тип подключения: Винтовой зажим с натяжной гильзой, Подключение пайкой, полюсов: 1, ток нагрузки: 32 A, cечение: 0,2 мм2 - 6 мм2, yгол между направлениями подключения провода и установки разъема: 0 °, ширина: 10 мм, цвет: серый
Характеристики
Штрих-код
4017918004637
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Номинальное напряжение UN
500 В
advatnages
Простота крепления с помощью пластмассовой накатанной гайки или клина для быстрого монтажа|Изолированный корпус с защитой от прикосновений|Возможность формирования клеммных блоков|Разделительные пластины увеличивают воздушные зазоры и пути утечки|Устанавливаемое по желанию приспособление для снятия растягивающего усилия|Универсальный винтовой разъем со стопором
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
4,328 g
Вес/шт. (без упаковки)
4,27 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T10:57:38.78
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnaa-klemma-vdfk-4-dp-0708360
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Тип подключения
Винтовой зажим с натяжной гильзой,
Подключение пайкой
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A4
Сечение жесткого провода
0,2 мм² ... 6 мм²
Сечение гибкого провода
0,2 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

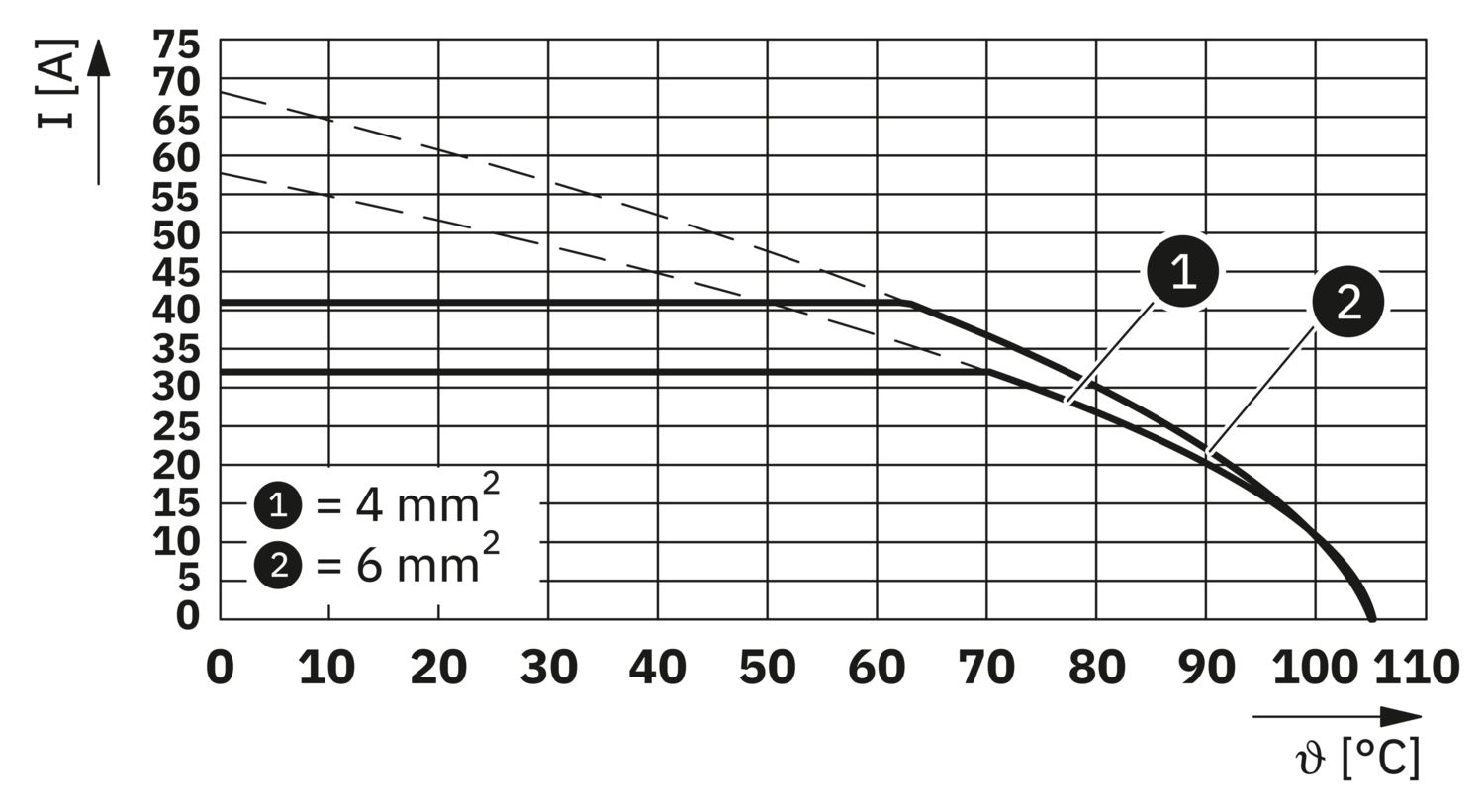

-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Номер артикула
0708360
Номер таможенного тарифа
85369010
Страна происхождения
PL
Серия изделий
VDFK 4
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
30 c
Полюсов
1
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60947-7-1 (VDE 0611-1):2010-03,
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60695-2-11 (VDE 0471-2-11):2014-11
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось

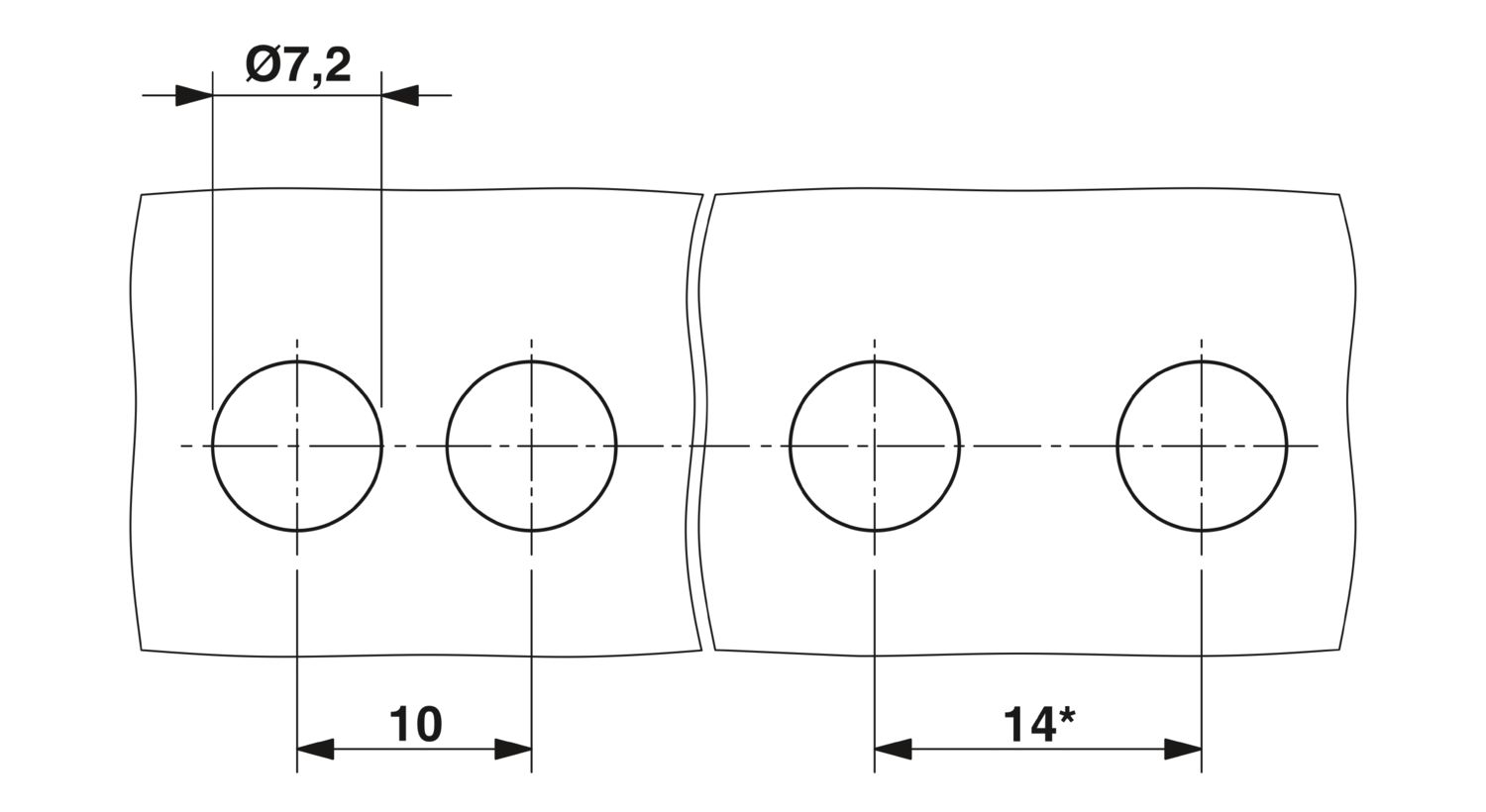

Размер шага
10 мм
Применение
Внутренняя часть залита
Количество
0
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул1205053, ссылка на артикул0717144, ссылка на артикул0717144, ссылка на артикул0717144
accessory_for
ссылка на артикул0717144
also_bought
https://www.phoenixcontact.com/1410756,https://www.phoenixcontact.com/1424373,https://www.phoenixcontact.com/1620044,https://www.phoenixcontact.com/1842597,https://www.phoenixcontact.com/1883789,https://www.phoenixcontact.com/2200971,https://www.phoenixcontact.com/2908044
Технология подключения
Технология подключения
Ключ изделия
AA1ACB
Температура
960 °C
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
32 A
Свойства
Свойства
Расчетное напряжение (III/3)
500 В
Расчетное импульсное напряжение (III/3)
6 кВ
Соединение провода снаружи
Соединение провода снаружи
Направление подключения проводника к направлению вставления
0 °
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 4 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 4 мм²
Соединение провода внутри
Соединение провода внутри
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
луженый
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
серый (7042)
CTI согласно МЭК 60112
600
Указания по безопасности
Указания по безопасности,
• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / 10 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Воздушные зазоры и пути утечки | 1. Координация изоляции
Воздушные зазоры и пути утечки | 1. Координация изоляции
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
500 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
5,5 мм
минимальное значение пути утечки (III/3)
6,3 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Толщина стенок
1 мм...4 мм
Система штекерных соединителей
VDFK 4
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
