Описание

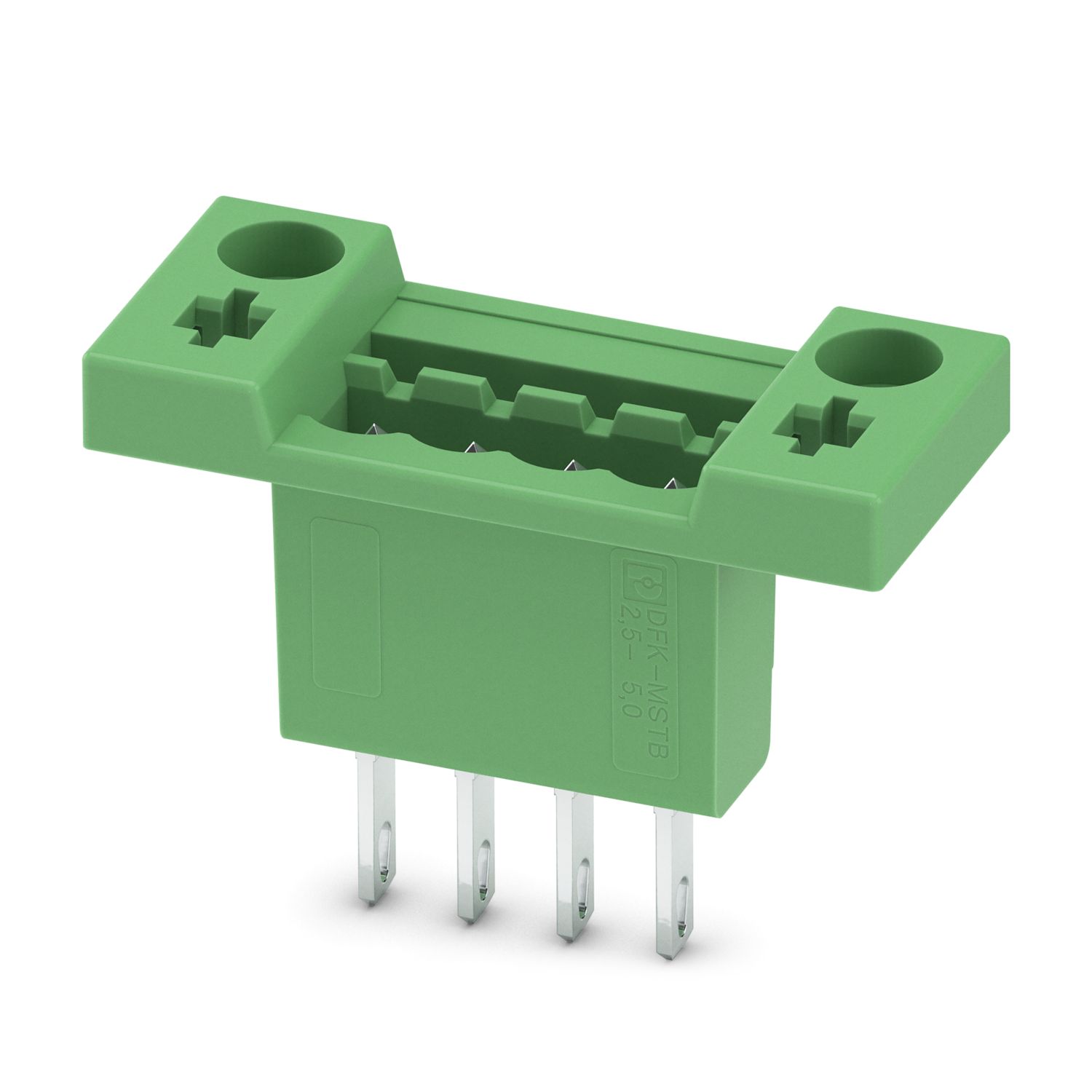

Компоненты для проходного монтажа, номинальное сечение: 2,5 мм2, цвет: зеленый, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, поверхность контакта: Sn, тип контакта: Штифт, количество потенциалов: 4, количество рядов: 1, полюсов: 4, количество точек подсоединения: 4, cемейство изделий: DFK-MSTB 2,5/..-G, размер шага: 5 мм, тип подключения: Контакты под пайку / разъем для подключения плоского штекера, монтаж: Непосредственный монтаж, расположение выводов: Линейное расположение выводов, длина выводов [P]: 9,3 мм, количество паечных выводов на потенциал: 1, штекерная система: COMBICON MSTB 2,5, Направление стыковочной части: Стандарт, блокировка: без, тип крепления: без, Форма упаковки: в картонной коробке, принадлежность арт.№ 5030172 применяется только вместе с MSTB 2,5/...ST и MSTBT 2,5/...ST.
Характеристики
Штрих-код
4017918003890
Габариты (ДxШxВ, см):
0x20.2x0
Номер артикула
0707125
статус на складе в Германии
На складе
Количество рядов
1
Количество точек подключения
4
Номинальное напряжение UN
320 В
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
5,22 g
Вес/шт. (без упаковки)
4,639 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-03-03T13:20:32.867
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/komponenty-dla-prohodnogo-montaza-dfk-mstb-25-4-g-0707125
Момент затяжки
0,3 Нм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

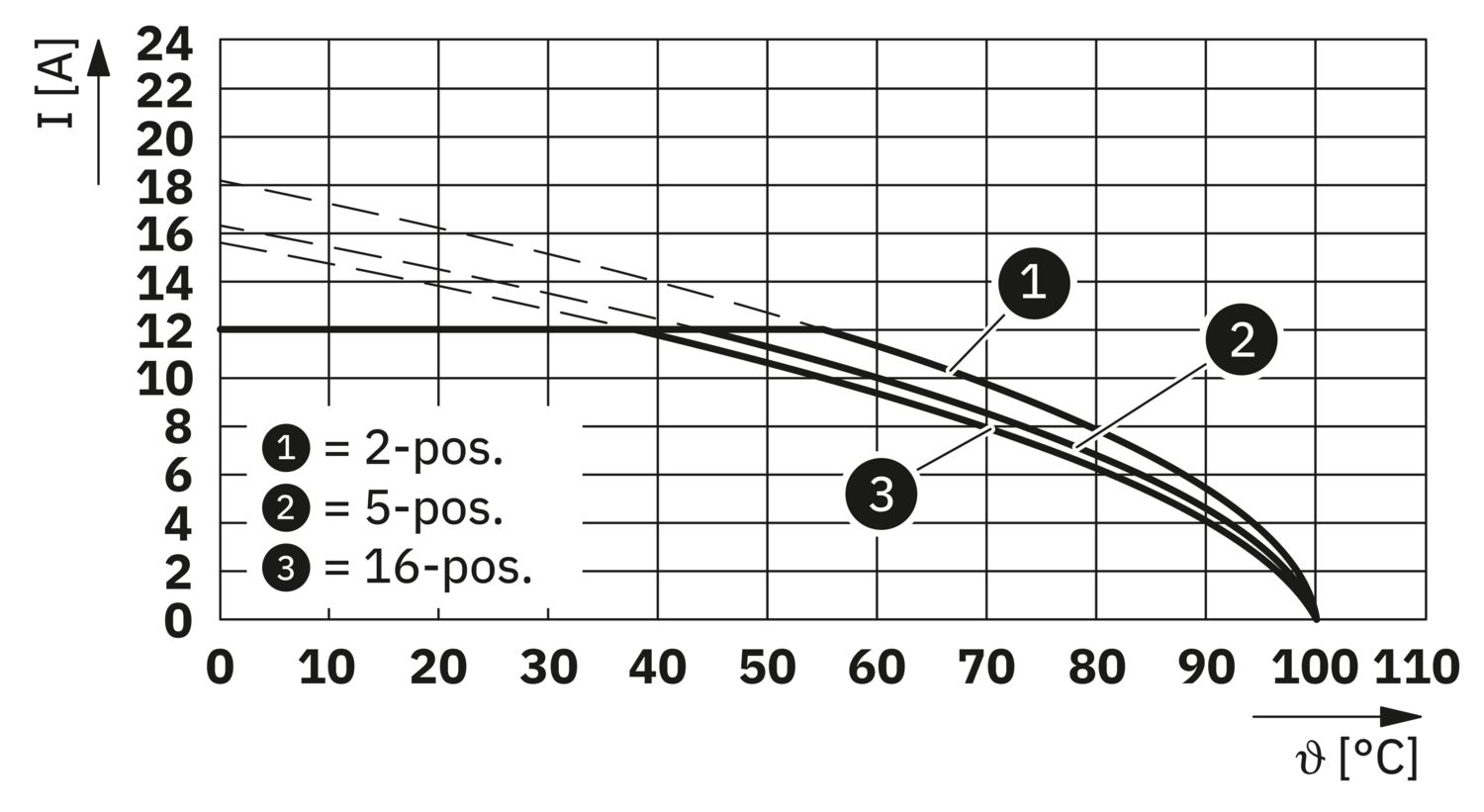

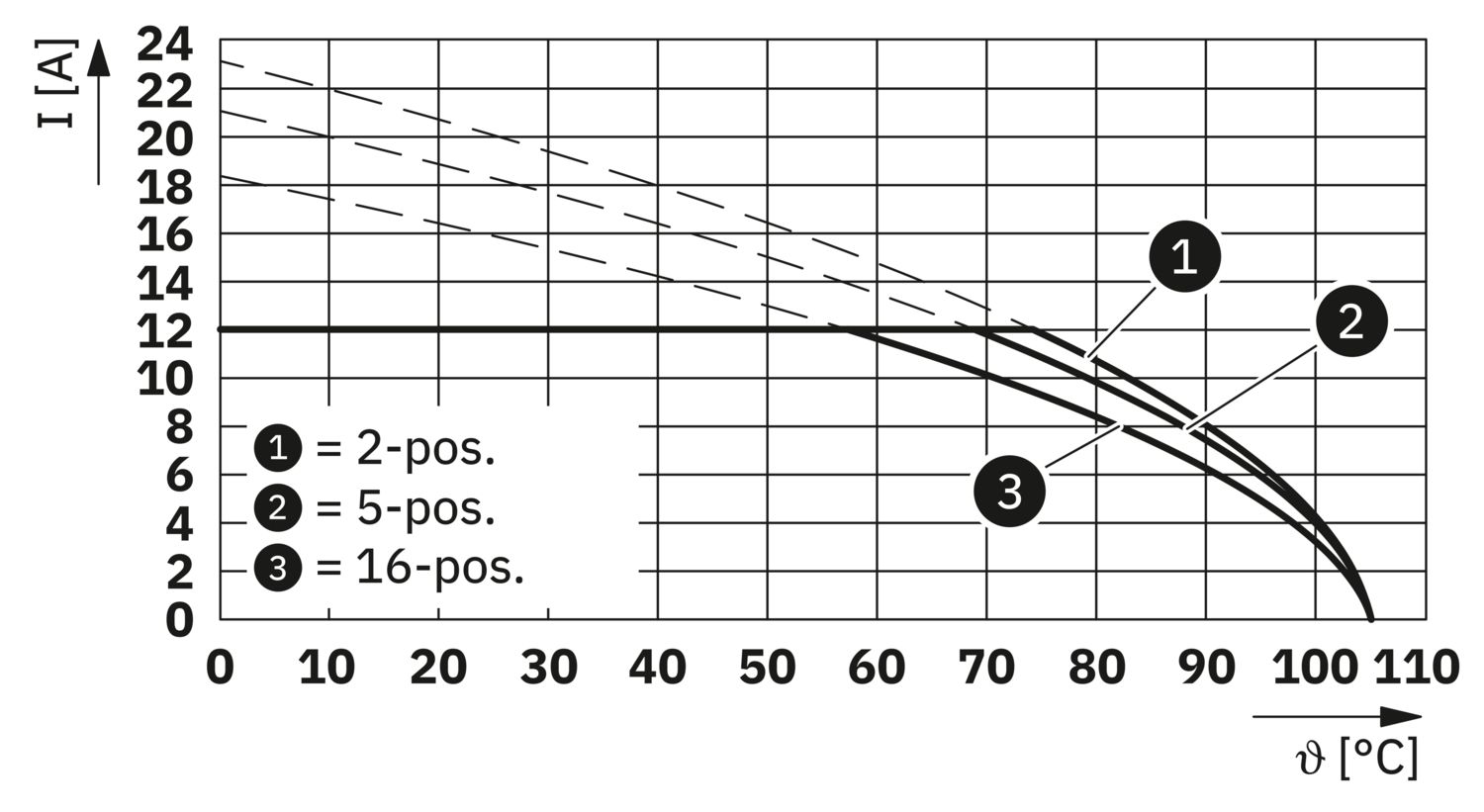

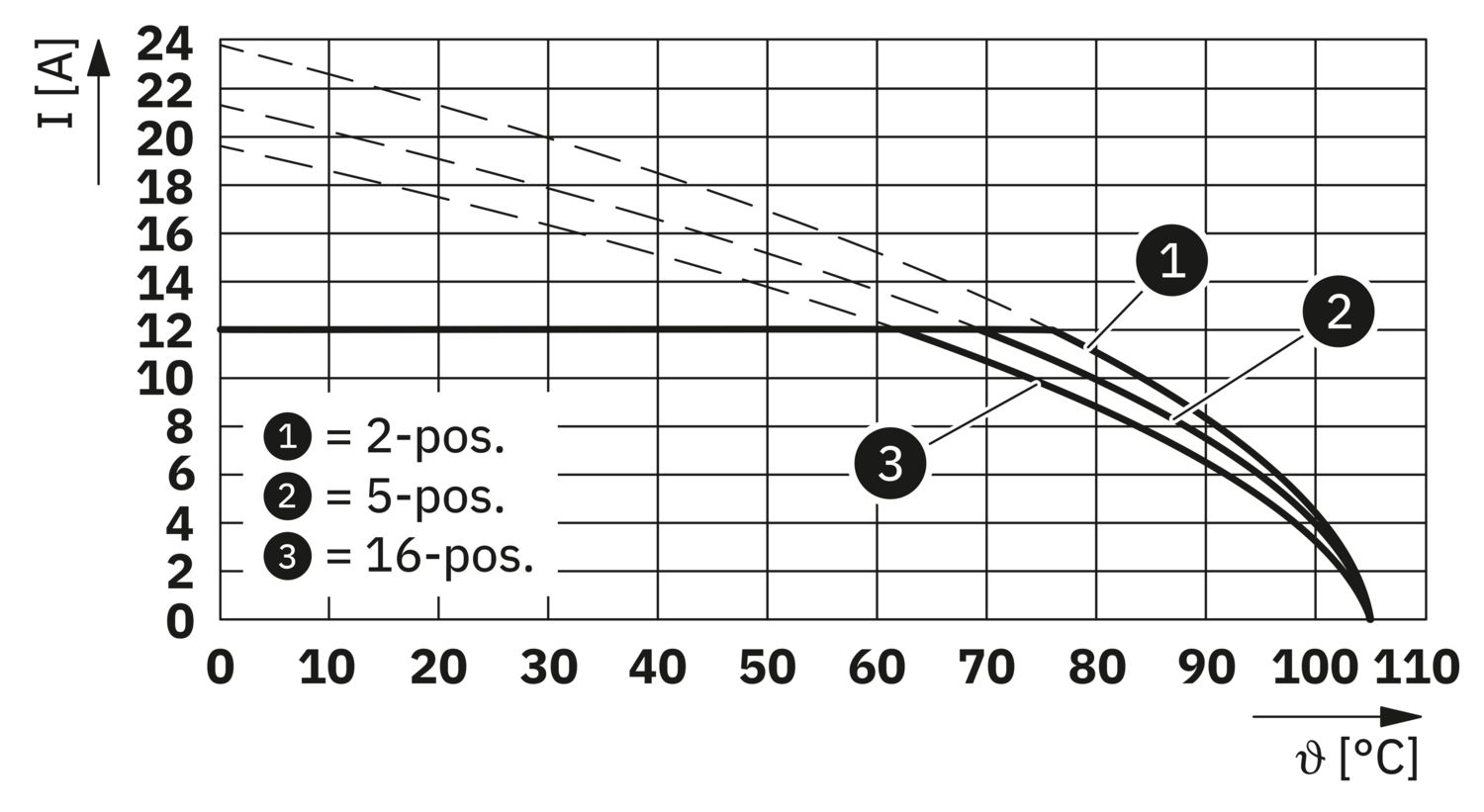

-40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Тип монтажа
Непосредственный монтаж
Номер таможенного тарифа
85366930
Страна происхождения
DE
Серия изделий
DFK-MSTB 2,5/..-G
Результат
Испытание пройдено
Полюсов
4
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN ISO 22479:2022-08,
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60068-2-70:1996-07,
DIN EN 60512-13-5:2006-11,
DIN EN 60512-1-1:2003-01,
DIN EN 60512-1-2:2003-01,
DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12,
DIN EN 60512-5-1:2003-01,
DIN EN 60512-3-1:2003-01,
DIN EN 60664-1 (VDE 0110-1):2008-01,
DIN EN 60512-15-1:2009-03
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось
Контактное сопротивление
1,5 мΩ
Размер шага
5 мм
Циклы установки
25
Указания по эксплуатации
Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
Сопротивление изоляции
Сопротивление изоляции
Производитель
Phoenix Contact
Количество циклов
25
Ключ изделия
AACWAA
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Материал, контакт
Сплав меди
Номинальный ток IN
12 A
Конструкция
Проходные корпуса
Количество потенциалов
4
Свойства
Свойства
Расчетное напряжение (III/3)
320 В
Расчетное импульсное напряжение (III/3)
4 кВ
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
гальваническое лужение
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
зеленый (6021)
CTI согласно МЭК 60112
600
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
320 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
3 мм
минимальное значение пути утечки (III/3)
4 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
accessory_for1
ссылка на артикул1751086, ссылка на артикул1756298, ссылка на артикул1758377, ссылка на артикул1776061, ссылка на артикул1826432, ссылка на артикул1921900
Совместимые товары_1
ссылка на артикул0708263, ссылка на артикул1734401, ссылка на артикул1755477, ссылка на артикул5030172, ссылка на артикул3240153, ссылка на артикул3240049, ссылка на артикул3240535, ссылка на артикул1792540, ссылка на артикул1792032, ссылка на артикул1779851, ссылка на артикул1779437, ссылка на артикул1768781, ссылка на артикул1765797, ссылка на артикул1910377, ссылка на артикул1754481, ссылка на артикул1909236, ссылка на артикул1909731, ссылка на артикул1910050, ссылка на артикул1751086, ссылка на артикул1756298, ссылка на артикул1758377, ссылка на артикул1776061, ссылка на артикул1826432, ссылка на артикул1921900, ссылка на артикул1751086, ссылка на артикул1756298, ссылка на артикул1758377, ссылка на артикул1776061, ссылка на артикул1826432, ссылка на артикул1921900
рекомендуется заказать также
ссылка на артикул2713719,ссылка на артикул1311034,ссылка на артикул3024436,ссылка на артикул3063507,ссылка на артикул0825497,ссылка на артикул1840353,ссылка на артикул1619424,ссылка на артикул1870433
Расчетное напряжение (III/2)
320 В
Расчетное импульсное напряжение (III/2)
4 кВ
Расчетное напряжение (II/2)
630 В
Расчетное импульсное напряжение (II/2)
4 кВ
Линейка изделий
COMBICON Connectors M
Тип крепления
без
Металлическая поверхность зоны контакта (покрытие)
Олово (3 мкм - 6 мкм Sn)
Усилие подключения и извлечения
Усилие подключения и извлечения
Усилие установки на 1 полюс, прибл.
8 Н
Усилие съема на 1 полюс, прибл.
6 Н
Стойкость маркировки
Стойкость маркировки
Поляризация и кодирование
Поляризация и кодирование
Визуальный осмотр
Визуальный осмотр
Проверка размеров
Проверка размеров
Испытания на долговечность
Испытания на долговечность
Импульсное напряжение на уровне моря
4,8 кВ
Проходное сопротивление R1
1,5 мΩ
Проходное сопротивление R2
1,5 мΩ
Сопротивлением изоляции между соседними полюсами
5 МОм
Климатические испытания
Климатические испытания
Коррозионное воздействие
0,2 дм^3 SO2 на ^300 дм^3/40 °C/1 цикл
Тепловая нагрузка
105 °C/168 ч
Испытательное переменное напряжение
2,21 кВ
Термическое испытание | Группа испытания C
Термическое испытание | Группа испытания C
Испытанное число контактов
16
Воздушные зазоры и пути утечки |
Воздушные зазоры и пути утечки |
Расчетное напряжение изоляции (III/2)
320 В
минимальное значение воздушного зазора - негомогенное поле (III/2)
3 мм
минимальное значение пути утечки (III/2)
3 мм
Расчетное напряжение изоляции (II/2)
630 В
минимальное значение воздушного зазора - негомогенное поле (II/2)
3 мм
минимальное значение пути утечки (II/2)
3,2 мм
Расположение выводов
Линейное расположение выводов
Количество паечных выводов на потенциал
1
Металлическая поверхность зоны пайки (покрытие)
Олово (3 мкм - 6 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие)
Никель (1,3 мкм - 4 мкм Ni)
Металлическая поверхность зоны пайки (промежуточное покрытие)
Никель (1,3 мкм - 4 мкм Ni)
Использование крепления контакта
Использование крепления контакта
Крепление контактаТребования >20 N
Испытание пройдено
преимущества
Кабельный разъем на внутренней стороне устройства обеспечивает возможность гибкого размещения проходной детали|Свободный выбор — жесткий вывод под пайку или стандартизованный плоский штекерный разъем|Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
Крепление в проходной стенке
Крепление в проходной стенке
Винт
0708263 DFK-MSTB SS для корпусов со стенками толщиной до 6 мм
