Описание

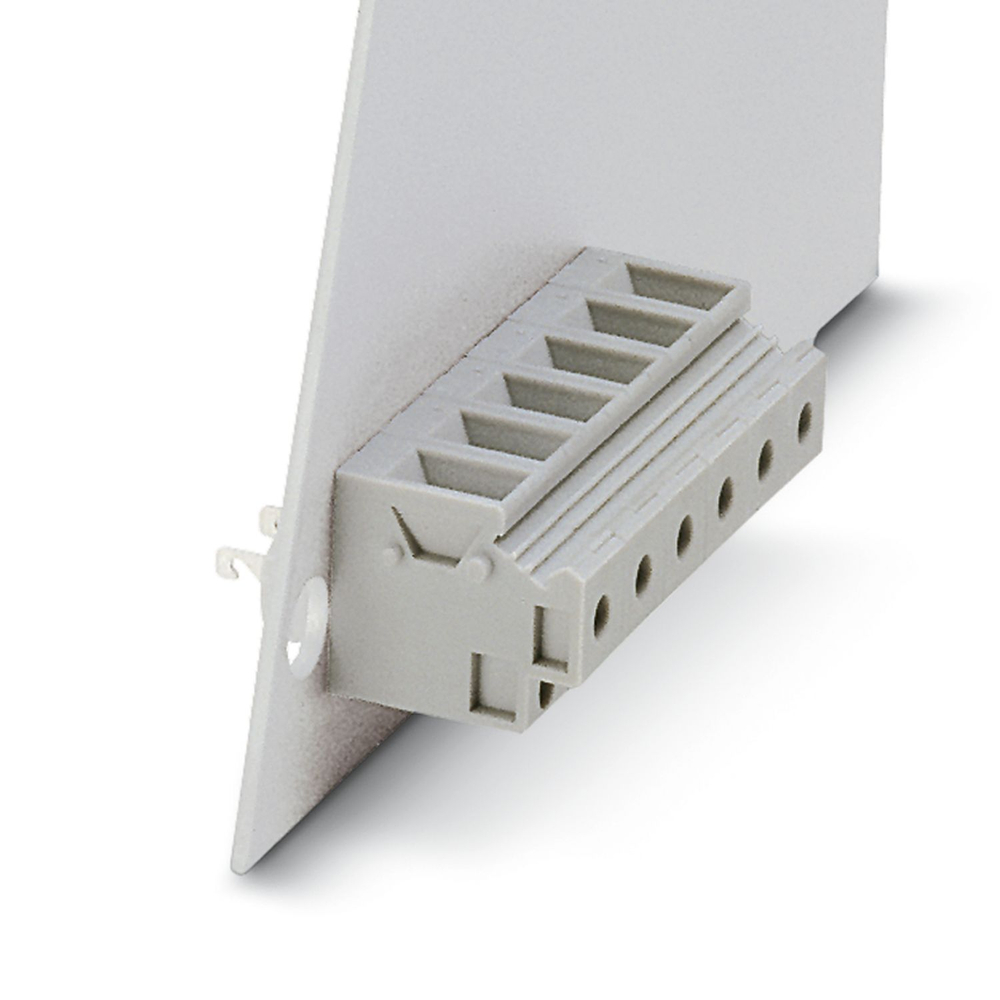

тип подключения Винтовой зажим с натяжной гильзой Снимается с производства
Характеристики
Штрих-код
4017918003777
Номер артикула
0706605
статус на складе в Германии
На складе, снято с производства, склад не пополняется с 31 июл. 2027 г.,
В настоящее время нет на складе, снято с производства, склад не пополняется с 31 июл. 2027 г.,
Снимается с производства
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Номинальное напряжение UN
690 В
Преимущества_
Известный принцип подключения позволяет применение во всем мире|Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта|Возможно подсоединение двух проводников
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
5,709 g
Вес/шт. (без упаковки)
5,2 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T10:55:43.65,
2026-03-03T13:20:32.867,
2026-04-14T23:04:58
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnaa-klemma-dfk-5-95-0706605,
https://www.phoenixcontact.com/ru-kz/produkty/prokhodnyye-zazhimy-dfk-5-95-0706605
Тип изделия
Проходные зажимы
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Тип подключения
Винтовой зажим с натяжной гильзой,
Контакты под пайку / разъем для подключения плоского штекера
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
14 мм
Калиберная пробка
A4
Сечение жесткого провода
0,2 мм² ... 6 мм²,
0,2 мм² ... 1,5 мм²
Сечение гибкого провода
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

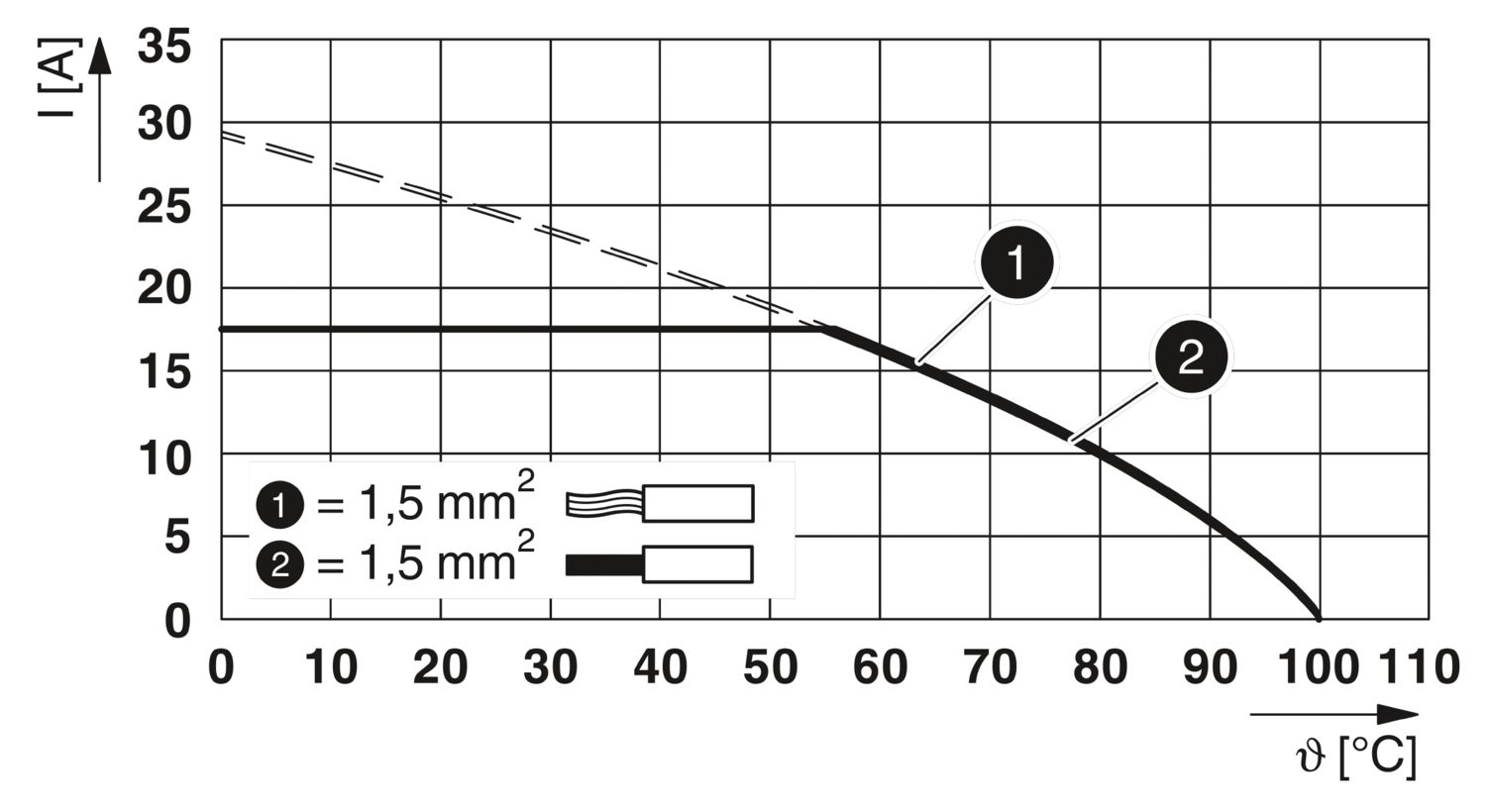

-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Номер таможенного тарифа
85369010
Страна происхождения
BG
Серия изделий
DFK 5-9,5
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
30 c
Полюсов
1
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60947-7-1 (VDE 0611-1):2010-03,
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60695-2-11 (VDE 0471-2-11):2014-11
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось

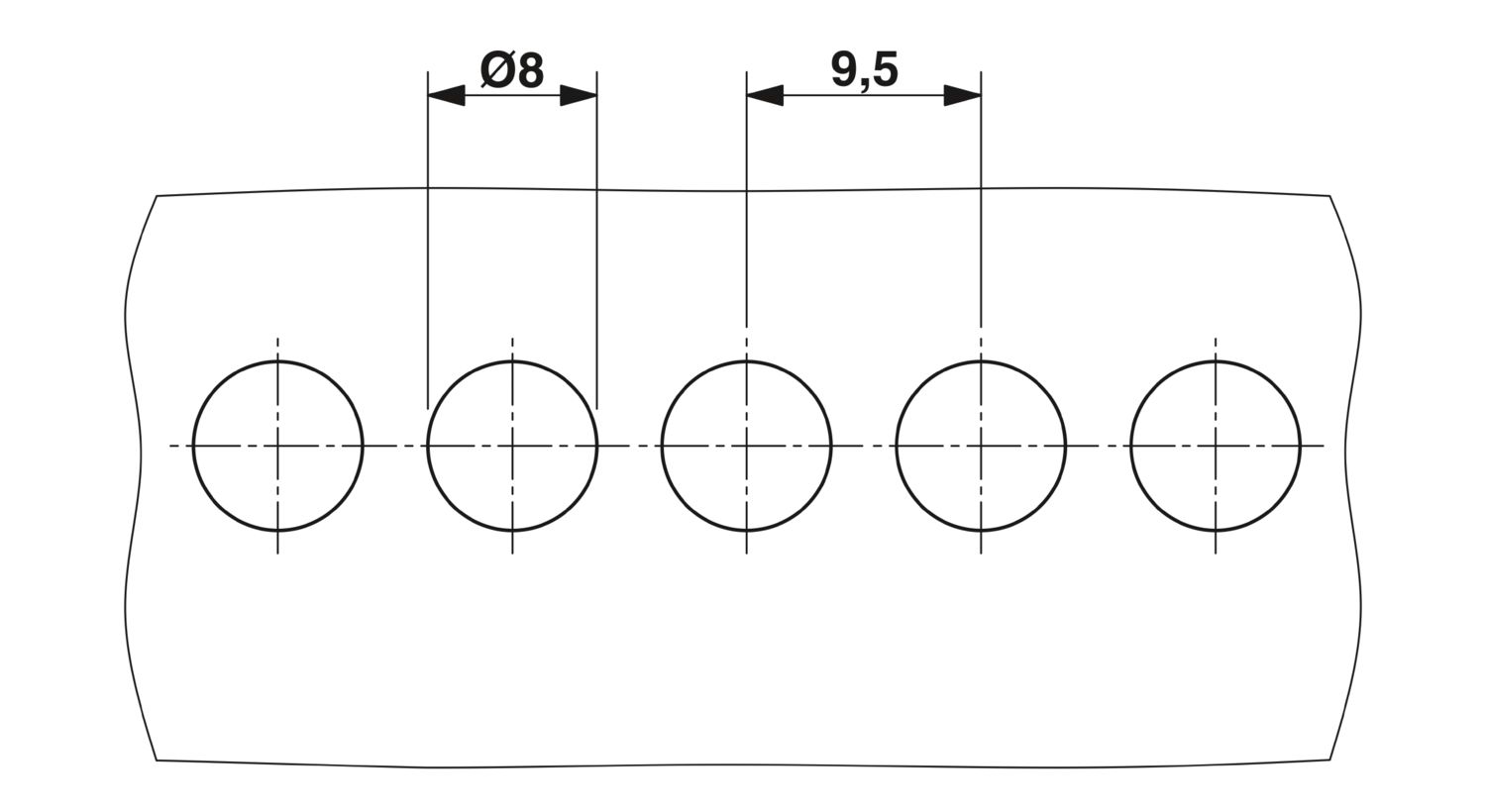

Размер шага
9,5 мм
Количество
0
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул1212602, ссылка на артикул1212569, ссылка на артикул1213154, ссылка на артикул1212057
also_bought
https://www.phoenixcontact.com/1424535,https://www.phoenixcontact.com/1728918,https://www.phoenixcontact.com/1730188,https://www.phoenixcontact.com/1832510,https://www.phoenixcontact.com/1842597,https://www.phoenixcontact.com/1869169,https://www.phoenixcontact.com/3069407,https://www.phoenixcontact.com/5448637
Технология подключения
Технология подключения
Ключ изделия
AA1BAC
Температура
960 °C
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
17,5 A
Количество потенциалов
1
Свойства
Свойства
Расчетное напряжение (III/3)
690 В
Расчетное импульсное напряжение (III/3)
8 кВ
Соединение провода снаружи
Соединение провода снаружи
Направление подключения проводника к направлению вставления
90 °,
0 °
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 4 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 2,5 мм²
Соединение провода внутри
Соединение провода внутри
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
луженый
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
серый (7042)
CTI согласно МЭК 60112
600
Указания по безопасности
Указания по безопасности,
• Устанавливать и эксплуатировать изделие разрешается только квалифицированным специалистам.Специалисты должны владеть основами электротехники, чтобы быть в состоянии идентифицировать и не допускать опасности.
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / 10 Н,
0,2 мм² / жесткий / > 10 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Воздушные зазоры и пути утечки | 1. Координация изоляции
Воздушные зазоры и пути утечки | 1. Координация изоляции
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
690 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
8 мм
минимальное значение пути утечки (III/3)
8 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Толщина стенок
0,5 мм...3,5 мм
Совместимые товары_1
ссылка на артикул1212602, ссылка на артикул1212569, ссылка на артикул1213154, ссылка на артикул1212057,
https://www.phoenixcontact.com/kz/products/1212602, https://www.phoenixcontact.com/kz/products/1212569, https://www.phoenixcontact.com/kz/products/1213154, https://www.phoenixcontact.com/kz/products/1212057
рекомендуется заказать также
ссылка на артикул1869169,ссылка на артикул1842597,ссылка на артикул1424535,ссылка на артикул3069407,ссылка на артикул1728918,ссылка на артикул5448637,ссылка на артикул1832510,ссылка на артикул1730188,
https://www.phoenixcontact.com/kz/products/1715789,https://www.phoenixcontact.com/kz/products/1932588,https://www.phoenixcontact.com/kz/products/1990067,https://www.phoenixcontact.com/kz/products/3038448,https://www.phoenixcontact.com/kz/products/2900318,https://www.phoenixcontact.com/kz/products/1990041,https://www.phoenixcontact.com/kz/products/1858057,https://www.phoenixcontact.com/kz/products/1851054
преимущества
Известный принцип подключения позволяет применение во всем мире|Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта|Возможно подсоединение двух проводников
ECLASS-13.0
27141134
ECLASS-15.0
27141134
UNSPSC 21.0
39121400
CO2e кг
0,094 кг CO2e
ETIM 10.0
EC001283
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27141134 ECLASS-15.0 27141134 ETIM ETIM 10.0 EC001283 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%

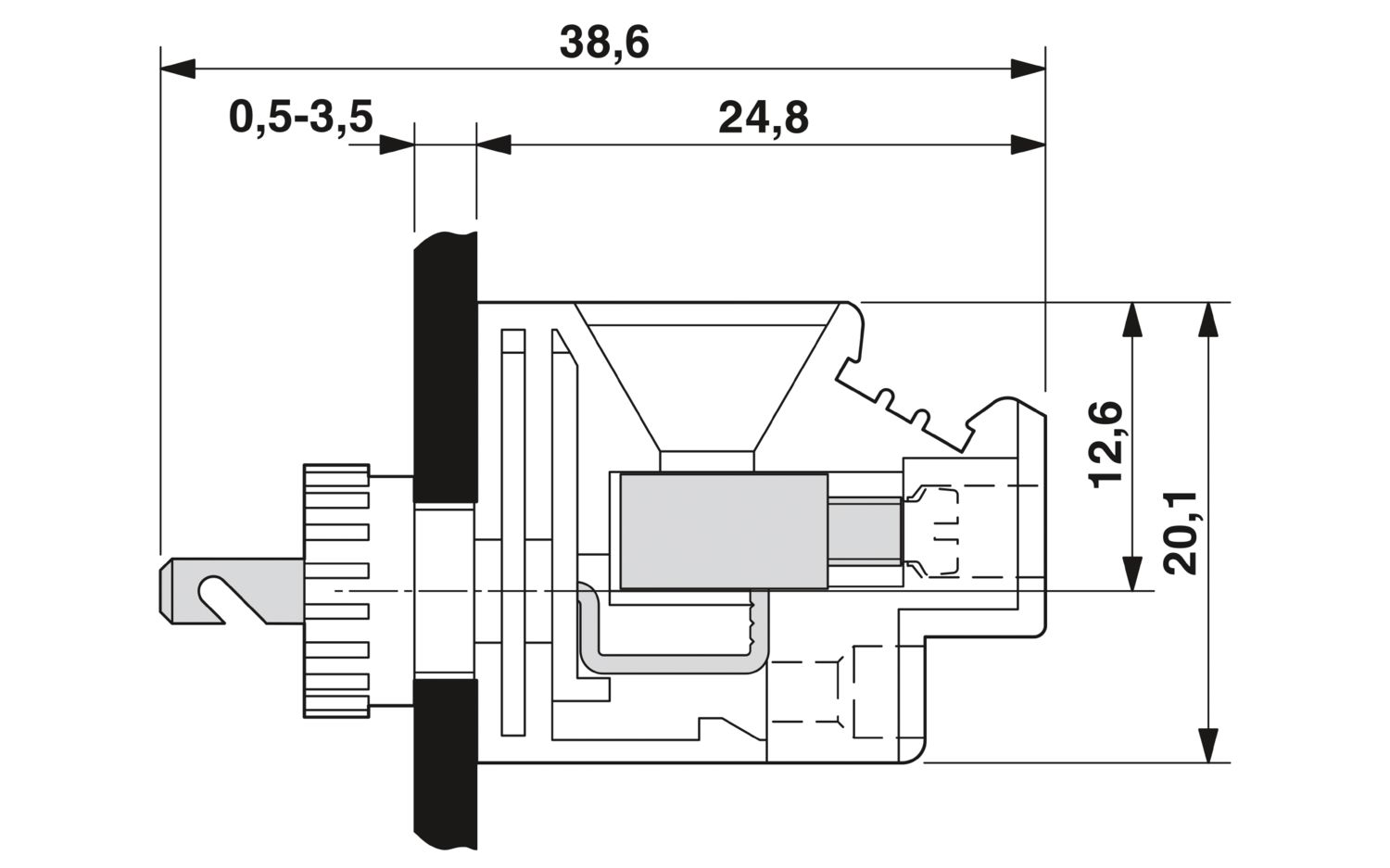

Длина [l]
38,6 мм
Ширина [w]
38 мм
Высота [h]
20,1 мм
Ссылка на описание ah_ru_high_current_terminal_blocks_109248_ru_03.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=0706605
