Описание

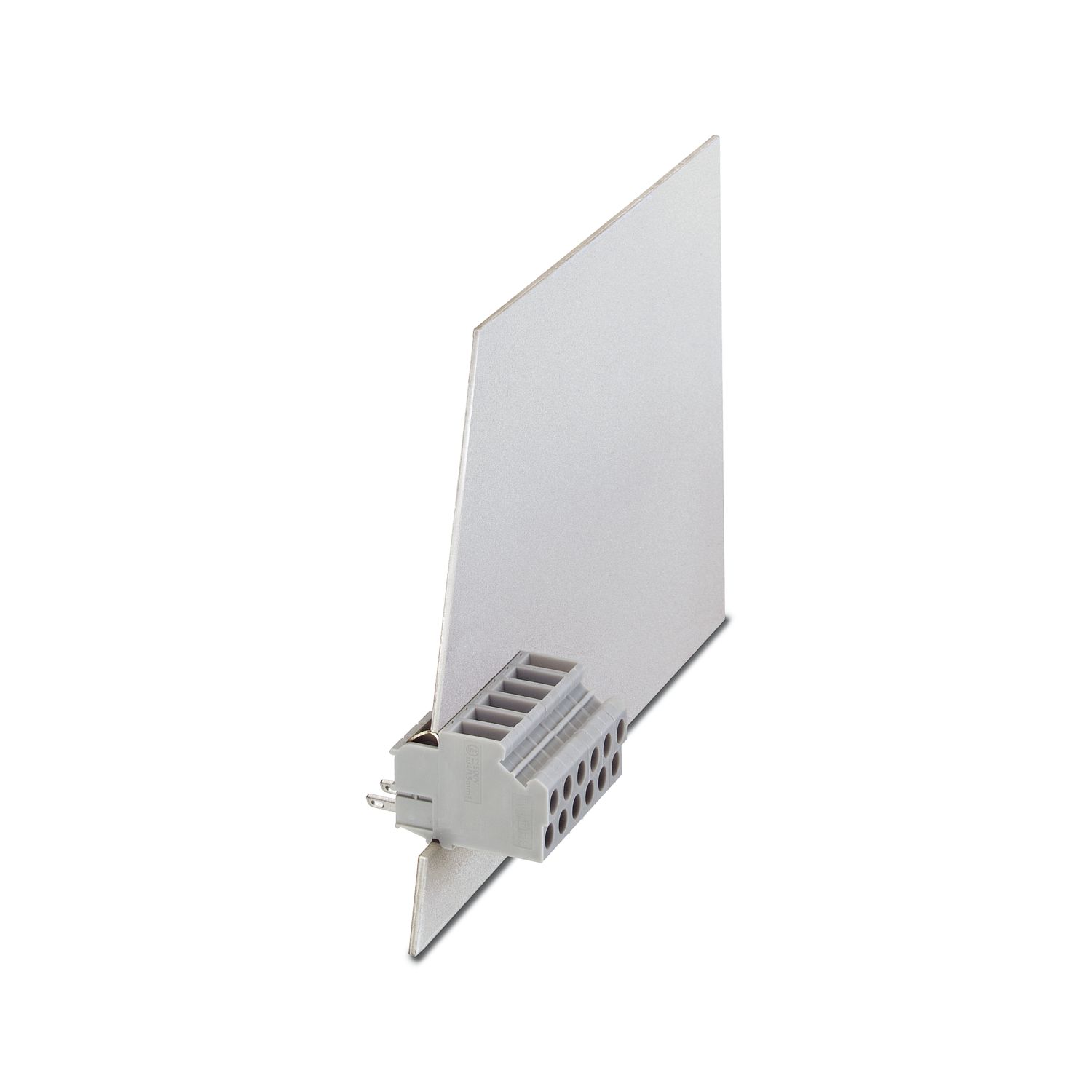

Проходные зажимы, тип подключения: Винтовой зажим с натяжной гильзой, Контакты под пайку / разъем для подключения плоского штекера, полюсов: 1, ток нагрузки: 18 A, cечение: 0,2 мм2 - 4 мм2, yгол между направлениями подключения провода и установки разъема: 90 °, ширина: 6 мм, цвет: серый
Характеристики
Штрих-код
4017918003678
статус на складе в Германии
В настоящее время нет на складе, снято с производства, склад не пополняется с 31 янв. 2026 г.
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Номинальное напряжение UN
400 В
advatnages
Известный принцип подключения позволяет применение во всем мире|Незначительное нагревание благодаря высокой контактной ЭДС|Возможно подсоединение двух проводников|Принцип монтажа без инструмента упрощает установку на стенке устройства
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
5,412 g
Вес/шт. (без упаковки)
5,362 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T10:53:40.52
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnaa-klemma-dfk-28-0706016
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Тип подключения
Винтовой зажим с натяжной гильзой,
Контакты под пайку / разъем для подключения плоского штекера
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
9 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
Сечение гибкого провода
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

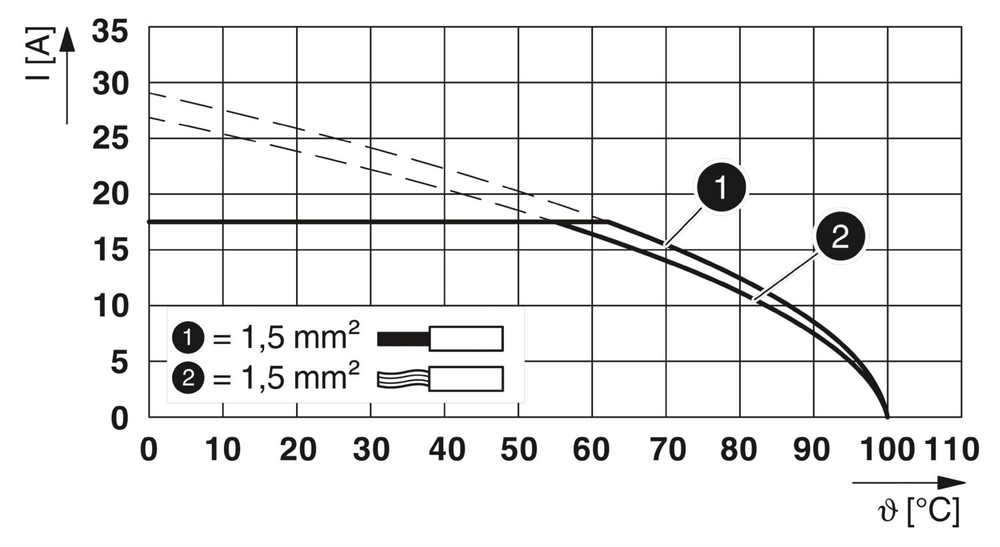

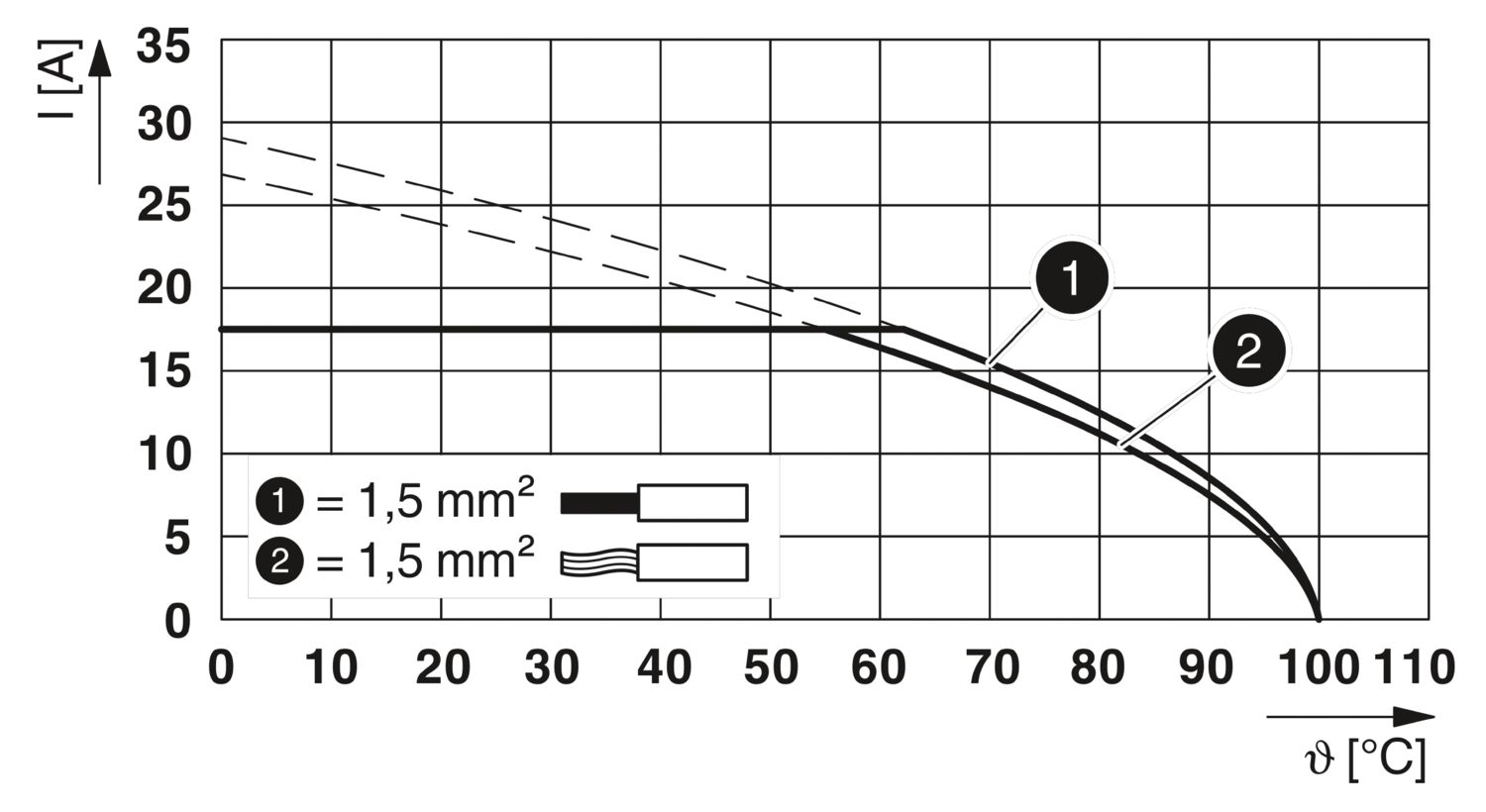

-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Номер артикула
0706016
Номер таможенного тарифа
85369010
Страна происхождения
PL
Серия изделий
DFK-2,8
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
30 c
Полюсов
1
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60947-7-1 (VDE 0611-1):2010-03,
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60695-2-11 (VDE 0471-2-11):2014-11
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось
Размер шага
6 мм
Количество
0
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул0201155, ссылка на артикул0201142, ссылка на артикул0201139, ссылка на артикул1007222, ссылка на артикул1212602, ссылка на артикул1212569, ссылка на артикул1213154, ссылка на артикул1212057, ссылка на артикул3240535
also_bought
https://www.phoenixcontact.com/0790501,https://www.phoenixcontact.com/1050800,https://www.phoenixcontact.com/1050839,https://www.phoenixcontact.com/1792728,https://www.phoenixcontact.com/1829196,https://www.phoenixcontact.com/1832866,https://www.phoenixcontact.com/1858840,https://www.phoenixcontact.com/1870433
Технология подключения
Технология подключения
Ключ изделия
AA1ABA
Температура
960 °C
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
17,5 A
Количество потенциалов
1
Свойства
Свойства
Расчетное напряжение (III/3)
400 В
Расчетное импульсное напряжение (III/3)
4 кВ
Соединение провода снаружи
Соединение провода снаружи
Направление подключения проводника к направлению вставления
90 °,
0 °
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 4 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 2,5 мм²
Соединение провода внутри
Соединение провода внутри
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
луженый
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
серый (7042)
CTI согласно МЭК 60112
600
Указания по безопасности
Указания по безопасности,
• Устанавливать и эксплуатировать изделие разрешается только квалифицированным специалистам.Специалисты должны владеть основами электротехники, чтобы быть в состоянии идентифицировать и не допускать опасности.
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / 10 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Воздушные зазоры и пути утечки | 1. Координация изоляции
Воздушные зазоры и пути утечки | 1. Координация изоляции
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
400 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
3 мм
минимальное значение пути утечки (III/3)
5 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
