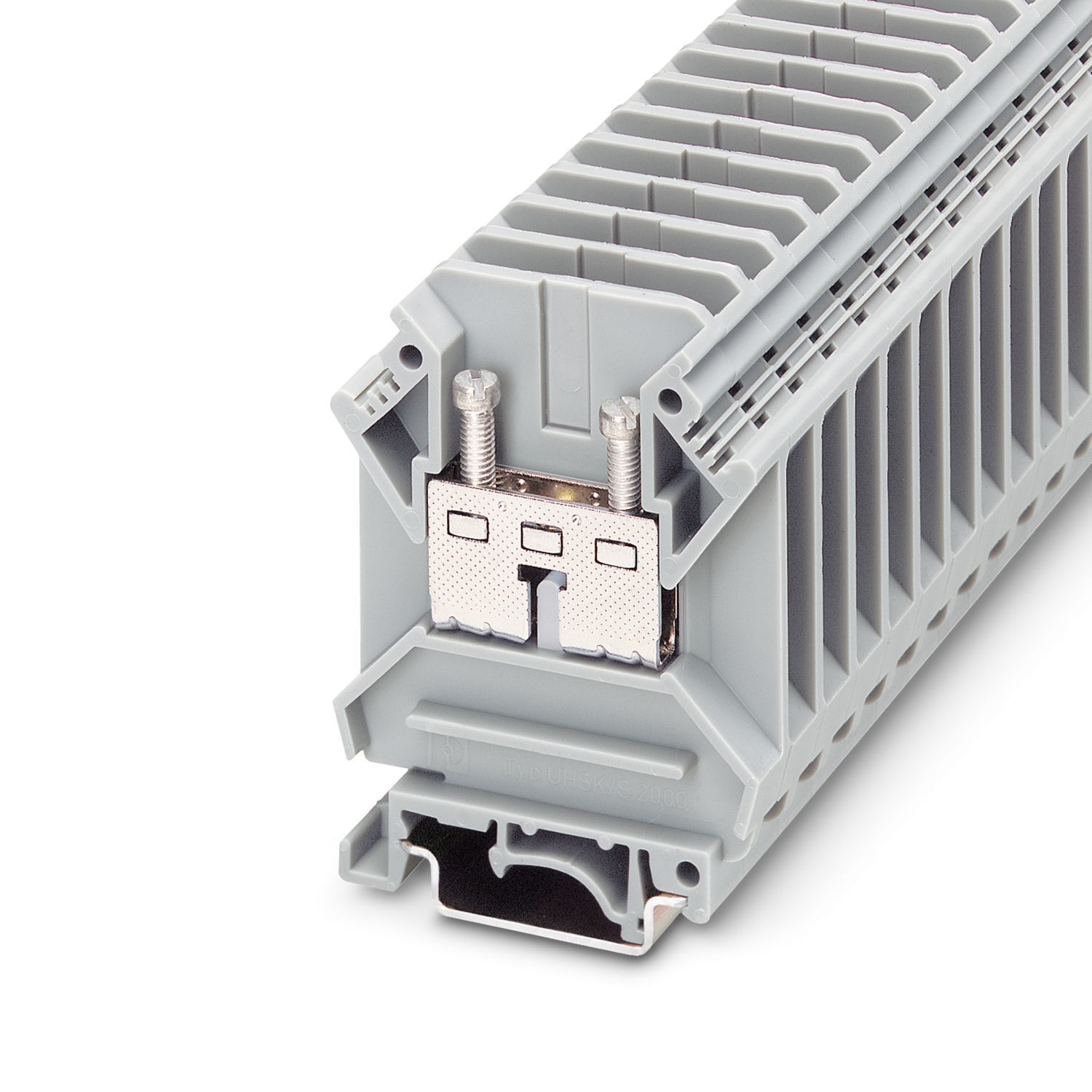

0704076 - UHSK/S 2000 - Проходные клеммы

Name: 0704076 - UHSK/S 2000 - Проходные клеммы
SKU: 0704076 - UHSK/S 2000
Price: 1024.29 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

6 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Все универсальные клеммы серии UK... можно эксплуатировать во взрывоопасной среде Ex e согласно МЭК/EN 60079|Номер соответствующего сертификата ЕС о прохождении образцом специальных испытаний на соответствие требованиям в области взрывозащиты приведен в техническимх данных

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

27,11 g

Вес/шт. (без упаковки):

25,602 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uhsk-s-2000-0704076

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

12 кВ

Макс. мощность потерь при номинальных условиях:

1,31 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

15 мм

Калиберная пробка:

Сечение жесткого провода:

0,5 мм² ... 10 мм²

Сечение проводника AWG:

20 ... 8 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,5 мм² ... 6 мм²

Сечение гибкого проводника [AWG]:

20 ... 10 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,5 мм² ... 10 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,5 мм² ... 6 мм²

2 жестких провода одинакового сечения:

0,5 мм² ... 6 мм²

2 гибких провода одинакового сечения:

0,5 мм² ... 6 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,5 мм² ... 6 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 6 мм²

Номинальный ток:

41 A (для кабеля сечением 6 мм²)

Максимальный ток нагрузки:

57 A (при сечении провода 10 мм²), 57 A

Номинальное напряжение:

2000 В (при закрытом клеммном гнезде)

Ширина крышки:

2 мм

Ширина:

10,2 мм

Высота:

52 мм

Глубина на NS 32:

75,5 мм

Глубина на NS 35/7,5:

70,5 мм

Глубина на NS 35/15:

78 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

0704076

Ценовая группа:

BE1211

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MDcwNDA3Ng/downloads/8170149?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDcwNDA3Ng/downloads/8170427?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

UHSK

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

14,8 кВ, 3,5 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Стойкость к кратковременным токам 6 мм²:

0,72 кA

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

5 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,5 мм²/0,3 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

27,5 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

0704021 D-UHSK 2000

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

1,5 Нм ... 1,8 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,5 мм² ... 10 мм²

Сечение подключаемого провода AWG:

20 ... 8, 20 ... 10

Возможности подключения, гибкие проводники:

0,5 мм² ... 6 мм²

Данные перемычки:

51 A (10 мм²)

Повышение температуры Ex:

40 К (57 A / 10 мм²)

при перемыкании перемычкой:

1100 В

Расчетное напряжение изоляции:

1000 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

1100 В

Расчетный ток:

41 A

Контактное сопротивление:

0,3 мΩ

Стойкость к кратковременным токам 10 мм²:

1,2 кA

2 жестких провода одинакового сечения AWG:

20 ... 10

2 гибких провода одинакового сечения AWG:

20 ... 10

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 2000 В, номинальный ток: 41 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
