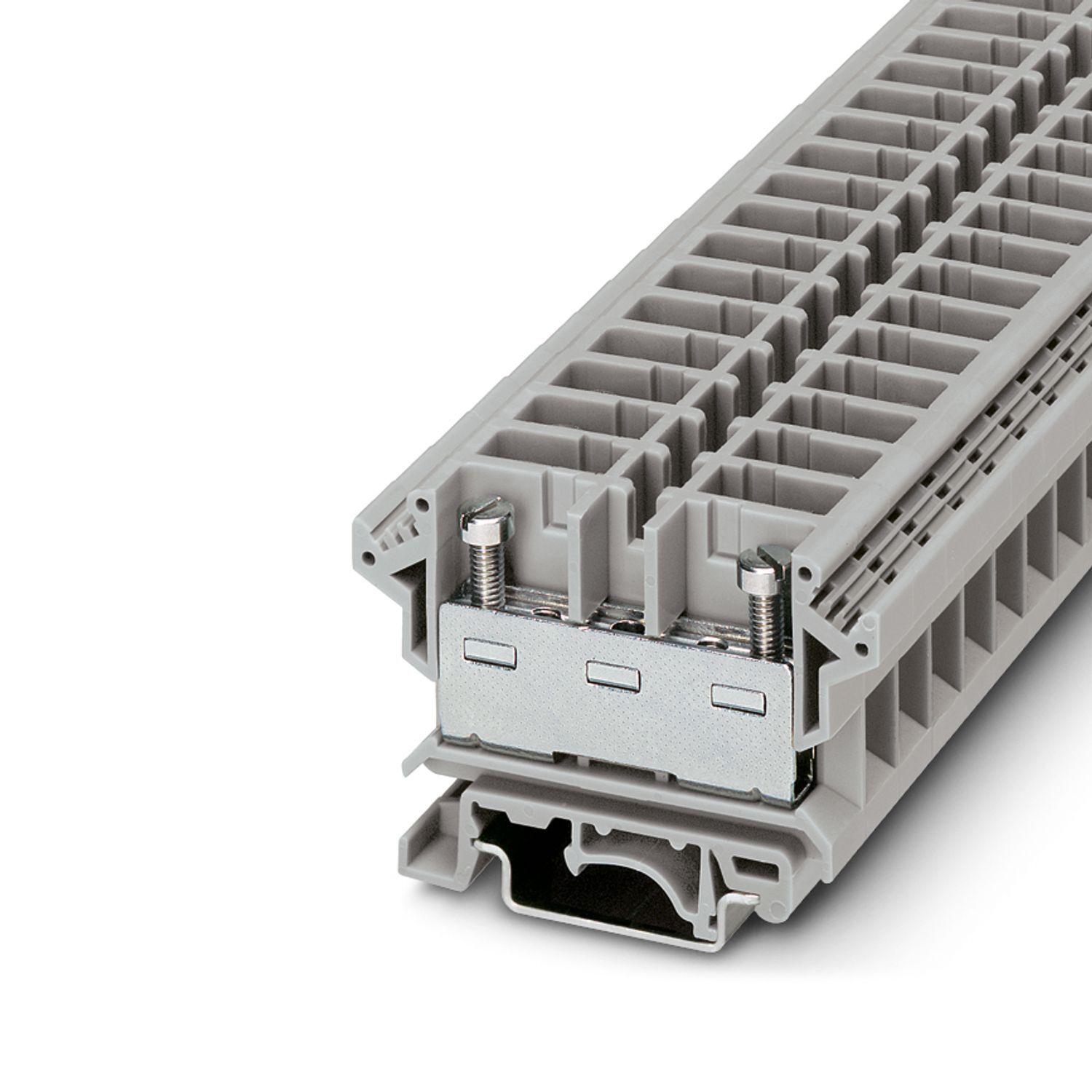

0701082 - URK-ND - Проходные клеммы

Name: 0701082 - URK-ND - Проходные клеммы
SKU: 0701082 - URK-ND
Price: 123456789.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

32,47 g

Вес/шт. (без упаковки):

30,977 g

Цвет:

cерый

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-urk-nd-0701082

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

15 мм

Сечение жесткого провода:

0,5 мм² ... 16 мм²

Сечение проводника AWG:

20 ... 6 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,5 мм² ... 10 мм²

Сечение гибкого проводника [AWG]:

20 ... 8 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,5 мм² ... 10 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,5 мм² ... 6 мм²

2 жестких провода одинакового сечения:

0,5 мм² ... 4 мм²

2 гибких провода одинакового сечения:

0,5 мм² ... 4 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,5 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 6 мм²

Номинальный ток:

76 A

Максимальный ток нагрузки:

76 A (для кабеля сечением 16 мм² Поперечное сечение)

Номинальное напряжение:

800 В

Ширина крышки:

2,5 мм

Ширина:

10,2 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

0701082

Ценовая группа:

BE1211

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MDcwMTA4Mg/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDcwMTA4Mg/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

27,5 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 10 мм²:

1,2 кA

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 76 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, 1. ярус, cечение: 0,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
