Описание

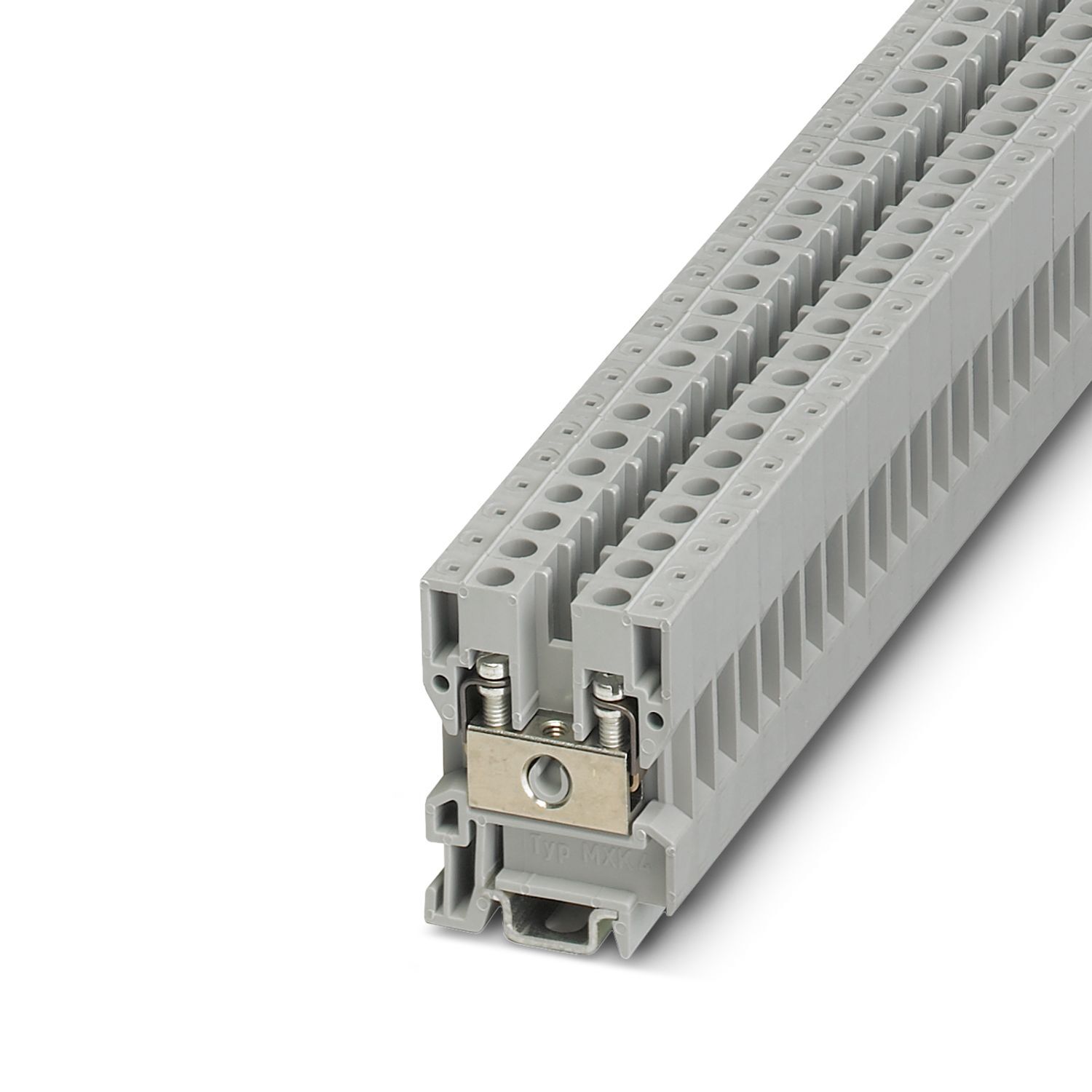

Проходные клеммы, номинальное напряжение: 690 В, номинальный ток: 32 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 15, цвет: cерый
Характеристики
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
8,301 g
Вес/шт. (без упаковки)
8,235 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-mxk-4-0561002
Тип изделия
Проходная клемма
Макс. мощность потерь при номинальных условиях
0 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²
Номинальный ток
32 A
Номинальное напряжение
690 В
Ширина
6,2 мм
Высота
28 мм
Глубина на NS 35/7,5
38 мм
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Номер артикула
0561002
Ценовая группа
BE1261
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MDU2MTAwMg/downloads/7926329?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDU2MTAwMg/downloads/7926830?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
https://www.phoenixcontact.com/ru-pc/produkty/vintovaa-peremycka-fb-10-6-ex-0201281, https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-bn-wh-1401404, https://www.phoenixcontact.com/ru-pc/produkty/koncevaa-kryska-d-mxk-4-0561015, https://www.phoenixcontact.com/ru-pc/produkty/nesusaa-reika-bez-perforacii-ns-15-unperf-2000mm-vpe-10-1401695, https://www.phoenixcontact.com/ru-pc/produkty/din-reika-s-perforaciei-ns-15-perf-2000mm-vpe-10-1401682, https://www.phoenixcontact.com/ru-pc/produkty/din-reika-s-perforaciei-ns-15-al-perf-2000mm-vpe-10-1401763, https://www.phoenixcontact.com/ru-pc/produkty/din-reika-s-perforaciei-ns-15-wh-perf-2000mm-vpe-10-1204096, https://www.phoenixcontact.com/ru-pc/produkty/koncevoi-stopor-clipfix-15-3022263, https://www.phoenixcontact.com/ru-pc/produkty/marker-b-stift-1051993, https://www.phoenixcontact.com/ru-pc/produkty/otvertka-sf-sl-06x35-100-s-vde-1212587
count
0
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 15
Сила при испытании, заданное значение
1 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Стойкость к кратковременным токам 4 мм²
0,48 кA
